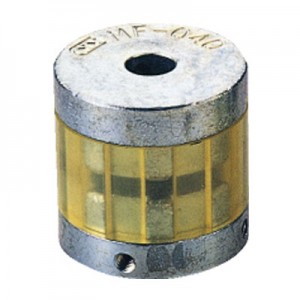

미니츄어커플링

MF커플링

(주)일본미니츄어커플링 ( NIHON MINITURE )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


62건 중 1~62건 표시

형식	사이즈	전달토크 (N · cm)	최고회전수 (min-1)	허용변위	허용변위
형식	사이즈	전달토크 (N · cm)	최고회전수 (min-1)	평행변위 (mm)	각도변위 (deg)
MF-020-3×3	MF-020	39.2	3000	0.15	1.0°
MF-020-3×4	MF-020	39.2	3000	0.15	1.0°
MF-020-3×5	MF-020	39.2	3000	0.15	1.0°
MF-020-3×6	MF-020	39.2	3000	0.15	1.0°
MF-020-3×7	MF-020	39.2	3000	0.15	1.0°
MF-020-3×8	MF-020	39.2	3000	0.15	1.0°
MF-020-3×10	MF-020	39.2	3000	0.15	1.0°
MF-020-4×4	MF-020	39.2	3000	0.15	1.0°
MF-020-4×5	MF-020	39.2	3000	0.15	1.0°
MF-020-4×6	MF-020	39.2	3000	0.15	1.0°
MF-020-4×7	MF-020	39.2	3000	0.15	1.0°
MF-020-4×8	MF-020	39.2	3000	0.15	1.0°
MF-020-4×10	MF-020	39.2	3000	0.15	1.0°
MF-020-5×5	MF-020	39.2	3000	0.15	1.0°
MF-020-5×6	MF-020	39.2	3000	0.15	1.0°
MF-020-5×7	MF-020	39.2	3000	0.15	1.0°
MF-020-5×8	MF-020	39.2	3000	0.15	1.0°
MF-020-5×10	MF-020	39.2	3000	0.15	1.0°
MF-020-6×6	MF-020	39.2	3000	0.15	1.0°
MF-020-6×7	MF-020	39.2	3000	0.15	1.0°
MF-020-6×8	MF-020	39.2	3000	0.15	1.0°
MF-020-6×10	MF-020	39.2	3000	0.15	1.0°
MF-020-7×7	MF-020	39.2	3000	0.15	1.0°
MF-020-7×8	MF-020	39.2	3000	0.15	1.0°
MF-020-7×10	MF-020	39.2	3000	0.15	1.0°
MF-020-8×8	MF-020	39.2	3000	0.15	1.0°
MF-020-8×10	MF-020	39.2	3000	0.15	1.0°
MF-020-10×10	MF-020	39.2	3000	0.15	1.0°
MF-030-6×6	MF-030	127.5	3000	0.2	1.0°
MF-030-6×8	MF-030	127.5	3000	0.2	1.0°
MF-030-6×10	MF-030	127.5	3000	0.2	1.0°
MF-030-6×12	MF-030	127.5	3000	0.2	1.0°
MF-030-6×14	MF-030	127.5	3000	0.2	1.0°
MF-030-6×15	MF-030	127.5	3000	0.2	1.0°
MF-030-6×16	MF-030	127.5	3000	0.2	1.0°
MF-030-8×8	MF-030	127.5	3000	0.2	1.0°
MF-030-8×10	MF-030	127.5	3000	0.2	1.0°
MF-030-8×12	MF-030	127.5	3000	0.2	1.0°
MF-030-8×14	MF-030	127.5	3000	0.2	1.0°
MF-030-8×15	MF-030	127.5	3000	0.2	1.0°
MF-030-8×16	MF-030	127.5	3000	0.2	1.0°
MF-030-10×10	MF-030	127.5	3000	0.2	1.0°
MF-030-10×12	MF-030	127.5	3000	0.2	1.0°
MF-030-10×14	MF-030	127.5	3000	0.2	1.0°
MF-030-10×15	MF-030	127.5	3000	0.2	1.0°
MF-030-10×16	MF-030	127.5	3000	0.2	1.0°
MF-030-12×12	MF-030	127.5	3000	0.2	1.0°
MF-030-12×14	MF-030	127.5	3000	0.2	1.0°
MF-030-12×15	MF-030	127.5	3000	0.2	1.0°
MF-030-12×16	MF-030	127.5	3000	0.2	1.0°
MF-030-14×14	MF-030	127.5	3000	0.2	1.0°
MF-030-14×15	MF-030	127.5	3000	0.2	1.0°
MF-030-14×16	MF-030	127.5	3000	0.2	1.0°
MF-030-15×15	MF-030	127.5	3000	0.2	1.0°
MF-030-15×16	MF-030	127.5	3000	0.2	1.0°
MF-030-16×16	MF-030	127.5	3000	0.2	1.0°
MF-040-10×10	MF-040	392.3	3000	0.35	1.0°
MF-040-10×16	MF-040	392.3	3000	0.35	1.0°
MF-040-10×18	MF-040	392.3	3000	0.35	1.0°
MF-040-16×16	MF-040	392.3	3000	0.35	1.0°
MF-040-16×18	MF-040	392.3	3000	0.35	1.0°
MF-040-18×18	MF-040	392.3	3000	0.35	1.0°

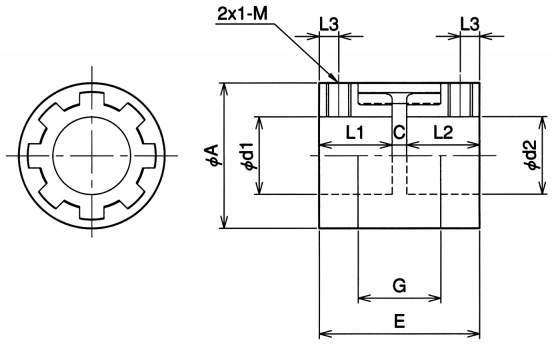

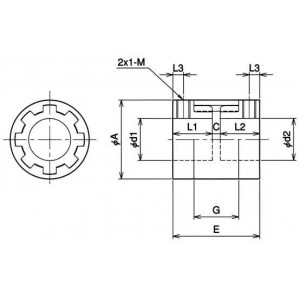

형식	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	고정나사 M	기준홀경	기준홀경
형식	A	L1	L2	C	E	G	L3	고정나사 M	d1	d2
MF-020-3×3	20	11	11	2	24	12	3	M4	3	3
MF-020-3×4	20	11	11	2	24	12	3	M4	3	4
MF-020-3×5	20	11	11	2	24	12	3	M4	3	5
MF-020-3×6	20	11	11	2	24	12	3	M4	3	6
MF-020-3×7	20	11	11	2	24	12	3	M4	3	7
MF-020-3×8	20	11	11	2	24	12	3	M4	3	8
MF-020-3×10	20	11	11	2	24	12	3	M4	3	10
MF-020-4×4	20	11	11	2	24	12	3	M4	4	4
MF-020-4×5	20	11	11	2	24	12	3	M4	4	5
MF-020-4×6	20	11	11	2	24	12	3	M4	4	6
MF-020-4×7	20	11	11	2	24	12	3	M4	4	7
MF-020-4×8	20	11	11	2	24	12	3	M4	4	8
MF-020-4×10	20	11	11	2	24	12	3	M4	4	10
MF-020-5×5	20	11	11	2	24	12	3	M4	5	5
MF-020-5×6	20	11	11	2	24	12	3	M4	5	6
MF-020-5×7	20	11	11	2	24	12	3	M4	5	7
MF-020-5×8	20	11	11	2	24	12	3	M4	5	8
MF-020-5×10	20	11	11	2	24	12	3	M4	5	10
MF-020-6×6	20	11	11	2	24	12	3	M4	6	6
MF-020-6×7	20	11	11	2	24	12	3	M4	6	7
MF-020-6×8	20	11	11	2	24	12	3	M4	6	8
MF-020-6×10	20	11	11	2	24	12	3	M4	6	10
MF-020-7×7	20	11	11	2	24	12	3	M4	7	7
MF-020-7×8	20	11	11	2	24	12	3	M4	7	8
MF-020-7×10	20	11	11	2	24	12	3	M4	7	10
MF-020-8×8	20	11	11	2	24	12	3	M4	8	8
MF-020-8×10	20	11	11	2	24	12	3	M4	8	10
MF-020-10×10	20	11	11	2	24	12	3	M4	10	10
MF-030-6×6	30	15	15	3	33	17	4	M5	6	6
MF-030-6×8	30	15	15	3	33	17	4	M5	6	8
MF-030-6×10	30	15	15	3	33	17	4	M5	6	10
MF-030-6×12	30	15	15	3	33	17	4	M5	6	12
MF-030-6×14	30	15	15	3	33	17	4	M5	6	14
MF-030-6×15	30	15	15	3	33	17	4	M5	6	15
MF-030-6×16	30	15	15	3	33	17	4	M5	6	16
MF-030-8×8	30	15	15	3	33	17	4	M5	8	8
MF-030-8×10	30	15	15	3	33	17	4	M5	8	10
MF-030-8×12	30	15	15	3	33	17	4	M5	8	12
MF-030-8×14	30	15	15	3	33	17	4	M5	8	14
MF-030-8×15	30	15	15	3	33	17	4	M5	8	15
MF-030-8×16	30	15	15	3	33	17	4	M5	8	16
MF-030-10×10	30	15	15	3	33	17	4	M5	10	10
MF-030-10×12	30	15	15	3	33	17	4	M5	10	12
MF-030-10×14	30	15	15	3	33	17	4	M5	10	14
MF-030-10×15	30	15	15	3	33	17	4	M5	10	15
MF-030-10×16	30	15	15	3	33	17	4	M5	10	16
MF-030-12×12	30	15	15	3	33	17	4	M5	12	12
MF-030-12×14	30	15	15	3	33	17	4	M5	12	14
MF-030-12×15	30	15	15	3	33	17	4	M5	12	15
MF-030-12×16	30	15	15	3	33	17	4	M5	12	16
MF-030-14×14	30	15	15	3	33	17	4	M5	14	14
MF-030-14×15	30	15	15	3	33	17	4	M5	14	15
MF-030-14×16	30	15	15	3	33	17	4	M5	14	16
MF-030-15×15	30	15	15	3	33	17	4	M5	15	15
MF-030-15×16	30	15	15	3	33	17	4	M5	15	16
MF-030-16×16	30	15	15	3	33	17	4	M5	16	16
MF-040-10×10	40	18	18	4	40	22	5	M5	10	10
MF-040-10×16	40	18	18	4	40	22	5	M5	10	16
MF-040-10×18	40	18	18	4	40	22	5	M5	10	18
MF-040-16×16	40	18	18	4	40	22	5	M5	16	16
MF-040-16×18	40	18	18	4	40	22	5	M5	16	18
MF-040-18×18	40	18	18	4	40	22	5	M5	18	18

형식	관성 모멘트 (kg · m2)	GD2 (N · cm2)
형식	관성 모멘트 (kg · m2)	GD2 (N · cm2)
MF-020-3×3	0.172	0.686
MF-020-3×4	0.172	0.686
MF-020-3×5	0.172	0.686
MF-020-3×6	0.172	0.686
MF-020-3×7	0.172	0.686
MF-020-3×8	0.172	0.686
MF-020-3×10	0.172	0.686
MF-020-4×4	0.172	0.686
MF-020-4×5	0.172	0.686
MF-020-4×6	0.172	0.686
MF-020-4×7	0.172	0.686
MF-020-4×8	0.172	0.686
MF-020-4×10	0.172	0.686
MF-020-5×5	0.172	0.686
MF-020-5×6	0.172	0.686
MF-020-5×7	0.172	0.686
MF-020-5×8	0.172	0.686
MF-020-5×10	0.172	0.686
MF-020-6×6	0.172	0.686
MF-020-6×7	0.172	0.686
MF-020-6×8	0.172	0.686
MF-020-6×10	0.172	0.686
MF-020-7×7	0.172	0.686
MF-020-7×8	0.172	0.686
MF-020-7×10	0.172	0.686
MF-020-8×8	0.172	0.686
MF-020-8×10	0.172	0.686
MF-020-10×10	0.172	0.686
MF-030-6×6	1.226	4.903
MF-030-6×8	1.226	4.903
MF-030-6×10	1.226	4.903
MF-030-6×12	1.226	4.903
MF-030-6×14	1.226	4.903
MF-030-6×15	1.226	4.903
MF-030-6×16	1.226	4.903
MF-030-8×8	1.226	4.903
MF-030-8×10	1.226	4.903
MF-030-8×12	1.226	4.903
MF-030-8×14	1.226	4.903
MF-030-8×15	1.226	4.903
MF-030-8×16	1.226	4.903
MF-030-10×10	1.226	4.903
MF-030-10×12	1.226	4.903
MF-030-10×14	1.226	4.903
MF-030-10×15	1.226	4.903
MF-030-10×16	1.226	4.903
MF-030-12×12	1.226	4.903
MF-030-12×14	1.226	4.903
MF-030-12×15	1.226	4.903
MF-030-12×16	1.226	4.903
MF-030-14×14	1.226	4.903
MF-030-14×15	1.226	4.903
MF-030-14×16	1.226	4.903
MF-030-15×15	1.226	4.903
MF-030-15×16	1.226	4.903
MF-030-16×16	1.226	4.903
MF-040-10×10	4.658	18.633
MF-040-10×16	4.658	18.633
MF-040-10×18	4.658	18.633
MF-040-16×16	4.658	18.633
MF-040-16×18	4.658	18.633
MF-040-18×18	4.658	18.633

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	1조분 중량 (gr)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	1조분 중량 (gr)	견적의뢰 및 주문
MF-020-3×3	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-3×4	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-3×5	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-3×6	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-3×7	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-3×8	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-3×10	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-4×4	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-4×5	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-4×6	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-4×7	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-4×8	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-4×10	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-5×5	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-5×6	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-5×7	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-5×8	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-5×10	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-6×6	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-6×7	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-6×8	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-6×10	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-7×7	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-7×8	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-7×10	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-8×8	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-8×10	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-020-10×10	P	33,000	-	-	-	45	견적의뢰 / 주문
MF-030-6×6	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-6×8	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-6×10	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-6×12	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-6×14	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-6×15	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-6×16	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-8×8	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-8×10	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-8×12	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-8×14	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-8×15	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-8×16	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-10×10	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-10×12	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-10×14	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-10×15	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-10×16	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-12×12	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-12×14	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-12×15	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-12×16	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-14×14	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-14×15	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-14×16	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-15×15	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-15×16	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-030-16×16	P	44,000	-	-	-	130	견적의뢰 / 주문
MF-040-10×10	P	79,200	-	-	-	272	견적의뢰 / 주문
MF-040-10×16	P	79,200	-	-	-	272	견적의뢰 / 주문
MF-040-10×18	P	79,200	-	-	-	272	견적의뢰 / 주문
MF-040-16×16	P	79,200	-	-	-	272	견적의뢰 / 주문
MF-040-16×18	P	79,200	-	-	-	272	견적의뢰 / 주문
MF-040-18×18	P	79,200	-	-	-	272	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
