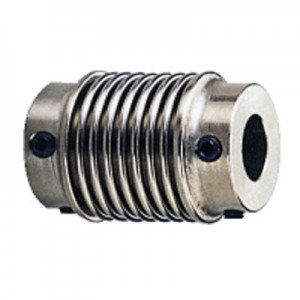

벨로즈커플링 NB시리즈
(주)일본미니츄어커플링 ( NIHON MINITURE )
|
|
| 23건 중 1~23건 표시 | |
| 형식 | 사이즈 | 전달토르크 (N · cm) | 최고회전수 (min-1) | 허용변위 | 허용변위 | 허용변위 |
| 형식 | 사이즈 | 전달토르크 (N · cm) | 최고회전수 (min-1) | 평행변위 (mm) | 각도변위 (deg) | 축방향변위 (mm) |
| NB-06-2×2 | NB-06 | 14.7 | 5000 | 0.1 | 1.5° | ±0.9 |
| NB-06-3×3 | NB-06 | 14.7 | 5000 | 0.1 | 1.5° | ±0.9 |
| NB-06-3×5 | NB-06 | 14.7 | 5000 | 0.1 | 1.5° | ±0.9 |
| NB-06-4×4 | NB-06 | 14.7 | 5000 | 0.1 | 1.5° | ±0.9 |
| NB-06-5×5 | NB-06 | 14.7 | 5000 | 0.1 | 1.5° | ±0.9 |
| NB-08-3×3 | NB-08 | 19.6 | 5000 | 0.2 | 1.5° | ±1.5 |
| NB-08-4×4 | NB-08 | 19.6 | 5000 | 0.2 | 1.5° | ±1.5 |
| NB-08-4×5 | NB-08 | 19.6 | 5000 | 0.2 | 1.5° | ±1.5 |
| NB-08-4×6 | NB-08 | 19.6 | 5000 | 0.2 | 1.5° | ±1.5 |
| NB-08-5×5 | NB-08 | 19.6 | 5000 | 0.2 | 1.5° | ±1.5 |
| NB-08-5×6 | NB-08 | 19.6 | 5000 | 0.2 | 1.5° | ±1.5 |
| NB-08-6×6 | NB-08 | 19.6 | 5000 | 0.2 | 1.5° | ±1.5 |
| NB-08-6×7 | NB-08 | 19.6 | 5000 | 0.2 | 1.5° | ±1.5 |
| NB-08-6×8 | NB-08 | 19.6 | 5000 | 0.2 | 1.5° | ±1.5 |
| NB-08-8×8 | NB-08 | 19.6 | 5000 | 0.2 | 1.5° | ±1.5 |
| NB-09-5×5 | NB-09 | 34.3 | 5000 | 0.2 | 1.5° | ±1.8 |
| NB-09-5×10 | NB-09 | 34.3 | 5000 | 0.2 | 1.5° | ±1.8 |
| NB-09-5×6 | NB-09 | 34.3 | 5000 | 0.2 | 1.5° | ±1.8 |
| NB-09-6×6 | NB-09 | 34.3 | 5000 | 0.2 | 1.5° | ±1.8 |
| NB-09-6×8 | NB-09 | 34.3 | 5000 | 0.2 | 1.5° | ±1.8 |
| NB-09-6×10 | NB-09 | 34.3 | 5000 | 0.2 | 1.5° | ±1.8 |
| NB-09-8×8 | NB-09 | 34.3 | 5000 | 0.2 | 1.5° | ±1.8 |
| NB-09-10×10 | NB-09 | 34.3 | 5000 | 0.2 | 1.5° | ±1.8 |

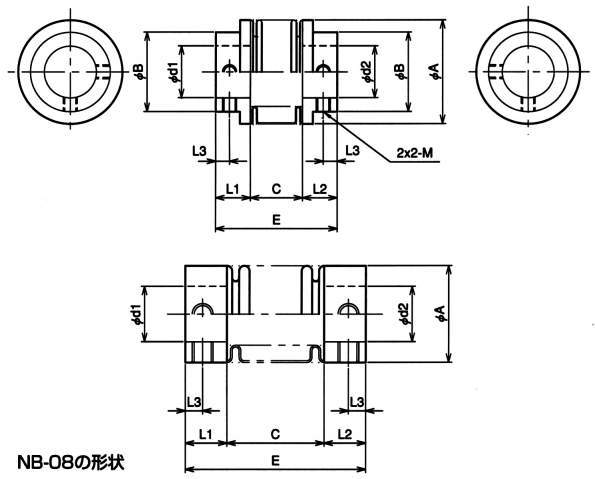

| 형식 | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 고정나사 M | 표준내경 d1×d2 (mm) |
| 형식 | A | B | L1 | L2 | C | E | L3 | 고정나사 M | 표준내경 d1×d2 (mm) |
| NB-06-2×2 | 14 | 10 | 8 | 8 | 6 | 22 | 2.5 | M3 | 2×2 |
| NB-06-3×3 | 14 | 10 | 8 | 8 | 6 | 22 | 2.5 | M3 | 3×3 |
| NB-06-3×5 | 14 | 10 | 8 | 8 | 6 | 22 | 2.5 | M3 | 3×5 |
| NB-06-4×4 | 14 | 10 | 8 | 8 | 6 | 22 | 2.5 | M3 | 4×4 |
| NB-06-5×5 | 14 | 10 | 8 | 8 | 6 | 22 | 2.5 | M3 | 5×5 |
| NB-08-3×3 | 14 | 14 | 6 | 6 | 14 | 26 | 2.5 | M3 | 3×3 |
| NB-08-4×4 | 14 | 14 | 6 | 6 | 14 | 26 | 2.5 | M3 | 4×4 |
| NB-08-4×5 | 14 | 14 | 6 | 6 | 14 | 26 | 2.5 | M3 | 4×5 |
| NB-08-4×6 | 14 | 14 | 6 | 6 | 14 | 26 | 2.5 | M3 | 4×6 |
| NB-08-5×5 | 14 | 14 | 6 | 6 | 14 | 26 | 2.5 | M3 | 5×5 |
| NB-08-5×6 | 14 | 14 | 6 | 6 | 14 | 26 | 2.5 | M3 | 5×6 |
| NB-08-6×6 | 14 | 14 | 6 | 6 | 14 | 26 | 2.5 | M3 | 6×6 |
| NB-08-6×7 | 14 | 14 | 6 | 6 | 14 | 26 | 2.5 | M3 | 6×7 |
| NB-08-6×8 | 14 | 14 | 6 | 6 | 14 | 26 | 2.5 | M3 | 6×8 |
| NB-08-8×8 | 14 | 14 | 6 | 6 | 14 | 26 | 2.5 | M3 | 8×8 |
| NB-09-5×5 | 19 | 16 | 6 | 6 | 16 | 28 | 3 | M3 | 5×5 |
| NB-09-5×10 | 19 | 16 | 6 | 6 | 16 | 28 | 3 | M3 | 5×10 |
| NB-09-5×6 | 19 | 16 | 6 | 6 | 16 | 28 | 3 | M3 | 5×6 |
| NB-09-6×6 | 19 | 16 | 6 | 6 | 16 | 28 | 3 | M3 | 6×6 |
| NB-09-6×8 | 19 | 16 | 6 | 6 | 16 | 28 | 3 | M3 | 6×8 |
| NB-09-6×10 | 19 | 16 | 6 | 6 | 16 | 28 | 3 | M3 | 6×10 |
| NB-09-8×8 | 19 | 16 | 6 | 6 | 16 | 28 | 3 | M3 | 8×8 |
| NB-09-10×10 | 19 | 16 | 6 | 6 | 16 | 28 | 3 | M3 | 10×10 |
| 형식 | 관성 모멘트 (N · cm2) | GD2 (N · cm2) | 축방향 스프링정수 (N/mm) | 비츨림 강성 (N · mm/deg) |
| 형식 | 관성 모멘트 (N · cm2) | GD2 (N · cm2) | 축방향 스프링정수 (N/mm) | 비츨림 강성 (N · mm/deg) |
| NB-06-2×2 | 0.028 | 0.112 | 7.85 | 4113.9 |
| NB-06-3×3 | 0.028 | 0.112 | 7.85 | 4113.9 |
| NB-06-3×5 | 0.028 | 0.112 | 7.85 | 4113.9 |
| NB-06-4×4 | 0.028 | 0.112 | 7.85 | 4113.9 |
| NB-06-5×5 | 0.028 | 0.112 | 7.85 | 4113.9 |
| NB-08-3×3 | 0.04 | 0.159 | 9.81 | 2270.2 |
| NB-08-4×4 | 0.04 | 0.159 | 9.81 | 2270.2 |
| NB-08-4×5 | 0.04 | 0.159 | 9.81 | 2270.2 |
| NB-08-4×6 | 0.04 | 0.159 | 9.81 | 2270.2 |
| NB-08-5×5 | 0.04 | 0.159 | 9.81 | 2270.2 |
| NB-08-5×6 | 0.04 | 0.159 | 9.81 | 2270.2 |
| NB-08-6×6 | 0.04 | 0.159 | 9.81 | 2270.2 |
| NB-08-6×7 | 0.04 | 0.159 | 9.81 | 2270.2 |
| NB-08-6×8 | 0.04 | 0.159 | 9.81 | 2270.2 |
| NB-08-8×8 | 0.04 | 0.159 | 9.81 | 2270.2 |
| NB-09-5×5 | 0.079 | 0.316 | 4.9 | 4166.8 |
| NB-09-5×10 | 0.079 | 0.316 | 4.9 | 4166.8 |
| NB-09-5×6 | 0.079 | 0.316 | 4.9 | 4166.8 |
| NB-09-6×6 | 0.079 | 0.316 | 4.9 | 4166.8 |
| NB-09-6×8 | 0.079 | 0.316 | 4.9 | 4166.8 |
| NB-09-6×10 | 0.079 | 0.316 | 4.9 | 4166.8 |
| NB-09-8×8 | 0.079 | 0.316 | 4.9 | 4166.8 |
| NB-09-10×10 | 0.079 | 0.316 | 4.9 | 4166.8 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 1조분 중량 (gr) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 1조분 중량 (gr) | 견적의뢰 및 주문 |
| NB-06-2×2 | P | 39,600 | - | - | - | 15 | 견적의뢰 / 주문 |
| NB-06-3×3 | P | 39,600 | - | - | - | 15 | 견적의뢰 / 주문 |
| NB-06-3×5 | P | 39,600 | - | - | - | 15 | 견적의뢰 / 주문 |
| NB-06-4×4 | P | 39,600 | - | - | - | 15 | 견적의뢰 / 주문 |
| NB-06-5×5 | P | 39,600 | - | - | - | 15 | 견적의뢰 / 주문 |
| NB-08-3×3 | P | 48,400 | - | - | - | 16 | 견적의뢰 / 주문 |
| NB-08-4×4 | P | 48,400 | - | - | - | 16 | 견적의뢰 / 주문 |
| NB-08-4×5 | P | 48,400 | - | - | - | 16 | 견적의뢰 / 주문 |
| NB-08-4×6 | P | 48,400 | - | - | - | 16 | 견적의뢰 / 주문 |
| NB-08-5×5 | P | 48,400 | - | - | - | 16 | 견적의뢰 / 주문 |
| NB-08-5×6 | P | 48,400 | - | - | - | 16 | 견적의뢰 / 주문 |
| NB-08-6×6 | P | 48,400 | - | - | - | 16 | 견적의뢰 / 주문 |
| NB-08-6×7 | P | 48,400 | - | - | - | 16 | 견적의뢰 / 주문 |
| NB-08-6×8 | P | 48,400 | - | - | - | 16 | 견적의뢰 / 주문 |
| NB-08-8×8 | P | 48,400 | - | - | - | 16 | 견적의뢰 / 주문 |
| NB-09-5×5 | P | 66,000 | - | - | - | 23 | 견적의뢰 / 주문 |
| NB-09-5×10 | P | 66,000 | - | - | - | 23 | 견적의뢰 / 주문 |
| NB-09-5×6 | P | 66,000 | - | - | - | 23 | 견적의뢰 / 주문 |
| NB-09-6×6 | P | 66,000 | - | - | - | 23 | 견적의뢰 / 주문 |
| NB-09-6×8 | P | 66,000 | - | - | - | 23 | 견적의뢰 / 주문 |
| NB-09-6×10 | P | 66,000 | - | - | - | 23 | 견적의뢰 / 주문 |
| NB-09-8×8 | P | 66,000 | - | - | - | 23 | 견적의뢰 / 주문 |
| NB-09-10×10 | P | 66,000 | - | - | - | 23 | 견적의뢰 / 주문 |
 |
