MBSG 연마 스파이럴 베벨기어
코하라치차공업(주) ( KHK )
제품설명
| ●강도，내마모성이 뛰어나 고속，고토르크의 전달이 가능，컴팩트한 설계가 가능합니다. |
|
|
| 8건 중 1~8건 표시 | |

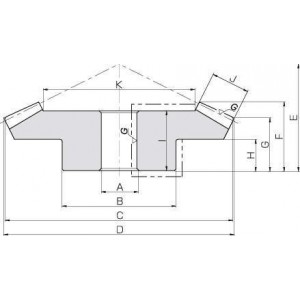

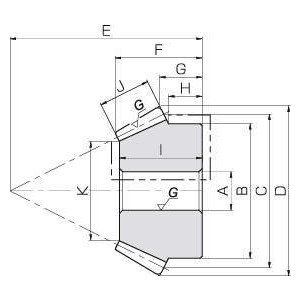

| 형식 | 잇수비 | 모듈 m | 잇수 | 비틀림방향 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D |
| 형식 | 잇수비 | 모듈 m | 잇수 | 비틀림방향 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D |
| MBSG2-4020R | 2 | 2 | 40 | R | B4 | 15 | 45 | 80 | 81.1 |
| MBSG2-2040L | 2 | 2 | 20 | L | B3 | 12 | 35 | 40 | 44.1 |
| MBSG2.5-4020R | 2 | 2.5 | 40 | R | B4 | 16 | 55 | 100 | 101.29 |
| MBSG2.5-2040L | 2 | 2.5 | 20 | L | B3 | 12 | 43 | 50 | 55.12 |
| MBSG3-4020R | 2 | 3 | 40 | R | B4 | 20 | 65 | 120 | 121.57 |
| MBSG3-2040L | 2 | 3 | 20 | L | B3 | 16 | 52 | 60 | 66.03 |
| MBSG4-4020R | 2 | 4 | 40 | R | B4 | 25 | 80 | 160 | 162.06 |
| MBSG4-2040L | 2 | 4 | 20 | L | B3 | 20 | 70 | 80 | 88.46 |
| 형식 | 조립거리 E | 전장 F | 이끝거리 G | 보스길이 H | 내경길이 I | 치폭 J | 누름면직경 K |
| 형식 | 조립거리 E | 전장 F | 이끝거리 G | 보스길이 H | 내경길이 I | 치폭 J | 누름면직경 K |
| MBSG2-4020R | 45 | 31.78 | 26.1 | 18 | 29 | 14 | 52.7 |
| MBSG2-2040L | 55 | 28.16 | 16.02 | 13.75 | 27 | 14 | 25.39 |
| MBSG2.5-4020R | 50 | 33.35 | 26.29 | 16 | 30 | 17 | 66.99 |
| MBSG2.5-2040L | 65 | 31.01 | 16.28 | 13.25 | 29 | 17 | 29.97 |
| MBSG3-4020R | 60 | 39.81 | 31.57 | 20 | 35 | 20 | 80.28 |
| MBSG3-2040L | 80 | 38.9 | 21.51 | 18 | 36.5 | 20 | 36.56 |
| MBSG4-4020R | 75 | 48.27 | 37.06 | 22 | 42 | 27 | 106.63 |
| MBSG4-2040L | 100 | 45.38 | 22.12 | 17.5 | 43 | 27 | 51.25 |
| 형식 | 허용토크 (N·m) 굽힘강도 | 허용토크 (N·m) 치면강도 | 허용토크 (kgf·m) 굽힘강도 | 허용토크 (kgf·m) 치면강도 | 백래시 (mm) |
| 형식 | 허용토크 (N·m) 굽힘강도 | 허용토크 (N·m) 치면강도 | 허용토크 (kgf·m) 굽힘강도 | 허용토크 (kgf·m) 치면강도 | 백래시 (mm) |
| MBSG2-4020R | 51.8 | 87.2 | 5.28 | 8.89 | 0.05~0.11 |
| MBSG2-2040L | 25.9 | 43.6 | 2.65 | 4.45 | 0.05~0.11 |
| MBSG2.5-4020R | 99.3 | 170 | 10.1 | 17.4 | 0.06~0.12 |
| MBSG2.5-2040L | 49.7 | 85.1 | 5.07 | 8.68 | 0.06~0.12 |
| MBSG3-4020R | 169 | 295 | 17.3 | 30.1 | 0.07~0.13 |
| MBSG3-2040L | 84.9 | 147 | 8.65 | 15 | 0.07~0.13 |
| MBSG4-4020R | 405 | 722 | 41.3 | 73.7 | 0.10~0.16 |
| MBSG4-2040L | 203 | 361 | 20.7 | 36.8 | 0.10~0.16 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| MBSG2-4020R | P | 297,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| MBSG2-2040L | P | 211,200 | - | - | - | - | 견적의뢰 / 주문 |
| MBSG2.5-4020R | P | 481,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| MBSG2.5-2040L | P | 268,400 | - | - | - | - | 견적의뢰 / 주문 |
| MBSG3-4020R | P | 580,800 | - | - | - | 2 | 견적의뢰 / 주문 |
| MBSG3-2040L | P | 323,400 | - | - | - | 1 | 견적의뢰 / 주문 |
| MBSG4-4020R | P | 1,364,000 | - | - | - | 4 | 견적의뢰 / 주문 |
| MBSG4-2040L | P | 653,400 | - | - | - | 1 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
