SBZG 연마 베벨기어
코하라치차공업(주) ( KHK )
제품설명
| ●비틀림각이 10°이하의 스파이럴베벨기어입니다. ●기어에 작용하는 힘의 방향이 베벨기어와 같은 고정밀도 제품입니다. |
|
|
| 12건 중 1~12건 표시 | |
| 형식 | 잇수비 | 모듈 m | 잇수 | 비틀림방향 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D |
| 형식 | 잇수비 | 모듈 m | 잇수 | 비틀림방향 | 형상 | 내경 AH7 | 보스경 B | 피치원직경 C | 이끝원직경 D |
| SBZG2-3020R | 1.5 | 2 | 30 | R | B4 | 10 | 35 | 60 | 62.16 |
| SBZG2-2030L | 1.5 | 2 | 20 | L | B3 | 10 | 30 | 40 | 44.18 |
| SBZG2.5-3020R | 1.5 | 2.5 | 30 | R | B4 | 15 | 45 | 75 | 77.77 |
| SBZG2.5-2030L | 1.5 | 2.5 | 20 | L | B3 | 12 | 35 | 50 | 55.23 |
| SBZG3-3020R | 1.5 | 3 | 30 | R | B4 | 15 | 50 | 90 | 93.27 |
| SBZG3-2030L | 1.5 | 3 | 20 | L | B3 | 15 | 45 | 60 | 66.32 |
| SBZG2-4020R | 2 | 2 | 40 | R | B4 | 12 | 40 | 80 | 81.58 |
| SBZG2-2040L | 2 | 2 | 20 | L | B3 | 12 | 32 | 40 | 44.76 |
| SBZG2.5-4020R | 2 | 2.5 | 40 | R | B4 | 15 | 50 | 100 | 102.01 |
| SBZG2.5-2040L | 2 | 2.5 | 20 | L | B3 | 12 | 40 | 50 | 55.99 |
| SBZG3-4020R | 2 | 3 | 40 | R | B4 | 20 | 60 | 120 | 122.31 |
| SBZG3-2040L | 2 | 3 | 20 | L | B3 | 16 | 50 | 60 | 67.21 |

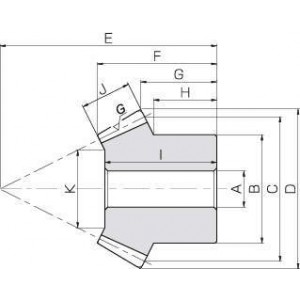

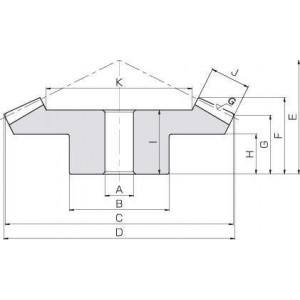

| 형식 | 조립거리 E | 전장 F | 이끝거리 G | 보스길이 H | 내경길이 I | 치폭 J | 누름면직경 K |
| 형식 | 조립거리 E | 전장 F | 이끝거리 G | 보스길이 H | 내경길이 I | 치폭 J | 누름면직경 K |
| SBZG2-3020R | 40 | 26.48 | 21.62 | 15 | 23 | 11 | 37.56 |
| SBZG2-2030L | 45 | 25.05 | 16.39 | 11.67 | 22 | 11 | 21.34 |
| SBZG2.5-3020R | 50 | 33.69 | 27.08 | 18 | 30 | 15 | 45.61 |
| SBZG2.5-2030L | 55 | 31.05 | 19.24 | 12.5 | 28 | 15 | 27.42 |
| SBZG3-3020R | 55 | 35.01 | 27.45 | 17 | 31 | 17 | 57.14 |
| SBZG3-2030L | 70 | 40.5 | 27.11 | 20 | 37 | 17 | 34.71 |
| SBZG2-4020R | 45 | 31.91 | 26.58 | 18 | 27 | 15 | 48.46 |
| SBZG2-2040L | 60 | 34.15 | 21.19 | 18 | 32 | 15 | 20.92 |
| SBZG2.5-4020R | 55 | 39.16 | 32.01 | 20 | 35 | 20 | 60.28 |
| SBZG2.5-2040L | 75 | 43.77 | 26.5 | 22.5 | 41 | 20 | 24.56 |
| SBZG3-4020R | 65 | 45.3 | 37.31 | 24 | 38 | 22 | 73.81 |
| SBZG3-2040L | 90 | 50.81 | 31.8 | 27.5 | 47 | 22 | 29.61 |
| 형식 | 허용토크 (N·m) 굽힘강도 | 허용토크 (N·m) 치면강도 | 허용토크 (kgf·m) 굽힘강도 | 허용토크 (kgf·m) 치면강도 | 백래시 (mm) |
| 형식 | 허용토크 (N·m) 굽힘강도 | 허용토크 (N·m) 치면강도 | 허용토크 (kgf·m) 굽힘강도 | 허용토크 (kgf·m) 치면강도 | 백래시 (mm) |
| SBZG2-3020R | 14.3 | 8.88 | 1.46 | 0.91 | 0.05~0.11 |
| SBZG2-2030L | 9.89 | 5.92 | 1.01 | 0.6 | 0.05~0.11 |
| SBZG2.5-3020R | 29.4 | 18.8 | 3 | 1.92 | 0.06~0.12 |
| SBZG2.5-2030L | 20.4 | 12.5 | 2.08 | 1.28 | 0.06~0.12 |
| SBZG3-3020R | 51.7 | 31.6 | 5.27 | 3.22 | 0.07~0.13 |
| SBZG3-2030L | 35.8 | 21.1 | 3.65 | 2.15 | 0.07~0.13 |
| SBZG2-4020R | 26 | 18.4 | 2.66 | 1.87 | 0.05~0.11 |
| SBZG2-2040L | 13.1 | 9.18 | 1.33 | 0.94 | 0.05~0.11 |
| SBZG2.5-4020R | 55.6 | 38.5 | 5.67 | 3.92 | 0.06~0.12 |
| SBZG2.5-2040L | 27.9 | 19.2 | 2.85 | 1.96 | 0.06~0.12 |
| SBZG3-4020R | 96.3 | 62.8 | 9.82 | 6.4 | 0.07~0.13 |
| SBZG3-2040L | 48.4 | 31.4 | 4.93 | 3.2 | 0.07~0.13 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (kg) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (kg) | 견적의뢰 및 주문 |
| SBZG2-3020R | P | 224,400 | - | - | - | - | 견적의뢰 / 주문 |
| SBZG2-2030L | P | 165,000 | - | - | - | - | 견적의뢰 / 주문 |
| SBZG2.5-3020R | P | 303,600 | - | - | - | 1 | 견적의뢰 / 주문 |
| SBZG2.5-2030L | P | 220,000 | - | - | - | - | 견적의뢰 / 주문 |
| SBZG3-3020R | P | 352,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| SBZG3-2030L | P | 250,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| SBZG2-4020R | P | 277,200 | - | - | - | 1 | 견적의뢰 / 주문 |
| SBZG2-2040L | P | 165,000 | - | - | - | - | 견적의뢰 / 주문 |
| SBZG2.5-4020R | P | 433,400 | - | - | - | 1 | 견적의뢰 / 주문 |
| SBZG2.5-2040L | P | 220,000 | - | - | - | - | 견적의뢰 / 주문 |
| SBZG3-4020R | P | 503,800 | - | - | - | 2 | 견적의뢰 / 주문 |
| SBZG3-2040L | P | 250,800 | - | - | - | 1 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
