상품 상세보기 : 원터치클램프 - QLSWC 스윙클램프(캠레버타입)

HOME > 치구·볼트·너트 > 표준치구 > 원터치클램프 > QLSWC 스윙클램프(캠레버타입)

원터치클램프

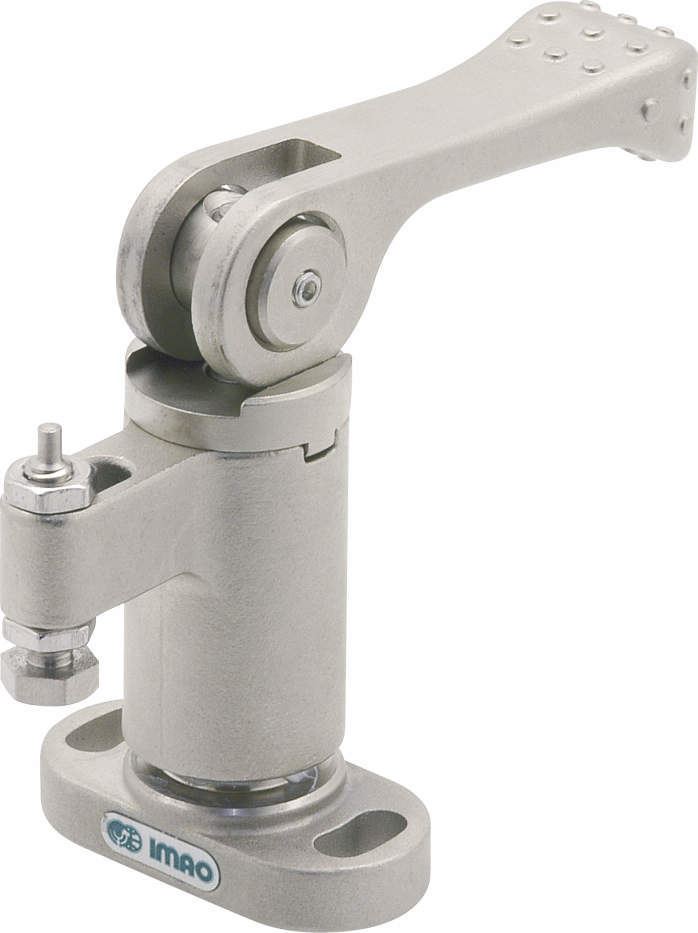

QLSWC 스윙클램프(캠레버타입)

(주)이마오코포레이션 ( IMAO CORPORATION )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


16건 중 1~16건 표시

형식	타입	선회 방향	클램프높이	클램프높이	클램프높이	클램프높이
형식	타입	선회 방향	플랫클램프(사상면용)	플랫클램프(사상면용)	포인트클램프(흑피면용)	포인트클램프(흑피면용)
형식	타입	선회 방향	min.시	max.시	min.시	max.시
QLSWC100VR	43산화철피막	오른쪽	22.8(22.4~23.2)	24.8(24.4~25.2)	22.4(22~22.8)	24.4(24~24.8)
QLSWC100VL	43산화철피막	왼쪽	22.8(22.4~23.2)	24.8(24.4~25.2)	22.4(22~22.8)	24.4(24~24.8)
QLSWC150VR	43산화철피막	오른쪽	31.3(30.8~31.8)	33.3(32.8~33.8)	32.2(31.7~32.7)	34.2(33.7~34.7)
QLSWC150VL	43산화철피막	왼쪽	31.3(30.8~31.8)	33.3(32.8~33.8)	32.2(31.7~32.7)	34.2(33.7~34.7)
QLSWC200VR	43산화철피막	오른쪽	32.5(31.9~33.1)	39(38.4~39.6)	33.5(32.9~34.1)	40(39.4~40.6)
QLSWC200VL	43산화철피막	왼쪽	32.5(31.9~33.1)	39(38.4~39.6)	33.5(32.9~34.1)	40(39.4~40.6)
QLSWC300VR	43산화철피막	오른쪽	36.5(35.7~37.2)	46(45.2~46.7)	39(38.2~39.7)	48.5(47.7~49.2)
QLSWC300VL	43산화철피막	왼쪽	36.5(35.7~37.2)	46(45.2~46.7)	39(38.2~39.7)	48.5(47.7~49.2)
QLSWC100VR-NP	무전해니켈도금	오른쪽	22.8(22.4~23.2)	24.8(24.4~25.2)	22.4(22~22.8)	24.4(24~24.8)
QLSWC100VL-NP	무전해니켈도금	왼쪽	22.8(22.4~23.2)	24.8(24.4~25.2)	22.4(22~22.8)	24.4(24~24.8)
QLSWC150VR-NP	무전해니켈도금	오른쪽	31.3(30.8~31.8)	33.3(32.8~33.8)	32.2(31.7~32.7)	34.2(33.7~34.7)
QLSWC150VL-NP	무전해니켈도금	왼쪽	31.3(30.8~31.8)	33.3(32.8~33.8)	32.2(31.7~32.7)	34.2(33.7~34.7)
QLSWC200VR-NP	무전해니켈도금	오른쪽	32.5(31.9~33.1)	39(38.4~39.6)	33.5(32.9~34.1)	40(39.4~40.6)
QLSWC200VL-NP	무전해니켈도금	왼쪽	32.5(31.9~33.1)	39(38.4~39.6)	33.5(32.9~34.1)	40(39.4~40.6)
QLSWC300VR-NP	무전해니켈도금	오른쪽	36.5(35.7~37.2)	46(45.2~46.7)	39(38.2~39.7)	48.5(47.7~49.2)
QLSWC300VL-NP	무전해니켈도금	왼쪽	36.5(35.7~37.2)	46(45.2~46.7)	39(38.2~39.7)	48.5(47.7~49.2)

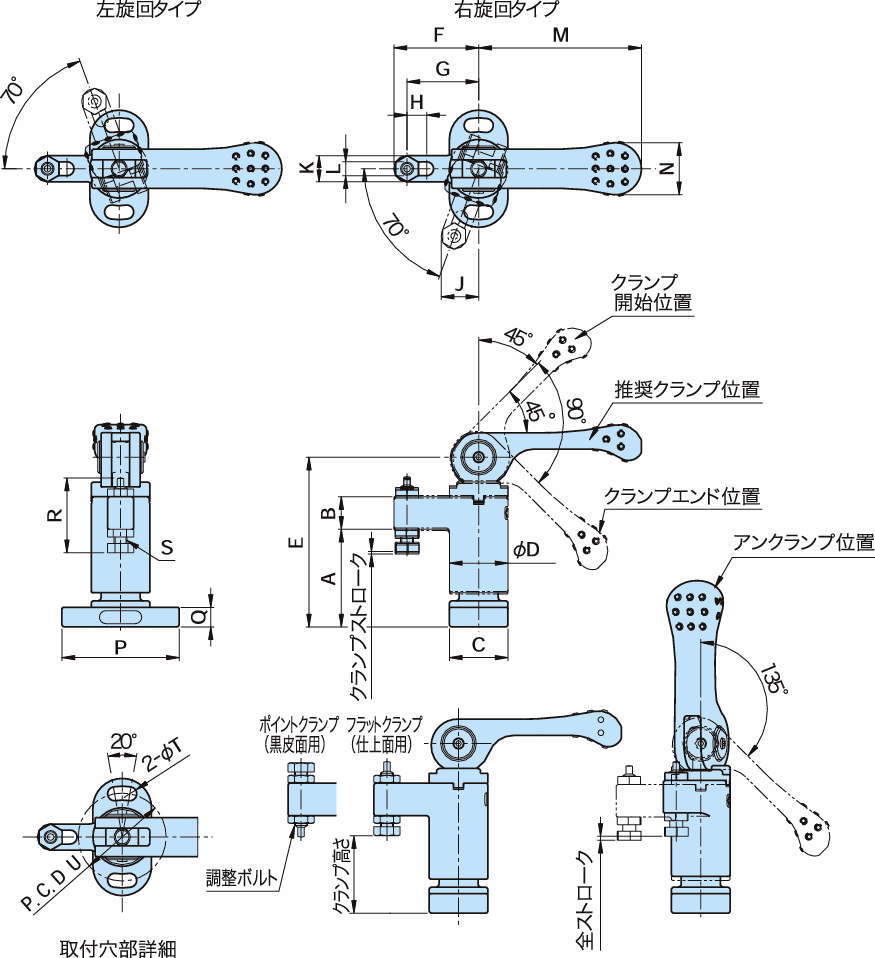

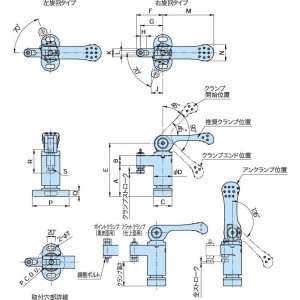

형식	클램프 스트로크	전 스트로크	A	B	C	D	E	F	G	H	J	K	L
형식	클램프 스트로크	전 스트로크	A	B	C	D	E	F	G	H	J	K	L
형식	클램프 스트로크	전 스트로크	A	B	C	D	E	F	G	H	J	K	L
QLSWC100VR	0.8	1.2	30	10	18	18	52	26	22	6	11.5	8	4.3
QLSWC100VL	0.8	1.2	30	10	18	18	52	26	22	6	11.5	8	4.3
QLSWC150VR	1	1.5	40	14	23	23	68	35	30	8	15.3	10	5.3
QLSWC150VL	1	1.5	40	14	23	23	68	35	30	8	15.3	10	5.3
QLSWC200VR	1.2	1.8	50	18	30	30	87	45	37	8	20.7	16	8.4
QLSWC200VL	1.2	1.8	50	18	30	30	87	45	37	8	20.7	16	8.4
QLSWC300VR	1.5	2.3	60	22	40	40	107	55	45	8	25.4	20	10.4
QLSWC300VL	1.5	2.3	60	22	40	40	107	55	45	8	25.4	20	10.4
QLSWC100VR-NP	0.8	1.2	30	10	18	18	52	26	22	6	11.5	8	4.3
QLSWC100VL-NP	0.8	1.2	30	10	18	18	52	26	22	6	11.5	8	4.3
QLSWC150VR-NP	1	1.5	40	14	23	23	68	35	30	8	15.3	10	5.3
QLSWC150VL-NP	1	1.5	40	14	23	23	68	35	30	8	15.3	10	5.3
QLSWC200VR-NP	1.2	1.8	50	18	30	30	87	45	37	8	20.7	16	8.4
QLSWC200VL-NP	1.2	1.8	50	18	30	30	87	45	37	8	20.7	16	8.4
QLSWC300VR-NP	1.5	2.3	60	22	40	40	107	55	45	8	25.4	20	10.4
QLSWC300VL-NP	1.5	2.3	60	22	40	40	107	55	45	8	25.4	20	10.4

형식	M	N	P	Q	R	S	T	U
형식	M	N	P	Q	R	S	T	U
형식	M	N	P	Q	R	S	T	U
QLSWC100VR	50	16	36	6	22.8	M4x0.7	4.3	27
QLSWC100VL	50	16	36	6	22.8	M4x0.7	4.3	27
QLSWC150VR	63	19	45	8	28.5	M5x0.8	5.3	34
QLSWC150VL	63	19	45	8	28.5	M5x0.8	5.3	34
QLSWC200VR	80	24	65	12	45.5	M8x1.25	8.4	48
QLSWC200VL	80	24	65	12	45.5	M8x1.25	8.4	48
QLSWC300VR	100	30	85	15	57	M10x1.5	10.5	64
QLSWC300VL	100	30	85	15	57	M10x1.5	10.5	64
QLSWC100VR-NP	50	16	36	6	22.8	M4x0.7	4.3	27
QLSWC100VL-NP	50	16	36	6	22.8	M4x0.7	4.3	27
QLSWC150VR-NP	63	19	45	8	28.5	M5x0.8	5.3	34
QLSWC150VL-NP	63	19	45	8	28.5	M5x0.8	5.3	34
QLSWC200VR-NP	80	24	65	12	45.5	M8x1.25	8.4	48
QLSWC200VL-NP	80	24	65	12	45.5	M8x1.25	8.4	48
QLSWC300VR-NP	100	30	85	15	57	M10x1.5	10.5	64
QLSWC300VL-NP	100	30	85	15	57	M10x1.5	10.5	64

형식	적용 캠레버	레버 허용하중 (N)	클램프력 (N)	클램프기구
형식	적용 캠레버	레버 허용하중 (N)	클램프력 (N)	클램프기구
형식	적용 캠레버	레버 허용하중 (N)	클램프력 (N)	클램프기구
QLSWC100VR	QLCA-05	100	800	스파이럴캠4°
QLSWC100VL	QLCA-05	100	800	스파이럴캠4°
QLSWC150VR	QLCA-06	150	1500	스파이럴캠4°
QLSWC150VL	QLCA-06	150	1500	스파이럴캠4°
QLSWC200VR	QLCA-08	200	2100	스파이럴캠4°
QLSWC200VL	QLCA-08	200	2100	스파이럴캠4°
QLSWC300VR	QLCA-10	300	2800	스파이럴캠4°
QLSWC300VL	QLCA-10	300	2800	스파이럴캠4°
QLSWC100VR-NP	QLCA-05	100	800	스파이럴캠4°
QLSWC100VL-NP	QLCA-05	100	800	스파이럴캠4°
QLSWC150VR-NP	QLCA-06	150	1500	스파이럴캠4°
QLSWC150VL-NP	QLCA-06	150	1500	스파이럴캠4°
QLSWC200VR-NP	QLCA-08	200	2100	스파이럴캠4°
QLSWC200VL-NP	QLCA-08	200	2100	스파이럴캠4°
QLSWC300VR-NP	QLCA-10	300	2800	스파이럴캠4°
QLSWC300VL-NP	QLCA-10	300	2800	스파이럴캠4°

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (g)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (g)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (g)	견적의뢰 및 주문
QLSWC100VR	P	231,000	-	-	-	134	견적의뢰 / 주문
QLSWC100VL	P	231,000	-	-	-	134	견적의뢰 / 주문
QLSWC150VR	P	266,200	-	-	-	272	견적의뢰 / 주문
QLSWC150VL	P	266,200	-	-	-	272	견적의뢰 / 주문
QLSWC200VR	P	338,800	-	-	-	625	견적의뢰 / 주문
QLSWC200VL	P	338,800	-	-	-	625	견적의뢰 / 주문
QLSWC300VR	P	435,600	-	-	-	1,340	견적의뢰 / 주문
QLSWC300VL	P	435,600	-	-	-	1,340	견적의뢰 / 주문
QLSWC100VR-NP	P	266,200	-	-	-	134	견적의뢰 / 주문
QLSWC100VL-NP	P	266,200	-	-	-	134	견적의뢰 / 주문
QLSWC150VR-NP	P	314,600	-	-	-	272	견적의뢰 / 주문
QLSWC150VL-NP	P	314,600	-	-	-	272	견적의뢰 / 주문
QLSWC200VR-NP	P	411,400	-	-	-	625	견적의뢰 / 주문
QLSWC200VL-NP	P	411,400	-	-	-	625	견적의뢰 / 주문
QLSWC300VR-NP	P	508,200	-	-	-	1,340	견적의뢰 / 주문
QLSWC300VL-NP	P	508,200	-	-	-	1,340	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
