HOME > 치구·볼트·너트 > 표준치구 > 원터치클램프 > QLSWC 스윙클램프

원터치클램프

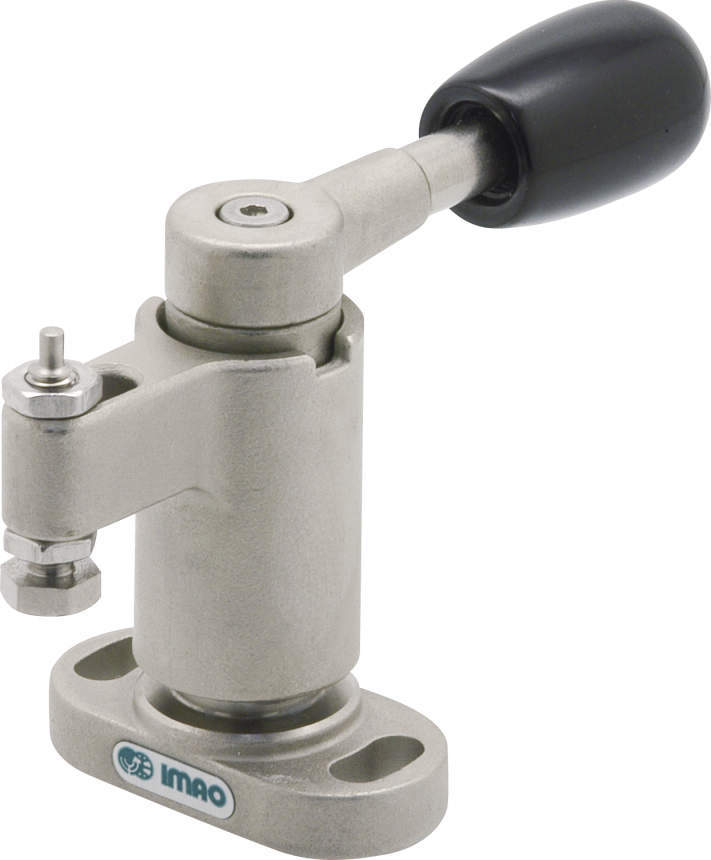

QLSWC 스윙클램프

(주)이마오코포레이션 ( IMAO CORPORATION )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


16건 중 1~16건 표시

형식	타입	선회 방향	클램프높이	클램프높이	클램프높이	클램프높이
형식	타입	선회 방향	플랫클램프(사상면용)	플랫클램프(사상면용)	포인트클램프(흑피면용)	포인트클램프(흑피면용)
형식	타입	선회 방향	min.시	max.시	min.시	max.시
QLSWC100R	43산화철피막	오른쪽	22.8(22.3~23.3)	24.8(24.3~25.3)	22.4(21.9~22.9)	24.4(23.9~24.9)
QLSWC100L	43산화철피막	왼쪽	22.8(22.3~23.3)	24.8(24.3~25.3)	22.4(21.9~22.9)	24.4(23.9~24.9)
QLSWC150R	43산화철피막	오른쪽	31.3(30.6~32)	33.3(32.6~34)	32.2(31.5~32.9)	34.2(33.5~34.9)
QLSWC150L	43산화철피막	왼쪽	31.3(30.6~32)	33.3(32.6~34)	32.2(31.5~32.9)	34.2(33.5~34.9)
QLSWC200R	43산화철피막	오른쪽	32.5(31.7~33.2)	39(38.2~39.7)	33.5(32.7~34.2)	40(39.2~40.7)
QLSWC200L	43산화철피막	왼쪽	32.5(31.7~33.2)	39(38.2~39.7)	33.5(32.7~34.2)	40(39.2~40.7)
QLSWC300R	43산화철피막	오른쪽	36.5(35.5~37.4)	46(45~46.9)	39(38~39.9)	48.5(47.5~49.4)
QLSWC300L	43산화철피막	왼쪽	36.5(35.5~37.4)	46(45~46.9)	39(38~39.9)	48.5(47.5~49.4)
QLSWC100R-NP	무전해니켈도금	오른쪽	22.8(22.3~23.3)	24.8(24.3~25.3)	22.4(21.9~22.9)	24.4(23.9~24.9)
QLSWC100L-NP	무전해니켈도금	왼쪽	22.8(22.3~23.3)	24.8(24.3~25.3)	22.4(21.9~22.9)	24.4(23.9~24.9)
QLSWC150R-NP	무전해니켈도금	오른쪽	31.3(30.6~32)	33.3(32.6~34)	32.2(31.5~32.9)	34.2(33.5~34.9)
QLSWC150L-NP	무전해니켈도금	왼쪽	31.3(30.6~32)	33.3(32.6~34)	32.2(31.5~32.9)	34.2(33.5~34.9)
QLSWC200R-NP	무전해니켈도금	오른쪽	32.5(31.7~33.2)	39(38.2~39.7)	33.5(32.7~34.2)	40(39.2~40.7)
QLSWC200L-NP	무전해니켈도금	왼쪽	32.5(31.7~33.2)	39(38.2~39.7)	33.5(32.7~34.2)	40(39.2~40.7)
QLSWC300R-NP	무전해니켈도금	오른쪽	36.5(35.5~37.4)	46(45~46.9)	39(38~39.9)	48.5(47.5~49.4)
QLSWC300L-NP	무전해니켈도금	왼쪽	36.5(35.5~37.4)	46(45~46.9)	39(38~39.9)	48.5(47.5~49.4)

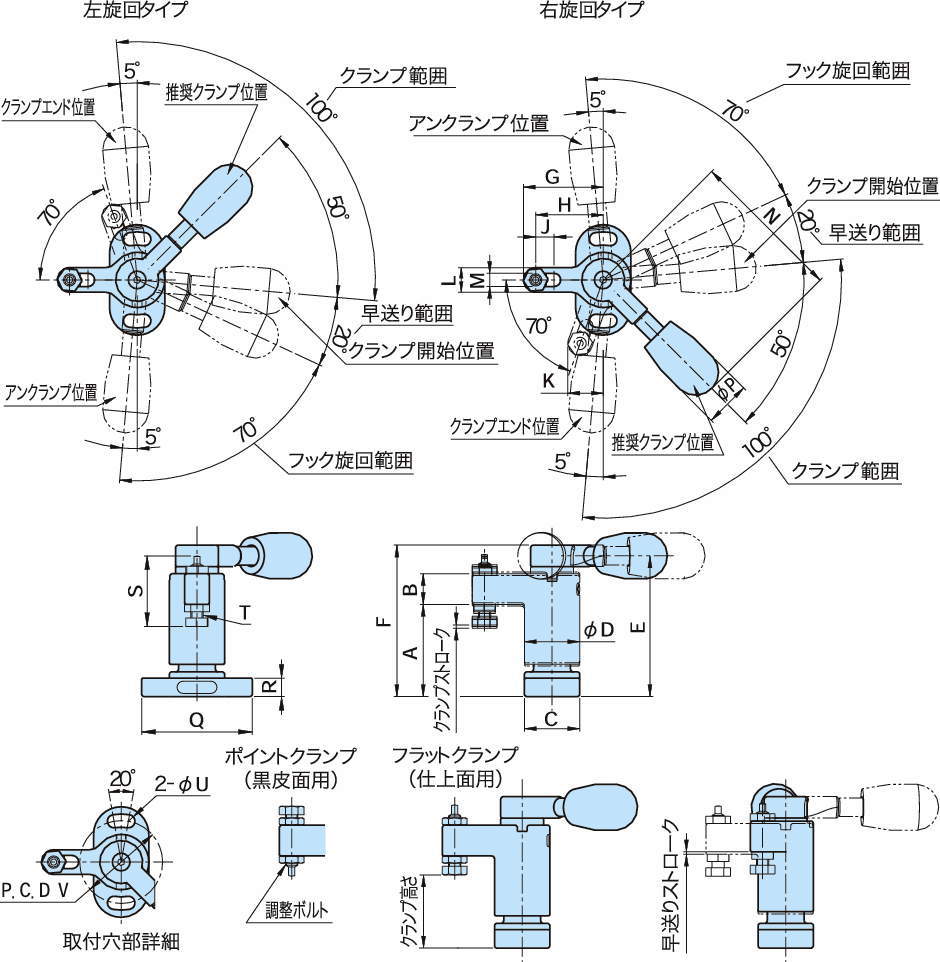

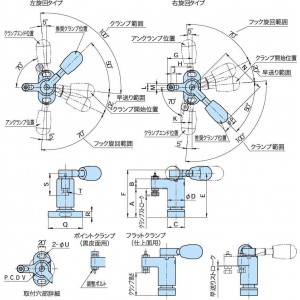

형식	클램프 스트로크	급이송 스트로크	A	B	C	D	E	F	G	H	J	K	L
형식	클램프 스트로크	급이송 스트로크	A	B	C	D	E	F	G	H	J	K	L
형식	클램프 스트로크	급이송 스트로크	A	B	C	D	E	F	G	H	J	K	L
QLSWC100R	1	0.8	30	10	18	18	45.8	49	26	22	6	11.5	8
QLSWC100L	1	0.8	30	10	18	18	45.8	49	26	22	6	11.5	8
QLSWC150R	1.4	1.1	40	14	23	23	61.3	66	35	30	8	15.3	10
QLSWC150L	1.4	1.1	40	14	23	23	61.3	66	35	30	8	15.3	10
QLSWC200R	1.5	1.4	50	18	30	30	76.5	82	45	37	8	20.7	16
QLSWC200L	1.5	1.4	50	18	30	30	76.5	82	45	37	8	20.7	16
QLSWC300R	1.9	1.7	60	22	40	40	93	100	55	45	8	25.4	20
QLSWC300L	1.9	1.7	60	22	40	40	93	100	55	45	8	25.4	20
QLSWC100R-NP	1	0.8	30	10	18	18	45.8	49	26	22	6	11.5	8
QLSWC100L-NP	1	0.8	30	10	18	18	45.8	49	26	22	6	11.5	8
QLSWC150R-NP	1.4	1.1	40	14	23	23	61.3	66	35	30	8	15.3	10
QLSWC150L-NP	1.4	1.1	40	14	23	23	61.3	66	35	30	8	15.3	10
QLSWC200R-NP	1.5	1.4	50	18	30	30	76.5	82	45	37	8	20.7	16
QLSWC200L-NP	1.5	1.4	50	18	30	30	76.5	82	45	37	8	20.7	16
QLSWC300R-NP	1.9	1.7	60	22	40	40	93	100	55	45	8	25.4	20
QLSWC300L-NP	1.9	1.7	60	22	40	40	93	100	55	45	8	25.4	20

형식	M	N	P	Q	R	S	T	U	V	W	레버 허용하중 (N)	클램프력 (N)
형식	M	N	P	Q	R	S	T	U	V	W	레버 허용하중 (N)	클램프력 (N)
형식	M	N	P	Q	R	S	T	U	V	W	레버 허용하중 (N)	클램프력 (N)
QLSWC100R	4.3	50	15	36	6	22.8	M4×0.7	4.3	27	8	100	1100
QLSWC100L	4.3	50	15	36	6	22.8	M4×0.7	4.3	27	8	100	1100
QLSWC150R	5.3	63	20	45	8	28.5	M5×0.8	5.3	34	10	150	1800
QLSWC150L	5.3	63	20	45	8	28.5	M5×0.8	5.3	34	10	150	1800
QLSWC200R	8.4	80	26	65	12	45.5	M8×1.25	8.4	48	13	200	2200
QLSWC200L	8.4	80	26	65	12	45.5	M8×1.25	8.4	48	13	200	2200
QLSWC300R	10.4	100	33	85	15	57	M10×1.5	10.5	64	17	300	3500
QLSWC300L	10.4	100	33	85	15	57	M10×1.5	10.5	64	17	300	3500
QLSWC100R-NP	4.3	50	15	36	6	22.8	M4×0.7	4.3	27	8	100	1100
QLSWC100L-NP	4.3	50	15	36	6	22.8	M4×0.7	4.3	27	8	100	1100
QLSWC150R-NP	5.3	63	20	45	8	28.5	M5×0.8	5.3	34	10	150	1800
QLSWC150L-NP	5.3	63	20	45	8	28.5	M5×0.8	5.3	34	10	150	1800
QLSWC200R-NP	8.4	80	26	65	12	45.5	M8×1.25	8.4	48	13	200	2200
QLSWC200L-NP	8.4	80	26	65	12	45.5	M8×1.25	8.4	48	13	200	2200
QLSWC300R-NP	10.4	100	33	85	15	57	M10×1.5	10.5	64	17	300	3500
QLSWC300L-NP	10.4	100	33	85	15	57	M10×1.5	10.5	64	17	300	3500

형식	클램프기구
형식	클램프기구
형식	클램프기구
QLSWC100R	스파이럴캠5°
QLSWC100L	스파이럴캠5°
QLSWC150R	스파이럴캠5°
QLSWC150L	스파이럴캠5°
QLSWC200R	스파이럴캠4°
QLSWC200L	스파이럴캠4°
QLSWC300R	스파이럴캠4°
QLSWC300L	스파이럴캠4°
QLSWC100R-NP	스파이럴캠5°
QLSWC100L-NP	스파이럴캠5°
QLSWC150R-NP	스파이럴캠5°
QLSWC150L-NP	스파이럴캠5°
QLSWC200R-NP	스파이럴캠4°
QLSWC200L-NP	스파이럴캠4°
QLSWC300R-NP	스파이럴캠4°
QLSWC300L-NP	스파이럴캠4°

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (g)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (g)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (g)	견적의뢰 및 주문
QLSWC100R	P	231,000	-	-	-	112	견적의뢰 / 주문
QLSWC100L	P	231,000	-	-	-	112	견적의뢰 / 주문
QLSWC150R	P	266,200	-	-	-	250	견적의뢰 / 주문
QLSWC150L	P	266,200	-	-	-	250	견적의뢰 / 주문
QLSWC200R	P	338,800	-	-	-	570	견적의뢰 / 주문
QLSWC200L	P	338,800	-	-	-	570	견적의뢰 / 주문
QLSWC300R	P	435,600	-	-	-	1,200	견적의뢰 / 주문
QLSWC300L	P	435,600	-	-	-	1,200	견적의뢰 / 주문
QLSWC100R-NP	P	266,200	-	-	-	112	견적의뢰 / 주문
QLSWC100L-NP	P	266,200	-	-	-	112	견적의뢰 / 주문
QLSWC150R-NP	P	314,600	-	-	-	250	견적의뢰 / 주문
QLSWC150L-NP	P	314,600	-	-	-	250	견적의뢰 / 주문
QLSWC200R-NP	P	411,400	-	-	-	570	견적의뢰 / 주문
QLSWC200L-NP	P	411,400	-	-	-	570	견적의뢰 / 주문
QLSWC300R-NP	P	508,200	-	-	-	1,200	견적의뢰 / 주문
QLSWC300L-NP	P	508,200	-	-	-	1,200	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
