상품 상세보기 : 캠플로어 - 편심스터드캠플로어 CFES-B(리테이너붙이)

HOME > 축수 > 캠플로어·롤러플로어 > 캠플로어 > 편심스터드캠플로어 CFES-B(리테이너붙이)

캠플로어

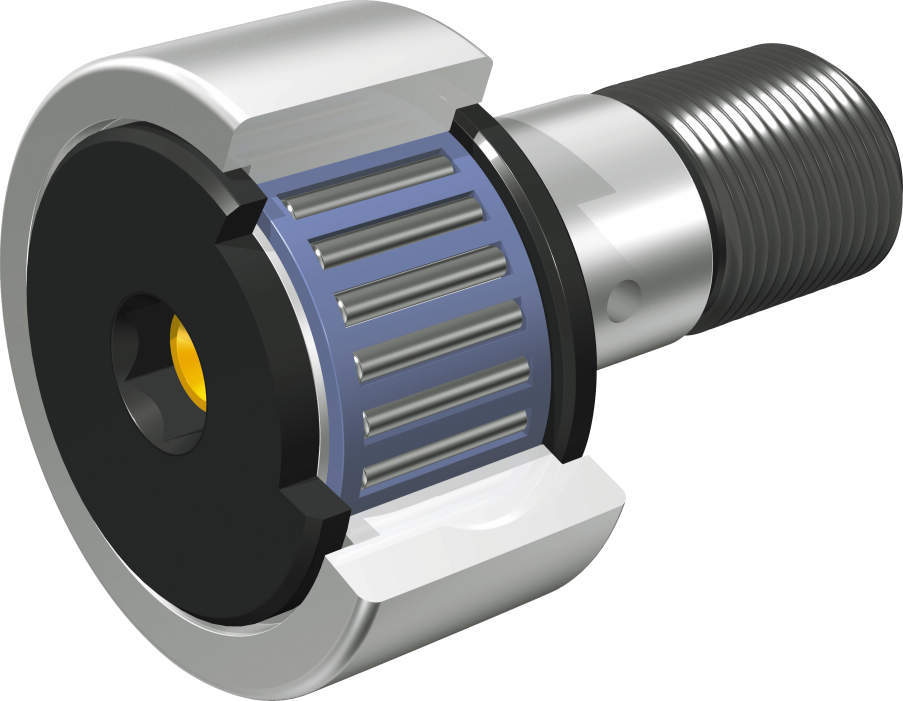

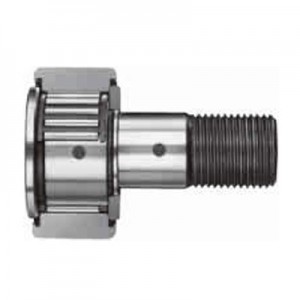

편심스터드캠플로어 CFES-B(리테이너붙이)

일본톰슨(주) ( NIPPON THOMPSON )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


32건 중 1~32건 표시

형식	타입	씰부위구조	외륜외경면의형상
형식	타입	씰부위구조	외륜외경면의형상
CFES6B	CFES-B	실드형	원통외륜
CFES8B	CFES-B	실드형	원통외륜
CFES10B	CFES-B	실드형	원통외륜
CFES10-1B	CFES-B	실드형	원통외륜
CFES12B	CFES-B	실드형	원통외륜
CFES12-1B	CFES-B	실드형	원통외륜
CFES16B	CFES-B	실드형	원통외륜
CFES18B	CFES-B	실드형	원통외륜
CFES6BR	CFES-BR	실드형	구면외륜
CFES8BR	CFES-BR	실드형	구면외륜
CFES10BR	CFES-BR	실드형	구면외륜
CFES10-1BR	CFES-BR	실드형	구면외륜
CFES12BR	CFES-BR	실드형	구면외륜
CFES12-1BR	CFES-BR	실드형	구면외륜
CFES16BR	CFES-BR	실드형	구면외륜
CFES18BR	CFES-BR	실드형	구면외륜
CFES6BUU	CFES-BUU	씰형	원통외륜
CFES8BUU	CFES-BUU	씰형	원통외륜
CFES10BUU	CFES-BUU	씰형	원통외륜
CFES10-1BUU	CFES-BUU	씰형	원통외륜
CFES12BUU	CFES-BUU	씰형	원통외륜
CFES12-1BUU	CFES-BUU	씰형	원통외륜
CFES16BUU	CFES-BUU	씰형	원통외륜
CFES18BUU	CFES-BUU	씰형	원통외륜
CFES6BUUR	CFES-BUUR	씰형	구면외륜
CFES8BUUR	CFES-BUUR	씰형	구면외륜
CFES10BUUR	CFES-BUUR	씰형	구면외륜
CFES10-1BUUR	CFES-BUUR	씰형	구면외륜
CFES12BUUR	CFES-BUUR	씰형	구면외륜
CFES12-1BUUR	CFES-BUUR	씰형	구면외륜
CFES16BUUR	CFES-BUUR	씰형	구면외륜
CFES18BUUR	CFES-BUUR	씰형	구면외륜

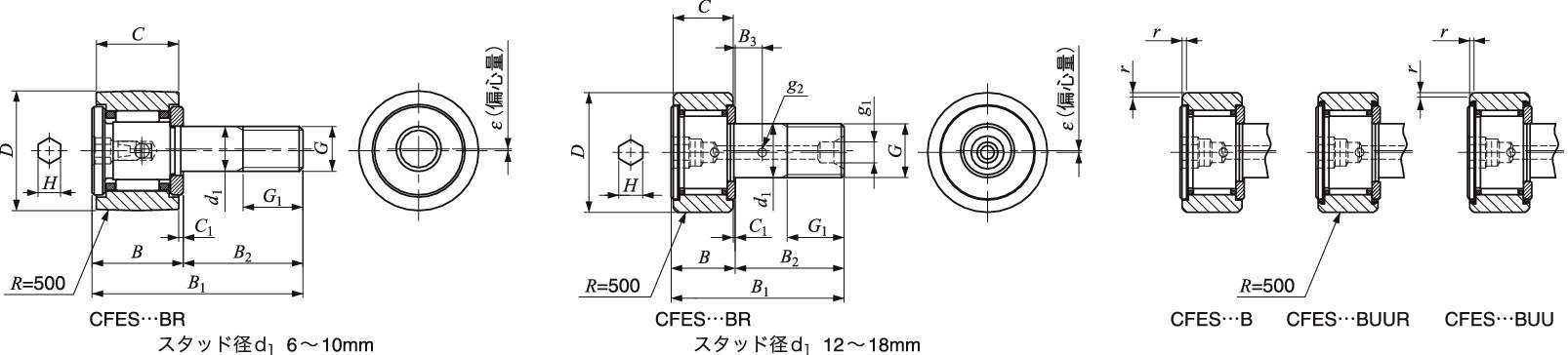

형식	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)
형식	D	C	d1	G	G1	B	B1	B2	B3	C1	g1	g2	H
CFES6B	16	11	6	M6×1	8	12.2	28.2	16	-	0.6	-	-	3
CFES8B	19	11	8	M8×1.25	10	12.2	32.2	20	-	0.6	-	-	4
CFES10B	22	12	10	M10×1.25	12	13.2	36.2	23	-	0.6	-	-	4
CFES10-1B	26	12	10	M10×1.25	12	13.2	36.2	23	-	0.6	-	-	4
CFES12B	30	14	12	M12×1.5	13	15.2	40.2	25	6	0.6	4	3	6
CFES12-1B	32	14	12	M12×1.5	13	15.2	40.2	25	6	0.6	4	3	6
CFES16B	35	18	16	M16×1.5	17	19.6	52.1	32.5	8	0.8	4	3	6
CFES18B	40	20	18	M18×1.5	19	21.6	58.1	36.5	8	0.8	6	3	8
CFES6BR	16	11	6	M6×1	8	12.2	28.2	16	-	0.6	-	-	3
CFES8BR	19	11	8	M8×1.25	10	12.2	32.2	20	-	0.6	-	-	4
CFES10BR	22	12	10	M10×1.25	12	13.2	36.2	23	-	0.6	-	-	4
CFES10-1BR	26	12	10	M10×1.25	12	13.2	36.2	23	-	0.6	-	-	4
CFES12BR	30	14	12	M12×1.5	13	15.2	40.2	25	6	0.6	4	3	6
CFES12-1BR	32	14	12	M12×1.5	13	15.2	40.2	25	6	0.6	4	3	6
CFES16BR	35	18	16	M16×1.5	17	19.6	52.1	32.5	8	0.8	4	3	6
CFES18BR	40	20	18	M18×1.5	19	21.6	58.1	36.5	8	0.8	6	3	8
CFES6BUU	16	11	6	M6×1	8	12.2	28.2	16	-	0.6	-	-	3
CFES8BUU	19	11	8	M8×1.25	10	12.2	32.2	20	-	0.6	-	-	4
CFES10BUU	22	12	10	M10×1.25	12	13.2	36.2	23	-	0.6	-	-	4
CFES10-1BUU	26	12	10	M10×1.25	12	13.2	36.2	23	-	0.6	-	-	4
CFES12BUU	30	14	12	M12×1.5	13	15.2	40.2	25	6	0.6	4	3	6
CFES12-1BUU	32	14	12	M12×1.5	13	15.2	40.2	25	6	0.6	4	3	6
CFES16BUU	35	18	16	M16×1.5	17	19.6	52.1	32.5	8	0.8	4	3	6
CFES18BUU	40	20	18	M18×1.5	19	21.6	58.1	36.5	8	0.8	6	3	8
CFES6BUUR	16	11	6	M6×1	8	12.2	28.2	16	-	0.6	-	-	3
CFES8BUUR	19	11	8	M8×1.25	10	12.2	32.2	20	-	0.6	-	-	4
CFES10BUUR	22	12	10	M10×1.25	12	13.2	36.2	23	-	0.6	-	-	4
CFES10-1BUUR	26	12	10	M10×1.25	12	13.2	36.2	23	-	0.6	-	-	4
CFES12BUUR	30	14	12	M12×1.5	13	15.2	40.2	25	6	0.6	4	3	6
CFES12-1BUUR	32	14	12	M12×1.5	13	15.2	40.2	25	6	0.6	4	3	6
CFES16BUUR	35	18	16	M16×1.5	17	19.6	52.1	32.5	8	0.8	4	3	6
CFES18BUUR	40	20	18	M18×1.5	19	21.6	58.1	36.5	8	0.8	6	3	8

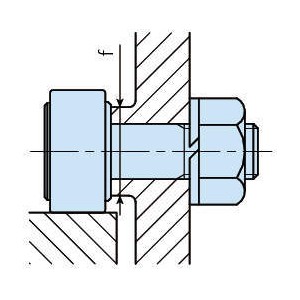

형식	편심량 ε (mm)	취부관계치수 f 최소 (mm)	최대 체결토르크 (N · m)	기본동 정격하중 C (N)	기본정 정격하중CO (N)	최대정 허용하중(N)	트랙부하중량(N)	트랙부하중량(N)
형식	편심량 ε (mm)	취부관계치수 f 최소 (mm)	최대 체결토르크 (N · m)	기본동 정격하중 C (N)	기본정 정격하중CO (N)	최대정 허용하중(N)	구면외륜	원통외륜
CFES6B	0.25	11	2.7	3660	3650	1980	1040	3400
CFES8B	0.25	13	6.5	4250	4740	4670	1330	4040
CFES10B	0.3	16	13.8	5430	6890	6890	1610	4680
CFES10-1B	0.3	16	13.8	5430	6890	6890	2030	5530
CFES12B	0.4	21	21.9	7910	9790	9790	2470	7010
CFES12-1B	0.4	21	21.9	7910	9790	9790	2710	7480
CFES16B	0.5	26	58.5	12000	18300	18300	3060	11200
CFES18B	0.6	29	86.2	14800	25200	25200	3660	14500
CFES6BR	0.25	11	2.7	3660	3650	1980	1040	3400
CFES8BR	0.25	13	6.5	4250	4740	4670	1330	4040
CFES10BR	0.3	16	13.8	5430	6890	6890	1610	4680
CFES10-1BR	0.3	16	13.8	5430	6890	6890	2030	5530
CFES12BR	0.4	21	21.9	7910	9790	9790	2470	7010
CFES12-1BR	0.4	21	21.9	7910	9790	9790	2710	7480
CFES16BR	0.5	26	58.5	12000	18300	18300	3060	11200
CFES18BR	0.6	29	86.2	14800	25200	25200	3660	14500
CFES6BUU	0.25	11	2.7	3660	3650	1980	1040	3400
CFES8BUU	0.25	13	6.5	4250	4740	4670	1330	4040
CFES10BUU	0.3	16	13.8	5430	6890	6890	1610	4680
CFES10-1BUU	0.3	16	13.8	5430	6890	6890	2030	5530
CFES12BUU	0.4	21	21.9	7910	9790	9790	2470	7010
CFES12-1BUU	0.4	21	21.9	7910	9790	9790	2710	7480
CFES16BUU	0.5	26	58.5	12000	18300	18300	3060	11200
CFES18BUU	0.6	29	86.2	14800	25200	25200	3660	14500
CFES6BUUR	0.25	11	2.7	3660	3650	1980	1040	3400
CFES8BUUR	0.25	13	6.5	4250	4740	4670	1330	4040
CFES10BUUR	0.3	16	13.8	5430	6890	6890	1610	4680
CFES10-1BUUR	0.3	16	13.8	5430	6890	6890	2030	5530
CFES12BUUR	0.4	21	21.9	7910	9790	9790	2470	7010
CFES12-1BUUR	0.4	21	21.9	7910	9790	9790	2710	7480
CFES16BUUR	0.5	26	58.5	12000	18300	18300	3060	11200
CFES18BUUR	0.6	29	86.2	14800	25200	25200	3660	14500

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
CFES6B	P	64,240	-	-	-	-	견적의뢰 / 주문
CFES8B	P	65,340	-	-	-	-	견적의뢰 / 주문
CFES10B	P	71,500	-	-	-	-	견적의뢰 / 주문
CFES10-1B	P	73,920	-	-	-	-	견적의뢰 / 주문
CFES12B	P	89,980	-	-	-	-	견적의뢰 / 주문
CFES12-1B	P	92,840	-	-	-	-	견적의뢰 / 주문
CFES16B	P	101,860	-	-	-	-	견적의뢰 / 주문
CFES18B	P	117,700	-	-	-	-	견적의뢰 / 주문
CFES6BR	P	72,600	-	-	-	-	견적의뢰 / 주문
CFES8BR	P	75,460	-	-	-	-	견적의뢰 / 주문
CFES10BR	P	80,300	-	-	-	-	견적의뢰 / 주문
CFES10-1BR	P	84,040	-	-	-	-	견적의뢰 / 주문
CFES12BR	P	101,860	-	-	-	-	견적의뢰 / 주문
CFES12-1BR	P	104,720	-	-	-	-	견적의뢰 / 주문
CFES16BR	P	114,400	-	-	-	-	견적의뢰 / 주문
CFES18BR	P	134,200	-	-	-	-	견적의뢰 / 주문
CFES6BUU	P	79,860	-	-	-	-	견적의뢰 / 주문
CFES8BUU	P	84,260	-	-	-	-	견적의뢰 / 주문
CFES10BUU	P	87,780	-	-	-	-	견적의뢰 / 주문
CFES10-1BUU	P	91,080	-	-	-	-	견적의뢰 / 주문
CFES12BUU	P	107,800	-	-	-	-	견적의뢰 / 주문
CFES12-1BUU	P	112,200	-	-	-	-	견적의뢰 / 주문
CFES16BUU	P	119,900	-	-	-	-	견적의뢰 / 주문
CFES18BUU	P	141,900	-	-	-	-	견적의뢰 / 주문
CFES6BUUR	P	90,420	-	-	-	-	견적의뢰 / 주문
CFES8BUUR	P	95,260	-	-	-	-	견적의뢰 / 주문
CFES10BUUR	P	100,760	-	-	-	-	견적의뢰 / 주문
CFES10-1BUUR	P	104,060	-	-	-	-	견적의뢰 / 주문
CFES12BUUR	P	124,300	-	-	-	-	견적의뢰 / 주문
CFES12-1BUUR	P	130,900	-	-	-	-	견적의뢰 / 주문
CFES16BUUR	P	139,700	-	-	-	-	견적의뢰 / 주문
CFES18BUUR	P	165,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
