캠플로어

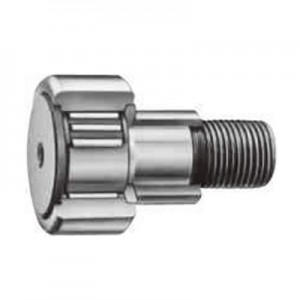

편심칼라포함캠플로어 CFE-B(리테이너붙이)

일본톰슨(주) ( NIPPON THOMPSON )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


60건 중 1~60건 표시

형식	타입	씰부위구조	외륜외경면의형상
형식	타입	씰부위구조	외륜외경면의형상
CFE6B	CFE-B	실드형	원통외륜
CFE8B	CFE-B	실드형	원통외륜
CFE10B	CFE-B	실드형	원통외륜
CFE10-1B	CFE-B	실드형	원통외륜
CFE12B	CFE-B	실드형	원통외륜
CFE12-1B	CFE-B	실드형	원통외륜
CFE16B	CFE-B	실드형	원통외륜
CFE18B	CFE-B	실드형	원통외륜
CFE20B	CFE-B	실드형	원통외륜
CFE20-1B	CFE-B	실드형	원통외륜
CFE24B	CFE-B	실드형	원통외륜
CFE24-1B	CFE-B	실드형	원통외륜
CFE30B	CFE-B	실드형	원통외륜
CFE30-1B	CFE-B	실드형	원통외륜
CFE30-2B	CFE-B	실드형	원통외륜
CFE6BR	CFE-BR	실드형	구면외륜
CFE8BR	CFE-BR	실드형	구면외륜
CFE10BR	CFE-BR	실드형	구면외륜
CFE10-1BR	CFE-BR	실드형	구면외륜
CFE12BR	CFE-BR	실드형	구면외륜
CFE12-1BR	CFE-BR	실드형	구면외륜
CFE16BR	CFE-BR	실드형	구면외륜
CFE18BR	CFE-BR	실드형	구면외륜
CFE20BR	CFE-BR	실드형	구면외륜
CFE20-1BR	CFE-BR	실드형	구면외륜
CFE24BR	CFE-BR	실드형	구면외륜
CFE24-1BR	CFE-BR	실드형	구면외륜
CFE30BR	CFE-BR	실드형	구면외륜
CFE30-1BR	CFE-BR	실드형	구면외륜
CFE30-2BR	CFE-BR	실드형	구면외륜
CFE6BUU	CFE-BUU	씰형	원통외륜
CFE8BUU	CFE-BUU	씰형	원통외륜
CFE10BUU	CFE-BUU	씰형	원통외륜
CFE10-1BUU	CFE-BUU	씰형	원통외륜
CFE12BUU	CFE-BUU	씰형	원통외륜
CFE12-1BUU	CFE-BUU	씰형	원통외륜
CFE16BUU	CFE-BUU	씰형	원통외륜
CFE18BUU	CFE-BUU	씰형	원통외륜
CFE20BUU	CFE-BUU	씰형	원통외륜
CFE20-1BUU	CFE-BUU	씰형	원통외륜
CFE24BUU	CFE-BUU	씰형	원통외륜
CFE24-1BUU	CFE-BUU	씰형	원통외륜
CFE30BUU	CFE-BUU	씰형	원통외륜
CFE30-1BUU	CFE-BUU	씰형	원통외륜
CFE30-2BUU	CFE-BUU	씰형	원통외륜
CFE6BUUR	CFE-BUUR	씰형	구면외륜
CFE8BUUR	CFE-BUUR	씰형	구면외륜
CFE10BUUR	CFE-BUUR	씰형	구면외륜
CFE10-1BUUR	CFE-BUUR	씰형	구면외륜
CFE12BUUR	CFE-BUUR	씰형	구면외륜
CFE12-1BUUR	CFE-BUUR	씰형	구면외륜
CFE16BUUR	CFE-BUUR	씰형	구면외륜
CFE18BUUR	CFE-BUUR	씰형	구면외륜
CFE20BUUR	CFE-BUUR	씰형	구면외륜
CFE20-1BUUR	CFE-BUUR	씰형	구면외륜
CFE24BUUR	CFE-BUUR	씰형	구면외륜
CFE24-1BUUR	CFE-BUUR	씰형	구면외륜
CFE30BUUR	CFE-BUUR	씰형	구면외륜
CFE30-1BUUR	CFE-BUUR	씰형	구면외륜
CFE30-2BUUR	CFE-BUUR	씰형	구면외륜

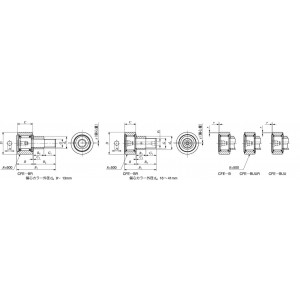

형식	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)
형식	D	C	de	G	B	B1	B2	B3	C1	g1	G1	H
CFE6B	16	11	9	M6×1	12.2	28.2	16	7.5	0.6	-	8.5	3
CFE8B	19	11	11	M8×1.25	12.2	32.2	20	9.5	0.6	-	10.5	4
CFE10B	22	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE10-1B	26	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE12B	30	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE12-1B	32	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE16B	35	18	22	M16×1.5	19.6	52.1	32.5	15.5	0.8	4	17	6
CFE18B	40	20	24	M18×1.5	21.6	58.1	36.5	17.5	0.8	6	19	8
CFE20B	52	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE20-1B	47	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE24B	62	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE24-1B	72	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE30B	80	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-1B	85	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-2B	90	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE6BR	16	11	9	M6×1	12.2	28.2	16	7.5	0.6	-	8.5	3
CFE8BR	19	11	11	M8×1.25	12.2	32.2	20	9.5	0.6	-	10.5	4
CFE10BR	22	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE10-1BR	26	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE12BR	30	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE12-1BR	32	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE16BR	35	18	22	M16×1.5	19.6	52.1	32.5	15.5	0.8	4	17	6
CFE18BR	40	20	24	M18×1.5	21.6	58.1	36.5	17.5	0.8	6	19	8
CFE20BR	52	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE20-1BR	47	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE24BR	62	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE24-1BR	72	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE30BR	80	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-1BR	85	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-2BR	90	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE6BUU	16	11	9	M6×1	12.2	28.2	16	7.5	0.6	-	8.5	3
CFE8BUU	19	11	11	M8×1.25	12.2	32.2	20	9.5	0.6	-	10.5	4
CFE10BUU	22	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE10-1BUU	26	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE12BUU	30	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE12-1BUU	32	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE16BUU	35	18	22	M16×1.5	19.6	52.1	32.5	15.5	0.8	4	17	6
CFE18BUU	40	20	24	M18×1.5	21.6	58.1	36.5	17.5	0.8	6	19	8
CFE20BUU	52	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE20-1BUU	47	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE24BUU	62	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE24-1BUU	72	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE30BUU	80	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-1BUU	85	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-2BUU	90	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE6BUUR	16	11	9	M6×1	12.2	28.2	16	7.5	0.6	-	8.5	3
CFE8BUUR	19	11	11	M8×1.25	12.2	32.2	20	9.5	0.6	-	10.5	4
CFE10BUUR	22	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE10-1BUUR	26	12	13	M10×1.25	13.2	36.2	23	10.5	0.6	-	12.5	4
CFE12BUUR	30	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE12-1BUUR	32	14	16	M12×1.5	15.2	40.2	25	11.5	0.6	4	13.5	6
CFE16BUUR	35	18	22	M16×1.5	19.6	52.1	32.5	15.5	0.8	4	17	6
CFE18BUUR	40	20	24	M18×1.5	21.6	58.1	36.5	17.5	0.8	6	19	8
CFE20BUUR	52	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE20-1BUUR	47	24	27	M20×1.5	25.6	66.1	40.5	19.5	0.8	6	21	8
CFE24BUUR	62	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE24-1BUUR	72	29	33	M24×1.5	30.6	80.1	49.5	25.5	0.8	6	24	12
CFE30BUUR	80	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-1BUUR	85	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17
CFE30-2BUUR	90	35	41	M30×1.5	37	100	63	32.5	1	6	30.5	17

형식	편심량 ε (mm)	취부관계치수 f 최소 (mm)	최대 체결토르크 (N · m)	기본동 정격하중 C (N)	기본정 정격하중CO (N)	최대정 허용하중(N)	트랙부하중량(N)	트랙부하중량(N)
형식	편심량 ε (mm)	취부관계치수 f 최소 (mm)	최대 체결토르크 (N · m)	기본동 정격하중 C (N)	기본정 정격하중CO (N)	최대정 허용하중(N)	구면외륜	원통외륜
CFE6B	0.4	11	2.7	3660	3650	1950	1040	3400
CFE8B	0.4	13	6.5	4250	4740	4620	1330	4040
CFE10B	0.4	16	13.8	5430	6890	6890	1610	4680
CFE10-1B	0.4	16	13.8	5430	6890	6890	2030	5530
CFE12B	0.8	21	21.9	7910	9790	9790	2470	7010
CFE12-1B	0.8	21	21.9	7910	9790	9790	2710	7480
CFE16B	0.8	26	58.5	12000	18300	18300	3060	11200
CFE18B	0.8	29	86.2	14800	25200	25200	3660	14500
CFE20B	0.8	34	119	20700	34600	34600	4530	21000
CFE20-1B	0.8	34	119	20700	34600	34600	5190	23200
CFE24B	0.8	40	215	30500	52600	52000	6580	34300
CFE24-1B	0.8	40	215	30500	52600	52000	8020	39800
CFE30B	1.5	49	438	45400	85100	85100	9220	52700
CFE30-1B	1.5	49	438	45400	85100	85100	9990	56000
CFE30-2B	1.5	49	438	45400	85100	85100	10800	59300
CFE6BR	0.4	11	2.7	3660	3650	1950	1040	3400
CFE8BR	0.4	13	6.5	4250	4740	4620	1330	4040
CFE10BR	0.4	16	13.8	5430	6890	6890	1610	4680
CFE10-1BR	0.4	16	13.8	5430	6890	6890	2030	5530
CFE12BR	0.8	21	21.9	7910	9790	9790	2470	7010
CFE12-1BR	0.8	21	21.9	7910	9790	9790	2710	7480
CFE16BR	0.8	26	58.5	12000	18300	18300	3060	11200
CFE18BR	0.8	29	86.2	14800	25200	25200	3660	14500
CFE20BR	0.8	34	119	20700	34600	34600	4530	21000
CFE20-1BR	0.8	34	119	20700	34600	34600	5190	23200
CFE24BR	0.8	40	215	30500	52600	52000	6580	34300
CFE24-1BR	0.8	40	215	30500	52600	52000	8020	39800
CFE30BR	1.5	49	438	45400	85100	85100	9220	52700
CFE30-1BR	1.5	49	438	45400	85100	85100	9990	56000
CFE30-2BR	1.5	49	438	45400	85100	85100	10800	59300
CFE6BUU	0.4	11	2.7	3660	3650	1950	1040	3400
CFE8BUU	0.4	13	6.5	4250	4740	4620	1330	4040
CFE10BUU	0.4	16	13.8	5430	6890	6890	1610	4680
CFE10-1BUU	0.4	16	13.8	5430	6890	6890	2030	5530
CFE12BUU	0.8	21	21.9	7910	9790	9790	2470	7010
CFE12-1BUU	0.8	21	21.9	7910	9790	9790	2710	7480
CFE16BUU	0.8	26	58.5	12000	18300	18300	3060	11200
CFE18BUU	0.8	29	86.2	14800	25200	25200	3660	14500
CFE20BUU	0.8	34	119	20700	34600	34600	4530	21000
CFE20-1BUU	0.8	34	119	20700	34600	34600	5190	23200
CFE24BUU	0.8	40	215	30500	52600	52000	6580	34300
CFE24-1BUU	0.8	40	215	30500	52600	52000	8020	39800
CFE30BUU	1.5	49	438	45400	85100	85100	9220	52700
CFE30-1BUU	1.5	49	438	45400	85100	85100	9990	56000
CFE30-2BUU	1.5	49	438	45400	85100	85100	10800	59300
CFE6BUUR	0.4	11	2.7	3660	3650	1950	1040	3400
CFE8BUUR	0.4	13	6.5	4250	4740	4620	1330	4040
CFE10BUUR	0.4	16	13.8	5430	6890	6890	1610	4680
CFE10-1BUUR	0.4	16	13.8	5430	6890	6890	2030	5530
CFE12BUUR	0.8	21	21.9	7910	9790	9790	2470	7010
CFE12-1BUUR	0.8	21	21.9	7910	9790	9790	2710	7480
CFE16BUUR	0.8	26	58.5	12000	18300	18300	3060	11200
CFE18BUUR	0.8	29	86.2	14800	25200	25200	3660	14500
CFE20BUUR	0.8	34	119	20700	34600	34600	4530	21000
CFE20-1BUUR	0.8	34	119	20700	34600	34600	5190	23200
CFE24BUUR	0.8	40	215	30500	52600	52000	6580	34300
CFE24-1BUUR	0.8	40	215	30500	52600	52000	8020	39800
CFE30BUUR	1.5	49	438	45400	85100	85100	9220	52700
CFE30-1BUUR	1.5	49	438	45400	85100	85100	9990	56000
CFE30-2BUUR	1.5	49	438	45400	85100	85100	10800	59300

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
CFE6B	P	64,240	-	-	-	-	견적의뢰 / 주문
CFE8B	P	65,340	-	-	-	-	견적의뢰 / 주문
CFE10B	P	71,500	-	-	-	-	견적의뢰 / 주문
CFE10-1B	P	73,920	-	-	-	-	견적의뢰 / 주문
CFE12B	P	89,980	-	-	-	-	견적의뢰 / 주문
CFE12-1B	P	92,840	-	-	-	-	견적의뢰 / 주문
CFE16B	P	101,860	-	-	-	-	견적의뢰 / 주문
CFE18B	P	117,700	-	-	-	-	견적의뢰 / 주문
CFE20B	P	149,600	-	-	-	-	견적의뢰 / 주문
CFE20-1B	P	143,000	-	-	-	-	견적의뢰 / 주문
CFE24B	P	226,600	-	-	-	-	견적의뢰 / 주문
CFE24-1B	P	253,000	-	-	-	-	견적의뢰 / 주문
CFE30B	P	327,800	-	-	-	-	견적의뢰 / 주문
CFE30-1B	P	363,000	-	-	-	-	견적의뢰 / 주문
CFE30-2B	P	389,400	-	-	-	-	견적의뢰 / 주문
CFE6BR	P	73,260	-	-	-	-	견적의뢰 / 주문
CFE8BR	P	76,340	-	-	-	-	견적의뢰 / 주문
CFE10BR	P	80,960	-	-	-	-	견적의뢰 / 주문
CFE10-1BR	P	84,920	-	-	-	-	견적의뢰 / 주문
CFE12BR	P	102,960	-	-	-	-	견적의뢰 / 주문
CFE12-1BR	P	106,040	-	-	-	-	견적의뢰 / 주문
CFE16BR	P	115,500	-	-	-	-	견적의뢰 / 주문
CFE18BR	P	135,300	-	-	-	-	견적의뢰 / 주문
CFE20BR	P	171,600	-	-	-	-	견적의뢰 / 주문
CFE20-1BR	P	166,100	-	-	-	-	견적의뢰 / 주문
CFE24BR	P	268,400	-	-	-	-	견적의뢰 / 주문
CFE24-1BR	P	294,800	-	-	-	-	견적의뢰 / 주문
CFE30BR	P	376,200	-	-	-	-	견적의뢰 / 주문
CFE30-1BR	P	426,800	-	-	-	-	견적의뢰 / 주문
CFE30-2BR	P	453,200	-	-	-	-	견적의뢰 / 주문
CFE6BUU	P	79,860	-	-	-	-	견적의뢰 / 주문
CFE8BUU	P	84,260	-	-	-	-	견적의뢰 / 주문
CFE10BUU	P	87,780	-	-	-	-	견적의뢰 / 주문
CFE10-1BUU	P	91,080	-	-	-	-	견적의뢰 / 주문
CFE12BUU	P	107,800	-	-	-	-	견적의뢰 / 주문
CFE12-1BUU	P	112,200	-	-	-	-	견적의뢰 / 주문
CFE16BUU	P	119,900	-	-	-	-	견적의뢰 / 주문
CFE18BUU	P	141,900	-	-	-	-	견적의뢰 / 주문
CFE20BUU	P	180,400	-	-	-	-	견적의뢰 / 주문
CFE20-1BUU	P	177,100	-	-	-	-	견적의뢰 / 주문
CFE24BUU	P	277,200	-	-	-	-	견적의뢰 / 주문
CFE24-1BUU	P	310,200	-	-	-	-	견적의뢰 / 주문
CFE30BUU	P	393,800	-	-	-	-	견적의뢰 / 주문
CFE30-1BUU	P	444,400	-	-	-	-	견적의뢰 / 주문
CFE30-2BUU	P	486,200	-	-	-	-	견적의뢰 / 주문
CFE6BUUR	P	91,520	-	-	-	-	견적의뢰 / 주문
CFE8BUUR	P	96,360	-	-	-	-	견적의뢰 / 주문
CFE10BUUR	P	101,860	-	-	-	-	견적의뢰 / 주문
CFE10-1BUUR	P	105,380	-	-	-	-	견적의뢰 / 주문
CFE12BUUR	P	125,400	-	-	-	-	견적의뢰 / 주문
CFE12-1BUUR	P	132,000	-	-	-	-	견적의뢰 / 주문
CFE16BUUR	P	140,800	-	-	-	-	견적의뢰 / 주문
CFE18BUUR	P	166,100	-	-	-	-	견적의뢰 / 주문
CFE20BUUR	P	212,300	-	-	-	-	견적의뢰 / 주문
CFE20-1BUUR	P	206,800	-	-	-	-	견적의뢰 / 주문
CFE24BUUR	P	325,600	-	-	-	-	견적의뢰 / 주문
CFE24-1BUUR	P	363,000	-	-	-	-	견적의뢰 / 주문
CFE30BUUR	P	442,200	-	-	-	-	견적의뢰 / 주문
CFE30-1BUUR	P	519,200	-	-	-	-	견적의뢰 / 주문
CFE30-2BUUR	P	578,600	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
