리니어웨이F(광폭타입·프리콤비네이션사양)
리니어웨이F·LWFF(플랜지형·슬라이드유니트)
일본톰슨(주) ( NIPPON THOMPSON )
|
|
| 4건 중 1~4건 표시 | |

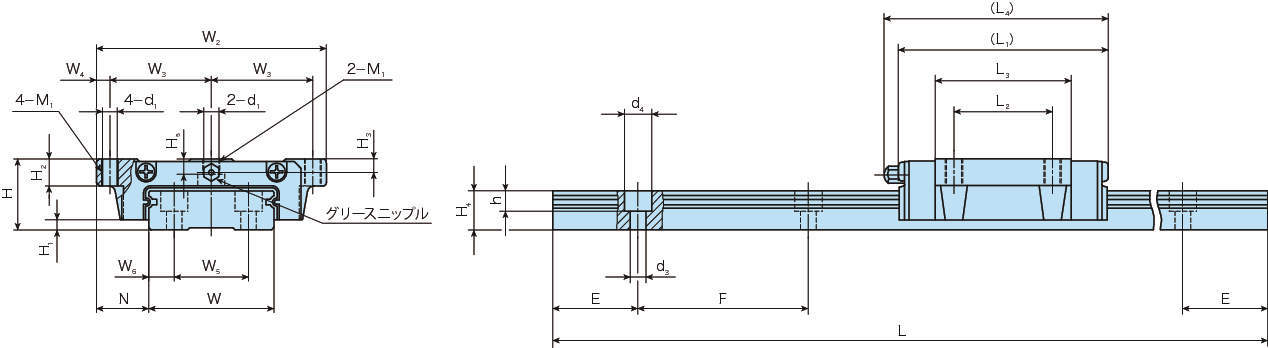

| 형식 | 재질 | 사이즈 | 어셈블리치수(mm) | 어셈블리치수(mm) | 어셈블리치수(mm) |
| 형식 | 재질 | 사이즈 | H | H1 | N |
| LWFF33C1HS1 | 탄소강 | 33 | 17 | 2.5 | 13.5 |
| LWFF37C1HS1 | 탄소강 | 37 | 21 | 3 | 15.5 |
| LWFF42C1HS1 | 탄소강 | 42 | 27 | 3 | 19 |
| LWFF69C1HS1 | 탄소강 | 69 | 35 | 4 | 25.5 |
| 형식 | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) |
| 형식 | W2 | W3 | W4 | L1 | L2 | L3 | L4 | d1 | M1 | H2 | H3 | H5 |
| LWFF33C1HS1 | 60 | 26.5 | 3.5 | 54 | 26 | 35.3 | 56 | 3.3 | M4 | 6 | 3.2 | 3.7 |
| LWFF37C1HS1 | 68 | 30 | 4 | 62 | 29 | 40 | 66 | 4.4 | M5 | 8 | 4 | 4.5 |
| LWFF42C1HS1 | 80 | 35 | 5 | 75 | 40 | 52.2 | 86 | 5.3 | M6 | 10 | 6 | 7 |
| LWFF69C1HS1 | 120 | 53.5 | 6.5 | 109 | 60 | 79.5 | 119 | 7 | M8 | 14 | 8 | 8 |
| 형식 | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 기본동 정격하중 C(N) | 기본정 정격하중 C0(N) | 정정격모멘트(N · m) | 정정격모멘트(N · m) | 정정격모멘트(N · m) |
| 형식 | W | H4 | W5 | W6 | d3 | d4 | h | E | F | 기본동 정격하중 C(N) | 기본정 정격하중 C0(N) | T0 | TX | TY |
| LWFF33C1HS1 | 33 | 10 | 18 | 7.5 | 4.6 | 8 | 6 | 20 | 40 | 6530 | 8610 | 146 | 49 | 49 |
| LWFF37C1HS1 | 37 | 11.5 | 22 | 7.5 | 4.6 | 8 | 6 | 25 | 50 | 9840 | 12200 | 235 | 80 | 80 |
| LWFF42C1HS1 | 42 | 14 | 24 | 9 | 4.6 | 8 | 6 | 30 | 60 | 15500 | 19400 | 424 | 165 | 165 |
| LWFF69C1HS1 | 69 | 19.5 | 40 | 14.5 | 7 | 11 | 9 | 40 | 80 | 34900 | 44100 | 1560 | 488 | 488 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| LWFF33C1HS1 | P | 189,200 | - | - | - | - | 견적의뢰 / 주문 |
| LWFF37C1HS1 | P | 193,600 | - | - | - | - | 견적의뢰 / 주문 |
| LWFF42C1HS1 | P | 213,400 | - | - | - | - | 견적의뢰 / 주문 |
| LWFF69C1HS1 | P | 398,200 | - | - | - | - | 견적의뢰 / 주문 |
 |
