리니어웨이F(광폭타입·프리콤비네이션사양)
리니어웨이F·LWFH(플랜지형·슬라이드유니트)
일본톰슨(주) ( NIPPON THOMPSON )
|
|
| 3건 중 1~3건 표시 | |

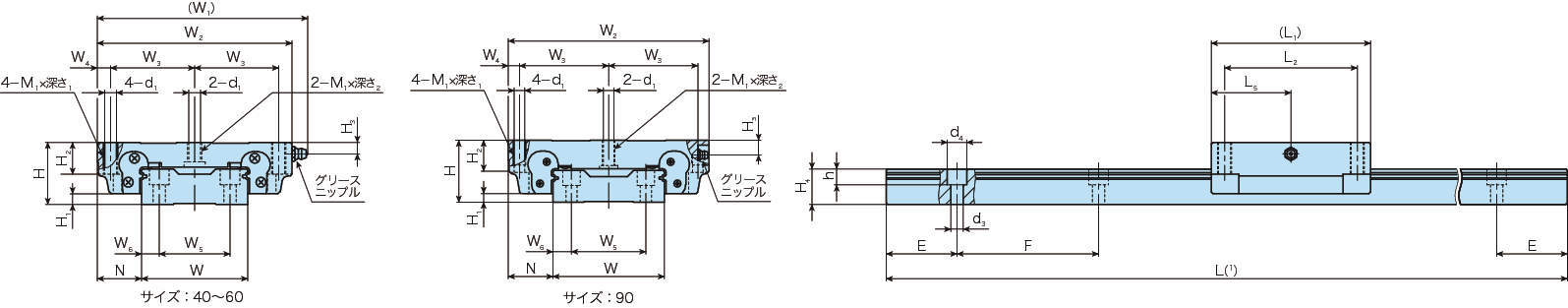

| 형식 | 재질 | 사이즈 | 어셈블리치수(mm) | 어셈블리치수(mm) | 어셈블리치수(mm) |
| 형식 | 재질 | 사이즈 | H | H1 | N |
| LWFH40C1HS1 | 탄소강 | 40 | 27 | 5 | 21 |
| LWFH60C1HS1 | 탄소강 | 60 | 35 | 6 | 25 |
| LWFH90C1HS1 | 탄소강 | 90 | 50 | 7 | 36 |
| 형식 | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) |
| 형식 | W1 | W2 | W3 | W4 | L1 | L2 | L5 | d1 | M1×깊이1 | 깊이2 | H2 | H3 |
| LWFH40C1HS1 | 91 | 82 | 37 | 4 | 70 | 60 | 27.5 | 4.3 | M5×14 | 8 | 14 | 6.5 |
| LWFH60C1HS1 | 119 | 110 | 47.5 | 7.5 | 90 | 75 | 45 | 6.7 | M8×18 | 11 | 18 | 6.5 |
| LWFH90C1HS1 | - | 162 | 72 | 9 | 120 | 100 | 60 | 8.6 | M10×20 | 20.5 | 26 | 12 |
| 형식 | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 기본동 정격하중 C(N) | 기본정 정격하중 C0(N) | 정정격모멘트(N · m) | 정정격모멘트(N · m) | 정정격모멘트(N · m) |
| 형식 | W | H4 | W5 | W6 | d3 | d4 | h | E | F | 기본동 정격하중 C(N) | 기본정 정격하중 C0(N) | T0 | TX | TY |
| LWFH40C1HS1 | 40 | 16 | 24 | 8 | 4.5 | 7.2 | 6 | 30 | 60 | 12600 | 16600 | 280 | 108 | 99.3 |
| LWFH60C1HS1 | 60 | 20 | 40 | 10 | 7 | 11 | 9 | 40 | 80 | 16100 | 23500 | 600 | 210 | 193 |
| LWFH90C1HS1 | 90 | 25.5 | 60 | 15 | 9 | 14 | 12 | 40 | 80 | 31600 | 43300 | 1650 | 513 | 470 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| LWFH40C1HS1 | P | 457,600 | - | - | - | - | 견적의뢰 / 주문 |
| LWFH60C1HS1 | P | 528,000 | - | - | - | - | 견적의뢰 / 주문 |
| LWFH90C1HS1 | P | 673,200 | - | - | - | - | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
