상품 상세보기 : 리니어웨이E(컴팩트타입·프리콤비네이션사양) - C루프리니어웨이E·MET(플랜지형·슬라이드유니트)

HOME > 직동기기 > 가이드타입 > 리니어웨이 > 리니어웨이E(컴팩트타입·프리콤비네이션사양) > C루프리니어웨이E·MET(플랜지형·슬라이드유니트)

리니어웨이E(컴팩트타입·프리콤비네이션사양)

C루프리니어웨이E·MET(플랜지형·슬라이드유니트)

일본톰슨(주) ( NIPPON THOMPSON )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


27건 중 1~27건 표시

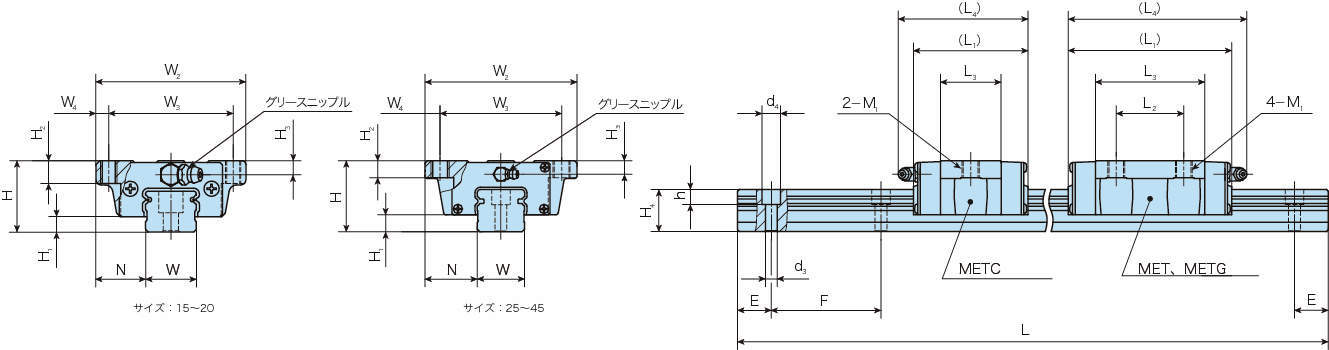

형식	타입	재질	사이즈	어셈블리치수(mm)	어셈블리치수(mm)	어셈블리치수(mm)
형식	타입	재질	사이즈	H	H1	N
MET15C1SLS1	스탠다드	스테인레스강	15	24	5.8	18.5
MET20C1SLS1	스탠다드	스테인레스강	20	28	6	19.5
MET25C1SLS1	스탠다드	스테인레스강	25	33	7	25
MET30C1SLS1	스탠다드	스테인레스강	30	42	10	31
MET15C1S1	스탠다드	탄소강	15	24	5.8	18.5
MET20C1S1	스탠다드	탄소강	20	28	6	19.5
MET25C1S1	스탠다드	탄소강	25	33	7	25
MET30C1S1	스탠다드	탄소강	30	42	10	31
MET35C1S1	스탠다드	탄소강	35	48	11	33
MET45C1S1	스탠다드	탄소강	45	60	14	37.5
METC15C1SLS1	숏	스테인레스강	15	24	5.8	18.5
METC20C1SLS1	숏	스테인레스강	20	28	6	19.5
METC25C1SLS1	숏	스테인레스강	25	33	7	25
METC30C1SLS1	숏	스테인레스강	30	42	10	31
METC15C1S1	숏	탄소강	15	24	5.8	18.5
METC20C1S1	숏	탄소강	20	28	6	19.5
METC25C1S1	숏	탄소강	25	33	7	25
METC30C1S1	숏	탄소강	30	42	10	31
METC35C1S1	숏	탄소강	35	48	11	33
METG15C1SLS1	롱	스테인레스강	15	24	5.8	18.5
METG20C1SLS1	롱	스테인레스강	20	28	6	19.5
METG25C1SLS1	롱	스테인레스강	25	33	7	25
METG30C1SLS1	롱	스테인레스강	30	42	10	31
METG15C1S1	롱	탄소강	15	24	5.8	18.5
METG20C1S1	롱	탄소강	20	28	6	19.5
METG25C1S1	롱	탄소강	25	33	7	25
METG30C1S1	롱	탄소강	30	42	10	31

형식	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)
형식	W2	W3	W4	L1	L2	L3	L4	M1	H2	H3
MET15C1SLS1	52	41	5.5	57	26	38.4	61	M5	7	4.5
MET20C1SLS1	59	49	5	67	32	44.2	78	M6	9	5.5
MET25C1SLS1	73	60	6.5	83	35	56	94	M8	10	6.5
MET30C1SLS1	90	72	9	97	40	64.8	107	M10	10	8
MET15C1S1	52	41	5.5	57	26	38.4	61	M5	7	4.5
MET20C1S1	59	49	5	67	32	44.2	78	M6	9	5.5
MET25C1S1	73	60	6.5	83	35	56	94	M8	10	6.5
MET30C1S1	90	72	9	97	40	64.8	106	M10	10	8
MET35C1S1	100	82	9	111	50	74.6	123	M10	13	10
MET45C1S1	120	100	10	125	60	81.4	136	M12	15	13
METC15C1SLS1	52	41	5.5	41	-	22.4	45	M5	7	4.5
METC20C1SLS1	59	49	5	47	-	24.7	58	M6	9	5.5
METC25C1SLS1	73	60	6.5	59	-	32	70	M8	10	6.5
METC30C1SLS1	90	72	9	68	-	36	78	M10	10	8
METC15C1S1	52	41	5.5	41	-	22.4	45	M5	7	4.5
METC20C1S1	59	49	5	47	-	24.7	58	M6	9	5.5
METC25C1S1	73	60	6.5	59	-	32	70	M8	10	6.5
METC30C1S1	90	72	9	68	-	36	78	M10	10	8
METC35C1S1	100	82	9	78	-	41.6	90	M10	13	10
METG15C1SLS1	52	41	5.5	70	36	51.1	73	M5	7	4.5
METG20C1SLS1	59	49	5	83	45	60.1	94	M6	9	5.5
METG25C1SLS1	73	60	6.5	102	50	75	113	M8	10	6.5
METG30C1SLS1	90	72	9	129	60	96.5	139	M10	10	8
METG15C1S1	52	41	5.5	70	36	51.1	73	M5	7	4.5
METG20C1S1	59	49	5	83	45	60.1	94	M6	9	5.5
METG25C1S1	73	60	6.5	102	50	75	113	M8	10	6.5
METG30C1S1	90	72	9	129	60	96.5	139	M10	10	8

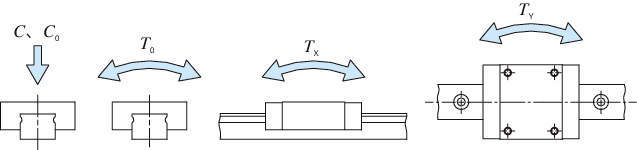

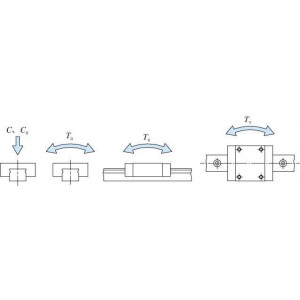

형식	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	기본동정격하중 C(N)	기본정정격하중 C0(N)	정정격모멘트(N · m)	정정격모멘트(N · m)	정정격모멘트(N · m)
형식	W	H4	d3	d4	h	E	F	기본동정격하중 C(N)	기본정정격하중 C0(N)	T0	TX	TY
MET15C1SLS1	15	14.5	3.6	6.5	4.5	20	60	7640	9390	75.1	57.6	57.6
MET20C1SLS1	20	16	6	9.5	8.5	20	60	11600	13400	145	95.6	95.6
MET25C1SLS1	23	19	7	11	9	20	60	18100	21100	262	195	195
MET30C1SLS1	28	25	7	11	9	20	80	29500	31300	479	328	328
MET15C1S1	15	14.5	3.6	6.5	4.5	20	60	7640	9390	75.1	57.6	57.6
MET20C1S1	20	16	6	9.5	8.5	20	60	11600	13400	145	95.6	95.6
MET25C1S1	23	19	7	11	9	20	60	18100	21100	262	195	195
MET30C1S1	28	25	7	11	9	20	80	29500	31300	479	328	328
MET35C1S1	34	28	9	14	12	20	80	42900	44700	686	448	412
MET45C1S1	45	34	11	17.5	14	22.5	105	61100	60200	1210	672	618
METC15C1SLS1	15	14.5	3.6	6.5	4.5	20	60	5240	5480	43.8	21.3	21.3
METC20C1SLS1	20	16	6	9.5	8.5	20	60	7580	7340	78.9	31.5	31.5
METC25C1SLS1	23	19	7	11	9	20	60	12400	12300	153	71.8	71.8
METC30C1SLS1	28	25	7	11	9	20	80	20600	18800	287	129	129
METC15C1S1	15	14.5	3.6	6.5	4.5	20	60	5240	5480	43.8	21.3	21.3
METC20C1S1	20	16	6	9.5	8.5	20	60	7580	7340	78.9	31.5	31.5
METC25C1S1	23	19	7	11	9	20	60	12400	12300	153	71.8	71.8
METC30C1S1	28	25	7	11	9	20	80	20600	18800	287	129	129
METC35C1S1	34	28	9	14	12	20	80	29900	26800	412	176	162
METG15C1SLS1	15	14.5	3.6	6.5	4.5	20	60	9340	12500	100	99.5	99.5
METG20C1SLS1	20	16	6	9.5	8.5	20	60	14400	18300	197	172	172
METG25C1SLS1	23	19	7	11	9	20	60	22200	28200	349	336	336
METG30C1SLS1	28	25	7	11	9	20	80	39200	47000	718	704	704
METG15C1S1	15	14.5	3.6	6.5	4.5	20	60	9340	12500	100	99.5	99.5
METG20C1S1	20	16	6	9.5	8.5	20	60	14400	18300	197	172	172
METG25C1S1	23	19	7	11	9	20	60	22200	28200	349	336	336
METG30C1S1	28	25	7	11	9	20	80	39200	47000	718	704	704

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
MET15C1SLS1	P	239,800	-	-	-	-	견적의뢰 / 주문
MET20C1SLS1	P	277,200	-	-	-	-	견적의뢰 / 주문
MET25C1SLS1	P	283,800	-	-	-	-	견적의뢰 / 주문
MET30C1SLS1	P	404,800	-	-	-	-	견적의뢰 / 주문
MET15C1S1	P	184,800	-	-	-	-	견적의뢰 / 주문
MET20C1S1	P	213,400	-	-	-	-	견적의뢰 / 주문
MET25C1S1	P	217,800	-	-	-	-	견적의뢰 / 주문
MET30C1S1	P	279,400	-	-	-	-	견적의뢰 / 주문
MET35C1S1	P	369,600	-	-	-	-	견적의뢰 / 주문
MET45C1S1	P	407,000	-	-	-	-	견적의뢰 / 주문
METC15C1SLS1	P	195,800	-	-	-	-	견적의뢰 / 주문
METC20C1SLS1	P	228,800	-	-	-	-	견적의뢰 / 주문
METC25C1SLS1	P	239,800	-	-	-	-	견적의뢰 / 주문
METC30C1SLS1	P	330,000	-	-	-	-	견적의뢰 / 주문
METC15C1S1	P	151,800	-	-	-	-	견적의뢰 / 주문
METC20C1S1	P	176,000	-	-	-	-	견적의뢰 / 주문
METC25C1S1	P	184,800	-	-	-	-	견적의뢰 / 주문
METC30C1S1	P	226,600	-	-	-	-	견적의뢰 / 주문
METC35C1S1	P	303,600	-	-	-	-	견적의뢰 / 주문
METG15C1SLS1	P	312,400	-	-	-	-	견적의뢰 / 주문
METG20C1SLS1	P	360,800	-	-	-	-	견적의뢰 / 주문
METG25C1SLS1	P	369,600	-	-	-	-	견적의뢰 / 주문
METG30C1SLS1	P	525,800	-	-	-	-	견적의뢰 / 주문
METG15C1S1	P	239,800	-	-	-	-	견적의뢰 / 주문
METG20C1S1	P	277,200	-	-	-	-	견적의뢰 / 주문
METG25C1S1	P	283,800	-	-	-	-	견적의뢰 / 주문
METG30C1S1	P	363,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
