리니어웨이E(컴팩트타입·프리콤비네이션사양)

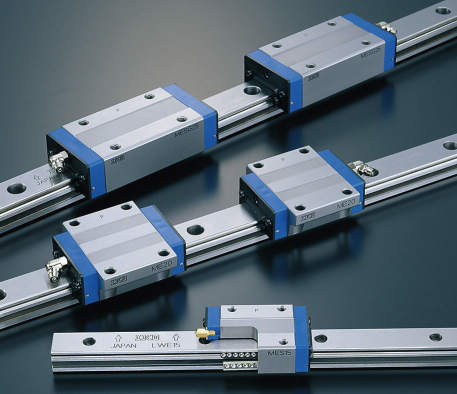

C루프리니어웨이E·ME(플랜지형·슬라이드유니트)

일본톰슨(주) ( NIPPON THOMPSON )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


27건 중 1~27건 표시

형식	타입	재질	사이즈	어셈블리치수(mm)	어셈블리치수(mm)	어셈블리치수(mm)
형식	타입	재질	사이즈	H	H1	N
ME15C1SLS1	스탠다드	스테인레스강	15	24	5.8	18.5
ME20C1SLS1	스탠다드	스테인레스강	20	28	6	19.5
ME25C1SLS1	스탠다드	스테인레스강	25	33	7	25
ME30C1SLS1	스탠다드	스테인레스강	30	42	10	31
ME15C1S1	스탠다드	탄소강	15	24	5.8	18.5
ME20C1S1	스탠다드	탄소강	20	28	6	19.5
ME25C1S1	스탠다드	탄소강	25	33	7	25
ME30C1S1	스탠다드	탄소강	30	42	10	31
ME35C1S1	스탠다드	탄소강	35	48	11	33
ME45C1S1	스탠다드	탄소강	45	60	14	37.5
MEC15C1SLS1	숏	스테인레스강	15	24	5.8	18.5
MEC20C1SLS1	숏	스테인레스강	20	28	6	19.5
MEC25C1SLS1	숏	스테인레스강	25	33	7	25
MEC30C1SLS1	숏	스테인레스강	30	42	10	31
MEC15C1S1	숏	탄소강	15	24	5.8	18.5
MEC20C1S1	숏	탄소강	20	28	6	19.5
MEC25C1S1	숏	탄소강	25	33	7	25
MEC30C1S1	숏	탄소강	30	42	10	31
MEC35C1S1	숏	탄소강	35	48	11	33
MEG15C1SLS1	롱	스테인레스강	15	24	5.8	18.5
MEG20C1SLS1	롱	스테인레스강	20	28	6	19.5
MEG25C1SLS1	롱	스테인레스강	25	33	7	25
MEG30C1SLS1	롱	스테인레스강	30	42	10	31
MEG15C1S1	롱	탄소강	15	24	5.8	18.5
MEG20C1S1	롱	탄소강	20	28	6	19.5
MEG25C1S1	롱	탄소강	25	33	7	25
MEG30C1S1	롱	탄소강	30	42	10	31

형식	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)	슬라이드유니트치수(mm)
형식	W2	W3	W4	L1	L2	L3	L4	d1	H2	H3
ME15C1SLS1	52	41	5.5	57	26	38.4	61	4.5	7	4.5
ME20C1SLS1	59	49	5	67	32	44.2	78	5.5	9	5.5
ME25C1SLS1	73	60	6.5	83	35	56	94	7	10	6.5
ME30C1SLS1	90	72	9	97	40	64.8	107	9	10	8
ME15C1S1	52	41	5.5	57	26	38.4	61	4.5	7	4.5
ME20C1S1	59	49	5	67	32	44.2	78	5.5	9	5.5
ME25C1S1	73	60	6.5	83	35	56	94	7	10	6.5
ME30C1S1	90	72	9	97	40	64.8	107	9	10	8
ME35C1S1	100	82	9	111	50	74.6	123	9	13	10
ME45C1S1	120	100	10	125	60	81.4	136	11	15	13
MEC15C1SLS1	52	41	5.5	41	-	22.4	45	4.5	7	4.5
MEC20C1SLS1	59	49	5	47	-	24.7	58	5.5	9	5.5
MEC25C1SLS1	73	60	6.5	59	-	32	70	7	10	6.5
MEC30C1SLS1	90	72	9	68	-	36	78	9	10	8
MEC15C1S1	52	41	5.5	41	-	22.4	45	4.5	7	4.5
MEC20C1S1	59	49	5	47	-	24.7	59	5.5	9	5.5
MEC25C1S1	73	60	6.5	59	-	32	70	7	10	6.5
MEC30C1S1	90	72	9	68	-	36	78	9	10	8
MEC35C1S1	100	82	9	78	-	41.6	90	9	13	10
MEG15C1SLS1	52	41	5.5	70	36	51.1	73	4.5	7	4.5
MEG20C1SLS1	59	49	5	83	45	60.1	94	5.5	9	5.5
MEG25C1SLS1	73	60	6.5	102	50	75	113	7	10	6.5
MEG30C1SLS1	90	72	9	129	60	96.5	139	9	10	8
MEG15C1S1	52	41	5.5	70	36	51.1	73	4.5	7	4.5
MEG20C1S1	59	49	5	83	45	60.1	94	5.5	9	5.5
MEG25C1S1	73	60	6.5	102	50	75	113	7	10	6.5
MEG30C1S1	90	72	9	129	60	96.5	139	9	10	8

형식	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	트랙레일치수(mm)	기본동 정격하중 C(N)	기본정 정격하중 C0(N)	정정격모멘트(N · m)	정정격모멘트(N · m)	정정격모멘트(N · m)
형식	W	H4	d3	d4	h	E	F	기본동 정격하중 C(N)	기본정 정격하중 C0(N)	T0	TX	TY
ME15C1SLS1	15	14.5	3.6	6.5	4.5	20	60	7640	9390	75.1	57.6	57.6
ME20C1SLS1	20	16	6	9.5	8.5	20	60	11600	13400	145	95.6	95.6
ME25C1SLS1	23	19	7	11	9	20	60	18100	21100	262	195	195
ME30C1SLS1	28	25	7	11	9	20	80	29500	31300	479	328	328
ME15C1S1	15	14.5	3.6	6.5	4.5	20	60	7640	9390	75.1	57.6	57.6
ME20C1S1	20	16	6	9.5	8.5	20	60	11600	13400	145	95.6	95.6
ME25C1S1	23	19	7	11	9	20	60	18100	21100	262	195	195
ME30C1S1	28	25	7	11	9	20	80	29500	31300	479	328	328
ME35C1S1	34	28	9	14	12	20	80	42900	44700	686	448	412
ME45C1S1	45	34	11	17.5	14	22.5	105	61100	60200	1210	672	618
MEC15C1SLS1	15	14.5	3.6	6.5	4.5	20	60	5240	5480	43.8	21.3	21.3
MEC20C1SLS1	20	16	6	9.5	8.5	20	60	7580	7340	78.9	31.5	31.5
MEC25C1SLS1	23	19	7	11	9	20	60	12400	12300	153	71.8	71.8
MEC30C1SLS1	28	25	7	11	9	20	80	20600	18800	287	129	129
MEC15C1S1	15	14.5	3.6	6.5	4.5	20	60	5240	5480	43.8	21.3	21.3
MEC20C1S1	20	16	6	9.5	8.5	20	60	7580	7340	78.9	31.5	31.5
MEC25C1S1	23	19	7	11	9	20	60	12400	12300	153	71.8	71.8
MEC30C1S1	28	25	7	11	9	20	80	20600	18800	287	129	129
MEC35C1S1	34	28	9	14	12	20	80	29900	26800	412	176	162
MEG15C1SLS1	15	14.5	3.6	6.5	4.5	20	60	9340	12500	100	99.5	99.5
MEG20C1SLS1	20	16	6	9.5	8.5	20	60	14400	18300	197	172	172
MEG25C1SLS1	23	19	7	11	9	20	60	22200	28200	349	336	336
MEG30C1SLS1	28	25	7	11	9	20	80	39200	47000	718	704	704
MEG15C1S1	15	14.5	3.6	6.5	4.5	20	60	9340	12500	100	99.5	99.5
MEG20C1S1	20	16	6	9.5	8.5	20	60	14400	18300	197	172	172
MEG25C1S1	23	19	7	11	9	20	60	22200	28200	349	336	336
MEG30C1S1	28	25	7	11	9	20	80	39200	47000	718	704	704

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
ME15C1SLS1	P	239,800	-	-	-	-	견적의뢰 / 주문
ME20C1SLS1	P	277,200	-	-	-	-	견적의뢰 / 주문
ME25C1SLS1	P	283,800	-	-	-	-	견적의뢰 / 주문
ME30C1SLS1	P	404,800	-	-	-	-	견적의뢰 / 주문
ME15C1S1	P	184,800	-	-	-	-	견적의뢰 / 주문
ME20C1S1	P	213,400	-	-	-	-	견적의뢰 / 주문
ME25C1S1	P	217,800	-	-	-	-	견적의뢰 / 주문
ME30C1S1	P	279,400	-	-	-	-	견적의뢰 / 주문
ME35C1S1	P	369,600	-	-	-	-	견적의뢰 / 주문
ME45C1S1	P	407,000	-	-	-	-	견적의뢰 / 주문
MEC15C1SLS1	P	195,800	-	-	-	-	견적의뢰 / 주문
MEC20C1SLS1	P	228,800	-	-	-	-	견적의뢰 / 주문
MEC25C1SLS1	P	239,800	-	-	-	-	견적의뢰 / 주문
MEC30C1SLS1	P	330,000	-	-	-	-	견적의뢰 / 주문
MEC15C1S1	P	151,800	-	-	-	-	견적의뢰 / 주문
MEC20C1S1	P	176,000	-	-	-	-	견적의뢰 / 주문
MEC25C1S1	P	184,800	-	-	-	-	견적의뢰 / 주문
MEC30C1S1	P	226,600	-	-	-	-	견적의뢰 / 주문
MEC35C1S1	P	303,600	-	-	-	-	견적의뢰 / 주문
MEG15C1SLS1	P	312,400	-	-	-	-	견적의뢰 / 주문
MEG20C1SLS1	P	360,800	-	-	-	-	견적의뢰 / 주문
MEG25C1SLS1	P	369,600	-	-	-	-	견적의뢰 / 주문
MEG30C1SLS1	P	525,800	-	-	-	-	견적의뢰 / 주문
MEG15C1S1	P	239,800	-	-	-	-	견적의뢰 / 주문
MEG20C1S1	P	277,200	-	-	-	-	견적의뢰 / 주문
MEG25C1S1	P	283,800	-	-	-	-	견적의뢰 / 주문
MEG30C1S1	P	363,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
