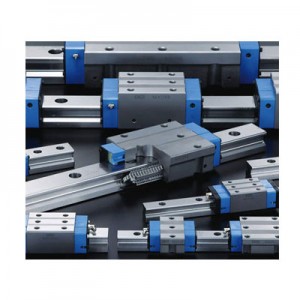

리니어롤러웨이 수퍼X(프리콤비네이션사양)
C루프리니어롤러웨이 수퍼X·MXNS(저단면블록형·슬라이드유니트)
일본톰슨(주) ( NIPPON THOMPSON )
|
|
| 8건 중 1~8건 표시 | |

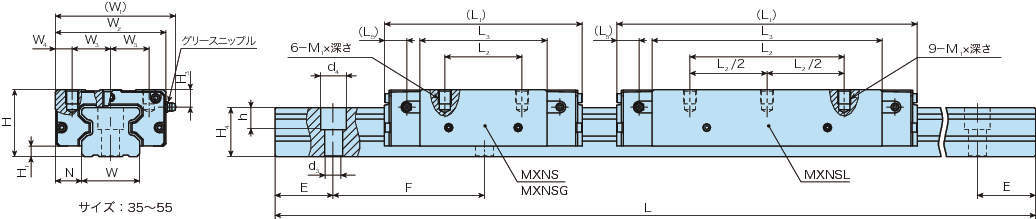

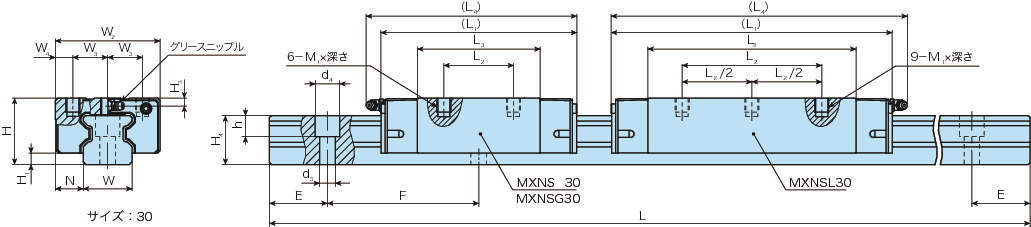

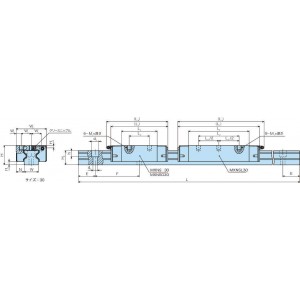

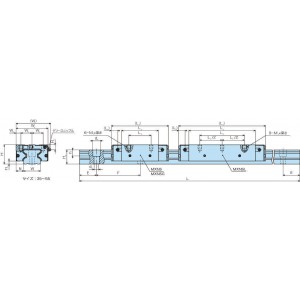

| 형식 | 타입 | 사이즈 | 어셈블리치수(mm) | 어셈블리치수(mm) | 어셈블리치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) |
| 형식 | 타입 | 사이즈 | H | H1 | N | W1 | W2 | W3 | W4 |
| MXNS30C1T2HS1 | 스탠다드 | 30 | 38 | 6.5 | 16 | - | 60 | 20 | 10 |
| MXNS35C1T2HS1 | 스탠다드 | 35 | 44 | 6.5 | 18 | 78 | 70 | 25 | 10 |
| MXNS45C1T2HS1 | 스탠다드 | 45 | 52 | 8 | 20.5 | 94 | 86 | 30 | 13 |
| MXNS55C1T2HS1 | 스탠다드 | 55 | 63 | 9 | 23.5 | 110 | 100 | 37.5 | 12.5 |
| MXNSG30C1T2HS1 | 롱 | 30 | 38 | 6.5 | 16 | - | 60 | 20 | 10 |
| MXNSG35C1T2HS1 | 롱 | 35 | 44 | 6.5 | 18 | 78 | 70 | 25 | 10 |
| MXNSG45C1T2HS1 | 롱 | 45 | 52 | 8 | 20.5 | 94 | 86 | 30 | 13 |
| MXNSG55C1T2HS1 | 롱 | 55 | 63 | 9 | 23.5 | 110 | 100 | 37.5 | 12.5 |
| 형식 | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) | 슬라이드유니트치수(mm) |
| 형식 | L1 | L2 | L3 | L4 | L5 | M1×깊이 | 최대나사체결깊이 | H3 |
| MXNS30C1T2HS1 | 113 | 40 | 70.4 | 121 | - | M8×8 | 9 | 4.5 |
| MXNS35C1T2HS1 | 124 | 50 | 78.6 | - | 12.7 | M8×9 | 11 | 11 |
| MXNS45C1T2HS1 | 154 | 60 | 99 | - | 17.5 | M10×11 | 13 | 13.5 |
| MXNS55C1T2HS1 | 184 | 75 | 120 | - | 20 | M12×15 | 19 | 16 |
| MXNSG30C1T2HS1 | 134 | 60 | 91.4 | 142 | - | M8×8 | 9 | 4.5 |
| MXNSG35C1T2HS1 | 152 | 72 | 106.6 | - | 12.7 | M8×9 | 11 | 11 |
| MXNSG45C1T2HS1 | 194 | 80 | 139 | - | 17.5 | M10×11 | 13 | 135 |
| MXNSG55C1T2HS1 | 238 | 95 | 174 | - | 20 | M12×15 | 19 | 16 |
| 형식 | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 트랙레일치수(mm) | 기본동 정격하중 (N)C | 기본정 정격하중 (N)C0 | 정정격모멘트(N · m) | 정정격모멘트(N · m) | 정정격모멘트(N · m) |
| 형식 | W | H4 | d3 | d4 | h | E | F | 기본동 정격하중 (N)C | 기본정 정격하중 (N)C0 | T0 | TX | TY |
| MXNS30C1T2HS1 | 28 | 28 | 9 | 14 | 12 | 40 | 80 | 43400 | 74400 | 1350 | 883 | 883 |
| MXNS35C1T2HS1 | 34 | 32 | 9 | 14 | 12 | 40 | 80 | 58700 | 100000 | 2170 | 1360 | 1360 |
| MXNS45C1T2HS1 | 45 | 38 | 14 | 20 | 17 | 52.5 | 105 | 95400 | 159000 | 4430 | 2700 | 2700 |
| MXNS55C1T2HS1 | 53 | 43 | 16 | 23 | 20 | 60 | 120 | 148000 | 248000 | 8040 | 5040 | 5040 |
| MXNSG30C1T2HS1 | 28 | 28 | 9 | 14 | 12 | 40 | 80 | 53200 | 96700 | 1750 | 1470 | 1470 |
| MXNSG35C1T2HS1 | 34 | 32 | 9 | 14 | 12 | 40 | 80 | 74200 | 135000 | 2930 | 2440 | 2440 |
| MXNSG45C1T2HS1 | 45 | 38 | 14 | 20 | 17 | 52.5 | 105 | 124000 | 223000 | 6200 | 5220 | 5220 |
| MXNSG55C1T2HS1 | 53 | 43 | 16 | 23 | 20 | 60 | 120 | 198000 | 359000 | 11700 | 10400 | 10400 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| MXNS30C1T2HS1 | P | 511,500 | - | - | - | - | 견적의뢰 / 주문 |
| MXNS35C1T2HS1 | P | 782,100 | - | - | - | - | 견적의뢰 / 주문 |
| MXNS45C1T2HS1 | P | 1,082,400 | - | - | - | - | 견적의뢰 / 주문 |
| MXNS55C1T2HS1 | P | 1,507,000 | - | - | - | - | 견적의뢰 / 주문 |
| MXNSG30C1T2HS1 | P | 588,500 | - | - | - | - | 견적의뢰 / 주문 |
| MXNSG35C1T2HS1 | P | 1,046,100 | - | - | - | - | 견적의뢰 / 주문 |
| MXNSG45C1T2HS1 | P | 1,463,000 | - | - | - | - | 견적의뢰 / 주문 |
| MXNSG55C1T2HS1 | P | 2,024,000 | - | - | - | - | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
