상품 상세보기 : 박형강제프레임붙이테이크업형유니트 - UCTU 홈형강제프레임붙이테이크업형(원통형구멍)

HOME > 축수 > 베어링유니트 > 필로블록 > 테이크업형유니트 > 박형강제프레임붙이테이크업형유니트 > UCTU 홈형강제프레임붙이테이크업형(원통형구멍)

박형강제프레임붙이테이크업형유니트

UCTU 홈형강제프레임붙이테이크업형(원통형구멍)

일본필로블록(주) ( FYH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


55건 중 1~55건 표시

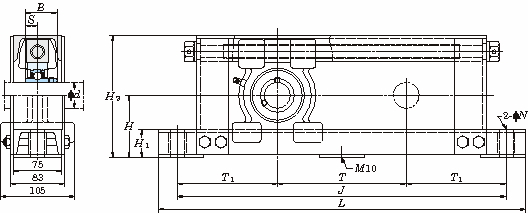

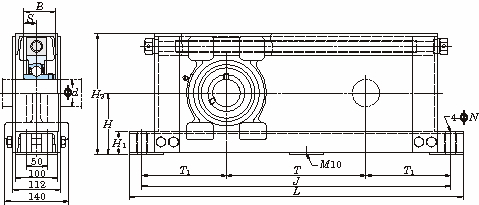

형식	타입	타입	축경 d (mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)
형식	베어링하우징	베어링	축경 d (mm)	H	H1	H2	L	J
형식	베어링하우징	베어링	축경 d (mm)	H	H1	H2	L	J
UCTU208-500	표준품	표준품	40	97	44	190	870	810
UCTU208-600	표준품	표준품	40	97	44	190	970	910
UCTU208-700	표준품	표준품	40	97	44	190	1070	1010
UCTU208-800	표준품	표준품	40	97	44	190	1170	1110
UCTU208-900	표준품	표준품	40	97	44	190	1270	1210
UCTU209-500	표준품	표준품	45	102	44	200	880	820
UCTU209-600	표준품	표준품	45	102	44	200	980	920
UCTU209-700	표준품	표준품	45	102	44	200	1080	1020
UCTU209-800	표준품	표준품	45	102	44	200	1180	1120
UCTU209-900	표준품	표준품	45	102	44	200	1280	1220
UCTU210-500	표준품	표준품	50	107	44	210	890	830
UCTU210-600	표준품	표준품	50	107	44	210	990	930
UCTU210-700	표준품	표준품	50	107	44	210	1090	1030
UCTU210-800	표준품	표준품	50	107	44	210	1190	1130
UCTU210-900	표준품	표준품	50	107	44	210	1290	1230
UCTU211-500	표준품	표준품	55	115	44	230	910	850
UCTU211-600	표준품	표준품	55	115	44	230	1010	950
UCTU211-700	표준품	표준품	55	115	44	230	1110	1050
UCTU211-800	표준품	표준품	55	115	44	230	1210	1150
UCTU211-900	표준품	표준품	55	115	44	230	1310	1250
UCTU212-500	표준품	표준품	60	120	44	240	920	860
UCTU212-600	표준품	표준품	60	120	44	240	1020	960
UCTU212-700	표준품	표준품	60	120	44	240	1120	1060
UCTU212-800	표준품	표준품	60	120	44	240	1220	1160
UCTU212-900	표준품	표준품	60	120	44	240	1320	1260
UCTU313-500	표준품	표준품	65	145	55	285	940	880
UCTU313-600	표준품	표준품	65	145	55	285	1040	980
UCTU313-700	표준품	표준품	65	145	55	285	1140	1080
UCTU313-800	표준품	표준품	65	145	55	285	1240	1180
UCTU313-900	표준품	표준품	65	145	55	285	1340	1280
UCTU314-500	표준품	표준품	70	150	55	295	960	900
UCTU314-600	표준품	표준품	70	150	55	295	1060	1000
UCTU314-700	표준품	표준품	70	150	55	295	1160	1100
UCTU314-800	표준품	표준품	70	150	55	295	1260	1200
UCTU314-900	표준품	표준품	70	150	55	295	1360	1300
UCTU315-500	표준품	표준품	75	155	55	305	980	920
UCTU315-600	표준품	표준품	75	155	55	305	1080	1020
UCTU315-700	표준품	표준품	75	155	55	305	1180	1120
UCTU315-800	표준품	표준품	75	155	55	305	1280	1220
UCTU315-900	표준품	표준품	75	155	55	305	1380	1320
UCTU316-500	표준품	표준품	80	160	55	315	1000	940
UCTU316-600	표준품	표준품	80	160	55	315	1100	1040
UCTU316-700	표준품	표준품	80	160	55	315	1200	1140
UCTU316-800	표준품	표준품	80	160	55	315	1300	1240
UCTU316-900	표준품	표준품	80	160	55	315	1400	1340
UCTU317-500	표준품	표준품	85	165	55	325	1020	960
UCTU317-600	표준품	표준품	85	165	55	325	1120	1060
UCTU317-700	표준품	표준품	85	165	55	325	1220	1160
UCTU317-800	표준품	표준품	85	165	55	325	1320	1260
UCTU317-900	표준품	표준품	85	165	55	325	1420	1360
UCTU318-500	표준품	표준품	90	170	55	335	1050	990
UCTU318-600	표준품	표준품	90	170	55	335	1150	1090
UCTU318-700	표준품	표준품	90	170	55	335	1250	1190
UCTU318-800	표준품	표준품	90	170	55	335	1350	1290
UCTU318-900	표준품	표준품	90	170	55	335	1450	1390

형식	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	취부 볼트 호칭
형식	N	T	T1	B	S	취부 볼트 호칭
형식	N	T	T1	B	S	취부 볼트 호칭
UCTU208-500	22	500	155	49.2	19	M18
UCTU208-600	22	600	155	49.2	19	M18
UCTU208-700	22	700	155	49.2	19	M18
UCTU208-800	22	800	155	49.2	19	M18
UCTU208-900	22	900	155	49.2	19	M18
UCTU209-500	22	500	160	49.2	19	M18
UCTU209-600	22	600	160	49.2	19	M18
UCTU209-700	22	700	160	49.2	19	M18
UCTU209-800	22	800	160	49.2	19	M18
UCTU209-900	22	900	160	49.2	19	M18
UCTU210-500	22	500	165	51.6	19	M18
UCTU210-600	22	600	165	51.6	19	M18
UCTU210-700	22	700	165	51.6	19	M18
UCTU210-800	22	800	165	51.6	19	M18
UCTU210-900	22	900	165	51.6	19	M18
UCTU211-500	22	500	175	55.6	22.2	M18
UCTU211-600	22	600	175	55.6	22.2	M18
UCTU211-700	22	700	175	55.6	22.2	M18
UCTU211-800	22	800	175	55.6	22.2	M18
UCTU211-900	22	900	175	55.6	22.2	M18
UCTU212-500	22	500	180	65.1	25.4	M18
UCTU212-600	22	600	180	65.1	25.4	M18
UCTU212-700	22	700	180	65.1	25.4	M18
UCTU212-800	22	800	180	65.1	25.4	M18
UCTU212-900	22	900	180	65.1	25.4	M18
UCTU313-500	22	500	190	75	30	M18
UCTU313-600	22	600	190	75	30	M18
UCTU313-700	22	700	190	75	30	M18
UCTU313-800	22	800	190	75	30	M18
UCTU313-900	22	900	190	75	30	M18
UCTU314-500	22	500	200	78	33	M18
UCTU314-600	22	600	200	78	33	M18
UCTU314-700	22	700	200	78	33	M18
UCTU314-800	22	800	200	78	33	M18
UCTU314-900	22	900	200	78	33	M18
UCTU315-500	22	500	210	82	32	M18
UCTU315-600	22	600	210	82	32	M18
UCTU315-700	22	700	210	82	32	M18
UCTU315-800	22	800	210	82	32	M18
UCTU315-900	22	900	210	82	32	M18
UCTU316-500	22	500	220	86	34	M18
UCTU316-600	22	600	220	86	34	M18
UCTU316-700	22	700	220	86	34	M18
UCTU316-800	22	800	220	86	34	M18
UCTU316-900	22	900	220	86	34	M18
UCTU317-500	22	500	230	96	40	M18
UCTU317-600	22	600	230	96	40	M18
UCTU317-700	22	700	230	96	40	M18
UCTU317-800	22	800	230	96	40	M18
UCTU317-900	22	900	230	96	40	M18
UCTU318-500	22	500	245	96	40	M18
UCTU318-600	22	600	245	96	40	M18
UCTU318-700	22	700	245	96	40	M18
UCTU318-800	22	800	245	96	40	M18
UCTU318-900	22	900	245	96	40	M18

형식	적용베어링	적용베어링	적용베어링	적용베어링
형식	호칭번호	기본정격하중(kN)	기본정격하중(kN)	계수 f0
형식	호칭번호	Cr	C0r	계수 f0
UCTU208-500	UC208	29.1	17.8	14
UCTU208-600	UC208	29.1	17.8	14
UCTU208-700	UC208	29.1	17.8	14
UCTU208-800	UC208	29.1	17.8	14
UCTU208-900	UC208	29.1	17.8	14
UCTU209-500	UC209	34.1	21.3	14
UCTU209-600	UC209	34.1	21.3	14
UCTU209-700	UC209	34.1	21.3	14
UCTU209-800	UC209	34.1	21.3	14
UCTU209-900	UC209	34.1	21.3	14
UCTU210-500	UC210	35.1	23.3	14.4
UCTU210-600	UC210	35.1	23.3	14.4
UCTU210-700	UC210	35.1	23.3	14.4
UCTU210-800	UC210	35.1	23.3	14.4
UCTU210-900	UC210	35.1	23.3	14.4
UCTU211-500	UC211	43.4	29.4	14.4
UCTU211-600	UC211	43.4	29.4	14.4
UCTU211-700	UC211	43.4	29.4	14.4
UCTU211-800	UC211	43.4	29.4	14.4
UCTU211-900	UC211	43.4	29.4	14.4
UCTU212-500	UC212	52.4	36.2	14.4
UCTU212-600	UC212	52.4	36.2	14.4
UCTU212-700	UC212	52.4	36.2	14.4
UCTU212-800	UC212	52.4	36.2	14.4
UCTU212-900	UC212	52.4	36.2	14.4
UCTU313-500	UC313	92.7	59.9	13.2
UCTU313-600	UC313	92.7	59.9	13.2
UCTU313-700	UC313	92.7	59.9	13.2
UCTU313-800	UC313	92.7	59.9	13.2
UCTU313-900	UC313	92.7	59.9	13.2
UCTU314-500	UC314	104	68.2	13.2
UCTU314-600	UC314	104	68.2	13.2
UCTU314-700	UC314	104	68.2	13.2
UCTU314-800	UC314	104	68.2	13.2
UCTU314-900	UC314	104	68.2	13.2
UCTU315-500	UC315	113	77.2	13.2
UCTU315-600	UC315	113	77.2	13.2
UCTU315-700	UC315	113	77.2	13.2
UCTU315-800	UC315	113	77.2	13.2
UCTU315-900	UC315	113	77.2	13.2
UCTU316-500	UC316	123	86.7	13.3
UCTU316-600	UC316	123	86.7	13.3
UCTU316-700	UC316	123	86.7	13.3
UCTU316-800	UC316	123	86.7	13.3
UCTU316-900	UC316	123	86.7	13.3
UCTU317-500	UC317	133	96.8	13.3
UCTU317-600	UC317	133	96.8	13.3
UCTU317-700	UC317	133	96.8	13.3
UCTU317-800	UC317	133	96.8	13.3
UCTU317-900	UC317	133	96.8	13.3
UCTU318-500	UC318	143	107	13.3
UCTU318-600	UC318	143	107	13.3
UCTU318-700	UC318	143	107	13.3
UCTU318-800	UC318	143	107	13.3
UCTU318-900	UC318	143	107	13.3

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	참고 유니트질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	참고 유니트질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	참고 유니트질량 (kg)	견적의뢰 및 주문
UCTU208-500	P	2,013,000	-	-	-	21	견적의뢰 / 주문
UCTU208-600	P	2,079,000	-	-	-	22	견적의뢰 / 주문
UCTU208-700	P	2,134,000	-	-	-	24	견적의뢰 / 주문
UCTU208-800	P	2,189,000	-	-	-	26	견적의뢰 / 주문
UCTU208-900	P	2,233,000	-	-	-	28	견적의뢰 / 주문
UCTU209-500	P	2,090,000	-	-	-	22	견적의뢰 / 주문
UCTU209-600	P	2,156,000	-	-	-	24	견적의뢰 / 주문
UCTU209-700	P	2,211,000	-	-	-	25	견적의뢰 / 주문
UCTU209-800	P	2,266,000	-	-	-	27	견적의뢰 / 주문
UCTU209-900	P	2,332,000	-	-	-	29	견적의뢰 / 주문
UCTU210-500	P	2,233,000	-	-	-	23	견적의뢰 / 주문
UCTU210-600	P	2,299,000	-	-	-	25	견적의뢰 / 주문
UCTU210-700	P	2,398,000	-	-	-	27	견적의뢰 / 주문
UCTU210-800	P	2,464,000	-	-	-	28	견적의뢰 / 주문
UCTU210-900	P	2,530,000	-	-	-	30	견적의뢰 / 주문
UCTU211-500	P	2,420,000	-	-	-	25	견적의뢰 / 주문
UCTU211-600	P	2,508,000	-	-	-	27	견적의뢰 / 주문
UCTU211-700	P	2,662,000	-	-	-	28	견적의뢰 / 주문
UCTU211-800	P	2,728,000	-	-	-	30	견적의뢰 / 주문
UCTU211-900	P	2,816,000	-	-	-	32	견적의뢰 / 주문
UCTU212-500	P	2,684,000	-	-	-	26	견적의뢰 / 주문
UCTU212-600	P	2,728,000	-	-	-	28	견적의뢰 / 주문
UCTU212-700	P	2,904,000	-	-	-	30	견적의뢰 / 주문
UCTU212-800	P	2,992,000	-	-	-	31	견적의뢰 / 주문
UCTU212-900	P	3,124,000	-	-	-	33	견적의뢰 / 주문
UCTU313-500	P	4,026,000	-	-	-	40	견적의뢰 / 주문
UCTU313-600	P	4,180,000	-	-	-	43	견적의뢰 / 주문
UCTU313-700	P	4,356,000	-	-	-	46	견적의뢰 / 주문
UCTU313-800	P	4,510,000	-	-	-	49	견적의뢰 / 주문
UCTU313-900	P	4,642,000	-	-	-	51	견적의뢰 / 주문
UCTU314-500	P	4,444,000	-	-	-	44	견적의뢰 / 주문
UCTU314-600	P	4,664,000	-	-	-	46	견적의뢰 / 주문
UCTU314-700	P	4,884,000	-	-	-	48	견적의뢰 / 주문
UCTU314-800	P	5,038,000	-	-	-	51	견적의뢰 / 주문
UCTU314-900	P	5,148,000	-	-	-	53	견적의뢰 / 주문
UCTU315-500	P	5,126,000	-	-	-	54	견적의뢰 / 주문
UCTU315-600	P	5,346,000	-	-	-	57	견적의뢰 / 주문
UCTU315-700	P	5,500,000	-	-	-	59	견적의뢰 / 주문
UCTU315-800	P	5,632,000	-	-	-	61	견적의뢰 / 주문
UCTU315-900	P	5,808,000	-	-	-	64	견적의뢰 / 주문
UCTU316-500	P	5,698,000	-	-	-	57	견적의뢰 / 주문
UCTU316-600	P	5,962,000	-	-	-	60	견적의뢰 / 주문
UCTU316-700	P	6,116,000	-	-	-	62	견적의뢰 / 주문
UCTU316-800	P	6,248,000	-	-	-	64	견적의뢰 / 주문
UCTU316-900	P	6,380,000	-	-	-	67	견적의뢰 / 주문
UCTU317-500	P	6,204,000	-	-	-	62	견적의뢰 / 주문
UCTU317-600	P	6,314,000	-	-	-	64	견적의뢰 / 주문
UCTU317-700	P	6,446,000	-	-	-	67	견적의뢰 / 주문
UCTU317-800	P	6,622,000	-	-	-	69	견적의뢰 / 주문
UCTU317-900	P	6,798,000	-	-	-	71	견적의뢰 / 주문
UCTU318-500	P	6,578,000	-	-	-	65	견적의뢰 / 주문
UCTU318-600	P	6,776,000	-	-	-	67	견적의뢰 / 주문
UCTU318-700	P	6,842,000	-	-	-	70	견적의뢰 / 주문
UCTU318-800	P	6,930,000	-	-	-	72	견적의뢰 / 주문
UCTU318-900	P	7,062,000	-	-	-	74	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
