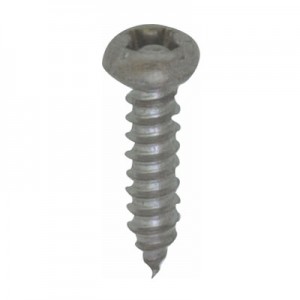

TNTK 티탄합금십자구멍붙이접시태핑나사
와이에이치티 ( YHT )
|
공통사양
캐드자료
카탈로그
|
|
|
관련이미지 | |
상세사양 |
|
| 28건 중 1~28건 표시 | |

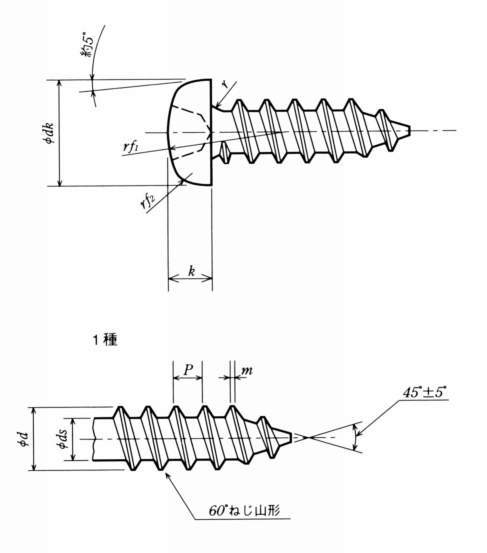

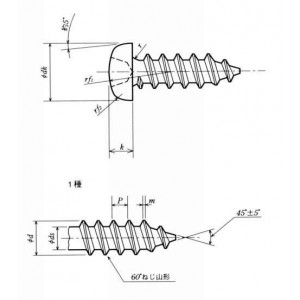

| 형식 | 나사 호칭경 | 길이 l (mm) | 포장개수 | dk(mm) | k(mm) | d(mm) | P (mm) | 나사산 수 25.4mm당 | m 최대 (mm) | rf1 약 (mm) | rf2 약 (mm) | 십자구멍(H형)(mm) | r 최대 (mm) | ||||||
| 기준치수 | 허용차 | 기준치수 | 허용차 | 기준치수 | 허용차 | 날개길이 참고 | q(게이지침몰깊이) | 십자구멍 번호 | |||||||||||
| 최대 | 최소 | ||||||||||||||||||
| TNTK3-5 | 3 | 5 | 1 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK3-5-50 | 3 | 5 | 50 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK3-6 | 3 | 6 | 1 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK3-6-50 | 3 | 6 | 50 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK3-8 | 3 | 8 | 1 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK3-8-50 | 3 | 8 | 50 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK3-10 | 3 | 10 | 1 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK3-10-50 | 3 | 10 | 50 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK3-12 | 3 | 12 | 1 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK3-12-50 | 3 | 12 | 50 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK3-16 | 3 | 16 | 1 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK3-16-50 | 3 | 16 | 50 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK3-20 | 3 | 20 | 1 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK3-20-50 | 3 | 20 | 50 | 5.5 | 0-0.5 | 2 | ±0.15 | 3.1 | 3 | 1.06 | 24 | 0.1 | 7 | 1 | 3.6 | 1.43 | 0.86 | 2 | 0.4 |
| TNTK4-8 | 4 | 8 | 1 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
| TNTK4-8-50 | 4 | 8 | 50 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
| TNTK4-10 | 4 | 10 | 1 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
| TNTK4-10-50 | 4 | 10 | 50 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
| TNTK4-12 | 4 | 12 | 1 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
| TNTK4-12-50 | 4 | 12 | 50 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
| TNTK4-16 | 4 | 16 | 1 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
| TNTK4-16-50 | 4 | 16 | 50 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
| TNTK4-20 | 4 | 20 | 1 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
| TNTK4-20-50 | 4 | 20 | 50 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
| TNTK4-25 | 4 | 25 | 1 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
| TNTK4-25-50 | 4 | 25 | 50 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
| TNTK4-30 | 4 | 30 | 1 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
| TNTK4-30-50 | 4 | 30 | 50 | 7 | 0-0.5 | 2.6 | ±0.15 | 4.15 | 4 | 1.59 | 16 | 0.1 | 9 | 1.3 | 4.2 | 2.03 | 1.45 | 2 | 0.5 |
 |
