HOME > 치구·볼트·너트 > 볼트·너트·와샤 > YHT나사 > 작은나사 > PNTK 티탄십자구멍붙이접시작은나사

작은나사

PNTK 티탄십자구멍붙이접시작은나사

와이에이치티 ( YHT )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


28건 중 1~28건 표시

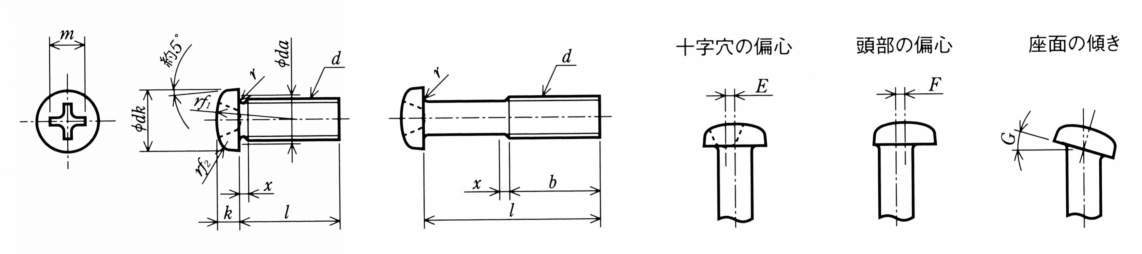

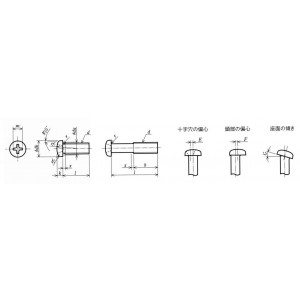

형식	나사 호칭 d	l (mm)	포장개수	피치 P (mm)	십자구멍 번호	dk(mm)	dk(mm)
형식	나사 호칭 d	l (mm)	포장개수	피치 P (mm)	십자구멍 번호	기준치수	허용차
PNTK3-10	M3	10	1	0.5	2	5.5	0-0.5
PNTK3-10-100	M3	10	100	0.5	2	5.5	0-0.5
PNTK3-16	M3	16	1	0.5	2	5.5	0-0.5
PNTK3-16-100	M3	16	100	0.5	2	5.5	0-0.5
PNTK4-10	M4	10	1	0.7	2	7	0-0.5
PNTK4-10-100	M4	10	100	0.7	2	7	0-0.5
PNTK4-16	M4	16	1	0.7	2	7	0-0.5
PNTK4-16-100	M4	16	100	0.7	2	7	0-0.5
PNTK4-20	M4	20	1	0.7	2	7	0-0.5
PNTK4-20-100	M4	20	100	0.7	2	7	0-0.5
PNTK4-25	M4	25	1	0.7	2	7	0-0.5
PNTK4-25-100	M4	25	100	0.7	2	7	0-0.5
PNTK4-30	M4	30	1	0.7	2	7	0-0.5
PNTK4-30-100	M4	30	100	0.7	2	7	0-0.5
PNTK5-10	M5	10	1	0.8	2	9	0-0.6
PNTK5-10-100	M5	10	100	0.8	2	9	0-0.6
PNTK5-16	M5	16	1	0.8	2	9	0-0.6
PNTK5-16-100	M5	16	100	0.8	2	9	0-0.6
PNTK5-20	M5	20	1	0.8	2	9	0-0.6
PNTK5-20-100	M5	20	100	0.8	2	9	0-0.6
PNTK5-25	M5	25	1	0.8	2	9	0-0.6
PNTK5-25-100	M5	25	100	0.8	2	9	0-0.6
PNTK5-30	M5	30	1	0.8	2	9	0-0.6
PNTK5-30-50	M5	30	50	0.8	2	9	0-0.6
PNTK5-40	M5	40	1	0.8	2	9	0-0.6
PNTK5-40-50	M5	40	50	0.8	2	9	0-0.6
PNTK5-50	M5	50	1	0.8	2	9	0-0.6
PNTK5-50-50	M5	50	50	0.8	2	9	0-0.6

형식	k(mm)	k(mm)	rf1 약 (mm)	rf2 약 (mm)	m 참고 (mm)	q(mm)	q(mm)
형식	기준치수	허용차	rf1 약 (mm)	rf2 약 (mm)	m 참고 (mm)	최대	최소
PNTK3-10	2	±0.15	7	1	3.6	1.43	0.86
PNTK3-10-100	2	±0.15	7	1	3.6	1.43	0.86
PNTK3-16	2	±0.15	7	1	3.6	1.43	0.86
PNTK3-16-100	2	±0.15	7	1	3.6	1.43	0.86
PNTK4-10	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNTK4-10-100	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNTK4-16	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNTK4-16-100	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNTK4-20	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNTK4-20-100	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNTK4-25	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNTK4-25-100	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNTK4-30	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNTK4-30-100	2.6	±0.15	9	1.3	4.2	2.03	1.45
PNTK5-10	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNTK5-10-100	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNTK5-16	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNTK5-16-100	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNTK5-20	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNTK5-20-100	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNTK5-25	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNTK5-25-100	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNTK5-30	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNTK5-30-50	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNTK5-40	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNTK5-40-50	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNTK5-50	3.3	±0.15	12	1.6	4.9	2.73	2.14
PNTK5-50-50	3.3	±0.15	12	1.6	4.9	2.73	2.14

형식	r 최소 (mm)	da 최대 (mm)	E 최대 (mm)	F 최대 (mm)	G 최대
형식	r 최소 (mm)	da 최대 (mm)	E 최대 (mm)	F 최대 (mm)	G 최대
PNTK3-10	0.1	3.6	0.25	0.2	2°
PNTK3-10-100	0.1	3.6	0.25	0.2	2°
PNTK3-16	0.1	3.6	0.25	0.2	2°
PNTK3-16-100	0.1	3.6	0.25	0.2	2°
PNTK4-10	0.2	4.7	0.3	0.2	2°
PNTK4-10-100	0.2	4.7	0.3	0.2	2°
PNTK4-16	0.2	4.7	0.3	0.2	2°
PNTK4-16-100	0.2	4.7	0.3	0.2	2°
PNTK4-20	0.2	4.7	0.3	0.2	2°
PNTK4-20-100	0.2	4.7	0.3	0.2	2°
PNTK4-25	0.2	4.7	0.3	0.2	2°
PNTK4-25-100	0.2	4.7	0.3	0.2	2°
PNTK4-30	0.2	4.7	0.3	0.2	2°
PNTK4-30-100	0.2	4.7	0.3	0.2	2°
PNTK5-10	0.2	5.7	0.35	0.25	2°
PNTK5-10-100	0.2	5.7	0.35	0.25	2°
PNTK5-16	0.2	5.7	0.35	0.25	2°
PNTK5-16-100	0.2	5.7	0.35	0.25	2°
PNTK5-20	0.2	5.7	0.35	0.25	2°
PNTK5-20-100	0.2	5.7	0.35	0.25	2°
PNTK5-25	0.2	5.7	0.35	0.25	2°
PNTK5-25-100	0.2	5.7	0.35	0.25	2°
PNTK5-30	0.2	5.7	0.35	0.25	2°
PNTK5-30-50	0.2	5.7	0.35	0.25	2°
PNTK5-40	0.2	5.7	0.35	0.25	2°
PNTK5-40-50	0.2	5.7	0.35	0.25	2°
PNTK5-50	0.2	5.7	0.35	0.25	2°
PNTK5-50-50	0.2	5.7	0.35	0.25	2°

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
PNTK3-10	P	1,760	-	-	-	-	견적의뢰 / 주문
PNTK3-10-100	C	88,000	-	-	-	-	견적의뢰 / 주문
PNTK3-16	P	2,200	-	-	-	-	견적의뢰 / 주문
PNTK3-16-100	C	110,000	-	-	-	-	견적의뢰 / 주문
PNTK4-10	P	2,640	-	-	-	-	견적의뢰 / 주문
PNTK4-10-100	C	132,000	-	-	-	-	견적의뢰 / 주문
PNTK4-16	P	3,520	-	-	-	-	견적의뢰 / 주문
PNTK4-16-100	C	176,000	-	-	-	-	견적의뢰 / 주문
PNTK4-20	P	5,060	-	-	-	-	견적의뢰 / 주문
PNTK4-20-100	C	255,200	-	-	-	-	견적의뢰 / 주문
PNTK4-25	P	5,940	-	-	-	-	견적의뢰 / 주문
PNTK4-25-100	C	299,200	-	-	-	-	견적의뢰 / 주문
PNTK4-30	P	6,600	-	-	-	-	견적의뢰 / 주문
PNTK4-30-100	C	330,000	-	-	-	-	견적의뢰 / 주문
PNTK5-10	P	5,720	-	-	-	-	견적의뢰 / 주문
PNTK5-10-100	C	286,000	-	-	-	-	견적의뢰 / 주문
PNTK5-16	P	6,380	-	-	-	-	견적의뢰 / 주문
PNTK5-16-100	C	321,200	-	-	-	-	견적의뢰 / 주문
PNTK5-20	P	6,820	-	-	-	-	견적의뢰 / 주문
PNTK5-20-100	C	343,200	-	-	-	-	견적의뢰 / 주문
PNTK5-25	P	7,480	-	-	-	-	견적의뢰 / 주문
PNTK5-25-100	C	374,000	-	-	-	-	견적의뢰 / 주문
PNTK5-30	P	8,800	-	-	-	-	견적의뢰 / 주문
PNTK5-30-50	C	220,000	-	-	-	-	견적의뢰 / 주문
PNTK5-40	P	10,340	-	-	-	-	견적의뢰 / 주문
PNTK5-40-50	C	259,600	-	-	-	-	견적의뢰 / 주문
PNTK5-50	P	11,000	-	-	-	-	견적의뢰 / 주문
PNTK5-50-50	C	277,200	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
