HOME > 축수 > 어댑터·블록 > 플럼머블록 > 플러머블록 SN500형

플럼머블록

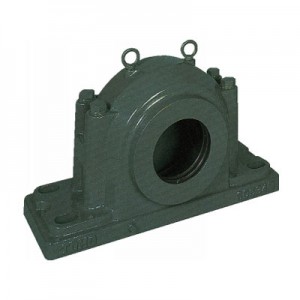

플러머블록 SN500형

토호코포레이션(주) ( TOHO CORPORATION )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


20건 중 1~20건 표시

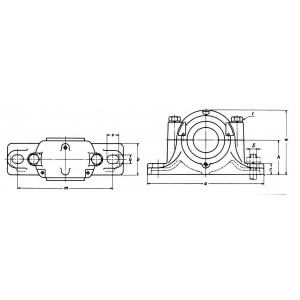

형 식	축경 d1 (mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)
형 식	축경 d1 (mm)	h	a	b	c	l	w	m	u	v	D	g	t	s
형 식	축경 d1 (mm)	h	a	b	c	l	w	m	u	v	D	g	t	s
SN506	25	50	185	52	22	77	90	150	15	20	62	30	M8	M12
SN507	30	50	185	52	22	82	95	150	15	20	72	33	M10	M12
SN508	35	60	205	60	25	85	110	170	15	20	80	33	M10	M12
SN509	40	60	205	60	25	85	112	170	15	20	85	31	M10	M12
SN510	45	60	205	60	25	90	115	170	15	20	90	33	M10	M12
SN511	50	70	255	70	28	95	130	210	18	23	100	33	M12	M16
SN512	55	70	255	70	30	105	135	210	18	23	110	38	M12	M16
SN513	60	80	275	80	30	110	150	230	18	23	120	43	M12	M16
SN515	65	80	280	80	30	115	155	230	18	23	130	41	M12	M16
SN516	70	95	315	90	32	120	175	260	22	27	140	43	M16	M20
SN517	75	95	320	90	32	125	185	260	22	27	150	46	M16	M20
SN518	80	100	345	100	35	145	195	290	22	27	160	62.4	M16	M20
SN519	85	112	345	100	35	140	210	290	22	27	170	53	M16	M20
SN520	90	112	380	110	40	160	218	320	26	32	180	70.3	M20	M24
SN522	100	125	410	120	45	175	240	350	26	32	200	80	M20	M24
SN524	110	140	410	120	45	185	270	350	26	32	215	86	M20	M24
SN526	115	150	445	130	50	190	290	380	28	36	230	90	M24	M24
SN528	125	150	500	150	50	205	305	420	33	42	250	98	M24	M30
SN530	135	160	530	160	60	220	325	450	33	42	270	106	M24	M30
SN532	140	170	550	160	60	235	345	470	33	42	290	114	M24	M30

형 식	적용자동조심볼베어링1200형	적용자동조심볼베어링1200형	적용자동조심볼베어링1200형	적용자동조심볼베어링1200형	적용자동조심볼베어링2200형	적용자동조심볼베어링2200형	적용자동조심볼베어링2200형	적용자동조심볼베어링2200형
형 식	호칭번호	어댑터 형식	위치결정고리	위치결정고리	호칭번호	어댑터 형식	위치결정고리	위치결정고리
형 식	호칭번호	어댑터 형식	형식	개수	호칭번호	어댑터 형식	형식	개수
SN506	1206K	H206X	SR62×7	2	2206K	H306X	SR62×10	1
SN507	1207K	H207X	SR72×8	2	2207K	H307X	SR72×10	1
SN508	1208K	H208X	SR80×7.5	2	2208K	H308X	SR80×10	1
SN509	1209K	H209X	SR85×6	2	2209K	H309X	SR85×8	1
SN510	1210K	H210X	SR90×6.5	2	2210K	H310X	SR90×10	1
SN511	1211K	H211X	SR100×6	2	2211K	H311X	SR100×8	1
SN512	1212K	H212X	SR110×8	2	2212K	H312X	SR110×10	1
SN513	1213K	H213X	SR120×10	2	2213K	H313X	SR120×12	1
SN515	1215K	H215X	SR130×8	2	2215K	H315X	SR130×10	1
SN516	1216K	H216X	SR140×8.5	2	2216K	H316X	SR140×10	1
SN517	1217K	H217X	SR150×9	2	2217K	H317X	SR150×10	1
SN518	1218K	H218X	SR160×16.2	2	2218K	H318X	SR160×11.2	2
SN519	1219K	H219X	SR170×10.5	2	2219K	H319X	SR170×10	1
SN520	1220K	H220X	SR180×18.1	2	2220K	H320X	SR180×12.1	2
SN522	1222K	H222X	SR200×21	2	2222K	H322X	SR200×13.5	2
SN524	-	-	-	-	-	-	-	-
SN526	-	-	-	-	-	-	-	-
SN528	-	-	-	-	-	-	-	-
SN530	-	-	-	-	-	-	-	-
SN532	-	-	-	-	-	-	-	-

형 식	적용자동조심롤러베어링22200형	적용자동조심롤러베어링22200형	적용자동조심롤러베어링22200형	적용자동조심롤러베어링22200형	적용자동조심롤러베어링23200형	적용자동조심롤러베어링23200형	적용자동조심롤러베어링23200형	적용자동조심롤러베어링23200형
형 식	호칭번호	어댑터 형식	위치결정고리	위치결정고리	호칭번호	어댑터 형식	위치결정고리	위치결정고리
형 식	호칭번호	어댑터 형식	형식	개수	호칭번호	어댑터 형식	형식	개수
SN506	-	-	-	-	-	-	-	-
SN507	-	-	-	-	-	-	-	-
SN508	22208CK	H308X	SR80×10	1	-	-	-	-
SN509	22209CK	H309X	SR85×8	1	-	-	-	-
SN510	22210CK	H310X	SR90×10	1	-	-	-	-
SN511	22211BK	H311X	SR100×8	1	-	-	-	-
SN512	22212BK	H312X	SR110×10	1	-	-	-	-
SN513	22213BK	H313X	SR120×12	1	-	-	-	-
SN515	22215BK	H315X	SR130×10	1	-	-	-	-
SN516	22216BK	H316X	SR140×10	1	-	-	-	-
SN517	22217BK	H317X	SR150×10	1	-	-	-	-
SN518	22218BK	H318X	SR160×11.2	2	23218BK	H2318X	SR160×10	1
SN519	22219BK	H319X	SR170×10	1	-	-	-	-
SN520	22220BK	H320X	SR180×12.1	2	23220BK	H2320X	SR180×10	1
SN522	22222BK	H322X	SR200×13.5	2	23222BK	H2322X	SR200×10	1
SN524	22224BK	H3124X	SR215×14	2	23224BK	H2324X	SR215×10	1
SN526	22226BK	H3126	SR230×13	2	23226BK	H2326	SR230×10	1
SN528	22228BK	H3128	SR250×15	2	23228BK	H2328	SR250×10	1
SN530	22230BK	H3130	SR270×16.5	2	23230BK	H2330	SR270×10	1
SN532	22232BK	H3132	SR290×17	2	23232BK	H2332	SR290×10	1

형 식	오일씰	오일씰
형 식	형식	개수
형 식	형식	개수
SN506	ZF6	2
SN507	ZF7	2
SN508	ZF8	2
SN509	ZF9	2
SN510	ZF10	2
SN511	ZF11	2
SN512	ZF12	2
SN513	ZF13	2
SN515	ZF15	2
SN516	ZF16	2
SN517	ZF17	2
SN518	ZF18	2
SN519	ZF19	2
SN520	ZF20	2
SN522	ZF22	2
SN524	ZF24	2
SN526	ZF26	2
SN528	ZF28	2
SN530	ZF30	2
SN532	ZF32	2

형 식	단위	판매정가 (원)	기준납기	기준납기	기준납기	중량 (kg)	견적의뢰 및 주문
형 식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	중량 (kg)	견적의뢰 및 주문
형 식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	중량 (kg)	견적의뢰 및 주문
SN506	P	182,600	-	-	-	2	견적의뢰 / 주문
SN507	P	187,000	-	-	-	2	견적의뢰 / 주문
SN508	P	209,000	-	-	-	3	견적의뢰 / 주문
SN509	P	220,000	-	-	-	3	견적의뢰 / 주문
SN510	P	231,000	-	-	-	3	견적의뢰 / 주문
SN511	P	286,000	-	-	-	4	견적의뢰 / 주문
SN512	P	308,000	-	-	-	5	견적의뢰 / 주문
SN513	P	374,000	-	-	-	5	견적의뢰 / 주문
SN515	P	409,200	-	-	-	7	견적의뢰 / 주문
SN516	P	550,000	-	-	-	9	견적의뢰 / 주문
SN517	P	594,000	-	-	-	9	견적의뢰 / 주문
SN518	P	682,000	-	-	-	12	견적의뢰 / 주문
SN519	P	748,000	-	-	-	14	견적의뢰 / 주문
SN520	P	924,000	-	-	-	16	견적의뢰 / 주문
SN522	P	1,100,000	-	-	-	20	견적의뢰 / 주문
SN524	P	1,254,000	-	-	-	24	견적의뢰 / 주문
SN526	P	1,496,000	-	-	-	30	견적의뢰 / 주문
SN528	P	1,716,000	-	-	-	38	견적의뢰 / 주문
SN530	P	2,112,000	-	-	-	45	견적의뢰 / 주문
SN532	P	2,574,000	-	-	-	50	견적의뢰 / 주문
