상품 상세보기 : 뒤틀림코일스프링 - 비틀림코일스프링 B타입

HOME > 동력전달주변기기 > 스프링 > 뒤틀림코일스프링 > 비틀림코일스프링 B타입

뒤틀림코일스프링

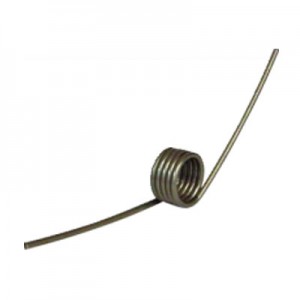

비틀림코일스프링 B타입

(주)쇼와스프링제작소 ( SHOWA SPRING )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


90건 중 1~90건 표시

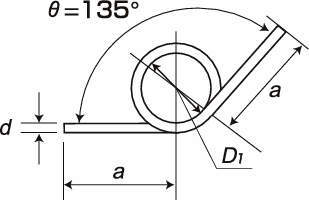

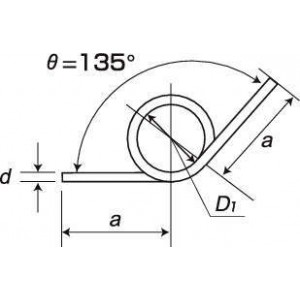

형식	권수	내경 D1 (mm)	선경 d (mm)	암길이 a (mm)	허용비틀림각도 Φd (deg)	허용토크	허용토크	스프링정수	스프링정수	안내봉직경 (mm)	포장개수
형식	권수	내경 D1 (mm)	선경 d (mm)	암길이 a (mm)	허용비틀림각도 Φd (deg)	(N?mm)	(kgf?mm)	(N?mm/deg)	(gf?mm/deg)	안내봉직경 (mm)	포장개수
STB03-03-011	3.125	3	0.3	15	65	2.62	0.27	0.04	4.1	2.5	10
STB03-03-014	4.125	3	0.3	15	86	2.62	0.27	0.03	3.1	2.5	10
STB03-03-021	5.125	3	0.3	15	108	2.62	0.27	0.024	2.5	2.5	10
STB03-04-015	3.125	3	0.4	15	51	6.23	0.64	0.122	12.5	2.5	10
STB03-04-019	4.125	3	0.4	15	66	6.23	0.64	0.093	9.5	2.5	10
STB03-04-028	5.125	3	0.4	15	83	6.23	0.64	0.075	7.6	2.5	10
STB03-05-019	3.125	3	0.5	15	40	11.43	1.17	0.29	29.6	2.5	10
STB03-05-024	4.125	3	0.5	15	52	11.43	1.17	0.22	22.4	2.5	10
STB03-05-035	5.125	3	0.5	15	65	11.43	1.17	0.177	18	2.5	10
STB04-04-015	3.125	4	0.4	15	66	6.23	0.64	0.094	9.7	3.4	10
STB04-04-019	4.125	4	0.4	15	87	6.23	0.64	0.072	7.3	3.4	10
STB04-04-028	5.125	4	0.4	15	108	6.23	0.64	0.058	5.8	3.4	10
STB04-05-019	3.125	4	0.5	15	51	11.43	1.17	0.225	23	3.4	10
STB04-05-024	4.125	4	0.5	15	67	11.43	1.17	0.171	17.5	3.4	10
STB04-05-035	5.125	4	0.5	15	84	11.43	1.17	0.137	14.1	3.4	10
STB04-06-022	3.125	4	0.6	15	43	19.8	2.02	0.457	46.7	3.4	10
STB04-06-029	4.125	4	0.6	15	58	19.8	2.02	0.35	35.7	3.4	10
STB04-06-042	5.125	4	0.6	15	71	19.8	2.02	0.279	28.5	3.4	10
STB05-05-019	3.125	5	0.5	20	62	11.43	1.17	0.184	18.8	4.3	10
STB05-05-024	4.125	5	0.5	20	81	11.43	1.17	0.139	14.3	4.3	10
STB05-05-035	5.125	5	0.5	20	101	11.43	1.17	0.112	11.5	4.3	10
STB05-06-022	3.125	5	0.6	20	52	19.8	2.02	0.375	38.3	4.3	10
STB05-06-029	4.125	5	0.6	20	69	19.8	2.02	0.284	29.1	4.3	10
STB05-06-042	5.125	5	0.6	20	86	19.8	2.02	0.229	23.1	4.3	10
STB05-08-030	3.125	5	0.8	20	39	44.71	4.56	1.146	117.1	4.3	10
STB05-08-039	4.125	5	0.8	20	51	44.71	4.56	0.868	88.7	4.3	10
STB05-08-056	5.125	5	0.8	20	64	44.71	4.56	0.698	71.4	4.3	10
STB06-06-022	3.125	6	0.6	25	62	19.8	2.02	0.318	32.5	5.2	5
STB06-06-029	4.125	6	0.6	25	82	19.8	2.02	0.241	24.7	5.2	5
STB06-06-042	5.125	6	0.6	25	101	19.8	2.02	0.194	19.8	5.2	5
STB06-08-030	3.125	6	0.8	25	45	44.71	4.56	0.997	99.8	5.2	5
STB06-08-039	4.125	6	0.8	25	60	44.71	4.56	0.74	75.6	5.2	5
STB06-08-056	5.125	6	0.8	25	75	44.71	4.56	0.596	60.9	5.2	5
STB06-10-037	3.125	6	1	25	37	87.83	8.97	2.318	236.8	5.2	5
STB06-10-048	4.125	6	1	25	50	87.83	8.97	1.756	179.4	5.2	5
STB06-10-070	5.125	6	1	25	62	87.83	8.97	1.413	144.4	5.2	5
STB07-07-026	3.125	7	0.7	30	62	31.56	3.22	0.506	51.7	6	5
STB07-07-034	4.125	7	0.7	30	82	31.56	3.22	0.383	39.1	6	5
STB07-07-049	5.125	7	0.7	30	102	31.56	3.22	0.308	31.5	6	5
STB07-09-033	3.125	7	0.9	30	47	64.23	6.56	0.003	137.7	6	5
STB07-09-043	4.125	7	0.9	30	62	64.23	6.56	1.021	104.3	6	5
STB07-09-063	5.125	7	0.9	30	78	64.23	6.56	0.822	83.9	6	5
STB07-12-045	3.125	7	1.2	30	34	142.57	14.54	4.104	419.2	6	5
STB07-12-058	4.125	7	1.2	30	45	142.57	14.54	3.109	317.6	6	5
STB07-12-084	5.125	7	1.2	30	57	142.57	14.54	2.502	255.6	6	5
STB08-08-030	3.125	8	0.8	35	59	44.71	4.56	0.755	77.2	6.8	5
STB08-08-039	4.125	8	0.8	35	78	44.71	4.56	0.572	58.5	6.8	5
STB08-08-056	5.125	8	0.8	35	97	44.71	4.56	0.461	47.1	6.8	5
STB08-09-033	2.125	8	0.9	35	36	64.23	6.56	1.76	179.8	6.8	5
STB08-09-043	3.125	8	0.9	35	53	64.23	6.56	1.197	122.2	6.8	5
STB08-09-063	5.125	8	0.9	35	88	64.23	6.56	0.73	74.5	6.8	5
STB08-12-045	3.125	8	1.2	35	39	142.57	14.54	3.658	373.7	6.8	5
STB08-12-058	4.125	8	1.2	35	52	142.57	14.54	2.772	283.1	6.8	5
STB08-12-084	5.125	8	1.2	35	64	142.57	14.54	2.231	227.9	6.8	5
STB09-09-033	2.125	9	0.9	40	40	64.23	6.56	1.582	161.6	7.7	5
STB09-09-043	3.125	9	0.9	40	59	64.23	6.56	1.076	109.9	7.7	5
STB09-09-063	5.125	9	0.9	40	97	64.23	6.56	0.656	67	7.7	5
STB09-12-045	3.125	9	1.2	40	43	142.57	14.54	3.3	337.1	7.7	5
STB09-12-058	4.125	9	1.2	40	57	142.57	14.54	2.5	255.4	7.7	5
STB09-12-084	5.125	9	1.2	40	71	142.57	14.54	2.012	205.5	7.7	5
STB09-14-052	2.125	9	1.4	40	26	228.4	23.33	8.817	900.7	7.7	5
STB09-14-067	4.125	9	1.4	40	50	228.4	23.33	4.542	464	7.7	5
STB09-14-098	5.125	9	1.4	40	62	228.4	23.33	3.656	373.5	7.7	5
STB10-10-037	3.125	10	1	45	59	87.83	8.97	1.475	150.7	8.5	2
STB10-10-048	4.125	10	1	45	78	87.83	8.97	1.117	114.2	8.5	2
STB10-10-070	6.125	10	1	45	116	87.83	8.97	0.752	76.9	8.5	2
STB10-14-052	2.125	10	1.4	45	28	228.4	23.33	8.043	821	8.5	2
STB10-14-067	3.125	10	1.4	45	41	228.4	23.33	5.469	558.7	8.5	2
STB10-14-098	6.125	10	1.4	45	81	228.4	23.33	2.79	285	8.5	2
STB10-16-059	3.125	10	1.6	45	35	322.05	32.9	9.17	936.7	8.5	2
STB10-16-077	4.125	10	1.6	45	46	322.05	32.9	6.947	709.6	8.5	2
STB10-16-112	6.125	10	1.6	45	81	322.05	32.9	4.678	477.9	8.5	2
STB12-12-045	2.125	12	1.2	50	38	142.57	14.54	3.749	383	9.5	2
STB12-12-058	3.125	12	1.2	50	56	142.57	14.54	2.549	260.4	9.5	2
STB12-12-084	6.125	12	1.2	50	109	142.57	14.54	1.301	132.9	9.5	2
STB12-16-059	2.125	12	1.6	50	28	322.05	32.9	11.502	1174.9	9.5	2
STB12-16-077	3.125	12	1.6	50	41	322.05	32.9	7.821	798.9	9.5	2
STB12-16-112	5.125	12	1.6	50	67	322.05	32.9	4.804	490.8	9.5	2
STB12-18-067	2.125	12	1.8	50	25	455.67	46.55	18.157	1854.8	9.5	2
STB12-18-087	3.125	12	1.8	50	37	455.67	46.55	12.347	1261.2	9.5	2
STB12-18-126	5.125	12	1.8	50	60	455.67	46.55	7.528	769	9.5	2
STB14-14-052	2.125	14	1.4	60	38	228.4	23.33	5.954	608.2	12	2
STB14-14-067	4.125	14	1.4	60	74	228.4	23.33	3.067	313.3	12	2
STB14-14-098	5.125	14	1.4	60	92	228.4	23.33	2.468	252.2	12	2
STB14-18-067	2.125	14	1.8	60	28	455.67	46.55	15.859	1620	12	2
STB14-18-087	4.125	14	1.8	60	55	455.67	46.55	8.169	834.5	12	2
STB14-18-126	5.125	14	1.8	60	69	455.67	46.55	6.575	671.7	12	2
STB14-20-074	2.125	14	2	60	26	628	64.15	23.869	2438.2	12	2
STB14-20-096	4.125	14	2	60	51	628	64.15	12.296	1256	12	2
STB14-20-140	5.125	14	2	60	63	628	64.15	9.897	1010.9	12	2

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
STB03-03-011	C	28,600	-	-	-	-	견적의뢰 / 주문
STB03-03-014	C	28,600	-	-	-	-	견적의뢰 / 주문
STB03-03-021	C	28,600	-	-	-	-	견적의뢰 / 주문
STB03-04-015	C	28,600	-	-	-	-	견적의뢰 / 주문
STB03-04-019	C	28,600	-	-	-	-	견적의뢰 / 주문
STB03-04-028	C	28,600	-	-	-	-	견적의뢰 / 주문
STB03-05-019	C	28,600	-	-	-	-	견적의뢰 / 주문
STB03-05-024	C	28,600	-	-	-	-	견적의뢰 / 주문
STB03-05-035	C	28,600	-	-	-	-	견적의뢰 / 주문
STB04-04-015	C	28,600	-	-	-	-	견적의뢰 / 주문
STB04-04-019	C	28,600	-	-	-	-	견적의뢰 / 주문
STB04-04-028	C	28,600	-	-	-	-	견적의뢰 / 주문
STB04-05-019	C	28,600	-	-	-	-	견적의뢰 / 주문
STB04-05-024	C	28,600	-	-	-	-	견적의뢰 / 주문
STB04-05-035	C	28,600	-	-	-	-	견적의뢰 / 주문
STB04-06-022	C	28,600	-	-	-	-	견적의뢰 / 주문
STB04-06-029	C	28,600	-	-	-	-	견적의뢰 / 주문
STB04-06-042	C	28,600	-	-	-	-	견적의뢰 / 주문
STB05-05-019	C	28,600	-	-	-	-	견적의뢰 / 주문
STB05-05-024	C	28,600	-	-	-	-	견적의뢰 / 주문
STB05-05-035	C	28,600	-	-	-	-	견적의뢰 / 주문
STB05-06-022	C	28,600	-	-	-	-	견적의뢰 / 주문
STB05-06-029	C	28,600	-	-	-	-	견적의뢰 / 주문
STB05-06-042	C	28,600	-	-	-	-	견적의뢰 / 주문
STB05-08-030	C	28,600	-	-	-	-	견적의뢰 / 주문
STB05-08-039	C	28,600	-	-	-	-	견적의뢰 / 주문
STB05-08-056	C	28,600	-	-	-	-	견적의뢰 / 주문
STB06-06-022	C	30,800	-	-	-	-	견적의뢰 / 주문
STB06-06-029	C	30,800	-	-	-	-	견적의뢰 / 주문
STB06-06-042	C	30,800	-	-	-	-	견적의뢰 / 주문
STB06-08-030	C	30,800	-	-	-	-	견적의뢰 / 주문
STB06-08-039	C	30,800	-	-	-	-	견적의뢰 / 주문
STB06-08-056	C	30,800	-	-	-	-	견적의뢰 / 주문
STB06-10-037	C	30,800	-	-	-	-	견적의뢰 / 주문
STB06-10-048	C	30,800	-	-	-	-	견적의뢰 / 주문
STB06-10-070	C	30,800	-	-	-	-	견적의뢰 / 주문
STB07-07-026	C	30,800	-	-	-	-	견적의뢰 / 주문
STB07-07-034	C	30,800	-	-	-	-	견적의뢰 / 주문
STB07-07-049	C	30,800	-	-	-	-	견적의뢰 / 주문
STB07-09-033	C	30,800	-	-	-	-	견적의뢰 / 주문
STB07-09-043	C	30,800	-	-	-	-	견적의뢰 / 주문
STB07-09-063	C	30,800	-	-	-	-	견적의뢰 / 주문
STB07-12-045	C	30,800	-	-	-	-	견적의뢰 / 주문
STB07-12-058	C	30,800	-	-	-	-	견적의뢰 / 주문
STB07-12-084	C	30,800	-	-	-	-	견적의뢰 / 주문
STB08-08-030	C	30,800	-	-	-	-	견적의뢰 / 주문
STB08-08-039	C	30,800	-	-	-	-	견적의뢰 / 주문
STB08-08-056	C	30,800	-	-	-	-	견적의뢰 / 주문
STB08-09-033	C	30,800	-	-	-	-	견적의뢰 / 주문
STB08-09-043	C	30,800	-	-	-	-	견적의뢰 / 주문
STB08-09-063	C	30,800	-	-	-	-	견적의뢰 / 주문
STB08-12-045	C	30,800	-	-	-	-	견적의뢰 / 주문
STB08-12-058	C	30,800	-	-	-	-	견적의뢰 / 주문
STB08-12-084	C	30,800	-	-	-	-	견적의뢰 / 주문
STB09-09-033	C	30,800	-	-	-	-	견적의뢰 / 주문
STB09-09-043	C	30,800	-	-	-	-	견적의뢰 / 주문
STB09-09-063	C	30,800	-	-	-	-	견적의뢰 / 주문
STB09-12-045	C	30,800	-	-	-	-	견적의뢰 / 주문
STB09-12-058	C	30,800	-	-	-	-	견적의뢰 / 주문
STB09-12-084	C	30,800	-	-	-	-	견적의뢰 / 주문
STB09-14-052	C	30,800	-	-	-	-	견적의뢰 / 주문
STB09-14-067	C	30,800	-	-	-	-	견적의뢰 / 주문
STB09-14-098	C	30,800	-	-	-	-	견적의뢰 / 주문
STB10-10-037	C	33,000	-	-	-	-	견적의뢰 / 주문
STB10-10-048	C	33,000	-	-	-	-	견적의뢰 / 주문
STB10-10-070	C	33,000	-	-	-	-	견적의뢰 / 주문
STB10-14-052	C	33,000	-	-	-	-	견적의뢰 / 주문
STB10-14-067	C	33,000	-	-	-	-	견적의뢰 / 주문
STB10-14-098	C	33,000	-	-	-	-	견적의뢰 / 주문
STB10-16-059	C	33,000	-	-	-	-	견적의뢰 / 주문
STB10-16-077	C	33,000	-	-	-	-	견적의뢰 / 주문
STB10-16-112	C	33,000	-	-	-	-	견적의뢰 / 주문
STB12-12-045	C	33,000	-	-	-	-	견적의뢰 / 주문
STB12-12-058	C	33,000	-	-	-	-	견적의뢰 / 주문
STB12-12-084	C	33,000	-	-	-	-	견적의뢰 / 주문
STB12-16-059	C	33,000	-	-	-	-	견적의뢰 / 주문
STB12-16-077	C	33,000	-	-	-	-	견적의뢰 / 주문
STB12-16-112	C	33,000	-	-	-	-	견적의뢰 / 주문
STB12-18-067	C	33,000	-	-	-	-	견적의뢰 / 주문
STB12-18-087	C	33,000	-	-	-	-	견적의뢰 / 주문
STB12-18-126	C	33,000	-	-	-	-	견적의뢰 / 주문
STB14-14-052	C	33,000	-	-	-	-	견적의뢰 / 주문
STB14-14-067	C	33,000	-	-	-	-	견적의뢰 / 주문
STB14-14-098	C	33,000	-	-	-	-	견적의뢰 / 주문
STB14-18-067	C	33,000	-	-	-	-	견적의뢰 / 주문
STB14-18-087	C	33,000	-	-	-	-	견적의뢰 / 주문
STB14-18-126	C	33,000	-	-	-	-	견적의뢰 / 주문
STB14-20-074	C	33,000	-	-	-	-	견적의뢰 / 주문
STB14-20-096	C	33,000	-	-	-	-	견적의뢰 / 주문
STB14-20-140	C	33,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
