HOME > 배관기기 > 로터리조인트 > AC (복식내관고정나사취부식)

로터리조인트

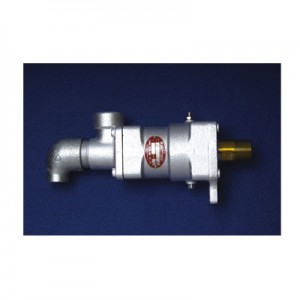

AC (복식내관고정나사취부식)

(주)쇼와기연공업 ( SHOWA GIKEN )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


28건 중 1~28건 표시

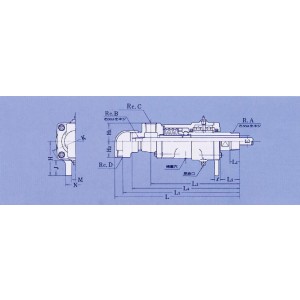

형식	나사방향	호칭치수	호칭치수	A	B	C	D	E	H1	H2	H	J
형식	나사방향	(A)	(B)	A	B	C	D	E	H1	H2	H	J
AC15A-6ALH	왼나사	15	41276	41276	41282	41276	41276	12	30	30	55	24
AC15A-6ARH	오른나사	15	41276	41276	41282	41276	41276	12	30	30	55	24
AC20A-6ALH	왼나사	20	41337	41337	41282	41337	41337	18	45	35	65	28
AC20A-6ARH	오른나사	20	41337	41337	41282	41337	41337	18	45	35	65	28
AC20A-8ALH	왼나사	20	41337	41337	41278	41337	41337	18	45	35	65	28
AC20A-8ARH	오른나사	20	41337	41337	41278	41337	41337	18	45	35	65	28
AC25A-8ALH	왼나사	25	1	1	41278	1	41337	24	59	40	75	32
AC25A-8ARH	오른나사	25	1	1	41278	1	41337	24	59	40	75	32
AC25A-10ALH	왼나사	25	1	1	41341	1	41337	24	59	40	75	32
AC25A-10ARH	오른나사	25	1	1	41341	1	41337	24	59	40	75	32
AC32A-15ALH	왼나사	32	41582	41582	41276	1	1	30	50	45	95	40
AC32A-15ARH	오른나사	32	41582	41582	41276	1	1	30	50	45	95	40
AC40A-15ALH	왼나사	40	41580	41580	41276	1	1	34	50	45	95	40
AC40A-15ARH	오른나사	40	41580	41580	41276	1	1	34	50	45	95	40
AC40A-20ALH	왼나사	40	41580	41580	41337	1	1	34	50	45	95	40
AC40A-20ARH	오른나사	40	41580	41580	41337	1	1	34	50	45	95	40
AC50A-20ALH	왼나사	50	2	2	41337	41580	1	46	55	51	100	40
AC50A-20ARH	오른나사	50	2	2	41337	41580	1	46	55	51	100	40
AC50A-25ALH	왼나사	50	2	2	1	41580	1	46	55	51	100	40
AC50A-25ARH	오른나사	50	2	2	1	41580	1	46	55	51	100	40
AC65A-25ALH	왼나사	65	41326	41326	1	2	41580	60	65	62	120	46
AC65A-25ARH	오른나사	65	41326	41326	1	2	41580	60	65	62	120	46
AC65A-32ALH	왼나사	65	41326	41326	41582	2	41580	60	65	62	120	46
AC65A-32ARH	오른나사	65	41326	41326	41582	2	41580	60	65	62	120	46
AC80A-40ALH	왼나사	80	3	3	41580	2	2	72	90	74	130	52
AC80A-40ARH	오른나사	80	3	3	41580	2	2	72	90	74	130	52
AC80A-50ALH	왼나사	80	3	3	2	2	2	72	90	74	130	52
AC80A-50ARH	오른나사	80	3	3	2	2	2	72	90	74	130	52

형식	K	M	N	L1	L2	l	L3	L4	L5	L
형식	K	M	N	L1	L2	l	L3	L4	L5	L
AC15A-6ALH	78	15	35	18	38	9	165	198	218	233
AC15A-6ARH	78	15	35	18	38	9	165	198	218	233
AC20A-6ALH	90	20	45	20	38	12	181	221	245	263
AC20A-6ARH	90	20	45	20	38	12	181	221	245	263
AC20A-8ALH	90	20	45	20	38	12	181	221	245	263
AC20A-8ARH	90	20	45	20	38	12	181	221	245	263
AC25A-8ALH	110	20	50	25	48	12	205	255	280	298
AC25A-8ARH	110	20	50	25	48	12	205	255	280	298
AC25A-10ALH	110	20	50	25	48	12	205	255	280	298
AC25A-10ARH	110	20	50	25	48	12	205	255	280	298
AC32A-15ALH	130	20	50	25	52	14	231	283	311	333
AC32A-15ARH	130	20	50	25	52	14	231	283	311	333
AC40A-15ALH	130	20	50	25	52	14	231	283	311	333
AC40A-15ARH	130	20	50	25	52	14	231	283	311	333
AC40A-20ALH	130	20	50	25	52	14	231	283	311	333
AC40A-20ARH	130	20	50	25	52	14	231	283	311	333
AC50A-20ALH	138	20	55	30	63	16	267	333	361	383
AC50A-20ARH	138	20	55	30	63	16	267	333	361	383
AC50A-25ALH	138	20	55	30	63	16	267	333	361	383
AC50A-25ARH	138	20	55	30	63	16	267	333	361	383
AC65A-25ALH	180	25	60	30	78	19	314	382	419	449
AC65A-25ARH	180	25	60	30	78	19	314	382	419	449
AC65A-32ALH	180	25	60	30	78	19	314	382	419	449
AC65A-32ARH	180	25	60	30	78	19	314	382	419	449
AC80A-40ALH	193	30	70	34	85	20	327	411	459	497
AC80A-40ARH	193	30	70	34	85	20	327	411	459	497
AC80A-50ALH	193	30	70	34	85	20	327	411	459	497
AC80A-50ARH	193	30	70	34	85	20	327	411	459	497

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
AC15A-6ALH	P	668,800	-	-	-	2	견적의뢰 / 주문
AC15A-6ARH	P	668,800	-	-	-	2	견적의뢰 / 주문
AC20A-6ALH	P	763,400	-	-	-	4	견적의뢰 / 주문
AC20A-6ARH	P	763,400	-	-	-	4	견적의뢰 / 주문
AC20A-8ALH	P	763,400	-	-	-	4	견적의뢰 / 주문
AC20A-8ARH	P	763,400	-	-	-	4	견적의뢰 / 주문
AC25A-8ALH	P	1,029,600	-	-	-	6	견적의뢰 / 주문
AC25A-8ARH	P	1,029,600	-	-	-	6	견적의뢰 / 주문
AC25A-10ALH	P	1,029,600	-	-	-	6	견적의뢰 / 주문
AC25A-10ARH	P	1,029,600	-	-	-	6	견적의뢰 / 주문
AC32A-15ALH	P	1,595,000	-	-	-	9	견적의뢰 / 주문
AC32A-15ARH	P	1,595,000	-	-	-	9	견적의뢰 / 주문
AC40A-15ALH	P	1,595,000	-	-	-	9	견적의뢰 / 주문
AC40A-15ARH	P	1,595,000	-	-	-	9	견적의뢰 / 주문
AC40A-20ALH	P	1,595,000	-	-	-	9	견적의뢰 / 주문
AC40A-20ARH	P	1,595,000	-	-	-	9	견적의뢰 / 주문
AC50A-20ALH	P	2,167,000	-	-	-	13	견적의뢰 / 주문
AC50A-20ARH	P	2,167,000	-	-	-	13	견적의뢰 / 주문
AC50A-25ALH	P	2,167,000	-	-	-	13	견적의뢰 / 주문
AC50A-25ARH	P	2,167,000	-	-	-	13	견적의뢰 / 주문
AC65A-25ALH	P	3,421,000	-	-	-	22	견적의뢰 / 주문
AC65A-25ARH	P	3,421,000	-	-	-	22	견적의뢰 / 주문
AC65A-32ALH	P	3,421,000	-	-	-	22	견적의뢰 / 주문
AC65A-32ARH	P	3,421,000	-	-	-	22	견적의뢰 / 주문
AC80A-40ALH	P	5,115,000	-	-	-	28	견적의뢰 / 주문
AC80A-40ARH	P	5,115,000	-	-	-	28	견적의뢰 / 주문
AC80A-50ALH	P	5,115,000	-	-	-	28	견적의뢰 / 주문
AC80A-50ARH	P	5,115,000	-	-	-	28	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
