상품 상세보기 : 5상 스테핑모터 & 드라이버 - 5상스테핑시스템 SANMOTION F5시리즈

HOME > 모터·감속기 > 스테핑모터 > 5상 스테핑모터 & 드라이버 > 5상스테핑시스템 SANMOTION F5시리즈

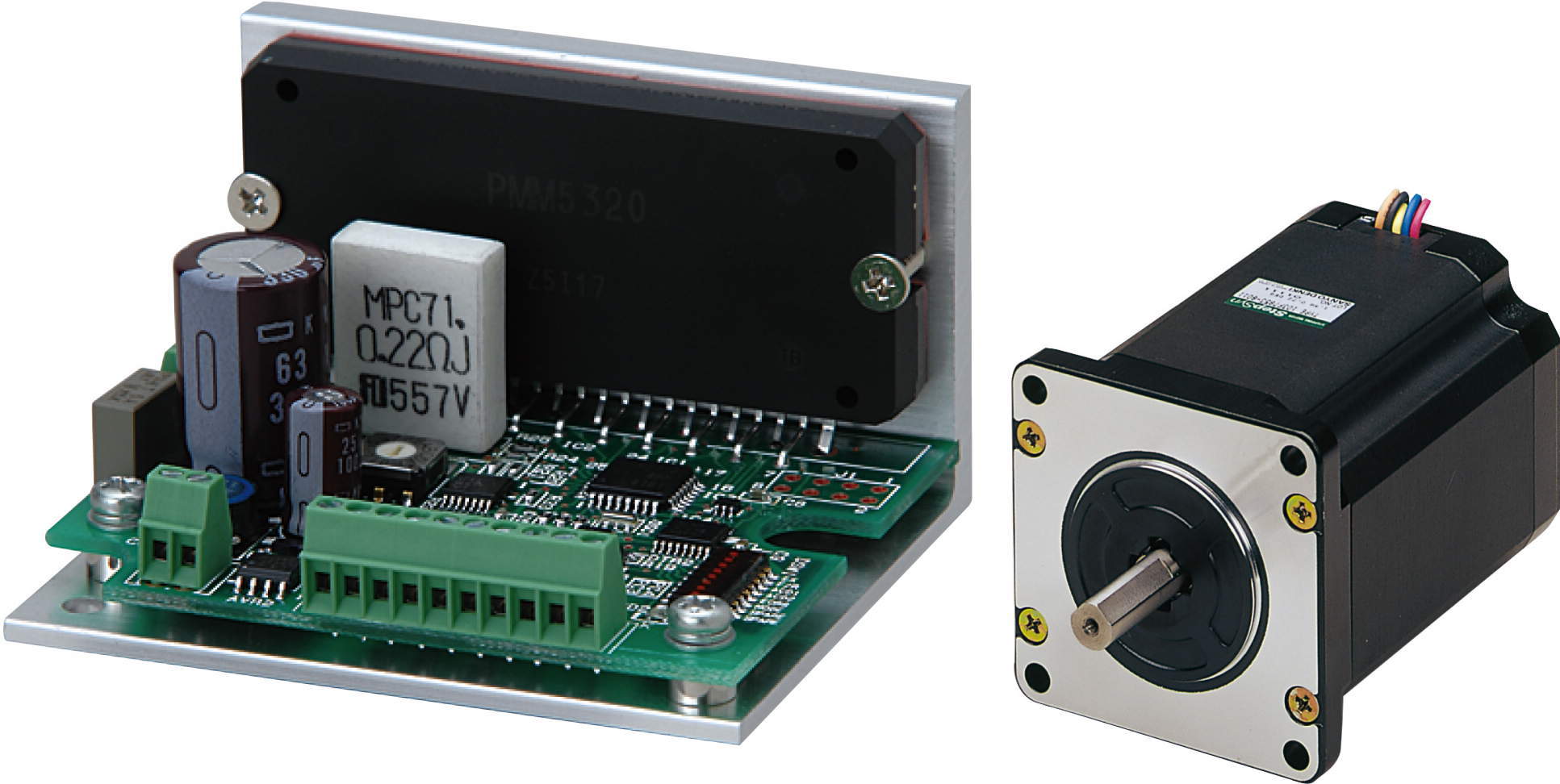

5상 스테핑모터 & 드라이버

5상스테핑시스템 SANMOTION F5시리즈

산요덴키(주) ( SANYO DENKI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


62건 중 1~62건 표시

형식	타입	사양	모터플랜지사이즈 (mm)	모터길이 (mm)	모터샤프트사양	홀딩토르크 (N · m)
형식	타입	사양	모터플랜지사이즈 (mm)	모터길이 (mm)	모터샤프트사양	홀딩토르크 (N · m)
FSF551S	AC전원 표준모델	마이크로스텝	□42	34	편축샤프트	0.13
FSF552S	AC전원 표준모델	마이크로스텝	□42	40	편축샤프트	0.18
FSF554S	AC전원 표준모델	마이크로스텝	□42	49	편축샤프트	0.26
FSF781S	AC전원 표준모델	마이크로스텝	□60	46.5	편축샤프트	0.6
FSF782S	AC전원 표준모델	마이크로스텝	□60	55	편축샤프트	0.93
FSF783S	AC전원 표준모델	마이크로스텝	□60	87.5	편축샤프트	1.79
FSF851S	AC전원 표준모델	마이크로스텝	Φ86	62.15	편축샤프트	2.06
FSF852S	AC전원 표준모델	마이크로스텝	Φ86	92.2	편축샤프트	4.02
FSF853S	AC전원 표준모델	마이크로스텝	Φ86	125.85	편축샤프트	6.17
FSF892S	AC전원 표준모델	마이크로스텝	Φ106	163.3	편축샤프트	10.8
FSF893S	AC전원 표준모델	마이크로스텝	Φ106	221.3	편축샤프트	16
FSF551D	AC전원 표준모델	마이크로스텝	□42	34	양축샤프트	0.13
FSF552D	AC전원 표준모델	마이크로스텝	□42	40	양축샤프트	0.18
FSF554D	AC전원 표준모델	마이크로스텝	□42	49	양축샤프트	0.26
FSF781D	AC전원 표준모델	마이크로스텝	□60	46.5	양축샤프트	0.6
FSF782D	AC전원 표준모델	마이크로스텝	□60	55	양축샤프트	0.93
FSF783D	AC전원 표준모델	마이크로스텝	□60	87.5	양축샤프트	1.79
FSF851D	AC전원 표준모델	마이크로스텝	Φ86	62.15	양축샤프트	2.06
FSF852D	AC전원 표준모델	마이크로스텝	Φ86	92.2	양축샤프트	4.02
FSF853D	AC전원 표준모델	마이크로스텝	Φ86	125.85	양축샤프트	6.17
FSF892D	AC전원 표준모델	마이크로스텝	Φ106	163.3	양축샤프트	10.8
FSF893D	AC전원 표준모델	마이크로스텝	Φ106	221.3	양축샤프트	16
FAF521S	DC전원 표준모델	마이크로스텝	□28	32	방축샤프트	0.041
FAF525S	DC전원 표준모델	마이크로스텝	□28	51.5	방축샤프트	0.078
FAF551S	DC전원 표준모델	마이크로스텝	□42	34	방축샤프트	0.13
FAF552S	DC전원 표준모델	마이크로스텝	□42	40	방축샤프트	0.18
FAF554S	DC전원 표준모델	마이크로스텝	□42	49	방축샤프트	0.25
FAF781S	DC전원 표준모델	마이크로스텝	□60	46.5	방축샤프트	0.55
FAF782S	DC전원 표준모델	마이크로스텝	□60	55	방축샤프트	0.87
FAF783S	DC전원 표준모델	마이크로스텝	□60	87.5	방축샤프트	1.67
FAF851S	DC전원 표준모델	마이크로스텝	Φ86	62.15	방축샤프트	2
FAF852S	DC전원 표준모델	마이크로스텝	Φ86	92.2	방축샤프트	4.02
FAF521D	DC전원 표준모델	마이크로스텝	□28	32	양축샤프트	0.041
FAF525D	DC전원 표준모델	마이크로스텝	□28	51.5	양축샤프트	0.078
FAF551D	DC전원 표준모델	마이크로스텝	□42	34	양축샤프트	0.13
FAF552D	DC전원 표준모델	마이크로스텝	□42	40	양축샤프트	0.18
FAF554D	DC전원 표준모델	마이크로스텝	□42	49	양축샤프트	0.25
FAF781D	DC전원 표준모델	마이크로스텝	□60	46.5	양축샤프트	0.55
FAF782D	DC전원 표준모델	마이크로스텝	□60	55	양축샤프트	0.87
FAF783D	DC전원 표준모델	마이크로스텝	□60	87.5	양축샤프트	1.67
FAF851D	DC전원 표준모델	마이크로스텝	Φ86	62.15	양축샤프트	2
FAF852D	DC전원 표준모델	마이크로스텝	Φ86	92.2	양축샤프트	4.02
FDF521S	DC전원 표준모델	풀/하프 단계	□28	32	편축샤프트	0.041
FDF525S	DC전원 표준모델	풀/하프 단계	□28	51.5	편축샤프트	0.078
FDF551S	DC전원 표준모델	풀/하프 단계	□42	34	편축샤프트	0.13
FDF552S	DC전원 표준모델	풀/하프 단계	□42	40	편축샤프트	0.18
FDF554S	DC전원 표준모델	풀/하프 단계	□42	49	편축샤프트	0.25
FDF781S	DC전원 표준모델	풀/하프 단계	□60	46.5	편축샤프트	0.55
FDF782S	DC전원 표준모델	풀/하프 단계	□60	55	편축샤프트	0.87
FDF783S	DC전원 표준모델	풀/하프 단계	□60	87.5	편축샤프트	1.67
FDF851S	DC전원 표준모델	풀/하프 단계	Φ86	62.15	편축샤프트	2
FDF852S	DC전원 표준모델	풀/하프 단계	Φ86	92.2	편축샤프트	4.02
FDF521D	DC전원 표준모델	풀/하프 단계	□28	32	양축샤프트	0.041
FDF525D	DC전원 표준모델	풀/하프 단계	□28	51.5	양축샤프트	0.078
FDF551D	DC전원 표준모델	풀/하프 단계	□42	34	양축샤프트	0.13
FDF552D	DC전원 표준모델	풀/하프 단계	□42	40	양축샤프트	0.18
FDF554D	DC전원 표준모델	풀/하프 단계	□42	49	양축샤프트	0.25
FDF781D	DC전원 표준모델	풀/하프 단계	□60	46.5	양축샤프트	0.55
FDF782D	DC전원 표준모델	풀/하프 단계	□60	55	양축샤프트	0.87
FDF783D	DC전원 표준모델	풀/하프 단계	□60	87.5	양축샤프트	1.67
FDF851D	DC전원 표준모델	풀/하프 단계	Φ86	62.15	양축샤프트	2
FDF852D	DC전원 표준모델	풀/하프 단계	Φ86	92.2	양축샤프트	4.02

형식	로터관성 (×10-4kg·m2)	허용스러스트하중 (N)	허용래디얼하중 (N)
형식	로터관성 (×10-4kg·m2)	허용스러스트하중 (N)	허용래디얼하중 (N)
FSF551S	0.03	10	35
FSF552S	0.053	10	35
FSF554S	0.065	10	35
FSF781S	0.275	20	80
FSF782S	0.4	20	80
FSF783S	0.84	20	80
FSF851S	1.45	60	220
FSF852S	2.9	60	220
FSF853S	4.4	60	220
FSF892S	14.6	100	360
FSF893S	22	100	360
FSF551D	0.03	10	35
FSF552D	0.053	10	35
FSF554D	0.065	10	35
FSF781D	0.275	20	80
FSF782D	0.4	20	80
FSF783D	0.84	20	80
FSF851D	1.45	60	220
FSF852D	2.9	60	220
FSF853D	4.4	60	220
FSF892D	14.6	100	360
FSF893D	22	100	360
FAF521S	0.01	3	47
FAF525S	0.022	3	53
FAF551S	0.03	10	35
FAF552S	0.053	10	35
FAF554S	0.065	10	35
FAF781S	0.275	20	80
FAF782S	0.4	20	80
FAF783S	0.84	20	80
FAF851S	1.45	60	220
FAF852S	2.9	60	220
FAF521D	0.01	3	47
FAF525D	0.022	3	53
FAF551D	0.03	10	35
FAF552D	0.053	10	35
FAF554D	0.065	10	35
FAF781D	0.275	20	80
FAF782D	0.4	20	80
FAF783D	0.84	20	80
FAF851D	1.45	60	220
FAF852D	2.9	60	220
FDF521S	0.01	3	42
FDF525S	0.022	3	53
FDF551S	0.03	10	35
FDF552S	0.053	10	35
FDF554S	0.065	10	35
FDF781S	0.275	20	80
FDF782S	0.4	20	80
FDF783S	0.84	20	80
FDF851S	1.45	60	220
FDF852S	2.9	60	220
FDF521D	0.01	3	42
FDF525D	0.022	3	53
FDF551D	0.03	10	35
FDF552D	0.053	10	35
FDF554D	0.065	10	35
FDF781D	0.275	20	80
FDF782D	0.4	20	80
FDF783D	0.84	20	80
FDF851D	1.45	60	220
FDF852D	2.9	60	220

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	모터질량( kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	모터질량( kg)	견적의뢰 및 주문
FSF551S	S	1,254,000	-	-	-	-	견적의뢰 / 주문
FSF552S	S	1,254,000	-	-	-	-	견적의뢰 / 주문
FSF554S	S	1,265,000	-	-	-	-	견적의뢰 / 주문
FSF781S	S	1,309,000	-	-	-	1	견적의뢰 / 주문
FSF782S	S	1,331,000	-	-	-	1	견적의뢰 / 주문
FSF783S	S	1,353,000	-	-	-	1	견적의뢰 / 주문
FSF851S	S	1,430,000	-	-	-	2	견적의뢰 / 주문
FSF852S	S	1,474,000	-	-	-	3	견적의뢰 / 주문
FSF853S	S	1,529,000	-	-	-	4	견적의뢰 / 주문
FSF892S	S	1,837,000	-	-	-	8	견적의뢰 / 주문
FSF893S	S	1,991,000	-	-	-	11	견적의뢰 / 주문
FSF551D	S	1,254,000	-	-	-	-	견적의뢰 / 주문
FSF552D	S	1,254,000	-	-	-	-	견적의뢰 / 주문
FSF554D	S	1,265,000	-	-	-	-	견적의뢰 / 주문
FSF781D	S	1,309,000	-	-	-	1	견적의뢰 / 주문
FSF782D	S	1,331,000	-	-	-	1	견적의뢰 / 주문
FSF783D	S	1,353,000	-	-	-	1	견적의뢰 / 주문
FSF851D	S	1,430,000	-	-	-	2	견적의뢰 / 주문
FSF852D	S	1,474,000	-	-	-	3	견적의뢰 / 주문
FSF853D	S	1,529,000	-	-	-	4	견적의뢰 / 주문
FSF892D	S	1,837,000	-	-	-	8	견적의뢰 / 주문
FSF893D	S	1,991,000	-	-	-	11	견적의뢰 / 주문
FAF521S	S	699,600	-	-	-	-	견적의뢰 / 주문
FAF525S	S	710,600	-	-	-	-	견적의뢰 / 주문
FAF551S	S	688,600	-	-	-	-	견적의뢰 / 주문
FAF552S	S	693,000	-	-	-	-	견적의뢰 / 주문
FAF554S	S	697,400	-	-	-	-	견적의뢰 / 주문
FAF781S	S	748,000	-	-	-	1	견적의뢰 / 주문
FAF782S	S	770,000	-	-	-	1	견적의뢰 / 주문
FAF783S	S	789,800	-	-	-	1	견적의뢰 / 주문
FAF851S	S	869,000	-	-	-	2	견적의뢰 / 주문
FAF852S	S	908,600	-	-	-	3	견적의뢰 / 주문
FAF521D	S	699,600	-	-	-	-	견적의뢰 / 주문
FAF525D	S	710,600	-	-	-	-	견적의뢰 / 주문
FAF551D	S	688,600	-	-	-	-	견적의뢰 / 주문
FAF552D	S	693,000	-	-	-	-	견적의뢰 / 주문
FAF554D	S	697,400	-	-	-	-	견적의뢰 / 주문
FAF781D	S	748,000	-	-	-	1	견적의뢰 / 주문
FAF782D	S	770,000	-	-	-	1	견적의뢰 / 주문
FAF783D	S	789,800	-	-	-	1	견적의뢰 / 주문
FAF851D	S	869,000	-	-	-	2	견적의뢰 / 주문
FAF852D	S	908,600	-	-	-	3	견적의뢰 / 주문
FDF521S	S	470,800	-	-	-	-	견적의뢰 / 주문
FDF525S	S	484,000	-	-	-	-	견적의뢰 / 주문
FDF551S	S	462,000	-	-	-	-	견적의뢰 / 주문
FDF552S	S	464,200	-	-	-	-	견적의뢰 / 주문
FDF554S	S	468,600	-	-	-	-	견적의뢰 / 주문
FDF781S	S	521,400	-	-	-	1	견적의뢰 / 주문
FDF782S	S	541,200	-	-	-	1	견적의뢰 / 주문
FDF783S	S	561,000	-	-	-	1	견적의뢰 / 주문
FDF851S	S	640,200	-	-	-	2	견적의뢰 / 주문
FDF852S	S	682,000	-	-	-	3	견적의뢰 / 주문
FDF521D	S	470,800	-	-	-	-	견적의뢰 / 주문
FDF525D	S	484,000	-	-	-	-	견적의뢰 / 주문
FDF551D	S	462,000	-	-	-	-	견적의뢰 / 주문
FDF552D	S	464,200	-	-	-	-	견적의뢰 / 주문
FDF554D	S	468,600	-	-	-	-	견적의뢰 / 주문
FDF781D	S	521,400	-	-	-	1	견적의뢰 / 주문
FDF782D	S	541,200	-	-	-	1	견적의뢰 / 주문
FDF783D	S	561,000	-	-	-	1	견적의뢰 / 주문
FDF851D	S	640,200	-	-	-	2	견적의뢰 / 주문
FDF852D	S	682,000	-	-	-	3	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
