정밀전조볼나사 RGF시리즈(무예압)
(주)츠바키나카시마 ( TSUBAKI NAKASHIMA )
|
|
| 14건 중 1~14건 표시 | |
| 형식 | 나사축(mm) | 나사축(mm) | 리드 (mm) | 볼직경 (mm) | 유효권수 | 기본동 정격하중 Ca(N) | 기본정 정격하중 Co(N) | 정도등급 | 축방향 간격 (mm) |
| 형식 | 호칭외경 D | 곡경 d' | 리드 (mm) | 볼직경 (mm) | 유효권수 | 기본동 정격하중 Ca(N) | 기본정 정격하중 Co(N) | 정도등급 | 축방향 간격 (mm) |
| 14RGFB4-(나사축길이)-C5R | 14 | 11.7 | 4 | 2.778 | 3.5 | 5300 | 8900 | C5R | 0.05 |
| 14RGFB5-(나사축길이)-C5R | 14 | 11.5 | 5 | 3.175 | 3.5 | 6300 | 9800 | C5R | 0.05 |
| 16RGFB5-(나사축길이)-C5R | 16 | 13.5 | 5 | 3.175 | 3.5 | 6800 | 11800 | C5R | 0.05 |
| 20RGFB5-(나사축길이)-C5R | 20 | 17.5 | 5 | 3.175 | 3.5 | 7700 | 14700 | C5R | 0.05 |
| 20RGFC6-(나사축길이)-C5R | 20 | 17.5 | 6 | 3.175 | 5 | 10400 | 20600 | C5R | 0.05 |
| 25RGFA5-(나사축길이)-C5R | 25 | 22.5 | 5 | 3.175 | 2.5 | 6400 | 12300 | C5R | 0.05 |
| 28RGFC6-(나사축길이)-C5R | 28 | 25.5 | 6 | 3.175 | 5 | 12200 | 30400 | C5R | 0.05 |
| 14RGFB4-(나사축길이)-C7R | 14 | 11.7 | 4 | 2.778 | 3.5 | 5300 | 8900 | C7R | 0.05 |
| 14RGFB5-(나사축길이)-C7R | 14 | 11.5 | 5 | 3.175 | 3.5 | 6300 | 9800 | C7R | 0.05 |
| 16RGFB5-(나사축길이)-C7R | 16 | 13.5 | 5 | 3.175 | 3.5 | 6800 | 11800 | C7R | 0.05 |
| 20RGFB5-(나사축길이)-C7R | 20 | 17.5 | 5 | 3.175 | 3.5 | 7700 | 14700 | C7R | 0.05 |
| 20RGFC6-(나사축길이)-C7R | 20 | 17.5 | 6 | 3.175 | 5 | 10400 | 20600 | C7R | 0.05 |
| 25RGFA5-(나사축길이)-C7R | 25 | 22.5 | 5 | 3.175 | 2.5 | 6400 | 12300 | C7R | 0.05 |
| 28RGFC6-(나사축길이)-C7R | 28 | 25.5 | 6 | 3.175 | 5 | 12200 | 30400 | C7R | 0.05 |

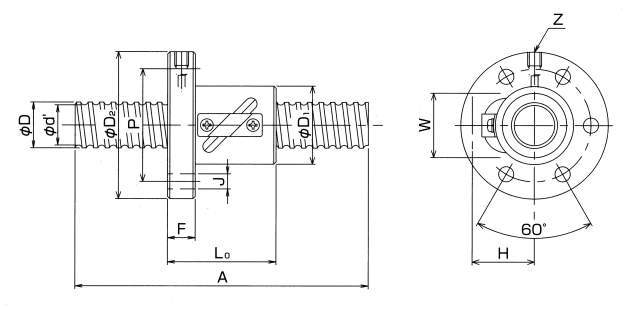

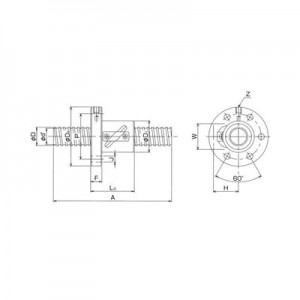

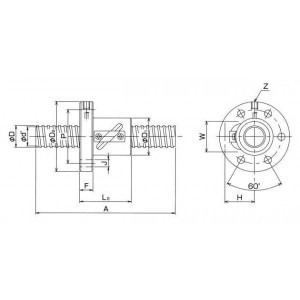

| 형식 | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 나사축제작가능길이 A (mm) |
| 형식 | D1 | Lo | D2 | P | F | J | W | H | Z | 나사축제작가능길이 A (mm) |
| 14RGFB4-(나사축길이)-C5R | 25 | 44 | 55 | 40 | 10 | 6.6 | 21 | 21 | M6×1 | 1000 |
| 14RGFB5-(나사축길이)-C5R | 25 | 47 | 55 | 40 | 10 | 6.6 | 21 | 21 | M6×1 | 1000 |
| 16RGFB5-(나사축길이)-C5R | 30 | 47 | 58 | 45 | 10 | 6.6 | 23 | 24 | M6×1 | 1000 |
| 20RGFB5-(나사축길이)-C5R | 34 | 47 | 64 | 49 | 12 | 6.6 | 28 | 27 | M6×1 | 1000 |
| 20RGFC6-(나사축길이)-C5R | 34 | 62 | 64 | 49 | 12 | 6.6 | 28 | 27 | M6×1 | 1000 |
| 25RGFA5-(나사축길이)-C5R | 40 | 42 | 64 | 52 | 10 | 5.5 | 31 | 27 | M6×1 | 1000 |
| 28RGFC6-(나사축길이)-C5R | 50 | 75 | 80 | 65 | 15 | 6.6 | 34 | 33 | M6×1 | 1000 |
| 14RGFB4-(나사축길이)-C7R | 25 | 44 | 55 | 40 | 10 | 6.6 | 21 | 21 | M6×1 | 1000 |
| 14RGFB5-(나사축길이)-C7R | 25 | 47 | 55 | 40 | 10 | 6.6 | 21 | 21 | M6×1 | 1000 |
| 16RGFB5-(나사축길이)-C7R | 30 | 47 | 58 | 45 | 10 | 6.6 | 23 | 24 | M6×1 | 1000 |
| 20RGFB5-(나사축길이)-C7R | 34 | 47 | 64 | 49 | 12 | 6.6 | 28 | 27 | M6×1 | 1500 |
| 20RGFC6-(나사축길이)-C7R | 34 | 62 | 64 | 49 | 12 | 6.6 | 28 | 27 | M6×1 | 1500 |
| 25RGFA5-(나사축길이)-C7R | 40 | 42 | 64 | 52 | 10 | 5.5 | 31 | 27 | M6×1 | 1500 |
| 28RGFC6-(나사축길이)-C7R | 50 | 75 | 80 | 65 | 15 | 6.6 | 34 | 33 | M6×1 | 2000 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| 14RGFB4-(나사축길이)-C5R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 14RGFB5-(나사축길이)-C5R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 16RGFB5-(나사축길이)-C5R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 20RGFB5-(나사축길이)-C5R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 20RGFC6-(나사축길이)-C5R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 25RGFA5-(나사축길이)-C5R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 28RGFC6-(나사축길이)-C5R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 14RGFB4-(나사축길이)-C7R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 14RGFB5-(나사축길이)-C7R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 16RGFB5-(나사축길이)-C7R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 20RGFB5-(나사축길이)-C7R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 20RGFC6-(나사축길이)-C7R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 25RGFA5-(나사축길이)-C7R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 28RGFC6-(나사축길이)-C7R | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
