일반산업용볼나사 RR시리즈(정압예압형)
(주)츠바키나카시마 ( TSUBAKI NAKASHIMA )
|
|
| 19건 중 1~19건 표시 | |
| 형식 | 리드 (mm) | 나사축(mm) | 나사축(mm) | 볼직경 (mm) | 유효권수 | 기본동 정격하중 Ca(N) | 기본정 정격하중 Co(N) |
| 형식 | 리드 (mm) | 외경 do | 곡경 dr | 볼직경 (mm) | 유효권수 | 기본동 정격하중 Ca(N) | 기본정 정격하중 Co(N) |
| 14RRB4-(나사축길이) | 4 | 14 | 11.7 | 2.778 | 3.5×1 | 5300 | 9000 |
| 14RRB5-(나사축길이) | 5 | 14 | 11.5 | 3.175 | 3.5×1 | 6300 | 10200 |
| 16RRB5-(나사축길이) | 5 | 16 | 13.5 | 3.175 | 3.5×1 | 6800 | 11800 |
| 20RRB5-(나사축길이) | 5 | 20 | 17.5 | 3.175 | 3.5×1 | 7600 | 15000 |
| 20RRC6-(나사축길이) | 6 | 20 | 17.5 | 3.175 | 2.5×2 | 10400 | 21400 |
| 28RRC6-(나사축길이) | 6 | 28 | 25.5 | 3.175 | 2.5×2 | 12200 | 30500 |
| 18RRB8-(나사축길이) | 8 | 18 | 14.4 | 4.763 | 3.5×1 | 11900 | 19500 |
| 22RRC8-(나사축길이) | 8 | 22 | 18.4 | 4.763 | 2.5×2 | 18600 | 35400 |
| 25RRB8-(나사축길이) | 8 | 25 | 21.4 | 4.763 | 3.5×1 | 14600 | 28400 |
| 32RRC8-(나사축길이) | 8 | 32 | 28.4 | 4.763 | 2.5×2 | 22800 | 53300 |
| 25RRC10-(나사축길이) | 10 | 25 | 20.2 | 6.35 | 2.5×2 | 28600 | 53800 |
| 36RRC10-(나사축길이) | 10 | 36 | 31.2 | 6.35 | 2.5×2 | 34400 | 76700 |
| 40RRD10-(나사축길이) | 10 | 40 | 35.2 | 6.35 | 3.5×2 | 48500 | 120000 |
| 45RRD10-(나사축길이) | 10 | 45 | 40.2 | 6.35 | 3.5×2 | 52100 | 139000 |
| 63RRL10-(나사축길이) | 10 | 63 | 58.2 | 6.35 | 2.5×3 | 73200 | 240000 |
| 36RRC12-(나사축길이) | 12 | 36 | 30.6 | 7.144 | 2.5×2 | 39900 | 85600 |
| 45RRD12-(나사축길이) | 12 | 45 | 39.6 | 7.144 | 3.5×2 | 60000 | 152000 |
| 50RRC16-(나사축길이) | 16 | 50 | 43 | 9.525 | 2.5×2 | 79300 | 185000 |
| 80RRL20-(나사축길이) | 20 | 80 | 73 | 9.525 | 2.5×3 | 140000 | 453000 |

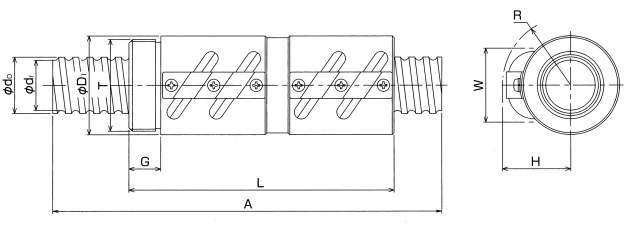

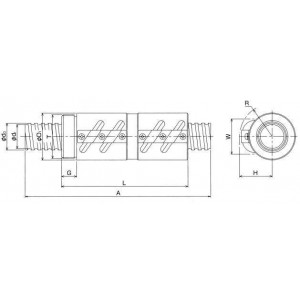

| 형식 | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 나사축최대길이 A (mm) |
| 형식 | D1 | L | T | G | P | J | W | H | R | 나사축최대길이 A (mm) |
| 14RRB4-(나사축길이) | 25 | 88 | M24×1 | 10 | 40 | 6.6 | 21 | 21 | 20 | 1500 |
| 14RRB5-(나사축길이) | 25 | 89 | M24×1 | 10 | 40 | 6.6 | 21 | 21 | 21 | 1500 |
| 16RRB5-(나사축길이) | 30 | 89 | M28×1.5 | 10 | 45 | 6.6 | 23 | 24 | 24 | 1500 |
| 20RRB5-(나사축길이) | 34 | 82 | M32×1.5 | 12 | 49 | 6.6 | 28 | 27 | 25 | 2000 |
| 20RRC6-(나사축길이) | 34 | 111 | M32×1.5 | 12 | 49 | 6.6 | 28 | 27 | 25 | 2000 |
| 28RRC6-(나사축길이) | 50 | 147 | M45×1.5 | 15 | 65 | 6.6 | 34 | 33 | 33 | 3000 |
| 18RRB8-(나사축길이) | 34 | 112 | M32×1.5 | 12 | 49 | 6.6 | 28 | 27 | 27 | 1500 |
| 22RRC8-(나사축길이) | 38 | 147 | M35×1.5 | 15 | 56 | 9 | 32 | 30 | 30 | 2000 |
| 25RRB8-(나사축길이) | 47 | 122 | M42×1.5 | 16 | 65 | 9 | 35 | 30 | 30 | 2500 |
| 32RRC8-(나사축길이) | 56 | 150 | M52×2 | 18 | 75 | 9 | 42 | 39 | 39 | 3500 |
| 25RRC10-(나사축길이) | 44 | 180 | M42×1.5 | 15 | 62 | 9 | 37 | 35 | 35 | 2500 |
| 36RRC10-(나사축길이) | 60 | 188 | M52×2 | 18 | 80 | 11 | 48 | 39 | 39 | 3500 |
| 40RRD10-(나사축길이) | 65 | 230 | M60×2 | 25 | 90 | 14 | 52 | 45 | 46 | 4000 |
| 45RRD10-(나사축길이) | 70 | 235 | M65×2 | 30 | 94 | 14 | 57 | 51 | 48 | 5500 |
| 63RRL10-(나사축길이) | 95 | 280 | M90×2 | 40 | 135 | 22 | 73 | 60 | 62 | 5500 |
| 36RRC12-(나사축길이) | 60 | 216 | M52×2 | 18 | 80 | 11 | 48 | 43 | 43 | 3500 |
| 45RRD12-(나사축길이) | 70 | 282 | M65×2 | 30 | 94 | 14 | 57 | 51 | 47 | 5500 |
| 50RRC16-(나사축길이) | 85 | 304 | M80×2 | 40 | 125 | 22 | 65 | 59 | 60 | 5500 |
| 80RRL20-(나사축길이) | 125 | 498 | M120×2 | 50 | 168 | 22 | 97 | 84 | 83 | 5500 |
| 형식 | 플랜지 | 플랜지 | 플랜지 |
| 형식 | 호칭 | D2 (mm) | F (mm) |
| 14RRB4-(나사축길이) | F01401 | 55 | 10 |
| 14RRB5-(나사축길이) | F01401 | 55 | 10 |
| 16RRB5-(나사축길이) | F01601 | 58 | 10 |
| 20RRB5-(나사축길이) | F02001 | 64 | 12 |
| 20RRC6-(나사축길이) | F02001 | 64 | 12 |
| 28RRC6-(나사축길이) | F02801 | 80 | 15 |
| 18RRB8-(나사축길이) | F01801 | 64 | 12 |
| 22RRC8-(나사축길이) | F02201 | 74 | 15 |
| 25RRB8-(나사축길이) | F02501 | 83 | 16 |
| 32RRC8-(나사축길이) | F03201 | 92 | 18 |
| 25RRC10-(나사축길이) | F02502 | 80 | 15 |
| 36RRC10-(나사축길이) | F03601 | 100 | 18 |
| 40RRD10-(나사축길이) | F04001 | 114 | 25 |
| 45RRD10-(나사축길이) | F04501 | 118 | 30 |
| 63RRL10-(나사축길이) | F06301 | 175 | 40 |
| 36RRC12-(나사축길이) | F03601 | 100 | 18 |
| 45RRD12-(나사축길이) | F04501 | 118 | 30 |
| 50RRC16-(나사축길이) | F05001 | 165 | 40 |
| 80RRL20-(나사축길이) | F08001 | 208 | 50 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| 14RRB4-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 14RRB5-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 16RRB5-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 20RRB5-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 20RRC6-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 28RRC6-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 18RRB8-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 22RRC8-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 25RRB8-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 32RRC8-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 25RRC10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 36RRC10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 40RRD10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 45RRD10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 63RRL10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 36RRC12-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 45RRD12-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 50RRC16-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 80RRL20-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
