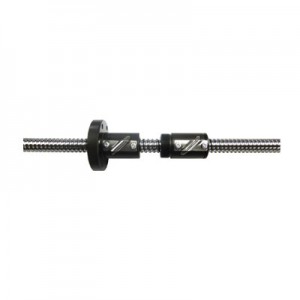

일반산업용볼나사 R시리즈
(주)츠바키나카시마 ( TSUBAKI NAKASHIMA )
|
|
| 36건 중 1~36건 표시 | |
| 형식 | 리드 (mm) | 나사축(mm) | 나사축(mm) | 볼직경 (mm) | 유효권수 | 기본동 정격하중 Ca(N) | 기본정 정격하중 Co(N) | 축방향 간격 (mm) |
| 형식 | 리드 (mm) | 외경 do | 곡경 dr | 볼직경 (mm) | 유효권수 | 기본동 정격하중 Ca(N) | 기본정 정격하중 Co(N) | 축방향 간격 (mm) |
| 10RB3L-(나사축길이) | 3 | 10 | 8.1 | 2.381 | 3.5×1 | 3700 | 5700 | 0.1 |
| 10RB3-(나사축길이) | 3 | 10 | 8.1 | 2.381 | 3.5×1 | 3700 | 5700 | 0.1 |
| 14RB4-(나사축길이) | 4 | 14 | 11.7 | 2.778 | 3.5×1 | 5300 | 9000 | 0.1 |
| 14RB5-(나사축길이) | 5 | 14 | 11.5 | 3.175 | 3.5×1 | 6300 | 10200 | 0.1 |
| 16RB5-(나사축길이) | 5 | 16 | 13.5 | 3.175 | 3.5×1 | 6800 | 11800 | 0.1 |
| 20RB5L-(나사축길이) | 5 | 20 | 17.5 | 3.175 | 3.5×1 | 7600 | 15000 | 0.1 |
| 20RB5-(나사축길이) | 5 | 20 | 17.5 | 3.175 | 3.5×1 | 7600 | 15000 | 0.1 |
| 25RA5-(나사축길이) | 5 | 25 | 22.5 | 3.175 | 2.5×1 | 6400 | 13500 | 0.1 |
| 10RA6-(나사축길이) | 6 | 10 | 8.1 | 2.381 | 2.5×1 | 2700 | 4000 | 0.1 |
| 20RC6-(나사축길이) | 6 | 20 | 17.5 | 3.175 | 2.5×2 | 10400 | 21400 | 0.1 |
| 28RC6-(나사축길이) | 6 | 28 | 25.5 | 3.175 | 2.5×2 | 12200 | 30500 | 0.1 |
| 12RA8-(나사축길이) | 8 | 12 | 9.7 | 2.778 | 2.5×1 | 3600 | 5500 | 0.1 |
| 18RB8-(나사축길이) | 8 | 18 | 14.4 | 4.763 | 3.5×1 | 11900 | 19500 | 0.14 |
| 22RC8-(나사축길이) | 8 | 22 | 18.4 | 4.763 | 2.5×2 | 18600 | 35400 | 0.14 |
| 25RB8-(나사축길이) | 8 | 25 | 21.4 | 4.763 | 3.5×1 | 14600 | 28400 | 0.14 |
| 32RC8-(나사축길이) | 8 | 32 | 28.4 | 4.763 | 2.5×2 | 22800 | 53300 | 0.14 |
| 16RA10-(나사축길이) | 10 | 16 | 13.5 | 3.175 | 2.5×1 | 5000 | 8400 | 0.1 |
| 20RA10-(나사축길이) | 10 | 20 | 16.4 | 4.763 | 2.5×1 | 9800 | 16400 | 0.14 |
| 25RC10-(나사축길이) | 10 | 25 | 20.2 | 6.35 | 2.5×2 | 28600 | 53800 | 0.19 |
| 32RC10-(나사축길이) | 10 | 32 | 27.2 | 6.35 | 2.5×2 | 32300 | 67600 | 0.19 |
| 36RC10-(나사축길이) | 10 | 36 | 31.2 | 6.35 | 2.5×2 | 34400 | 76700 | 0.19 |
| 40RD10-(나사축길이) | 10 | 40 | 35.2 | 6.35 | 3.5×2 | 48500 | 120000 | 0.19 |
| 45RD10-(나사축길이) | 10 | 45 | 40.2 | 6.35 | 3.5×2 | 52100 | 139000 | 0.19 |
| 50RD10-(나사축길이) | 10 | 50 | 45.2 | 6.35 | 3.5×2 | 61600 | 173000 | 0.19 |
| 63RL10-(나사축길이) | 10 | 63 | 58.2 | 6.35 | 2.5×3 | 73200 | 240000 | 0.19 |
| 36RC12-(나사축길이) | 12 | 36 | 30.6 | 7.144 | 2.5×2 | 39900 | 85600 | 0.22 |
| 45RD12L-(나사축길이) | 12 | 45 | 39.6 | 7.144 | 3.5×2 | 60000 | 152000 | 0.22 |
| 45RD12-(나사축길이) | 12 | 45 | 39.6 | 7.144 | 3.5×2 | 60000 | 152000 | 0.22 |
| 50RC16-(나사축길이) | 16 | 50 | 43 | 9.525 | 2.5×2 | 79300 | 185000 | 0.3 |
| 60RD16-(나사축길이) | 16 | 60 | 53 | 9.525 | 3.5×2 | 115000 | 309000 | 0.3 |
| 63RD16-(나사축길이) | 16 | 63 | 56 | 9.525 | 3.5×2 | 117000 | 325000 | 0.3 |
| 80RL16-(나사축길이) | 16 | 80 | 70.5 | 12.7 | 2.5×3 | 205000 | 588000 | 0.38 |
| 80RD20-(나사축길이) | 20 | 80 | 70.5 | 12.7 | 3.5×2 | 193000 | 549000 | 0.38 |
| 80RL20-(나사축길이) | 20 | 80 | 73 | 9.525 | 2.5×3 | 140000 | 453000 | 0.3 |
| 100RL20-(나사축길이) | 20 | 100 | 90.5 | 12.7 | 2.5×3 | 228000 | 744000 | 0.38 |
| 100RD24-(나사축길이) | 24 | 100 | 88.2 | 15.875 | 3.5×2 | 288000 | 858000 | 0.5 |
| 형식 | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 너트치수(mm) | 나사축최대길이 A (mm) |
| 형식 | D1 | L | T | G | P | J | W | H | R | 나사축최대길이 A (mm) |
| 10RB3L-(나사축길이) | 20 | 32 | M18×1 | 10 | 32 | 5.5 | 17 | 17 | 16.5 | 800 |
| 10RB3-(나사축길이) | 20 | 32 | M18×1 | 10 | 32 | 5.5 | 17 | 17 | 16.5 | 800 |
| 14RB4-(나사축길이) | 25 | 44 | M24×1 | 10 | 40 | 6.6 | 21 | 21 | 20 | 1500 |
| 14RB5-(나사축길이) | 25 | 44 | M24×1 | 10 | 40 | 6.6 | 21 | 21 | 20.5 | 1500 |
| 16RB5-(나사축길이) | 30 | 44 | M28×1.5 | 10 | 45 | 6.6 | 23 | 24 | 24 | 1500 |
| 20RB5L-(나사축길이) | 34 | 42 | M32×1.5 | 12 | 49 | 6.6 | 28 | 27 | 25 | 2000 |
| 20RB5-(나사축길이) | 34 | 42 | M32×1.5 | 12 | 49 | 6.6 | 28 | 27 | 25 | 2000 |
| 25RA5-(나사축길이) | 40 | 41 | M38×1.5 | 12 | 52 | 5.5 | 31 | 27 | 25 | 2500 |
| 10RA6-(나사축길이) | 20 | 38 | M18×1 | 10 | 32 | 5.5 | 16 | 16 | 16 | 800 |
| 20RC6-(나사축길이) | 34 | 57 | M32×1.5 | 12 | 49 | 6.6 | 28 | 27 | 25 | 2000 |
| 28RC6-(나사축길이) | 50 | 75 | M45×1.5 | 15 | 65 | 6.6 | 34 | 33 | 32.5 | 3000 |
| 12RA8-(나사축길이) | 25 | 46 | M24×1 | 10 | 35 | 4.5 | 18 | 20 | 19.5 | 1000 |
| 18RB8-(나사축길이) | 34 | 56 | M32×1.5 | 12 | 49 | 6.6 | 28 | 27 | 27 | 1500 |
| 22RC8-(나사축길이) | 38 | 75 | M35×1.5 | 15 | 56 | 9 | 32 | 30 | 30 | 2000 |
| 25RB8-(나사축길이) | 47 | 66 | M42×1.5 | 16 | 65 | 9 | 35 | 30 | 30 | 2500 |
| 32RC8-(나사축길이) | 56 | 78 | M52×2 | 18 | 75 | 9 | 42 | 39 | 39 | 3500 |
| 16RA10-(나사축길이) | 30 | 52 | M28×1.5 | 10 | 45 | 6.6 | 23 | 24 | 23 | 1500 |
| 20RA10-(나사축길이) | 38 | 58 | M35×1.5 | 15 | 53 | 6.6 | 30 | 30 | 29.5 | 1500 |
| 25RC10-(나사축길이) | 44 | 90 | M42×1.5 | 15 | 62 | 9 | 37 | 35 | 34.5 | 2500 |
| 32RC10-(나사축길이) | 56 | 96 | M52×2 | 18 | 75 | 9 | 42 | 39 | 36.5 | 3500 |
| 36RC10-(나사축길이) | 60 | 98 | M55×2 | 18 | 80 | 11 | 48 | 39 | 39 | 3500 |
| 40RD10-(나사축길이) | 65 | 120 | M60×2 | 25 | 90 | 14 | 52 | 45 | 45.5 | 4000 |
| 45RD10-(나사축길이) | 70 | 125 | M65×2 | 30 | 94 | 14 | 57 | 51 | 48 | 5500 |
| 50RD10-(나사축길이) | 80 | 143 | M75×2 | 40 | 110 | 18 | 59 | 52 | 53 | 5500 |
| 63RL10-(나사축길이) | 95 | 150 | M90×2 | 40 | 135 | 22 | 73 | 60 | 62 | 5500 |
| 36RC12-(나사축길이) | 60 | 108 | M55×2 | 18 | 80 | 11 | 48 | 43 | 42.5 | 3500 |
| 45RD12L-(나사축길이) | 70 | 150 | M65×2 | 30 | 94 | 14 | 57 | 51 | 47 | 5500 |
| 45RD12-(나사축길이) | 70 | 150 | M65×2 | 30 | 94 | 14 | 57 | 51 | 47 | 5500 |
| 50RC16-(나사축길이) | 85 | 160 | M80×2 | 40 | 125 | 22 | 65 | 59 | 60 | 5500 |
| 60RD16-(나사축길이) | 96 | 186 | M90×2 | 30 | 138 | 22 | 74 | 58 | 61 | 5500 |
| 63RD16-(나사축길이) | 100 | 195 | M95×2 | 40 | 140 | 22 | 77 | 67 | 67 | 5500 |
| 80RL16-(나사축길이) | 125 | 224 | M120×2 | 50 | 168 | 22 | 97 | 84 | 87 | 5500 |
| 80RD20-(나사축길이) | 125 | 260 | M120×2 | 50 | 168 | 22 | 97 | 84 | 82 | 5500 |
| 80RL20-(나사축길이) | 125 | 258 | M120×2 | 50 | 168 | 22 | 97 | 84 | 83 | 5500 |
| 100RL20-(나사축길이) | 145 | 265 | M140×2 | 50 | 194 | 26 | 116 | 94 | 98 | 5500 |
| 100RD24-(나사축길이) | 158 | 278 | M140×3 | 50 | 208 | 26 | 122 | 104 | 105 | 5500 |
| 형식 | 플랜지 | 플랜지 | 플랜지 |
| 형식 | 호칭 | D2 (mm) | F (mm) |
| 10RB3L-(나사축길이) | F01001 | 42 | 10 |
| 10RB3-(나사축길이) | F01001 | 42 | 10 |
| 14RB4-(나사축길이) | F01401 | 55 | 10 |
| 14RB5-(나사축길이) | F01401 | 55 | 10 |
| 16RB5-(나사축길이) | F01601 | 58 | 10 |
| 20RB5L-(나사축길이) | F02001 | 64 | 12 |
| 20RB5-(나사축길이) | F02001 | 64 | 12 |
| 25RA5-(나사축길이) | F02500 | 64 | 12 |
| 10RA6-(나사축길이) | F01001 | 42 | 10 |
| 20RC6-(나사축길이) | F02001 | 64 | 12 |
| 28RC6-(나사축길이) | F02801 | 80 | 15 |
| 12RA8-(나사축길이) | F01201 | 45 | 10 |
| 18RB8-(나사축길이) | F01801 | 64 | 12 |
| 22RC8-(나사축길이) | F02201 | 74 | 15 |
| 25RB8-(나사축길이) | F02501 | 83 | 16 |
| 32RC8-(나사축길이) | F03201 | 92 | 18 |
| 16RA10-(나사축길이) | F01601 | 58 | 10 |
| 20RA10-(나사축길이) | F02002 | 68 | 15 |
| 25RC10-(나사축길이) | F02502 | 80 | 15 |
| 32RC10-(나사축길이) | F03201 | 92 | 18 |
| 36RC10-(나사축길이) | F03601 | 100 | 18 |
| 40RD10-(나사축길이) | F04001 | 114 | 25 |
| 45RD10-(나사축길이) | F04501 | 118 | 30 |
| 50RD10-(나사축길이) | F05000 | 140 | 40 |
| 63RL10-(나사축길이) | F06301 | 175 | 40 |
| 36RC12-(나사축길이) | F03601 | 100 | 18 |
| 45RD12L-(나사축길이) | F04501 | 118 | 30 |
| 45RD12-(나사축길이) | F04501 | 118 | 30 |
| 50RC16-(나사축길이) | F05001 | 165 | 40 |
| 60RD16-(나사축길이) | F06001 | 178 | 30 |
| 63RD16-(나사축길이) | F06302 | 180 | 40 |
| 80RL16-(나사축길이) | F08001 | 208 | 50 |
| 80RD20-(나사축길이) | F08001 | 208 | 50 |
| 80RL20-(나사축길이) | F08001 | 208 | 50 |
| 100RL20-(나사축길이) | F10001 | 240 | 50 |
| 100RD24-(나사축길이) | F10002 | 254 | 50 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| 10RB3L-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 10RB3-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 14RB4-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 14RB5-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 16RB5-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 20RB5L-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 20RB5-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 25RA5-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 10RA6-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 20RC6-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 28RC6-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 12RA8-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 18RB8-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 22RC8-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 25RB8-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 32RC8-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 16RA10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 20RA10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 25RC10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 32RC10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 36RC10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 40RD10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 45RD10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 50RD10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 63RL10-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 36RC12-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 45RD12L-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 45RD12-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 50RC16-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 60RD16-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 63RD16-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 80RL16-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 80RD20-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 80RL20-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 100RL20-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
| 100RD24-(나사축길이) | P | 견적 | - | - | - | - | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
