상품 상세보기 : 탑체인용스프라켓 - TPF형체인용록스프라켓

HOME > 체인전도 > 스프라켓 > 탑체인용스프라켓 > TPF형체인용록스프라켓

탑체인용스프라켓

TPF형체인용록스프라켓

(주)츠바키모토체인 ( TSUBAKIMOTO CHAIN )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


52건 중 1~52건 표시

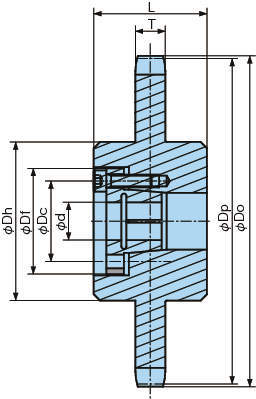

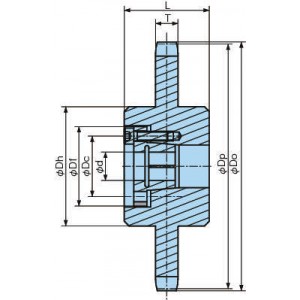

형식	마감축구멍직경 d (mm)	할출잇수	피치원직경 DP (mm)	외경 Do (mm)	잇폭 T (mm)	허브직경 Dh (mm)	L(mm)
형식	마감축구멍직경 d (mm)	할출잇수	피치원직경 DP (mm)	외경 Do (mm)	잇폭 T (mm)	허브직경 Dh (mm)	L(mm)
TPF912T-S15	15	19	117.34	120	11.9	63	45
TPF912T-S16	16	19	117.34	120	11.9	63	45
TPF912T-S17	17	19	117.34	120	11.9	63	45
TPF912T-S18	18	19	117.34	120	11.9	63	45
TPF912T-S19	19	19	117.34	120	11.9	63	45
TPF912T-S20	20	19	117.34	120	11.9	63	45
TPF912T-S22	22	19	117.34	120	11.9	63	45
TPF912T-S24	24	19	117.34	120	11.9	63	45
TPF912T-S25	25	19	117.34	120	11.9	63	45
TPF912T-S28	28	19	117.34	120	11.9	63	45
TPF912T-S30	30	19	117.34	120	11.9	63	45
TPF912T-S32	32	19	117.34	120	11.9	63	45
TPF912T-S35	35	19	117.34	120	11.9	63	45
TPF1012T-S15	15	21	129.26	131.5	11.9	63	45
TPF1012T-S16	16	21	129.26	131.5	11.9	63	45
TPF1012T-S17	17	21	129.26	131.5	11.9	63	45
TPF1012T-S18	18	21	129.26	131.5	11.9	63	45
TPF1012T-S19	19	21	129.26	131.5	11.9	63	45
TPF1012T-S20	20	21	129.26	131.5	11.9	63	45
TPF1012T-S22	22	21	129.26	131.5	11.9	63	45
TPF1012T-S24	24	21	129.26	131.5	11.9	63	45
TPF1012T-S25	25	21	129.26	131.5	11.9	63	45
TPF1012T-S28	28	21	129.26	131.5	11.9	63	45
TPF1012T-S30	30	21	129.26	131.5	11.9	63	45
TPF1012T-S32	32	21	129.26	131.5	11.9	63	45
TPF1012T-S35	35	21	129.26	131.5	11.9	63	45
TPF1112T-S15	15	23	141.22	143.5	11.9	63	45
TPF1112T-S16	16	23	141.22	143.5	11.9	63	45
TPF1112T-S17	17	23	141.22	143.5	11.9	63	45
TPF1112T-S18	18	23	141.22	143.5	11.9	63	45
TPF1112T-S19	19	23	141.22	143.5	11.9	63	45
TPF1112T-S20	20	23	141.22	143.5	11.9	63	45
TPF1112T-S22	22	23	141.22	143.5	11.9	63	45
TPF1112T-S24	24	23	141.22	143.5	11.9	63	45
TPF1112T-S25	25	23	141.22	143.5	11.9	63	45
TPF1112T-S28	28	23	141.22	143.5	11.9	63	45
TPF1112T-S30	30	23	141.22	143.5	11.9	63	45
TPF1112T-S32	32	23	141.22	143.5	11.9	63	45
TPF1112T-S35	35	23	141.22	143.5	11.9	63	45
TPF1212T-S15	15	25	153.2	155.5	11.9	63	45
TPF1212T-S16	16	25	153.2	155.5	11.9	63	45
TPF1212T-S17	17	25	153.2	155.5	11.9	63	45
TPF1212T-S18	18	25	153.2	155.5	11.9	63	45
TPF1212T-S19	19	25	153.2	155.5	11.9	63	45
TPF1212T-S20	20	25	153.2	155.5	11.9	63	45
TPF1212T-S22	22	25	153.2	155.5	11.9	63	45
TPF1212T-S24	24	25	153.2	155.5	11.9	63	45
TPF1212T-S25	25	25	153.2	155.5	11.9	63	45
TPF1212T-S28	28	25	153.2	155.5	11.9	63	45
TPF1212T-S30	30	25	153.2	155.5	11.9	63	45
TPF1212T-S32	32	25	153.2	155.5	11.9	63	45
TPF1212T-S35	35	25	153.2	155.5	11.9	63	45

형식	슬리브틀번호	Df (mm)	Dc (mm)	볼트사이즈 (M×L)	체결토르크 (N · m)	전달토르크 (N · m)
형식	슬리브틀번호	Df (mm)	Dc (mm)	볼트사이즈 (M×L)	체결토르크 (N · m)	전달토르크 (N · m)
TPF912T-S15	S2	42	32	M5×18	8.3	105
TPF912T-S16	S2	42	32	M5×18	8.3	112
TPF912T-S17	S2	42	32	M5×18	8.3	119
TPF912T-S18	S2	42	32	M5×18	8.3	126
TPF912T-S19	S2	42	32	M5×18	8.3	133
TPF912T-S20	S2	42	32	M5×18	8.3	139
TPF912T-S22	S2	42	32	M5×18	8.3	153
TPF912T-S24	S3	48.5	38.5	M5×20	8.3	167
TPF912T-S25	S3	48.5	38.5	M5×20	8.3	174
TPF912T-S28	S3	48.5	38.5	M5×20	8.3	195
TPF912T-S30	S4	56	46	M5×20	8.3	279
TPF912T-S32	S4	56	46	M5×20	8.3	298
TPF912T-S35	S4	56	46	M5×20	8.3	325
TPF1012T-S15	S2	42	32	M5×18	8.3	105
TPF1012T-S16	S2	42	32	M5×18	8.3	112
TPF1012T-S17	S2	42	32	M5×18	8.3	119
TPF1012T-S18	S2	42	32	M5×18	8.3	126
TPF1012T-S19	S2	42	32	M5×18	8.3	133
TPF1012T-S20	S2	42	32	M5×18	8.3	139
TPF1012T-S22	S2	42	32	M5×18	8.3	153
TPF1012T-S24	S3	48.5	38.5	M5×20	8.3	167
TPF1012T-S25	S3	48.5	38.5	M5×20	8.3	174
TPF1012T-S28	S3	48.5	38.5	M5×20	8.3	195
TPF1012T-S30	S4	56	46	M5×20	8.3	279
TPF1012T-S32	S4	56	46	M5×20	8.3	298
TPF1012T-S35	S4	56	46	M5×20	8.3	325
TPF1112T-S15	S2	42	32	M5×18	8.3	105
TPF1112T-S16	S2	42	32	M5×18	8.3	112
TPF1112T-S17	S2	42	32	M5×18	8.3	119
TPF1112T-S18	S2	42	32	M5×18	8.3	126
TPF1112T-S19	S2	42	32	M5×18	8.3	133
TPF1112T-S20	S2	42	32	M5×18	8.3	139
TPF1112T-S22	S2	42	32	M5×18	8.3	153
TPF1112T-S24	S3	48.5	38.5	M5×20	8.3	167
TPF1112T-S25	S3	48.5	38.5	M5×20	8.3	174
TPF1112T-S28	S3	48.5	38.5	M5×20	8.3	195
TPF1112T-S30	S4	56	46	M5×20	8.3	279
TPF1112T-S32	S4	56	46	M5×20	8.3	298
TPF1112T-S35	S4	56	46	M5×20	8.3	325
TPF1212T-S15	S2	42	32	M5×18	8.3	105
TPF1212T-S16	S2	42	32	M5×18	8.3	112
TPF1212T-S17	S2	42	32	M5×18	8.3	119
TPF1212T-S18	S2	42	32	M5×18	8.3	126
TPF1212T-S19	S2	42	32	M5×18	8.3	133
TPF1212T-S20	S2	42	32	M5×18	8.3	139
TPF1212T-S22	S2	42	32	M5×18	8.3	153
TPF1212T-S24	S3	48.5	38.5	M5×20	8.3	167
TPF1212T-S25	S3	48.5	38.5	M5×20	8.3	174
TPF1212T-S28	S3	48.5	38.5	M5×20	8.3	195
TPF1212T-S30	S4	56	46	M5×20	8.3	279
TPF1212T-S32	S4	56	46	M5×20	8.3	298
TPF1212T-S35	S4	56	46	M5×20	8.3	325

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
TPF912T-S15	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF912T-S16	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF912T-S17	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF912T-S18	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF912T-S19	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF912T-S20	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF912T-S22	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF912T-S24	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF912T-S25	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF912T-S28	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF912T-S30	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF912T-S32	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF912T-S35	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1012T-S15	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1012T-S16	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1012T-S17	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1012T-S18	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1012T-S19	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1012T-S20	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1012T-S22	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1012T-S24	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1012T-S25	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1012T-S28	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1012T-S30	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1012T-S32	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1012T-S35	P	202,400	-	-	-	-	견적의뢰 / 주문
TPF1112T-S15	P	231,000	-	-	-	-	견적의뢰 / 주문
TPF1112T-S16	P	231,000	-	-	-	-	견적의뢰 / 주문
TPF1112T-S17	P	231,000	-	-	-	-	견적의뢰 / 주문
TPF1112T-S18	P	231,000	-	-	-	-	견적의뢰 / 주문
TPF1112T-S19	P	231,000	-	-	-	-	견적의뢰 / 주문
TPF1112T-S20	P	231,000	-	-	-	-	견적의뢰 / 주문
TPF1112T-S22	P	231,000	-	-	-	-	견적의뢰 / 주문
TPF1112T-S24	P	231,000	-	-	-	-	견적의뢰 / 주문
TPF1112T-S25	P	231,000	-	-	-	-	견적의뢰 / 주문
TPF1112T-S28	P	231,000	-	-	-	-	견적의뢰 / 주문
TPF1112T-S30	P	231,000	-	-	-	-	견적의뢰 / 주문
TPF1112T-S32	P	231,000	-	-	-	-	견적의뢰 / 주문
TPF1112T-S35	P	231,000	-	-	-	-	견적의뢰 / 주문
TPF1212T-S15	P	255,200	-	-	-	-	견적의뢰 / 주문
TPF1212T-S16	P	255,200	-	-	-	-	견적의뢰 / 주문
TPF1212T-S17	P	255,200	-	-	-	-	견적의뢰 / 주문
TPF1212T-S18	P	255,200	-	-	-	-	견적의뢰 / 주문
TPF1212T-S19	P	255,200	-	-	-	-	견적의뢰 / 주문
TPF1212T-S20	P	255,200	-	-	-	-	견적의뢰 / 주문
TPF1212T-S22	P	255,200	-	-	-	-	견적의뢰 / 주문
TPF1212T-S24	P	255,200	-	-	-	-	견적의뢰 / 주문
TPF1212T-S25	P	255,200	-	-	-	-	견적의뢰 / 주문
TPF1212T-S28	P	255,200	-	-	-	-	견적의뢰 / 주문
TPF1212T-S30	P	255,200	-	-	-	-	견적의뢰 / 주문
TPF1212T-S32	P	255,200	-	-	-	-	견적의뢰 / 주문
TPF1212T-S35	P	255,200	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
