상품 상세보기 : 탑체인용스프라켓 - TTU형체인용록스프라켓

HOME > 체인전도 > 스프라켓 > 탑체인용스프라켓 > TTU형체인용록스프라켓

탑체인용스프라켓

TTU형체인용록스프라켓

(주)츠바키모토체인 ( TSUBAKIMOTO CHAIN )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


51건 중 1~51건 표시

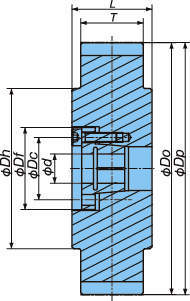

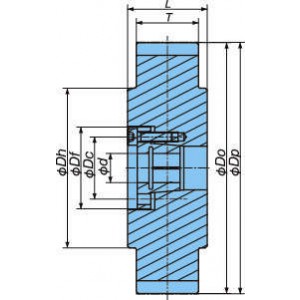

형식	마감축구멍직경 d (mm)	할출잇수	피치원직경 DP (mm)	외경 Do (mm)	잇폭 T (mm)	허브직경 Dh (mm)	L(mm)
형식	마감축구멍직경 d (mm)	할출잇수	피치원직경 DP (mm)	외경 Do (mm)	잇폭 T (mm)	허브직경 Dh (mm)	L(mm)
TTU1012T-S15	15	21	129.26	129	32	82	41
TTU1012T-S16	16	21	129.26	129	32	82	41
TTU1012T-S17	17	21	129.26	129	32	82	41
TTU1012T-S18	18	21	129.26	129	32	82	41
TTU1012T-S19	19	21	129.26	129	32	82	41
TTU1012T-S20	20	21	129.26	129	32	82	41
TTU1012T-S22	22	21	129.26	129	32	82	41
TTU1012T-S24	24	21	129.26	129	32	82	41
TTU1012T-S25	25	21	129.26	129	32	82	41
TTU1012T-S28	28	21	129.26	129	32	82	41
TTU1012T-S30	30	21	129.26	129	32	82	41
TTU1012T-S32	32	21	129.26	129	32	82	41
TTU1012T-S35	35	21	129.26	129	32	82	41
TTU1012T-S38	38	21	129.26	129	32	82	41
TTU1012T-S40	40	21	129.26	129	32	82	41
TTU1012T-S42	42	21	129.26	129	32	82	41
TTU1012T-S45	45	21	129.26	129	32	82	41
TTU1112T-S15	15	23	141.22	141	32	82	41
TTU1112T-S16	16	23	141.22	141	32	82	41
TTU1112T-S17	17	23	141.22	141	32	82	41
TTU1112T-S18	18	23	141.22	141	32	82	41
TTU1112T-S19	19	23	141.22	141	32	82	41
TTU1112T-S20	20	23	141.22	141	32	82	41
TTU1112T-S22	22	23	141.22	141	32	82	41
TTU1112T-S24	24	23	141.22	141	32	82	41
TTU1112T-S25	25	23	141.22	141	32	82	41
TTU1112T-S28	28	23	141.22	141	32	82	41
TTU1112T-S30	30	23	141.22	141	32	82	41
TTU1112T-S32	32	23	141.22	141	32	82	41
TTU1112T-S35	35	23	141.22	141	32	82	41
TTU1112T-S38	38	23	141.22	141	32	82	41
TTU1112T-S40	40	23	141.22	141	32	82	41
TTU1112T-S42	42	23	141.22	141	32	82	41
TTU1112T-S45	45	23	141.22	141	32	82	41
TTU1212T-S15	15	25	153.2	153	32	82	41
TTU1212T-S16	16	25	153.2	153	32	82	41
TTU1212T-S17	17	25	153.2	153	32	82	41
TTU1212T-S18	18	25	153.2	153	32	82	41
TTU1212T-S19	19	25	153.2	153	32	82	41
TTU1212T-S20	20	25	153.2	153	32	82	41
TTU1212T-S22	22	25	153.2	153	32	82	41
TTU1212T-S24	24	25	153.2	153	32	82	41
TTU1212T-S25	25	25	153.2	153	32	82	41
TTU1212T-S28	28	25	153.2	153	32	82	41
TTU1212T-S30	30	25	153.2	153	32	82	41
TTU1212T-S32	32	25	153.2	153	32	82	41
TTU1212T-S35	35	25	153.2	153	32	82	41
TTU1212T-S38	38	25	153.2	153	32	82	41
TTU1212T-S40	40	25	153.2	153	32	82	41
TTU1212T-S42	42	25	153.2	153	32	82	41
TTU1212T-S45	45	25	153.2	153	32	82	41

형식	슬리브틀번호	Df (mm)	Dc (mm)	볼트사이즈 (M×L)	체결토르크 (N · m)	전달토르크 (N · m)
형식	슬리브틀번호	Df (mm)	Dc (mm)	볼트사이즈 (M×L)	체결토르크 (N · m)	전달토르크 (N · m)
TTU1012T-S15	S2	42	32	M5×18	8.3	139
TTU1012T-S16	S2	42	32	M5×18	8.3	149
TTU1012T-S17	S2	42	32	M5×18	8.3	158
TTU1012T-S18	S2	42	32	M5×18	8.3	167
TTU1012T-S19	S2	42	32	M5×18	8.3	177
TTU1012T-S20	S2	42	32	M5×18	8.3	186
TTU1012T-S22	S2	42	32	M5×18	8.3	205
TTU1012T-S24	S3	48.5	38.5	M5×20	8.3	167
TTU1012T-S25	S3	48.5	38.5	M5×20	8.3	174
TTU1012T-S28	S3	48.5	38.5	M5×20	8.3	195
TTU1012T-S30	S4	56	46	M5×20	8.3	279
TTU1012T-S32	S4	56	46	M5×20	8.3	298
TTU1012T-S35	S4	56	46	M5×20	8.3	325
TTU1012T-S38	S5	66	56	M5×22	8.3	442
TTU1012T-S40	S5	66	56	M5×22	8.3	465
TTU1012T-S42	S5	66	56	M5×22	8.3	586
TTU1012T-S45	S5	66	56	M5×22	8.3	628
TTU1112T-S15	S2	42	32	M5×18	8.3	139
TTU1112T-S16	S2	42	32	M5×18	8.3	149
TTU1112T-S17	S2	42	32	M5×18	8.3	158
TTU1112T-S18	S2	42	32	M5×18	8.3	167
TTU1112T-S19	S2	42	32	M5×18	8.3	177
TTU1112T-S20	S2	42	32	M5×18	8.3	186
TTU1112T-S22	S2	42	32	M5×18	8.3	205
TTU1112T-S24	S3	48.5	38.5	M5×20	8.3	167
TTU1112T-S25	S3	48.5	38.5	M5×20	8.3	174
TTU1112T-S28	S3	48.5	38.5	M5×20	8.3	195
TTU1112T-S30	S4	56	46	M5×20	8.3	279
TTU1112T-S32	S4	56	46	M5×20	8.3	298
TTU1112T-S35	S4	56	46	M5×20	8.3	325
TTU1112T-S38	S5	66	56	M5×22	8.3	442
TTU1112T-S40	S5	66	56	M5×22	8.3	465
TTU1112T-S42	S5	66	56	M5×22	8.3	586
TTU1112T-S45	S5	66	56	M5×22	8.3	628
TTU1212T-S15	S2	42	32	M5×18	8.3	174
TTU1212T-S16	S2	42	32	M5×18	8.3	186
TTU1212T-S17	S2	42	32	M5×18	8.3	198
TTU1212T-S18	S2	42	32	M5×18	8.3	209
TTU1212T-S19	S2	42	32	M5×18	8.3	221
TTU1212T-S20	S2	42	32	M5×18	8.3	232
TTU1212T-S22	S2	42	32	M5×18	8.3	256
TTU1212T-S24	S3	48.5	38.5	M5×20	8.3	167
TTU1212T-S25	S3	48.5	38.5	M5×20	8.3	174
TTU1212T-S28	S3	48.5	38.5	M5×20	8.3	195
TTU1212T-S30	S4	56	46	M5×20	8.3	279
TTU1212T-S32	S4	56	46	M5×20	8.3	298
TTU1212T-S35	S4	56	46	M5×20	8.3	325
TTU1212T-S38	S5	66	56	M5×22	8.3	442
TTU1212T-S40	S5	66	56	M5×22	8.3	465
TTU1212T-S42	S5	66	56	M5×22	8.3	586
TTU1212T-S45	S5	66	56	M5×22	8.3	628

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
TTU1012T-S15	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S16	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S17	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S18	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S19	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S20	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S22	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S24	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S25	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S28	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S30	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S32	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S35	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S38	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S40	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S42	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1012T-S45	P	343,200	-	-	-	-	견적의뢰 / 주문
TTU1112T-S15	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S16	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S17	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S18	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S19	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S20	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S22	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S24	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S25	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S28	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S30	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S32	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S35	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S38	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S40	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S42	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1112T-S45	P	358,600	-	-	-	-	견적의뢰 / 주문
TTU1212T-S15	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S16	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S17	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S18	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S19	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S20	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S22	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S24	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S25	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S28	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S30	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S32	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S35	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S38	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S40	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S42	P	378,400	-	-	-	-	견적의뢰 / 주문
TTU1212T-S45	P	378,400	-	-	-	-	견적의뢰 / 주문
