쇼크가드

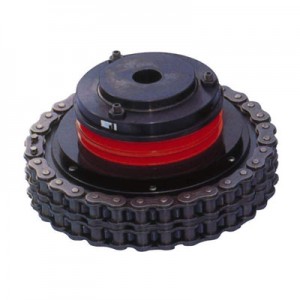

쇼크가드커플링 TGB시리즈
(주)츠바키 ( TSUBAKI )
공통사양
캐드자료
    • 카탈로그
    		•

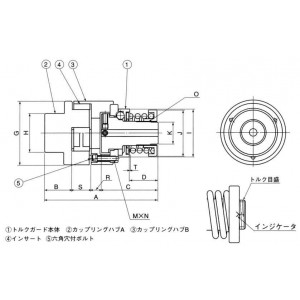

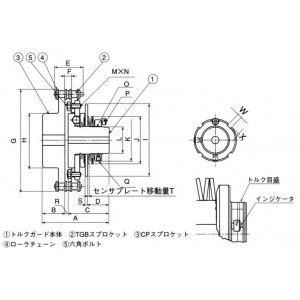

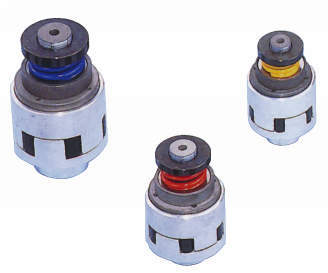

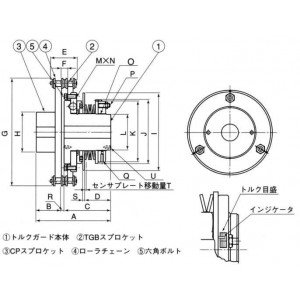

    관련이미지
    상세사양
    22건 중 1~22건 표시
    형식스프링색상설정
    토크범위
    (N?m)    		최고
    회전속도
    (r/min)    		커플링
    형식    		스프라켓스프라켓축구멍직경(mm)축구멍직경(mm)축구멍직경(mm)축구멍직경(mm)
    형식스프링색상설정
    토크범위
    (N?m)    		최고
    회전속도
    (r/min)    		커플링
    형식    		체인
    번호    		잇수토크가드쪽토크가드쪽커플링쪽커플링쪽
    형식스프링색상설정
    토크범위
    (N?m)    		최고
    회전속도
    (r/min)    		커플링
    형식    		체인
    번호    		잇수예비구멍1최대1예비구멍2최대2
    TGB08-LC노랑0.294～1.471200L075A--58-15
    TGB08-MC파랑0.784～2.1561200L075A--58-15
    TGB08-HC오렌지1.176～2.941200L075A--58-15
    TGB12-LC노랑0.686～2.941000L090A--612-20
    TGB12-MC파랑1.96～4.91000L090A--612-20
    TGB12-HC오렌지2.94～5.881000L090A--612-20
    TGB16-LC노랑1.47～4.9900L100A--716-25
    TGB16-MC파랑2.94～7.84900L100A--716-25
    TGB16-HC오렌지5.88～11.76900L100A--716-25
    TGB20-HC오렌지9.8～44700-RS402682012.542
    TGB30-LC노랑20～54500-RS502612301848
    TGB30-HC오렌지54～167500-RS502612301848
    TGB50-LC노랑69～147300-RS603022501855
    TGB50-MC파랑137～412300-RS603022501855
    TGB50-HC오렌지196～539300-RS603022501855
    TGB70-HC오렌지294～1080160-RS803232702875
    TGB90-LC노랑441～1323120-RS10036429033103
    TGB90-HC오렌지931～3136120-RS10036429033103
    TGB110-LC노랑686～1960100-RS120365211038113
    TGB110-HC오렌지1568～5096100-RS120365211038113
    TGB130-LC노랑1176～303880-RS160306013053145
    TGB130-HC오렌지2646～715480-RS160306013053145
    형식A
    (mm)    		B
    (mm)    		C
    (mm)    		D
    (mm)    		E
    (mm)    		F
    (mm)    		G
    (mm)    		H
    (mm)    		I
    (mm)    		J
    (mm)
    형식A
    (mm)    		B
    (mm)    		C
    (mm)    		D
    (mm)    		E
    (mm)    		F
    (mm)    		G
    (mm)    		H
    (mm)    		I
    (mm)    		J
    (mm)
    형식A
    (mm)    		B
    (mm)    		C
    (mm)    		D
    (mm)    		E
    (mm)    		F
    (mm)    		G
    (mm)    		H
    (mm)    		I
    (mm)    		J
    (mm)
    TGB08-LC8020.63919--445243329.5
    TGB08-MC8020.63919--44.5243329.5
    TGB08-HC8020.63919--44.5243329.5
    TGB12-LC8819.94723.5--53.6324037
    TGB12-MC8819.94723.5--53.6324037
    TGB12-HC8819.94723.5--53.6324037
    TGB16-LC112275628.3--64.3384846
    TGB16-MC112275628.3--64.3384846
    TGB16-HC112275628.3--64.3384846
    TGB20-HC7625472532.67.4117.463824
    TGB30-LC9328603340.59.7146.77310675
    TGB30-HC9328603340.59.7146.77310675
    TGB50-LC126408144.85111.6200.383150116.7
    TGB50-MC126408144.85111.6200.383150116.7
    TGB50-HC126408144.85111.6200.383150116.7
    TGB70-HC1654511068.564.81.3283.2107208166
    TGB90-LC2428015788.678.518.2394.4147290213
    TGB90-HC2428015788.678.518.2394.4147290213
    TGB110-LC30310019510599.221.9473.415734278
    TGB110-HC30310019510599.221.9473.4157345278
    TGB130-LC365120230130127.329.1534.2197390316
    TGB130-HC365120230130127.329.1534.2197390316
    형식K
    (mm)    		L
    (mm)    		M×N×개수OPQR
    (mm)    		S
    (mm)
    형식K
    (mm)    		L
    (mm)    		M×N×개수OPQR
    (mm)    		S
    (mm)
    형식K
    (mm)    		L
    (mm)    		M×N×개수OPQR
    (mm)    		S
    (mm)
    TGB08-LC15-M3-L12×3M15×1--7.213.2
    TGB08-MC15-M3-L12×3M15×1--7.213.2
    TGB08-HC15-M3-L12×3M15×1--7.213.2
    TGB12-LC20-M4-L16×3M20×1--7.913.2
    TGB12-MC20-M4-L16×3M20×1--7.913.2
    TGB12-HC20-M4-L16×3M20×1--7.913.2
    TGB16-LC2-M4-L20×3M25×1.5--10.218.8
    TGB16-MC25-M4-L20×3M25×1.5--10.218.8
    TGB16-HC25-M4-L20×3M25×1.5--10.218.8
    TGB20-HC4830M5-L12×4M32×1.5M4-L8M5-L642
    TGB30-LC6542.5M6-L16×6M45×1.5M4-L10M5-L652
    TGB30-HC6542.5M6-L16×6M45×1.5M4-L10M5-L652
    TGB50-LC9870M8-L20×6M75×2M4-L14M5-L1053
    TGB50-MC9870M8-L20×6M75×2M4-L14M5-L1053
    TGB50-HC9870M8-L20×6M75×2M4-L14M5-L1053
    TGB70-HC157106M10-L25×6M110×2M10-L28M5-L10103
    TGB90-LC203124M12-L35×8M130×2M16-L35M10-L2055.5
    TGB90-HC203124M12-L35×8M130×2M16-L35M10-L2055.5
    TGB110-LC266155M16-L45×6M160×3M16-L45M12-L2087
    TGB110-HC266155M16-L45×6M160×3M16-L45M12-L2087
    TGB130-LC304184M16-L50×8M190×3M20-L60M16-L30157
    TGB130-HC304184M16-L50×8M190×3M20-L60M16-L301157
    형식T
    (mm)    		W
    (mm)    		X
    (mm)    		U스냅링크기
    Y
    (mm)    		관성
    모멘트
    (kg?m2)    		GD2
    (kgf?m2)
    형식T
    (mm)    		W
    (mm)    		X
    (mm)    		U스냅링크기
    Y
    (mm)    		관성
    모멘트
    (kg?m2)    		GD2
    (kgf?m2)
    형식T
    (mm)    		W
    (mm)    		X
    (mm)    		U스냅링크기
    Y
    (mm)    		관성
    모멘트
    (kg?m2)    		GD2
    (kgf?m2)
    TGB08-LC0.9----0.0050×10^-20.020×10^-2
    TGB08-MC0.9----0.0050×10^-20.020×10^-2
    TGB08-HC0.9----0.0050×10^-20.020×10^-2
    TGB12-LC1----0.0123×10^-20.049×10^-2
    TGB12-MC1----0.0123×10^-20.049×10^-2
    TGB12-HC1----0.0123×10^-20.049×10^-2
    TGB16-LC1.2----0.0324×10^-20.129×10^-2
    TGB16-MC1.2----0.0324×10^-20.129×10^-2
    TGB16-HC1.2----0.0324×10^-20.129×10^-2
    TGB20-HC1.852-320.313×10^-21.25×10^-2
    TGB30-LC262.5-450.948×10^-23.79×10^-2
    TGB30-HC262.5-450.948×10^-23.79×10^-2
    TGB50-LC2.783.5-754.43×10^-217.7×10^-2
    TGB50-MC2.783.5-754.43×10^-217.7×10^-2
    TGB50-HC2.783.5-754.43×10^-217.7×10^-2
    TGB70-HC3.3---11022.43×10^-289.7×10^-2
    TGB90-LC5.4--M8-L16130117.32×10^-2469.29×10^-2
    TGB90-HC5.4--M8-L16130117.32×10^-2469.29×10^-2
    TGB110-LC6--M10×20160314.15×10^-21256.61×10^-2
    TGB110-HC6--M10×20160314.15×10^-21256.61×10^-2
    TGB130-LC6.6--M12×24190632.66×10^-22530.63×10^-2
    TGB130-HC6.6--M12×24190632.66×10^-22530.63×10^-2
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    TGB08-LCP642,400----견적의뢰 / 주문
    TGB08-MCP642,400----견적의뢰 / 주문
    TGB08-HCP642,400----견적의뢰 / 주문
    TGB12-LCP708,400----견적의뢰 / 주문
    TGB12-MCP708,400----견적의뢰 / 주문
    TGB12-HCP708,400----견적의뢰 / 주문
    TGB16-LCP772,200---1견적의뢰 / 주문
    TGB16-MCP772,200---1견적의뢰 / 주문
    TGB16-HCP772,200---1견적의뢰 / 주문
    TGB20-HCP1,166,000---3견적의뢰 / 주문
    TGB30-LCP1,727,000---5견적의뢰 / 주문
    TGB30-HCP1,727,000---5견적의뢰 / 주문
    TGB50-LCP2,772,000---12견적의뢰 / 주문
    TGB50-MCP2,772,000---12견적의뢰 / 주문
    TGB50-HCP2,772,000---12견적의뢰 / 주문
    TGB70-HCP4,202,000---32견적의뢰 / 주문
    TGB90-LCP8,668,000---71견적의뢰 / 주문
    TGB90-HCP8,668,000---71견적의뢰 / 주문
    TGB110-LCP12,386,000---131견적의뢰 / 주문
    TGB110-HCP12,386,000---131견적의뢰 / 주문
    TGB130-LCP20,988,000---202견적의뢰 / 주문
    TGB130-HCP20,988,000---202견적의뢰 / 주문
