상품 상세보기 : 캠클러치 - 캠클러치 BB시리즈

HOME > 동력전달주변기기 > 캠클러치 > 캠클러치 > 캠클러치 BB시리즈

캠클러치

캠클러치 BB시리즈

(주)츠바키 ( TSUBAKI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


35건 중 1~35건 표시

형식	타입	허용최대 토크 (N?m)	최고공전회전속도(r/min)	최고공전회전속도(r/min)	최고 인덱싱빈도 (회/분)	공전마찰 토크 (N?m)
형식	타입	허용최대 토크 (N?m)	내륜	외륜	최고 인덱싱빈도 (회/분)	공전마찰 토크 (N?m)
형식	타입	허용최대 토크 (N?m)			최고 인덱싱빈도 (회/분)	공전마찰 토크 (N?m)

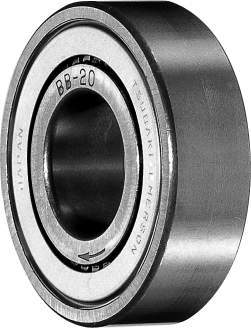

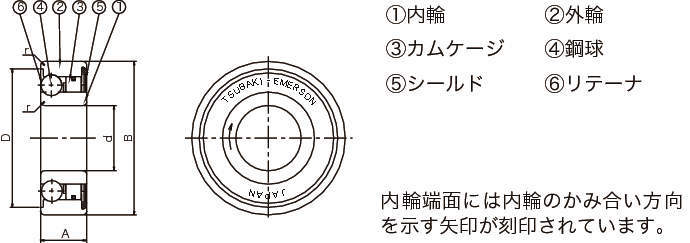

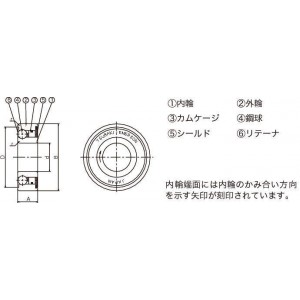

BB15	표준	29	3600	2000	100	0.01
BB17	표준	43	3500	1900	100	0.01
BB20	표준	61	3000	1600	100	0.014
BB25	표준	78	2500	1400	100	0.017
BB30	표준	140	2000	1100	100	0.03
BB35	표준	173	1800	1000	100	0.034
BB40	표준	260	1800	900	100	0.04

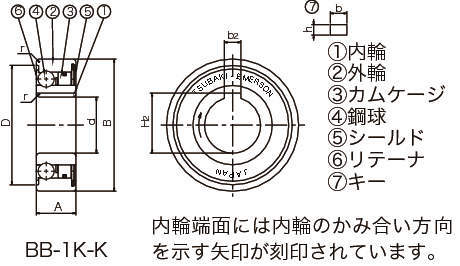

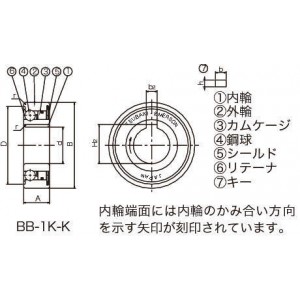

BB15-1K-K	내륜키홈있음	29	3600	2000	100	0.01
BB17-1K-K	내륜키홈있음	43	3500	1900	100	0.01
BB20-1K-K	내륜키홈있음	61	3000	1600	100	0.014
BB25-1K-K	내륜키홈있음	78	2500	1400	100	0.017
BB30-1K-K	내륜키홈있음	140	2000	1100	100	0.03
BB35-1K-K	내륜키홈있음	173	1800	1000	100	0.034
BB40-1K-K	내륜키홈있음	260	1800	900	100	0.04

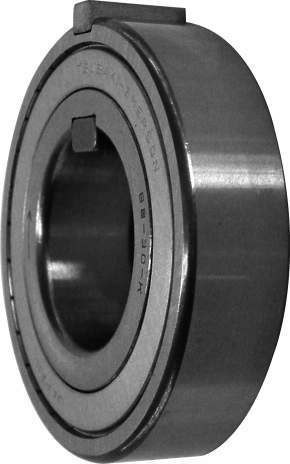

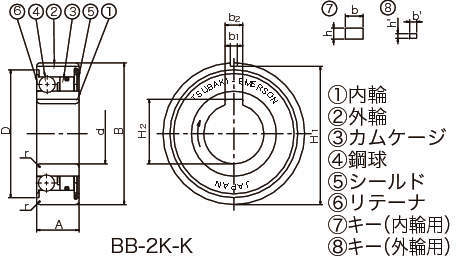

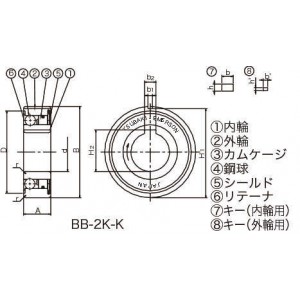

BB15-2K-K	내?외륜키홈있음	29	3600	2000	100	0.01
BB17-2K-K	내?외륜키홈있음	43	3500	1900	100	0.01
BB20-2K-K	내?외륜키홈있음	61	3000	1600	100	0.014
BB25-2K-K	내?외륜키홈있음	78	2500	1400	100	0.017
BB30-2K-K	내?외륜키홈있음	140	2000	1100	100	0.03
BB35-2K-K	내?외륜키홈있음	173	1800	1000	100	0.034
BB40-2K-K	내?외륜키홈있음	260	1800	900	100	0.04

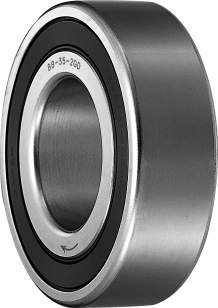

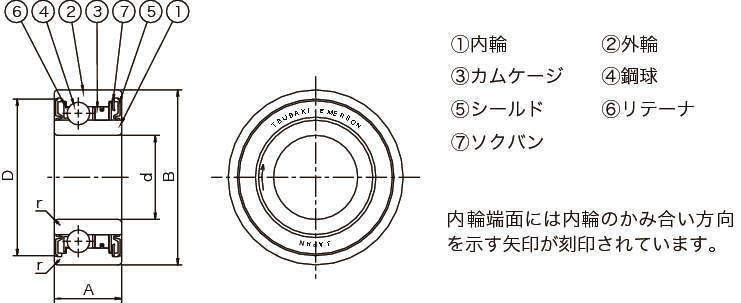

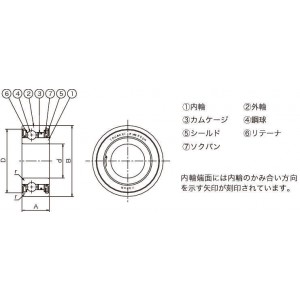

BB15-2GD	양측고무접촉씰있음	29	3600	2000	100	0.04
BB17-2GD	양측고무접촉씰있음	43	3500	1900	100	0.05
BB20-2GD	양측고무접촉씰있음	61	3000	1600	100	0.055
BB25-2GD	양측고무접촉씰있음	78	2500	1400	100	0.055
BB30-2GD	양측고무접촉씰있음	140	2000	1100	100	0.058
BB35-2GD	양측고무접촉씰있음	173	1800	1000	100	0.06
BB40-2GD	양측고무접촉씰있음	260	1800	900	100	0.08

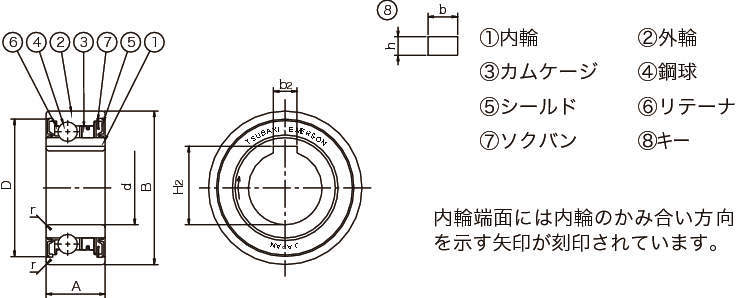

BB15-2GD1K-K	양측고무접촉씰?내륜키홈있음	29	3600	2000	100	0.04
BB17-2GD1K-K	양측고무접촉씰?내륜키홈있음	43	3500	1900	100	0.05
BB20-2GD1K-K	양측고무접촉씰?내륜키홈있음	61	3000	1600	100	0.055
BB25-2GD1K-K	양측고무접촉씰?내륜키홈있음	78	2500	1400	100	0.055
BB30-2GD1K-K	양측고무접촉씰?내륜키홈있음	140	2000	1100	100	0.058
BB35-2GD1K-K	양측고무접촉씰?내륜키홈있음	173	1800	1000	100	0.06
BB40-2GD1K-K	양측고무접촉씰?내륜키홈있음	260	1800	900	100	0.08

형식	기본 동정격하중 Cr(N)	기본 정정격하중 C0r(N)	축구멍직경 d	축구멍직경 d	내륜측(mm)	내륜측(mm)	내륜측(mm)
형식	기본 동정격하중 Cr(N)	기본 정정격하중 C0r(N)	(mm)	공차	키홈치수	키홈치수	키치수
형식	기본 동정격하중 Cr(N)	기본 정정격하중 C0r(N)			b2×H2	공차기호	b×h×길이
BB15	5950	3230	15	0/-0.008	-	-	-
BB17	7000	3700	17	0/-0.008	-	-	-
BB20	8500	4900	20	0/-0.010	-	-	-
BB25	10700	6300	25	0/-0.008	-	-	-
BB30	11900	7900	30	0/-0.008	-	-	-
BB35	13500	9700	35	0/-0.012	-	-	-
BB40	17400	12800	40	0/-0.012	-	-	-
BB15-1K-K	5950	3230	15	0/-0.008	5×16.2	Js10	5×3×11
BB17-1K-K	7000	3700	17	0/-0.008	5×18.2	Js10	5×3×12
BB20-1K-K	8500	4900	20	0/-0.010	6×21.6	Js10	6×4×14
BB25-1K-K	10700	6300	25	0/-0.008	8×26.5	Js10	8×5×15
BB30-1K-K	11900	7900	30	0/-0.008	8×32.0	Js10	8×5×16
BB35-1K-K	13500	9700	35	0/-0.012	10×37.4	Js10	10×6×17
BB40-1K-K	17400	12800	40	0/-0.012	12×43.3	Js10	12×8×22
BB15-2K-K	5950	3230	15	0/-0.008	5×16.2	Js10	5×3×11
BB17-2K-K	7000	3700	17	0/-0.008	5×18.2	Js10	5×3×12
BB20-2K-K	8500	4900	20	0/-0.010	6×21.6	Js10	6×4×14
BB25-2K-K	10700	6300	25	0/-0.008	8×26.5	Js10	8×5×15
BB30-2K-K	11900	7900	30	0/-0.008	8×32.0	Js10	8×5×16
BB35-2K-K	13500	9700	35	0/-0.012	10×37.4	Js10	10×6×17
BB40-2K-K	17400	12800	40	0/-0.012	12×43.3	Js10	12×8×22
BB15-2GD	5950	3230	15	0/-0.008	-	-	-
BB17-2GD	7000	3700	17	0/-0.008	-	-	-
BB20-2GD	8500	4900	20	0/-0.010	-	-	-
BB25-2GD	10700	6300	25	0/-0.008	-	-	-
BB30-2GD	11900	7900	30	0/-0.008	-	-	-
BB35-2GD	13500	9700	35	0/-0.012	-	-	-
BB40-2GD	17400	12800	40	0/-0.012	-	-	-
BB15-2GD1K-K	5950	3230	15	0/-0.008	5×16.2	Js10	5×3×16
BB17-2GD1K-K	7000	3700	17	0/-0.008	5×18.2	Js10	5×3×17
BB20-2GD1K-K	8500	4900	20	0/-0.010	6×21.6	Js10	6×4×19
BB25-2GD1K-K	10700	6300	25	0/-0.008	8×26.5	Js10	8×5×20
BB30-2GD1K-K	11900	7900	30	0/-0.008	8×32.0	Js10	8×5×21
BB35-2GD1K-K	13500	9700	35	0/-0.012	10×37.4	Js10	10×6×22
BB40-2GD1K-K	17400	12800	40	0/-0.012	12×43.3	Js10	12×8×27

형식	외륜측(mm)	외륜측(mm)	외륜측(mm)	폭 A (mm)	외경 B	외경 B	D (mm)	면취 r(mm) 최소
형식	키홈치수	키홈치수	키치수	폭 A (mm)	(mm)	공차	D (mm)	면취 r(mm) 최소
형식	b1×H1	공차기호	b'×h'×길이	폭 A (mm)			D (mm)	면취 r(mm) 최소
BB15	-	-	-	11	35	0/-0.008	32.6	0.6
BB17	-	-	-	12	40	0/-0.008	36.1	0.6
BB20	-	-	-	14	47	0/-0.010	41.7	1
BB25	-	-	-	15	52	0/-0.010	46.4	1
BB30	-	-	-	16	62	0/-0.010	55	1
BB35	-	-	-	17	72	0/-0.012	64	1.5
BB40	-	-	-	22	80	0/-0.012	71	1.5
BB15-1K-K	-	-	-	11	35	0/-0.008	32.6	0.6
BB17-1K-K	-	-	-	12	40	0/-0.008	36.1	0.6
BB20-1K-K	-	-	-	14	47	0/-0.010	41.7	1
BB25-1K-K	-	-	-	15	52	0/-0.010	46.4	1
BB30-1K-K	-	-	-	16	62	0/-0.010	55	1
BB35-1K-K	-	-	-	17	72	0/-0.012	64	1.5
BB40-1K-K	-	-	-	22	80	0/-0.012	71	1.5
BB15-2K-K	2×34.4	Js9	2×2×11	11	35	0/-0.008	32.6	0.6
BB17-2K-K	2×39.0	Js9	2×2×12	12	40	0/-0.008	36.1	0.6
BB20-2K-K	3×45.5	Js9	3×3×14	14	47	0/-0.010	41.7	1
BB25-2K-K	6×50.0	Js9	6×4×15	15	52	0/-0.010	46.4	1
BB30-2K-K	6×60.0	Js9	6×4×16	16	62	0/-0.010	55	1
BB35-2K-K	8×69.5	Js9	8×5×17	17	72	0/-0.012	64	1.5
BB40-2K-K	10×77.0	Js9	10×6×22	22	80	0/-0.012	71	1.5
BB15-2GD	-	-	-	16	35	0/-0.008	32.45	0.6
BB17-2GD	-	-	-	17	40	0/-0.008	36.45	0.6
BB20-2GD	-	-	-	19	47	0/-0.010	42.35	1
BB25-2GD	-	-	-	20	52	0/-0.010	47.05	1
BB30-2GD	-	-	-	21	62	0/-0.010	55.6	1
BB35-2GD	-	-	-	22	72	0/-0.012	64.6	1.5
BB40-2GD	-	-	-	27	80	0/-0.012	71.6	1.5
BB15-2GD1K-K	-	-	-	16	35	0/-0.008	32.45	0.6
BB17-2GD1K-K	-	-	-	17	40	0/-0.008	36.45	0.6
BB20-2GD1K-K	-	-	-	19	47	0/-0.010	42.35	1
BB25-2GD1K-K	-	-	-	20	52	0/-0.010	47.05	1
BB30-2GD1K-K	-	-	-	21	62	0/-0.010	55.6	1
BB35-2GD1K-K	-	-	-	22	72	0/-0.012	64.6	1.5
BB40-2GD1K-K	-	-	-	27	80	0/-0.012	71.6	1.5

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)				질량	견적의뢰 및 주문
BB15	P	111,100	-	-	-	-	견적의뢰 / 주문
BB17	P	122,100	-	-	-	-	견적의뢰 / 주문
BB20	P	130,900	-	-	-	-	견적의뢰 / 주문
BB25	P	151,800	-	-	-	-	견적의뢰 / 주문
BB30	P	172,700	-	-	-	-	견적의뢰 / 주문
BB35	P	196,900	-	-	-	-	견적의뢰 / 주문
BB40	P	217,800	-	-	-	-	견적의뢰 / 주문
BB15-1K-K	P	122,100	-	-	-	-	견적의뢰 / 주문
BB17-1K-K	P	134,200	-	-	-	-	견적의뢰 / 주문
BB20-1K-K	P	145,200	-	-	-	-	견적의뢰 / 주문
BB25-1K-K	P	167,200	-	-	-	-	견적의뢰 / 주문
BB30-1K-K	P	188,100	-	-	-	-	견적의뢰 / 주문
BB35-1K-K	P	213,400	-	-	-	-	견적의뢰 / 주문
BB40-1K-K	P	237,600	-	-	-	-	견적의뢰 / 주문
BB15-2K-K	P	140,800	-	-	-	-	견적의뢰 / 주문
BB17-2K-K	P	154,000	-	-	-	-	견적의뢰 / 주문
BB20-2K-K	P	167,200	-	-	-	-	견적의뢰 / 주문
BB25-2K-K	P	192,500	-	-	-	-	견적의뢰 / 주문
BB30-2K-K	P	217,800	-	-	-	-	견적의뢰 / 주문
BB35-2K-K	P	244,200	-	-	-	-	견적의뢰 / 주문
BB40-2K-K	P	273,900	-	-	-	-	견적의뢰 / 주문
BB15-2GD	P	134,200	-	-	-	-	견적의뢰 / 주문
BB17-2GD	P	147,400	-	-	-	-	견적의뢰 / 주문
BB20-2GD	P	158,400	-	-	-	-	견적의뢰 / 주문
BB25-2GD	P	181,500	-	-	-	-	견적의뢰 / 주문
BB30-2GD	P	205,700	-	-	-	-	견적의뢰 / 주문
BB35-2GD	P	235,400	-	-	-	-	견적의뢰 / 주문
BB40-2GD	P	260,700	-	-	-	1	견적의뢰 / 주문
BB15-2GD1K-K	P	147,400	-	-	-	-	견적의뢰 / 주문
BB17-2GD1K-K	P	162,800	-	-	-	-	견적의뢰 / 주문
BB20-2GD1K-K	P	174,900	-	-	-	-	견적의뢰 / 주문
BB25-2GD1K-K	P	201,300	-	-	-	-	견적의뢰 / 주문
BB30-2GD1K-K	P	228,800	-	-	-	-	견적의뢰 / 주문
BB35-2GD1K-K	P	260,700	-	-	-	-	견적의뢰 / 주문
BB40-2GD1K-K	P	286,000	-	-	-	1	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
