상품 상세보기 : 파워록 - 파워록 EF시리즈

HOME > 동력전달주변기기 > 축체결기기 > 파워록 > 파워록 EF시리즈

파워록

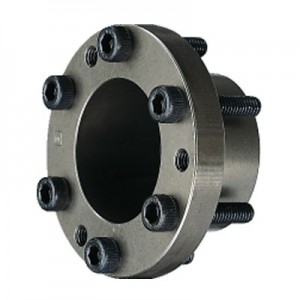

파워록 EF시리즈

(주)츠바키 ( TSUBAKI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


35건 중 1~35건 표시

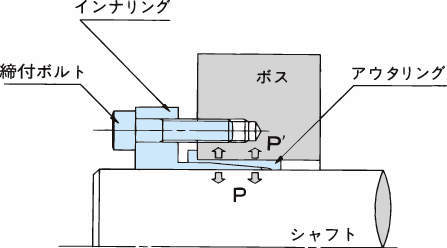

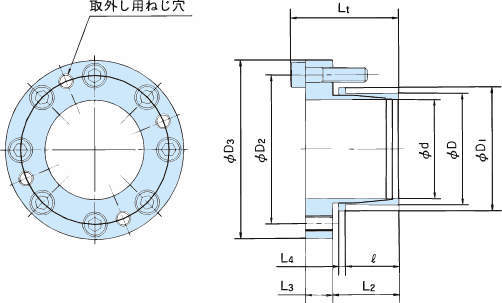

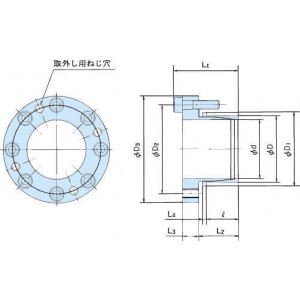

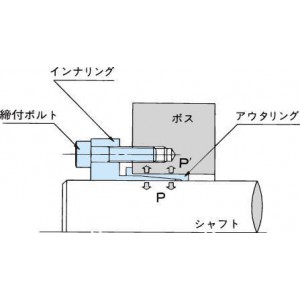

형식	축경 d (mm)	외경 D (mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	전달토크 Mt (N?m)	스러스트하중 Pax (kN)	축측면압 P (MPa)	보스측면압 P' (MPa)
형식	축경 d (mm)	외경 D (mm)	l	L2	L3	L4	Lt	D1	D2	D3	전달토크 Mt (N?m)	스러스트하중 Pax (kN)	축측면압 P (MPa)	보스측면압 P' (MPa)
PL010×013EF	10	13	11.5	14.5	5	1.5	23.5	16	22	30	39	7.79	292	224
PL011×014EF	11	14	11.5	14.5	5	1.5	23.5	17	23	31	43	7.79	266	209
PL012×015EF	12	15	11.5	14.5	5	1.5	23.5	18	24	32	47	7.79	243	195
PL014×018EF	14	18	16	20	6	2	30	22	27	35	73	10.4	209	163
PL015×019EF	15	19	16	20	6	2	30	23	28	36	78	10.4	195	154
PL016×020EF	16	20	16	20	7	2	31	24	29	37	124	15.6	273	219
PL017×021EF	17	21	16	20	7	2	31	25	30	38	132	15.6	258	209
PL018×022EF	18	22	16	20	7	2	32	26	33	43	154	17.1	267	218
PL019×024EF	19	24	16	20	7	2	32	28	35	45	163	17.1	252	200
PL020×025EF	20	25	16	20	7	2	32	29	36	46	171	17.1	240	192
PL022×026EF	22	26	16	20	7	2	32	30	38	48	186	17.1	218	184
PL024×028EF	24	28	16	20	7	2	32	32	40	50	206	17.1	200	172
PL025×030EF	25	30	16	20	7	2	32	34	42	52	216	17.1	192	160
PL028×032EF	28	32	16	20.5	8	2	33.5	36	44	54	353	25.6	257	224
PL030×035EF	30	35	16	20.5	8	2	33.5	39	47	57	382	25.6	240	206
PL032×036EF	32	36	16	21	9	2.5	35	41	49	59	412	25.6	224	200
PL035×040EF	35	40	17.5	22.5	9	2.5	36.5	45	53	63	451	25.6	178	157
PL038×044EF	38	44	17.5	23	10	2.5	39	49	58	70	686	36.1	231	200
PL040×045EF	40	45	20	25.5	10	2.5	41.5	50	59	71	725	36.1	180	161
PL042×048EF	42	48	20	25.5	11	2.5	42.5	53	62	74	1010	48	229	201
PL045×052EF	45	52	25	31.5	13	3	52.5	58	69	84	1490	66.3	244	211
PL048×055EF	48	55	25	31.5	13	3	52.5	61	72	87	1600	66.3	228	199
PL050×057EF	50	57	25	31.5	13	3	52.5	63	74	89	1660	66.3	220	192
PL055×062EF	55	62	25	31.5	13	3	52.5	68	79	94	1820	66.3	199	176
PL060×068EF	60	68	27	34	13	3.5	55	75	86	101	1990	66.3	164	144
PL065×073EF	65	73	27	34	15	3.5	57	80	91	106	2870	88.5	201	179
PL070×079EF	70	79	31	38	15	3.5	61	86	97	112	3100	88.5	177	158
PL075×084EF	75	84	31	38.5	16	3.5	62.5	91	102	117	4150	111	207	185
PL080×091EF	80	91	34	42	17	4	67	99	110	125	4420	111	176	155
PL085×096EF	85	96	34	42.5	19	4	71.5	104	118	137	5980	141	212	187
PL090×101EF	90	101	34	42.5	19	4	71.5	109	123	142	6330	141	200	178
PL095×106EF	95	106	34	42.5	19	4	71.5	114	128	147	6680	141	189	170
PL100×114EF	100	114	42	50.5	20	4	80.5	122	136	155	8790	176	165	144
PL110×124EF	110	124	42	50.5	20	4	80.5	132	146	165	9670	176	150	133
PL120×134EF	120	134	42	50.5	22	4	82.5	142	156	175	12600	211	165	148

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량(kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량(kg)	견적의뢰 및 주문
PL010×013EF	P	88,000	-	-	-	-	견적의뢰 / 주문
PL011×014EF	P	96,800	-	-	-	-	견적의뢰 / 주문
PL012×015EF	P	101,200	-	-	-	-	견적의뢰 / 주문
PL014×018EF	P	105,600	-	-	-	-	견적의뢰 / 주문
PL015×019EF	P	110,000	-	-	-	-	견적의뢰 / 주문
PL016×020EF	P	110,000	-	-	-	-	견적의뢰 / 주문
PL017×021EF	P	110,000	-	-	-	-	견적의뢰 / 주문
PL018×022EF	P	110,000	-	-	-	-	견적의뢰 / 주문
PL019×024EF	P	110,000	-	-	-	-	견적의뢰 / 주문
PL020×025EF	P	114,400	-	-	-	-	견적의뢰 / 주문
PL022×026EF	P	114,400	-	-	-	-	견적의뢰 / 주문
PL024×028EF	P	118,800	-	-	-	-	견적의뢰 / 주문
PL025×030EF	P	118,800	-	-	-	-	견적의뢰 / 주문
PL028×032EF	P	118,800	-	-	-	-	견적의뢰 / 주문
PL030×035EF	P	123,200	-	-	-	-	견적의뢰 / 주문
PL032×036EF	P	127,600	-	-	-	-	견적의뢰 / 주문
PL035×040EF	P	132,000	-	-	-	-	견적의뢰 / 주문
PL038×044EF	P	140,800	-	-	-	-	견적의뢰 / 주문
PL040×045EF	P	140,800	-	-	-	-	견적의뢰 / 주문
PL042×048EF	P	145,200	-	-	-	-	견적의뢰 / 주문
PL045×052EF	P	154,000	-	-	-	1	견적의뢰 / 주문
PL048×055EF	P	158,400	-	-	-	1	견적의뢰 / 주문
PL050×057EF	P	158,400	-	-	-	1	견적의뢰 / 주문
PL055×062EF	P	220,000	-	-	-	1	견적의뢰 / 주문
PL060×068EF	P	242,000	-	-	-	1	견적의뢰 / 주문
PL065×073EF	P	264,000	-	-	-	1	견적의뢰 / 주문
PL070×079EF	P	308,000	-	-	-	1	견적의뢰 / 주문
PL075×084EF	P	382,800	-	-	-	1	견적의뢰 / 주문
PL080×091EF	P	466,400	-	-	-	2	견적의뢰 / 주문
PL085×096EF	P	532,400	-	-	-	2	견적의뢰 / 주문
PL090×101EF	P	660,000	-	-	-	2	견적의뢰 / 주문
PL095×106EF	P	682,000	-	-	-	2	견적의뢰 / 주문
PL100×114EF	P	726,000	-	-	-	3	견적의뢰 / 주문
PL110×124EF	P	748,000	-	-	-	3	견적의뢰 / 주문
PL120×134EF	P	792,000	-	-	-	4	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
