파워록

파워록 EL시리즈

(주)츠바키 ( TSUBAKI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


43건 중 1~43건 표시

형식	축경 d (mm)	외경 D (mm)	치수(mm)	치수(mm)	초기가압력 Fo (kN)	유효가압력 Fe (kN)	전달토크 Mt (N?m)	스러스트하중 Pax (kN)	축측면압 P (MPa)	보스측면압 P' (MPa)

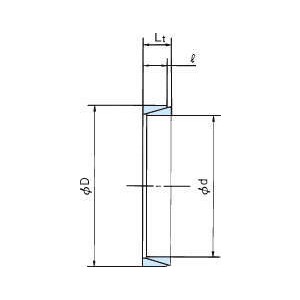

형식	축경 d (mm)	외경 D (mm)	Lt	l	초기가압력 Fo (kN)	유효가압력 Fe (kN)	전달토크 Mt (N?m)	스러스트하중 Pax (kN)	축측면압 P (MPa)	보스측면압 P' (MPa)
PL010×013E	10	13	4.5	3.7	5.9	6.2	6.9	1.37	98	75
PL011×014E	11	14	4.5	3.7	5.4	6.7	8.2	1.5	98	77
PL012×015E	12	15	4.5	3.7	5	7.4	9.8	1.64	98	78
PL013×016E	13	16	4.5	3.7	4.7	8	11.6	1.77	98	79
PL014×018E	14	18	6.3	5.3	8.1	12.3	19.2	2.74	98	76
PL015×019E	15	19	6.3	5.3	10.3	13.2	22.1	2.94	98	77
PL016×020E	16	20	6.3	5.3	9.8	14.1	25.1	3.14	98	78
PL017×021E	17	21	6.3	5.3	9.2	15	28.3	3.33	98	79
PL018×022E	18	22	6.3	5.3	8.9	15.9	31.8	3.53	98	80
PL019×024E	19	24	6.3	5.3	12.3	16.8	35.3	3.72	98	77
PL020×025E	20	25	6.3	5.3	11.9	17.6	39.2	3.92	98	78
PL022×026E	22	26	6.3	5.3	8.9	19.4	47	4.31	98	83
PL024×028E	24	28	6.3	5.3	8.2	21.2	56.8	4.7	98	84
PL025×030E	25	30	6.3	5.3	9.7	22.1	60.8	4.9	98	81
PL028×032E	28	32	6.3	5.3	7.2	24.7	76.4	5.49	98	86
PL030×035E	30	35	6.3	5.3	8.3	26.5	88.2	5.88	98	84
PL032×036E	32	36	6.3	5.3	7.7	28.2	100	6.27	98	87
PL035×040E	35	40	7	6	9.9	34.9	136	7.74	98	86
PL036×042E	36	42	7	6	11.4	35.9	144	7.94	98	84
PL038×044E	38	44	7	6	10.9	37.9	160	8.43	98	84
PL040×045E	40	45	8	6.6	13.5	44.1	195	9.75	98	87
PL042×048E	42	48	8	6.6	15.3	46.1	216	10.3	98	86
PL045×052E	45	52	10	8.6	25.6	64.7	321	14.3	98	85
PL048×055E	48	55	10	8.6	24.1	68.6	367	15.3	98	85
PL050×057E	50	57	10	8.6	23.2	71.5	397	15.9	98	86
PL055×062E	55	62	10	8.6	21.3	78.4	480	17.4	98	87
PL056×064E	56	64	12	10.4	28.6	97	603	21.6	98	86
PL060×068E	60	68	12	10.4	26.9	104	692	23	98	86
PL063×071E	63	71	12	10.4	25.6	109	764	24.2	98	87
PL065×073E	65	73	12	10.4	24.9	113	813	25	98	87
PL070×079E	70	79	14	12.2	30.4	142	1110	31.6	98	87
PL071×080E	71	80	14	12.2	30	144	1140	32	98	87
PL075×084E	75	84	14	12.2	33.7	152	1260	33.8	98	87
PL080×091E	80	91	17	15	47.1	200	1770	44.1	98	86
PL085×096E	85	96	17	15	44.6	212	2000	47	98	86
PL090×101E	90	101	17	15	42.2	224	2240	50	98	87
PL095×106E	95	106	17	15	40.1	237	2500	52.9	98	88
PL100×114E	100	114	21	18.7	59.8	311	3450	69.6	98	86
PL110×124E	110	124	21	18.7	64.1	342	4170	76.4	98	87
PL120×134E	120	134	21	18.7	59	373	4950	83.3	98	88
PL130×148E	130	148	28	25.3	93.8	547	7840	122	98	86
PL140×158E	140	158	28	25.3	87.5	589	9110	131	98	87
PL150×168E	150	168	28	25.3	82	631	10500	140	98	87

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량(kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량(kg)	견적의뢰 및 주문
PL010×013E	P	18,040	-	-	-	2	견적의뢰 / 주문
PL011×014E	P	18,040	-	-	-	2	견적의뢰 / 주문
PL012×015E	P	18,040	-	-	-	2	견적의뢰 / 주문
PL013×016E	P	18,040	-	-	-	2	견적의뢰 / 주문
PL014×018E	P	18,920	-	-	-	5	견적의뢰 / 주문
PL015×019E	P	18,920	-	-	-	5	견적의뢰 / 주문
PL016×020E	P	18,920	-	-	-	5	견적의뢰 / 주문
PL017×021E	P	18,920	-	-	-	6	견적의뢰 / 주문
PL018×022E	P	18,920	-	-	-	6	견적의뢰 / 주문
PL019×024E	P	18,920	-	-	-	8	견적의뢰 / 주문
PL020×025E	P	18,920	-	-	-	8	견적의뢰 / 주문
PL022×026E	P	19,800	-	-	-	7	견적의뢰 / 주문
PL024×028E	P	19,800	-	-	-	8	견적의뢰 / 주문
PL025×030E	P	19,800	-	-	-	10	견적의뢰 / 주문
PL028×032E	P	19,800	-	-	-	9	견적의뢰 / 주문
PL030×035E	P	21,560	-	-	-	12	견적의뢰 / 주문
PL032×036E	P	22,000	-	-	-	10	견적의뢰 / 주문
PL035×040E	P	24,200	-	-	-	16	견적의뢰 / 주문
PL036×042E	P	25,080	-	-	-	19	견적의뢰 / 주문
PL038×044E	P	25,080	-	-	-	20	견적의뢰 / 주문
PL040×045E	P	25,520	-	-	-	20	견적의뢰 / 주문
PL042×048E	P	29,040	-	-	-	25	견적의뢰 / 주문
PL045×052E	P	33,000	-	-	-	40	견적의뢰 / 주문
PL048×055E	P	34,320	-	-	-	43	견적의뢰 / 주문
PL050×057E	P	34,760	-	-	-	45	견적의뢰 / 주문
PL055×062E	P	44,000	-	-	-	49	견적의뢰 / 주문
PL056×064E	P	44,000	-	-	-	69	견적의뢰 / 주문
PL060×068E	P	44,880	-	-	-	74	견적의뢰 / 주문
PL063×071E	P	57,200	-	-	-	77	견적의뢰 / 주문
PL065×073E	P	58,080	-	-	-	79	견적의뢰 / 주문
PL070×079E	P	66,880	-	-	-	113	견적의뢰 / 주문
PL071×080E	P	74,800	-	-	-	114	견적의뢰 / 주문
PL075×084E	P	94,160	-	-	-	120	견적의뢰 / 주문
PL080×091E	P	114,400	-	-	-	193	견적의뢰 / 주문
PL085×096E	P	134,200	-	-	-	204	견적의뢰 / 주문
PL090×101E	P	180,400	-	-	-	215	견적의뢰 / 주문
PL095×106E	P	187,000	-	-	-	227	견적의뢰 / 주문
PL100×114E	P	191,400	-	-	-	379	견적의뢰 / 주문
PL110×124E	P	198,000	-	-	-	415	견적의뢰 / 주문
PL120×134E	P	220,000	-	-	-	450	견적의뢰 / 주문
PL130×148E	P	338,800	-	-	-	850	견적의뢰 / 주문
PL140×158E	P	391,600	-	-	-	910	견적의뢰 / 주문
PL150×168E	P	400,400	-	-	-	970	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
