상품 상세보기 : 파워록 - 파워록 AS시리즈

HOME > 동력전달주변기기 > 축체결기기 > 파워록 > 파워록 AS시리즈

파워록

파워록 AS시리즈

(주)츠바키 ( TSUBAKI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


105건 중 1~105건 표시

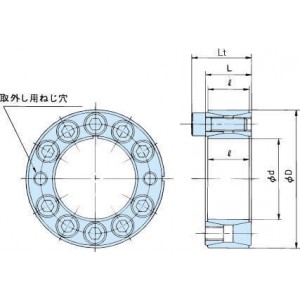

형식	축경 d (mm)	외경 D (mm)	치수(mm)	치수(mm)	치수(mm)	전달토크 Mt (N?m)	스러스트하중 Pax (kN)	축측면압 P (MPa)	보스측면압 P' (MPa)	체결볼트	체결볼트	체결볼트
형식	축경 d (mm)	외경 D (mm)	L	l	Lt	전달토크 Mt (N?m)	스러스트하중 Pax (kN)	축측면압 P (MPa)	보스측면압 P' (MPa)	본수	규격	체결토크 Ma(N?m)
PL019×047AS	19	47	20	18	26	294	30.4	241	98	6	M6×18	18.3
PL020×047AS	20	47	20	18	26	304	30.4	229	98	6	M6×18	18.3
PL022×047AS	22	47	20	18	26	333	30.4	209	98	6	M6×18	18.3
PL024×050AS	24	50	20	18	26	461	38.2	241	116	8	M6×18	18.3
PL025×050AS	25	50	20	18	26	480	38.2	231	116	8	M6×18	18.3
PL028×055AS	28	55	20	18	26	539	38.2	207	106	8	M6×18	18.3
PL030×055AS	30	55	20	18	26	578	38.2	193	106	8	M6×18	18.3
PL032×060AS	32	60	20	18	26	784	49	228	123	10	M6×18	18.3
PL035×060AS	35	60	20	18	26	862	49	209	123	10	M6×18	18.3
PL038×065AS	38	65	20	18	26	1029	53.9	212	123	11	M6×18	18.3
PL040×065AS	40	65	20	18	26	1088	53.9	201	123	11	M6×18	18.3
PL042×075AS	42	75	24	21	32	1720	81.3	247	138	9	M8×22	40.2
PL045×075AS	45	75	24	21	32	1840	81.3	230	138	9	M8×22	40.2
PL048×080AS	48	80	24	21	32	1960	81.3	217	130	9	M8×22	40.2
PL050×080AS	50	80	24	21	32	2050	81.3	208	130	9	M8×22	40.2
PL055×085AS	55	85	24	21	32	2750	100	230	149	11	M8×22	40.2
PL060×090AS	60	90	24	21	32	3000	100	212	141	11	M8×22	40.2
PL065×095AS	65	95	24	21	32	3550	108.8	213	146	12	M8×22	40.2
PL070×110AS	70	110	28	25	38	5490	159	241	154	11	M10×25	81.3
PL075×115AS	75	115	28	25	38	5880	159	225	147	11	M10×25	81.3
PL080×120AS	80	120	28	25	38	6270	159	212	141	11	M10×25	81.3
PL085×125AS	85	125	28	25	38	7350	173	217	148	12	M10×25	81.3
PL090×130AS	90	130	28	25	38	7740	173	205	142	12	M10×25	81.3
PL095×135AS	95	135	28	25	38	8920	187	211	148	13	M10×25	81.3
PL100×145AS	100	145	33	29	45	11560	231	213	147	11	M12×30	142
PL110×155AS	110	155	33	29	45	12600	231	193	137	11	M12×30	142
PL120×165AS	120	165	33	29	45	15100	252	193	140	12	M12×30	142
PL130×180AS	130	180	38	34	50	20500	316	190	137	15	M12×35	142
PL140×190AS	140	190	38	34	50	23500	336	188	139	16	M12×35	142
PL150×200AS	150	200	38	34	50	28300	378	198	148	18	M12×35	142
PL160×210AS	160	210	38	34	50	31900	400	196	149	19	M12×35	142
PL170×225AS	170	225	44	40	58	39200	462	180	136	16	M14×40	225
PL180×235AS	180	235	44	40	58	44100	491	181	139	17	M14×40	225
PL190×250AS	190	250	52	48	66	54900	577	169	128	20	M14×45	225
PL200×260AS	200	260	52	48	66	60600	606	169	129	21	M14×45	225
PL220×285AS	220	285	56	51	72	79500	722	172	132	18	M16×50	348
PL240×305AS	240	305	56	51	72	96300	803	174	137	20	M16×50	348
PL260×325AS	260	325	56	51	72	120000	923	185	148	23	M16×50	348
PL280×355AS	280	355	66	61	84	148000	1062	166	130	22	M18×60	475
PL300×375AS	300	375	66	61	84	173000	1160	169	135	24	M18×60	475
PL019×047AS-KP	19	47	20	18	26	245	26.5	210	85	6	M6×18	16.7
PL020×047AS-KP	20	47	20	18	26	265	26.5	199	85	6	M6×18	16.7
PL022×047AS-KP	22	47	20	18	26	294	26.5	181	85	6	M6×18	16.7
PL024×050AS-KP	24	50	20	18	26	402	33.3	211	101	8	M6×18	16.7
PL025×050AS-KP	25	50	20	18	26	421	33.3	203	101	8	M6×18	16.7
PL028×055AS-KP	28	55	20	18	26	470	33.3	180	92	8	M6×18	16.7
PL030×055AS-KP	30	55	20	18	26	510	33.3	169	92	8	M6×18	16.7
PL032×060AS-KP	32	60	20	18	26	676	42.1	198	106	10	M6×18	16.7
PL035×060AS-KP	35	60	20	18	26	745	42.1	181	106	10	M6×18	16.7
PL038×065AS-KP	38	65	20	18	26	892	47	183	107	11	M6×18	16.7
PL040×065AS-KP	40	65	20	18	26	941	47	174	107	11	M6×18	16.7
PL042×075AS-KP	42	75	24	21	32	1490	70.6	214	121	9	M8×22	40.2
PL045×075AS-KP	45	75	24	21	32	1600	70.6	200	121	9	M8×22	40.2
PL048×080AS-KP	48	80	24	21	32	1700	70.6	188	113	9	M8×22	40.2
PL050×080AS-KP	50	80	24	21	32	1770	70.6	180	113	9	M8×22	40.2
PL055×085AS-KP	55	85	24	21	32	2390	86.2	201	130	11	M8×22	40.2
PL060×090AS-KP	60	90	24	21	32	2610	86.2	184	123	11	M8×22	40.2
PL065×095AS-KP	65	95	24	21	32	3090	94.1	184	126	12	M8×22	40.2
PL070×110AS-KP	70	110	28	25	38	4800	138	210	133	11	M10×25	81.3
PL075×115AS-KP	75	115	28	25	38	5190	138	196	127	11	M10×25	81.3
PL080×120AS-KP	80	120	28	25	38	5490	138	184	123	11	M10×25	81.3
PL085×125AS-KP	85	125	28	25	38	6370	150	189	128	12	M10×25	81.3
PL090×130AS-KP	90	130	28	25	38	6760	150	178	123	12	M10×25	81.3
PL095×135AS-KP	95	135	28	25	38	7740	163	183	129	13	M10×25	81.3
PL100×145AS-KP	100	145	33	29	45	10000	201	184	127	11	M12×30	142
PL110×155AS-KP	110	155	33	29	45	11100	201	168	120	11	M12×30	142
PL120×165AS-KP	120	165	33	29	45	13100	220	168	123	12	M12×30	142
PL130×180AS-KP	130	180	38	34	50	17800	274	166	120	15	M12×35	142
PL140×190AS-KP	140	190	38	34	50	20500	292	164	121	16	M12×35	142
PL150×200AS-KP	150	200	38	34	50	24700	329	172	129	18	M12×35	142
PL160×210AS-KP	160	210	38	34	50	27700	347	170	129	19	M12×35	142
PL170×225AS-KP	170	225	44	40	58	34100	402	157	119	16	M14×40	225
PL180×235AS-KP	180	235	44	40	58	38400	426	158	121	17	M14×40	225
PL190×250AS-KP	190	250	52	48	66	47600	502	147	112	20	M14×45	225
PL200×260AS-KP	200	260	52	48	66	52700	527	146	114	21	M14×45	225
PL220×285AS-KP	220	285	56	51	72	69100	628	149	115	18	M16×50	348
PL240×305AS-KP	240	305	56	51	72	83800	698	152	120	20	M16×50	348
PL260×325AS-KP	260	325	56	51	72	104000	803	161	129	23	M16×50	348
PL280×355AS-KP	280	355	66	61	84	129000	923	144	114	22	M18×60	475
PL300×375AS-KP	300	375	66	61	84	151000	1000	147	118	24	M18×60	475
PL019×047AS-SS	19	47	20	18	26	196	21.6	175	72	6	M6×18	13.7
PL020×047AS-SS	20	47	20	18	26	216	21.6	167	72	6	M6×18	13.7
PL022×047AS-SS	22	47	20	18	26	235	21.6	152	72	6	M6×18	13.7
PL024×050AS-SS	24	50	20	18	26	343	28.4	186	89	8	M6×18	13.7
PL025×050AS-SS	25	50	20	18	26	353	28.4	178	89	8	M6×18	13.7
PL028×055AS-SS	28	55	20	18	26	402	28.4	160	81	8	M6×18	13.7
PL030×055AS-SS	30	55	20	18	26	431	28.4	149	81	8	M6×18	13.7
PL032×060AS-SS	32	60	20	18	26	568	35.3	174	93	10	M6×18	13.7
PL035×060AS-SS	35	60	20	18	26	627	35.3	160	93	10	M6×18	13.7
PL038×065AS-SS	38	65	20	18	26	745	39.2	157	95	11	M6×18	13.7
PL040×065AS-SS	40	65	20	18	26	794	39.2	149	95	11	M6×18	13.7
PL042×075AS-SS	42	75	24	21	32	1230	58.8	187	105	9	M8×22	33.3
PL045×075AS-SS	45	75	24	21	32	1330	58.8	174	105	9	M8×22	33.3
PL048×080AS-SS	48	80	24	21	32	1410	58.8	164	98	9	M8×22	33.3
PL050×080AS-SS	50	80	24	21	32	1480	58.8	157	98	9	M8×22	33.3
PL055×085AS-SS	55	85	24	21	32	1990	71.5	174	113	11	M8×22	33.3
PL060×090AS-SS	60	90	24	21	32	2170	71.5	160	107	11	M8×22	33.3
PL065×095AS-SS	65	95	24	21	32	2560	78.4	161	110	12	M8×22	33.3
PL070×110AS-SS	70	110	28	25	38	4020	117	185	119	11	M10×25	67.6
PL075×115AS-SS	75	115	28	25	38	4310	117	173	113	11	M10×25	67.6
PL080×120AS-SS	80	120	28	25	38	4610	117	163	109	11	M10×25	67.6
PL085×125AS-SS	85	125	28	25	38	5390	127	167	114	12	M10×25	67.6
PL090×130AS-SS	90	130	28	25	38	5680	127	158	109	12	M10×25	67.6
PL095×135AS-SS	95	135	28	25	38	6470	138	162	114	13	M10×25	67.6
PL100×145AS-SS	100	145	33	29	45	8400	170	162	113	11	M12×30	118

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량(kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량(kg)	견적의뢰 및 주문
PL019×047AS	P	118,800	-	-	-	-	견적의뢰 / 주문
PL020×047AS	P	118,800	-	-	-	-	견적의뢰 / 주문
PL022×047AS	P	118,800	-	-	-	-	견적의뢰 / 주문
PL024×050AS	P	121,000	-	-	-	-	견적의뢰 / 주문
PL025×050AS	P	121,000	-	-	-	-	견적의뢰 / 주문
PL028×055AS	P	121,000	-	-	-	-	견적의뢰 / 주문
PL030×055AS	P	121,000	-	-	-	-	견적의뢰 / 주문
PL032×060AS	P	125,400	-	-	-	-	견적의뢰 / 주문
PL035×060AS	P	125,400	-	-	-	-	견적의뢰 / 주문
PL038×065AS	P	129,800	-	-	-	-	견적의뢰 / 주문
PL040×065AS	P	129,800	-	-	-	-	견적의뢰 / 주문
PL042×075AS	P	156,200	-	-	-	1	견적의뢰 / 주문
PL045×075AS	P	156,200	-	-	-	1	견적의뢰 / 주문
PL048×080AS	P	173,800	-	-	-	1	견적의뢰 / 주문
PL050×080AS	P	173,800	-	-	-	1	견적의뢰 / 주문
PL055×085AS	P	180,400	-	-	-	1	견적의뢰 / 주문
PL060×090AS	P	189,200	-	-	-	1	견적의뢰 / 주문
PL065×095AS	P	228,800	-	-	-	1	견적의뢰 / 주문
PL070×110AS	P	288,200	-	-	-	1	견적의뢰 / 주문
PL075×115AS	P	290,400	-	-	-	1	견적의뢰 / 주문
PL080×120AS	P	292,600	-	-	-	1	견적의뢰 / 주문
PL085×125AS	P	305,800	-	-	-	1	견적의뢰 / 주문
PL090×130AS	P	312,400	-	-	-	1	견적의뢰 / 주문
PL095×135AS	P	321,200	-	-	-	2	견적의뢰 / 주문
PL100×145AS	P	382,800	-	-	-	2	견적의뢰 / 주문
PL110×155AS	P	391,600	-	-	-	2	견적의뢰 / 주문
PL120×165AS	P	404,800	-	-	-	2	견적의뢰 / 주문
PL130×180AS	P	497,200	-	-	-	3	견적의뢰 / 주문
PL140×190AS	P	514,800	-	-	-	4	견적의뢰 / 주문
PL150×200AS	P	550,000	-	-	-	4	견적의뢰 / 주문
PL160×210AS	P	646,800	-	-	-	4	견적의뢰 / 주문
PL170×225AS	P	704,000	-	-	-	5	견적의뢰 / 주문
PL180×235AS	P	739,200	-	-	-	6	견적의뢰 / 주문
PL190×250AS	P	858,000	-	-	-	8	견적의뢰 / 주문
PL200×260AS	P	906,400	-	-	-	8	견적의뢰 / 주문
PL220×285AS	P	998,800	-	-	-	11	견적의뢰 / 주문
PL240×305AS	P	1,155,000	-	-	-	12	견적의뢰 / 주문
PL260×325AS	P	1,331,000	-	-	-	12	견적의뢰 / 주문
PL280×355AS	P	1,738,000	-	-	-	19	견적의뢰 / 주문
PL300×375AS	P	2,068,000	-	-	-	20	견적의뢰 / 주문
PL019×047AS-KP	P	189,200	-	-	-	-	견적의뢰 / 주문
PL020×047AS-KP	P	189,200	-	-	-	-	견적의뢰 / 주문
PL022×047AS-KP	P	189,200	-	-	-	-	견적의뢰 / 주문
PL024×050AS-KP	P	193,600	-	-	-	-	견적의뢰 / 주문
PL025×050AS-KP	P	193,600	-	-	-	-	견적의뢰 / 주문
PL028×055AS-KP	P	193,600	-	-	-	-	견적의뢰 / 주문
PL030×055AS-KP	P	193,600	-	-	-	-	견적의뢰 / 주문
PL032×060AS-KP	P	200,200	-	-	-	-	견적의뢰 / 주문
PL035×060AS-KP	P	200,200	-	-	-	-	견적의뢰 / 주문
PL038×065AS-KP	P	206,800	-	-	-	-	견적의뢰 / 주문
PL040×065AS-KP	P	206,800	-	-	-	-	견적의뢰 / 주문
PL042×075AS-KP	P	250,800	-	-	-	-	견적의뢰 / 주문
PL045×075AS-KP	P	250,800	-	-	-	-	견적의뢰 / 주문
PL048×080AS-KP	P	277,200	-	-	-	-	견적의뢰 / 주문
PL050×080AS-KP	P	277,200	-	-	-	-	견적의뢰 / 주문
PL055×085AS-KP	P	288,200	-	-	-	-	견적의뢰 / 주문
PL060×090AS-KP	P	303,600	-	-	-	-	견적의뢰 / 주문
PL065×095AS-KP	P	365,200	-	-	-	-	견적의뢰 / 주문
PL070×110AS-KP	P	462,000	-	-	-	-	견적의뢰 / 주문
PL075×115AS-KP	P	466,400	-	-	-	-	견적의뢰 / 주문
PL080×120AS-KP	P	468,600	-	-	-	-	견적의뢰 / 주문
PL085×125AS-KP	P	488,400	-	-	-	-	견적의뢰 / 주문
PL090×130AS-KP	P	499,400	-	-	-	-	견적의뢰 / 주문
PL095×135AS-KP	P	514,800	-	-	-	-	견적의뢰 / 주문
PL100×145AS-KP	P	611,600	-	-	-	-	견적의뢰 / 주문
PL110×155AS-KP	P	627,000	-	-	-	-	견적의뢰 / 주문
PL120×165AS-KP	P	646,800	-	-	-	-	견적의뢰 / 주문
PL130×180AS-KP	P	796,400	-	-	-	-	견적의뢰 / 주문
PL140×190AS-KP	P	822,800	-	-	-	-	견적의뢰 / 주문
PL150×200AS-KP	P	880,000	-	-	-	-	견적의뢰 / 주문
PL160×210AS-KP	P	1,034,000	-	-	-	-	견적의뢰 / 주문
PL170×225AS-KP	P	1,122,000	-	-	-	-	견적의뢰 / 주문
PL180×235AS-KP	P	1,188,000	-	-	-	-	견적의뢰 / 주문
PL190×250AS-KP	P	1,375,000	-	-	-	-	견적의뢰 / 주문
PL200×260AS-KP	P	1,452,000	-	-	-	-	견적의뢰 / 주문
PL220×285AS-KP	P	1,595,000	-	-	-	-	견적의뢰 / 주문
PL240×305AS-KP	P	1,848,000	-	-	-	-	견적의뢰 / 주문
PL260×325AS-KP	P	2,134,000	-	-	-	-	견적의뢰 / 주문
PL280×355AS-KP	P	2,794,000	-	-	-	-	견적의뢰 / 주문
PL300×375AS-KP	P	3,300,000	-	-	-	-	견적의뢰 / 주문
PL019×047AS-SS	P	792,000	-	-	-	-	견적의뢰 / 주문
PL020×047AS-SS	P	792,000	-	-	-	-	견적의뢰 / 주문
PL022×047AS-SS	P	792,000	-	-	-	-	견적의뢰 / 주문
PL024×050AS-SS	P	800,800	-	-	-	-	견적의뢰 / 주문
PL025×050AS-SS	P	800,800	-	-	-	-	견적의뢰 / 주문
PL028×055AS-SS	P	800,800	-	-	-	-	견적의뢰 / 주문
PL030×055AS-SS	P	800,800	-	-	-	-	견적의뢰 / 주문
PL032×060AS-SS	P	831,600	-	-	-	-	견적의뢰 / 주문
PL035×060AS-SS	P	831,600	-	-	-	-	견적의뢰 / 주문
PL038×065AS-SS	P	862,400	-	-	-	-	견적의뢰 / 주문
PL040×065AS-SS	P	862,400	-	-	-	-	견적의뢰 / 주문
PL042×075AS-SS	P	1,034,000	-	-	-	-	견적의뢰 / 주문
PL045×075AS-SS	P	1,034,000	-	-	-	-	견적의뢰 / 주문
PL048×080AS-SS	P	1,144,000	-	-	-	-	견적의뢰 / 주문
PL050×080AS-SS	P	1,144,000	-	-	-	-	견적의뢰 / 주문
PL055×085AS-SS	P	1,199,000	-	-	-	-	견적의뢰 / 주문
PL060×090AS-SS	P	1,265,000	-	-	-	-	견적의뢰 / 주문
PL065×095AS-SS	P	1,353,000	-	-	-	-	견적의뢰 / 주문
PL070×110AS-SS	P	2,002,000	-	-	-	-	견적의뢰 / 주문
PL075×115AS-SS	P	2,002,000	-	-	-	-	견적의뢰 / 주문
PL080×120AS-SS	P	2,024,000	-	-	-	-	견적의뢰 / 주문
PL085×125AS-SS	P	2,112,000	-	-	-	-	견적의뢰 / 주문
PL090×130AS-SS	P	2,145,000	-	-	-	-	견적의뢰 / 주문
PL095×135AS-SS	P	2,222,000	-	-	-	-	견적의뢰 / 주문
PL100×145AS-SS	P	2,651,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.

상품명
상품코드
