캠클러치 MI시리즈
(주)츠바키 ( TSUBAKI )
|
|
| 12건 중 1~12건 표시 | |

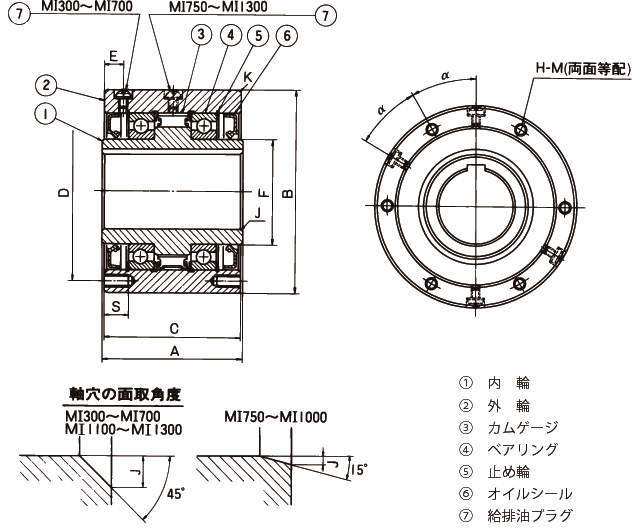

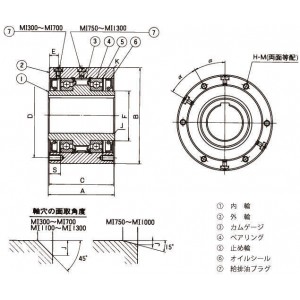

| 형식 | 축구멍(mm) | 축구멍(mm) | 축구멍(mm) | 내륜폭 A (mm) | 외륜폭 C (mm) | 외경 Bh7 (mm) | 면취 K (mm) | 내륜보스경 F (mm) |
| 형식 | 직경 H7 | 키홈 | 면취 J | 내륜폭 A (mm) | 외륜폭 C (mm) | 외경 Bh7 (mm) | 면취 K (mm) | 내륜보스경 F (mm) |
| MI300 | 19 | 5×2 | 0.8 | 63 | 60 | 77 | 1.3 | 28.5 |
| MI400 | 22 | 5×2 | 1 | 70 | 67 | 88 | 1.6 | 31.7 |
| MI500 | 31.5 | 7×3 | 1.3 | 89 | 86 | 108 | 1.6 | 44.4 |
| MI600 | 50 | 12×3.5 | 1.6 | 95 | 92 | 136 | 1.6 | 69.8 |
| MI700 | 70 | 18×6 | 1.8 | 127 | 124 | 180 | 1.6 | 101.5 |
| MI750 | 85 | 24×6 | 0.6 | 153 | 150 | 200 | 1.5 | 110 |
| MI800 | 110 | 28×7 | 1 | 158 | 155 | 250 | 1.5 | 140 |
| MI900 | 135 | 35×9 | 1.3 | 165 | 160 | 300 | 1.5 | 170 |
| MI1000 | 160 | 38×10 | 1.3 | 188 | 180 | 370 | 1.5 | 200 |
| MI1100 | 185 | 45×14 | 3 | 260 | 250 | 470 | 3 | 260 |
| MI1200 | 200 | 45×14 | 3 | 260 | 250 | 500 | 3 | 280 |
| MI1300 | 250 | 56×17.5 | 3 | 280 | 260 | 600 | 3 | 340 |
| 형식 | 취부탭(mm) | 취부탭(mm) | 취부탭(mm) | 급유플러그위치 E (mm) | 급유구멍직경 ×피치 | 허용최대 토크 (N?m) | 최고내륜공전 회전속도 (r/min) |
| 형식 | PCD D | 유효나사길이 S | 규격 H-M | 급유플러그위치 E (mm) | 급유구멍직경 ×피치 | 허용최대 토크 (N?m) | 최고내륜공전 회전속도 (r/min) |
| MI300 | 66 | 13 | 4-M6×1.0 | 10.4 | M6×1.0 | 314 | 50 |
| MI400 | 73 | 16 | 4-M8×1.25 | 10.7 | M6×1.0 | 539 | 50 |
| MI500 | 92 | 16 | 4-M8×1.25 | 12.3 | M6×1.0 | 1620 | 50 |
| MI600 | 120 | 16 | 6-M8×1.25 | 12.8 | M6×1.0 | 3140 | 30 |
| MI700 | 160 | 20 | 6-M10×1.5 | 19.8 | M6×1.0 | 5880 | 30 |
| MI750 | 175 | 25 | 8-M14×2.0 | 75 | M8×1.25 | 9500 | 30 |
| MI800 | 220 | 25 | 8-M16×2.0 | 77.5 | M8×1.25 | 17600 | 20 |
| MI900 | 265 | 32 | 10-M16×2.0 | 80 | M8×1.25 | 24500 | 20 |
| MI1000 | 325 | 32 | 12-M16×2.0 | 90 | M8×1.25 | 33800 | 20 |
| MI1100 | 415 | 40 | 12-M20×2.5 | 125 | M12×1.75 | 78400 | 20 |
| MI1200 | 440 | 45 | 12-M24×3.0 | 125 | M12×1.75 | 95100 | 20 |
| MI1300 | 530 | 50 | 12-M30×3.5 | 130 | M12×1.75 | 176000 | 20 |
| 형식 | 최고 인덱싱빈도 (회/분) | 사용베어링 | 사용베어링 | 공전마찰 토크 (N?m) | 내륜관성 모멘트 (kg?m2) | 유량 (L) |
| 형식 | 최고 인덱싱빈도 (회/분) | 기본동격하중 C(N) | 기본정격하중 C0(N) | 공전마찰 토크 (N?m) | 내륜관성 모멘트 (kg?m2) | 유량 (L) |
| MI300 | 300 | 8670 | 5930 | 0.31 | 0.0002 | 0.05 |
| MI400 | 300 | 9070 | 6420 | 0.38 | 0.00033 | 0.06 |
| MI500 | 300 | 13430 | 10000 | 0.68 | 0.00115 | 0.1 |
| MI600 | 300 | 20680 | 17740 | 1.54 | 0.00911 | 0.16 |
| MI700 | 300 | 28520 | 27240 | 2.63 | 0.0488 | 0.26 |
| MI750 | 300 | 47900 | 47800 | 4.12 | 0.0549 | 0.8 |
| MI800 | 300 | 71300 | 74800 | 8.33 | 0.1634 | 1 |
| MI900 | 300 | 98800 | 108000 | 9.41 | 0.3944 | 1.234 |
| MI1000 | 300 | 157000 | 168000 | 12.74 | 0.979 | 1.7 |
| MI1100 | 150 | 213000 | 263000 | 22.15 | 4.08 | 5.8 |
| MI1200 | 150 | 219000 | 283000 | 27.54 | 5.44 | 6 |
| MI1300 | 150 | 282000 | 407000 | 28.13 | 13.33 | 7.6 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| MI300 | P | 1,848,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| MI400 | P | 2,134,000 | - | - | - | 3 | 견적의뢰 / 주문 |
| MI500 | P | 2,816,000 | - | - | - | 5 | 견적의뢰 / 주문 |
| MI600 | P | 3,509,000 | - | - | - | 9 | 견적의뢰 / 주문 |
| MI700 | P | 6,677,000 | - | - | - | 20 | 견적의뢰 / 주문 |
| MI750 | P | 12,265,000 | - | - | - | 37 | 견적의뢰 / 주문 |
| MI800 | P | 14,069,000 | - | - | - | 47 | 견적의뢰 / 주문 |
| MI900 | P | 20,702,000 | - | - | - | 71 | 견적의뢰 / 주문 |
| MI1000 | P | 32,582,000 | - | - | - | 109 | 견적의뢰 / 주문 |
| MI1100 | P | 49,896,000 | - | - | - | 250 | 견적의뢰 / 주문 |
| MI1200 | P | 77,154,000 | - | - | - | 280 | 견적의뢰 / 주문 |
| MI1300 | P | 100,254,000 | - | - | - | 410 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
