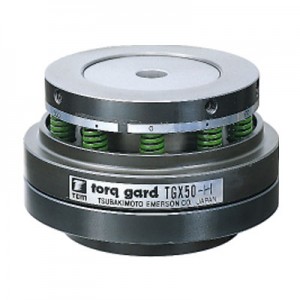

쇼크가드 TGX시리즈
(주)츠바키 ( TSUBAKI )
|
|
| 15건 중 1~15건 표시 | |

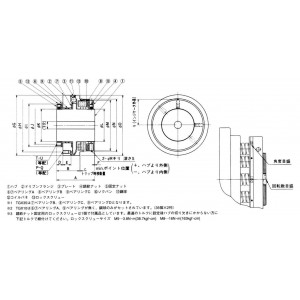

| 형식 | 스프링색상 | 설정 토크범위 (N?m) | 최고 회전속도 (r/min) | 축구멍직경(mm) | 축구멍직경(mm) | A (mm) | B (mm) | 트립시 이동량 C (mm) | D (mm) |
| 형식 | 스프링색상 | 설정 토크범위 (N?m) | 최고 회전속도 (r/min) | 예비구멍 | 최대 | A (mm) | B (mm) | 트립시 이동량 C (mm) | D (mm) |
| TGX10-L | 노랑×3 | 1.7～6.4 | 1400 | 7 | 15 | 53 | 22 | 1.4 | 7.5 |
| TGX10-M | 빨강×3 | 5.4～15 | 1400 | 7 | 15 | 53 | 22 | 1.4 | 7.5 |
| TGX10-H | 빨강×6 | 11～29 | 1400 | 7 | 15 | 53 | 22 | 1.4 | 7.5 |
| TGX20-L | 노랑×6 | 6.5～24 | 1100 | 8.5 | 25 | 64 | 35 | 1.6 | 10 |
| TGX20-M | 빨강×3 | 13～34 | 1100 | 8.5 | 25 | 64 | 35 | 1.6 | 10 |
| TGX20-H | 빨강×6 | 25～68 | 1100 | 8.5 | 25 | 64 | 35 | 1.6 | 10 |
| TGX35-L | 빨강×5 | 23～68 | 800 | 12 | 35 | 68 | 37.5 | 2 | 11 |
| TGX35-M | 그린×5 | 43～98 | 800 | 12 | 35 | 68 | 37.5 | 2 | 11 |
| TGX35-H | 그린×10 | 87～196 | 800 | 12 | 35 | 68 | 37.5 | 2 | 11 |
| TGX50-L | 빨강×5 | 45～118 | 600 | 18 | 55 | 92 | 54.8 | 2.6 | 15 |
| TGX50-M | 그린×5 | 90～196 | 600 | 18 | 55 | 92 | 54.8 | 2.6 | 15 |
| TGX50-H | 그린×10 | 176～392 | 600 | 18 | 55 | 92 | 54.8 | 2.6 | 15 |
| TGX70-L | 빨강×8 | 127～363 | 480 | 23 | 70 | 98 | 61 | 3.5 | 15 |
| TGX70-M | 그린×8 | 265～510 | 480 | 23 | 70 | 98 | 61 | 3.5 | 15 |
| TGX70-H | 그린×12 | 392～784 | 480 | 23 | 70 | 98 | 61 | 3.5 | 15 |
| 형식 | E (mm) | min포인트위치 F (mm) | G (mm) | H (mm) | I (mm) | P.C.D J (mm) | K (mm) | L (mm) | M (mm) | N (mm) | O (mm) | P (mm) |
| 형식 | E (mm) | min포인트위치 F (mm) | G (mm) | H (mm) | I (mm) | P.C.D J (mm) | K (mm) | L (mm) | M (mm) | N (mm) | O (mm) | P (mm) |
| TGX10-L | 6.6 | 0.3 | 62 | 54 | 42 | 34 | 25 | 30 | 56 | 58 | 61.8 | 4 |
| TGX10-M | 6.6 | 0.3 | 62 | 54 | 42 | 34 | 25 | 30 | 56 | 58 | 61.8 | 4 |
| TGX10-H | 6.6 | 0.3 | 62 | 54 | 42 | 34 | 25 | 30 | 56 | 58 | 61.8 | 4 |
| TGX20-L | 13.4 | 0.7 | 86 | 74 | 60 | 50 | 40 | 40 | 70 | 73 | 86 | 6 |
| TGX20-M | 13.4 | 0.7 | 86 | 74 | 60 | 50 | 40 | 40 | 70 | 73 | 86 | 6 |
| TGX20-H | 13.4 | 0.7 | 86 | 74 | 60 | 50 | 40 | 40 | 70 | 73 | 86 | 6 |
| TGX35-L | 11.6 | -0.5 | 107 | 88 | 70 | 60 | 50 | 55 | 88 | 91 | 107 | 6 |
| TGX35-M | 11.6 | -0.5 | 107 | 88 | 70 | 60 | 50 | 55 | 88 | 91 | 107 | 6 |
| TGX35-H | 11.6 | -0.5 | 107 | 88 | 70 | 60 | 50 | 55 | 88 | 91 | 107 | 6 |
| TGX50-L | 19.5 | 0.3 | 148 | 130 | 105 | - | 80 | 80 | 123 | 129 | 148 | 6 |
| TGX50-M | 19.5 | 0.3 | 148 | 130 | 105 | - | 80 | 80 | 123 | 129 | 148 | 6 |
| TGX50-H | 19.5 | 0.3 | 148 | 130 | 105 | - | 80 | 80 | 123 | 129 | 148 | 6 |
| TGX70-L | 19.2 | 1 | 185 | 164 | 135 | - | 100 | 100 | 148 | 153 | 185 | 6 |
| TGX70-M | 19.2 | 1 | 185 | 164 | 135 | - | 100 | 100 | 148 | 153 | 185 | 6 |
| TGX70-H | 19.2 | 1 | 185 | 164 | 135 | - | 100 | 100 | 148 | 153 | 185 | 6 |
| 형식 | Q | R (mm) | S (mm) | T (mm) | U | V (mm) | 관성모멘트 (kg?m2) | GD2 (kgf?m2) |
| 형식 | Q | R (mm) | S (mm) | T (mm) | U | V (mm) | 관성모멘트 (kg?m2) | GD2 (kgf?m2) |
| TGX10-L | M4-L6 | 5 | 10 | 4 | M4-L7 | 30 | 0.0293×10^-2 | 0.117×10^-2 |
| TGX10-M | M4-L6 | 5 | 10 | 4 | M4-L7 | 30 | 0.0293×10^-2 | 0.117×10^-2 |
| TGX10-H | M4-L6 | 5 | 10 | 4 | M4-L7 | 30 | 0.0293×10^-2 | 0.117×10^-2 |
| TGX20-L | M5-L8 | 5 | 10 | 6 | M4-L7 | 37 | 0.134×10^-2 | 0.535×10^-2 |
| TGX20-M | M5-L8 | 5 | 10 | 6 | M4-L7 | 37 | 0.134×10^-2 | 0.535×10^-2 |
| TGX20-H | M5-L8 | 5 | 10 | 6 | M4-L7 | 37 | 0.134×10^-2 | 0.535×10^-2 |
| TGX35-L | M6-L7 | 6 | 10 | 6 | M5-L8 | 46 | 0.333×10^-2 | 1.33×10^-2 |
| TGX35-M | M6-L7 | 6 | 10 | 6 | M5-L8 | 46 | 0.333×10^-2 | 1.33×10^-2 |
| TGX35-H | M6-L7 | 6 | 10 | 6 | M5-L8 | 46 | 0.333×10^-2 | 1.33×10^-2 |
| TGX50-L | M8-L13 | 9 | 17 | - | - | 64 | 1.83×10^-2 | 7.32×10^-2 |
| TGX50-M | M8-L13 | 9 | 17 | - | - | 64 | 1.83×10^-2 | 7.32×10^-2 |
| TGX50-H | M8-L13 | 9 | 17 | - | - | 64 | 1.83×10^-2 | 7.32×10^-2 |
| TGX70-L | M10-L13 | 10 | 18 | - | - | 76 | 4.88×10^-2 | 19.5×10^-2 |
| TGX70-M | M10-L13 | 10 | 18 | - | - | 76 | 4.88×10^-2 | 19.5×10^-2 |
| TGX70-H | M10-L13 | 10 | 18 | - | - | 76 | 4.88×10^-2 | 19.5×10^-2 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| TGX10-L | P | 558,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| TGX10-M | P | 558,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| TGX10-H | P | 558,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| TGX20-L | P | 1,518,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| TGX20-M | P | 1,518,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| TGX20-H | P | 1,518,000 | - | - | - | 2 | 견적의뢰 / 주문 |
| TGX35-L | P | 2,376,000 | - | - | - | 3 | 견적의뢰 / 주문 |
| TGX35-M | P | 2,376,000 | - | - | - | 3 | 견적의뢰 / 주문 |
| TGX35-H | P | 2,376,000 | - | - | - | 3 | 견적의뢰 / 주문 |
| TGX50-L | P | 2,750,000 | - | - | - | 7 | 견적의뢰 / 주문 |
| TGX50-M | P | 2,750,000 | - | - | - | 7 | 견적의뢰 / 주문 |
| TGX50-H | P | 2,750,000 | - | - | - | 7 | 견적의뢰 / 주문 |
| TGX70-L | P | 4,554,000 | - | - | - | 11 | 견적의뢰 / 주문 |
| TGX70-M | P | 4,554,000 | - | - | - | 11 | 견적의뢰 / 주문 |
| TGX70-H | P | 4,554,000 | - | - | - | 11 | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
