상품 상세보기 : 죠플렉스커플링 - 죠플렉스커플링 L시리즈

HOME > 축연결구 > 커플링 > 탄성체타입 > 죠플렉스커플링 > 죠플렉스커플링 L시리즈

죠플렉스커플링

죠플렉스커플링 L시리즈

(주)츠바키 ( TSUBAKI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


73건 중 1~73건 표시

형식	허브	허브	인서트 재질	사이즈	형상	허용 토르크 (N · m)	최고 회전속도 (r/min)	축홀경(mm)	축홀경(mm)
형식	재질	사양	인서트 재질	사이즈	형상	허용 토르크 (N · m)	최고 회전속도 (r/min)	파이로트홀	최대
L035-S	철계소결합금	표준사양	니트릴고무	35	1	0.4	31000	-	9.5
L050-S	철계소결합금	표준사양	니트릴고무	50	1	2.9	18000	-	16
L050-H	철계소결합금	표준사양	하이트렐	50	1	5.9	18000	-	16
L070-S	철계소결합금	표준사양	니트릴고무	70	1	4.9	14000	6.4	20
L070-M	철계소결합금	표준사양	우레탄	70	1	7.8	14000	6.4	19
L070-H	철계소결합금	표준사양	하이트렐	70	1	12.7	14000	6.4	19
L075-S	철계소결합금	표준사양	니트릴고무	75	2	11.8	11000	8	26
L075-M	철계소결합금	표준사양	우레탄	75	2	14.7	11000	8	26
L075-H	철계소결합금	표준사양	하이트렐	75	2	25.5	11000	8	26
L090-S	철계소결합금	표준사양	니트릴고무	90	2	16.7	9000	11.1	29
L090-M	철계소결합금	표준사양	우레탄	90	2	24.5	9000	11.1	29
L090-H	철계소결합금	표준사양	하이트렐	90	2	44.1	9000	11.1	29
L095-S	철계소결합금	표준사양	니트릴고무	95	2	23.5	9000	11.1	29
L095-M	철계소결합금	표준사양	우레탄	95	2	32.3	9000	11.1	29
L095-H	철계소결합금	표준사양	하이트렐	95	2	63.7	9000	11.1	29
L099-S	철계소결합금	표준사양	니트릴고무	99	2	35.3	7000	12.7	35
L099-M	철계소결합금	표준사양	우레탄	99	2	53.9	7000	12.7	35
L099-H	철계소결합금	표준사양	하이트렐	99	2	89.2	7000	12.7	35
L100-S	철계소결합금	표준사양	니트릴고무	100	2	49	7000	15	37
L100-M	철계소결합금	표준사양	우레탄	100	2	70.6	7000	15	35
L100-H	철계소결합금	표준사양	하이트렐	100	2	128	7000	15	35
L110-S	철계소결합금	표준사양	니트릴고무	110	2	110	5000	18	48
L110-M	철계소결합금	표준사양	우레탄	110	2	133	5000	18	47
L110-H	철계소결합금	표준사양	하이트렐	110	2	256	5000	18	47
L150-S	철계소결합금	표준사양	니트릴고무	150	2	157	5000	22	49
L150-M	철계소결합금	표준사양	우레탄	150	2	214	5000	22	49
L150-H	철계소결합금	표준사양	하이트렐	150	2	363	5000	22	49
L190-S	주철	표준사양	니트릴고무	190	3	192	5000	19.1	58
L190-M	주철	표준사양	우레탄	190	3	288	5000	19.1	58
L190-H	주철	표준사양	하이트렐	190	3	529	5000	19.1	58
L225-S	주철	표준사양	니트릴고무	225	3	264	4200	19.1	69
L225-M	주철	표준사양	우레탄	225	3	395	4200	19.1	63
L225-H	주철	표준사양	하이트렐	225	3	711	4200	19.1	63
L035F-S	철계소결합금	도금사양	니트릴고무	35	1	0.4	31000	-	9.5
L050F-S	철계소결합금	도금사양	니트릴고무	50	1	2.9	18000	-	16
L050F-H	철계소결합금	도금사양	하이트렐	50	1	5.9	18000	-	16
L070F-S	철계소결합금	도금사양	니트릴고무	70	1	4.9	14000	6.4	20
L070F-M	철계소결합금	도금사양	우레탄	70	1	7.8	14000	6.4	19
L070F-H	철계소결합금	도금사양	하이트렐	70	1	12.7	14000	6.4	19
L075F-S	철계소결합금	도금사양	니트릴고무	75	2	11.8	11000	8	26
L075F-M	철계소결합금	도금사양	우레탄	75	2	14.7	11000	8	26
L075F-H	철계소결합금	도금사양	하이트렐	75	2	25.5	11000	8	26
L090F-S	철계소결합금	도금사양	니트릴고무	90	2	16.7	9000	11.1	29
L090F-M	철계소결합금	도금사양	우레탄	90	2	24.5	9000	11.1	29
L090F-H	철계소결합금	도금사양	하이트렐	90	2	44.1	9000	11.1	29
L095F-S	철계소결합금	도금사양	니트릴고무	95	2	23.5	9000	11.1	29
L095F-M	철계소결합금	도금사양	우레탄	95	2	32.3	9000	11.1	29
L095F-H	철계소결합금	도금사양	하이트렐	95	2	63.7	9000	11.1	29
L099F-S	철계소결합금	도금사양	니트릴고무	99	2	35.3	7000	12.7	35
L099F-M	철계소결합금	도금사양	우레탄	99	2	53.9	7000	12.7	35
L099F-H	철계소결합금	도금사양	하이트렐	99	2	89.2	7000	12.7	35
L100F-S	철계소결합금	도금사양	니트릴고무	100	2	49	7000	15	37
L100F-M	철계소결합금	도금사양	우레탄	100	2	70.6	7000	15	35
L100F-H	철계소결합금	도금사양	하이트렐	100	2	128	7000	15	35
L110F-S	철계소결합금	도금사양	니트릴고무	110	2	110	5000	18	48
L110F-M	철계소결합금	도금사양	우레탄	110	2	133	5000	18	47
L110F-H	철계소결합금	도금사양	하이트렐	110	2	256	5000	18	47
L150F-S	철계소결합금	도금사양	니트릴고무	150	2	157	5000	22	49
L150F-M	철계소결합금	도금사양	우레탄	150	2	214	5000	22	49
L150F-H	철계소결합금	도금사양	하이트렐	150	2	363	5000	22	49
L190F-S	주철	도금사양	니트릴고무	190	3	192	5000	19.1	58
L190F-M	주철	도금사양	우레탄	190	3	288	5000	19.1	58
L190F-H	주철	도금사양	하이트렐	190	3	529	5000	19.1	58
L225F-S	주철	도금사양	니트릴고무	225	3	264	4200	19.1	69
L225F-M	주철	도금사양	우레탄	225	3	395	4200	19.1	63
L225F-H	주철	도금사양	하이트렐	225	3	711	4200	19.1	63
L050A-S	알미늄	표준사양	니트릴고무	50	1	2.9	18000	-	16
L070A-S	알미늄	표준사양	니트릴고무	70	1	4.9	14000	-	20
L075A-S	알미늄	표준사양	니트릴고무	75	2	11.8	11000	-	26
L090A-S	알미늄	표준사양	니트릴고무	90	2	16.7	9000	-	29
L095A-S	알미늄	표준사양	니트릴고무	95	2	23.5	9000	-	29
L100A-S	알미늄	표준사양	니트릴고무	100	2	49	7000	-	37
L110A-S	알미늄	표준사양	니트릴고무	110	2	110	5000	-	48

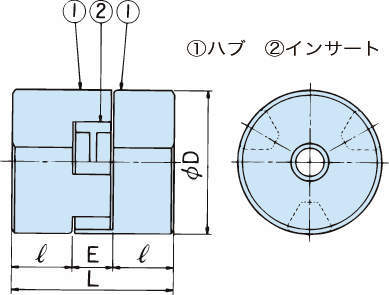

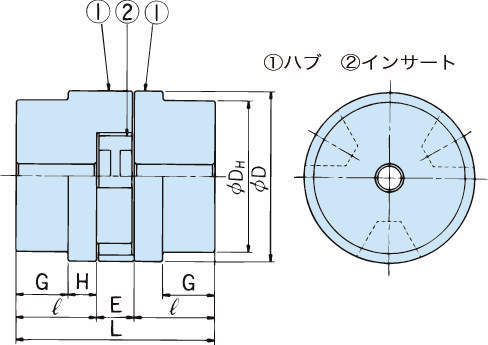

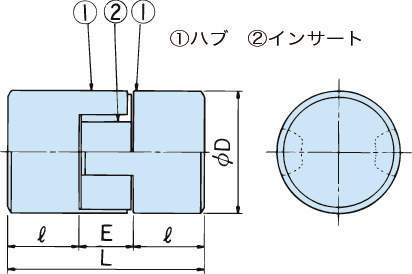

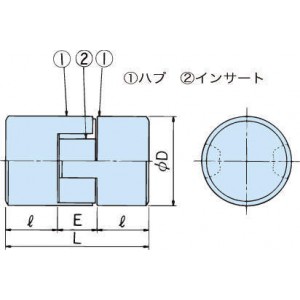

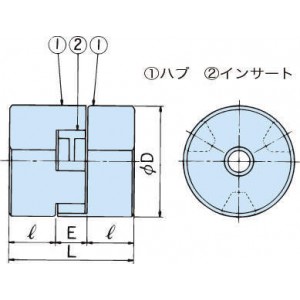

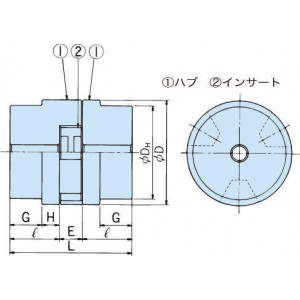

형식	L (mm)	l (mm)	E (mm)	G (mm)	H (mm)	D (mm)	DH (mm)	관성 모멘트 (kg · cm2)	GD2 (kgf · cm2)
형식	L (mm)	l (mm)	E (mm)	G (mm)	H (mm)	D (mm)	DH (mm)	관성 모멘트 (kg · cm2)	GD2 (kgf · cm2)
L035-S	20.8	6.7	7.4	-	-	15.9	-	0.006	0.025
L050-S	44.5	15.9	12.7	-	-	27.4	-	0.12	0.49
L050-H	44.5	15.9	12.7	-	-	27.4	-	0.12	0.49
L070-S	51.2	19	13.2	-	-	34.5	-	0.4	1.58
L070-M	51.2	19	13.2	-	-	34.5	-	0.4	1.58
L070-H	51.2	19	13.2	-	-	34.5	-	0.4	1.58
L075-S	54.4	20.6	13.2	-	-	44.5	-	1.14	4.57
L075-M	54.4	20.6	13.2	-	-	44.5	-	1.14	4.57
L075-H	54.4	20.6	13.2	-	-	44.5	-	1.14	4.57
L090-S	54.4	20.6	13.2	-	-	53.6	-	2.45	9.8
L090-M	54.4	20.6	13.2	-	-	53.6	-	2.45	9.8
L090-H	54.4	20.6	13.2	-	-	53.6	-	2.45	9.8
L095-S	64	25.4	13.2	-	-	53.6	-	2.95	11.8
L095-M	64	25.4	13.2	-	-	53.6	-	2.95	11.8
L095-H	64	25.4	13.2	-	-	53.6	-	2.95	11.8
L099-S	72.8	27	18.8	-	-	64.3	-	6.95	27.8
L099-M	72.8	27	18.8	-	-	64.3	-	6.95	27.8
L099-H	72.8	27	18.8	-	-	64.3	-	6.95	27.8
L100-S	88.8	34.9	19	-	-	64.3	-	8.35	33.4
L100-M	88.8	34.9	19	-	-	64.3	-	8.35	33.4
L100-H	88.8	34.9	19	-	-	64.3	-	8.35	33.4
L110-S	108.4	42.9	22.6	-	-	84.1	-	31	124
L110-M	108.4	42.9	22.6	-	-	84.1	-	31	124
L110-H	108.4	42.9	22.6	-	-	84.1	-	31	124
L150-S	114.6	44.4	25.8	-	-	95.2	-	53	212
L150-M	114.6	44.4	25.8	-	-	95.2	-	53	212
L150-H	114.6	44.4	25.8	-	-	95.2	-	53	212
L190-S	134.1	54	26.1	34.9	19.1	114.3	101.6	108	430
L190-M	134.1	54	26.1	34.9	19.1	114.3	101.6	108	430
L190-H	134.1	54	26.1	34.9	19.1	114.3	101.6	108	430
L225-S	153.1	63.5	26.1	34.9	28.6	127	107.9	182	726
L225-M	153.1	63.5	26.1	34.9	28.6	127	107.9	182	726
L225-H	153.1	63.5	26.1	34.9	28.6	127	107.9	182	726
L035F-S	20.8	6.7	7.4	-	-	15.9	-	0.006	0.025
L050F-S	44.5	15.9	12.7	-	-	27.4	-	0.12	0.49
L050F-H	44.5	15.9	12.7	-	-	27.4	-	0.12	0.49
L070F-S	51.2	19	13.2	-	-	34.5	-	0.4	1.58
L070F-M	51.2	19	13.2	-	-	34.5	-	0.4	1.58
L070F-H	51.2	19	13.2	-	-	34.5	-	0.4	1.58
L075F-S	54.4	20.6	13.2	-	-	44.5	-	1.14	4.57
L075F-M	54.4	20.6	13.2	-	-	44.5	-	1.14	4.57
L075F-H	54.4	20.6	13.2	-	-	44.5	-	1.14	4.57
L090F-S	54.4	20.6	13.2	-	-	53.6	-	2.45	9.8
L090F-M	54.4	20.6	13.2	-	-	53.6	-	2.45	9.8
L090F-H	54.4	20.6	13.2	-	-	53.6	-	2.45	9.8
L095F-S	64	25.4	13.2	-	-	53.6	-	2.95	11.8
L095F-M	64	25.4	13.2	-	-	53.6	-	2.95	11.8
L095F-H	64	25.4	13.2	-	-	53.6	-	2.95	11.8
L099F-S	72.8	27	18.8	-	-	64.3	-	6.95	27.8
L099F-M	72.8	27	18.8	-	-	64.3	-	6.95	27.8
L099F-H	72.8	27	18.8	-	-	64.3	-	6.95	27.8
L100F-S	88.8	34.9	19	-	-	64.3	-	8.35	33.4
L100F-M	88.8	34.9	19	-	-	64.3	-	8.35	33.4
L100F-H	88.8	34.9	19	-	-	64.3	-	8.35	33.4
L110F-S	108.4	42.9	22.6	-	-	84.1	-	31	124
L110F-M	108.4	42.9	22.6	-	-	84.1	-	31	124
L110F-H	108.4	42.9	22.6	-	-	84.1	-	31	124
L150F-S	114.6	44.4	25.8	-	-	95.2	-	53	212
L150F-M	114.6	44.4	25.8	-	-	95.2	-	53	212
L150F-H	114.6	44.4	25.8	-	-	95.2	-	53	212
L190F-S	134.1	54	26.1	34.9	19.1	114.3	101.6	108	430
L190F-M	134.1	54	26.1	34.9	19.1	114.3	101.6	108	430
L190F-H	134.1	54	26.1	34.9	19.1	114.3	101.6	108	430
L225F-S	153.1	63.5	26.1	34.9	28.6	127	107.9	182	726
L225F-M	153.1	63.5	26.1	34.9	28.6	127	107.9	182	726
L225F-H	153.1	63.5	26.1	34.9	28.6	127	107.9	182	726
L050A-S	43.2	15.25	12.7	-	-	27.4	-	0.043	0.17
L070A-S	49.2	18	13.2	-	-	34.5	-	0.14	0.56
L075A-S	54.4	20.6	13.2	-	-	44.5	-	0.41	1.63
L090A-S	55	20.9	13.2	-	-	53.6	-	0.87	3.49
L095A-S	61	23.9	13.2	-	-	53.6	-	1.05	4.2
L100A-S	88	34.5	19	-	-	64.3	-	2.97	11.9
L110A-S	110	43.7	22.6	-	-	84.1	-	11	44.1

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
L035-S	P	11,000	-	-	-	-	견적의뢰 / 주문
L050-S	P	14,080	-	-	-	-	견적의뢰 / 주문
L050-H	P	20,900	-	-	-	-	견적의뢰 / 주문
L070-S	P	16,720	-	-	-	-	견적의뢰 / 주문
L070-M	P	22,000	-	-	-	-	견적의뢰 / 주문
L070-H	P	25,520	-	-	-	-	견적의뢰 / 주문
L075-S	P	22,880	-	-	-	-	견적의뢰 / 주문
L075-M	P	29,920	-	-	-	-	견적의뢰 / 주문
L075-H	P	34,320	-	-	-	-	견적의뢰 / 주문
L090-S	P	27,940	-	-	-	1	견적의뢰 / 주문
L090-M	P	36,520	-	-	-	1	견적의뢰 / 주문
L090-H	P	41,800	-	-	-	1	견적의뢰 / 주문
L095-S	P	38,060	-	-	-	1	견적의뢰 / 주문
L095-M	P	46,640	-	-	-	1	견적의뢰 / 주문
L095-H	P	51,920	-	-	-	1	견적의뢰 / 주문
L099-S	P	59,840	-	-	-	1	견적의뢰 / 주문
L099-M	P	77,880	-	-	-	1	견적의뢰 / 주문
L099-H	P	89,980	-	-	-	1	견적의뢰 / 주문
L100-S	P	63,800	-	-	-	1	견적의뢰 / 주문
L100-M	P	81,840	-	-	-	1	견적의뢰 / 주문
L100-H	P	93,940	-	-	-	1	견적의뢰 / 주문
L110-S	P	118,800	-	-	-	3	견적의뢰 / 주문
L110-M	P	154,000	-	-	-	3	견적의뢰 / 주문
L110-H	P	178,200	-	-	-	3	견적의뢰 / 주문
L150-S	P	145,200	-	-	-	4	견적의뢰 / 주문
L150-M	P	194,700	-	-	-	4	견적의뢰 / 주문
L150-H	P	218,900	-	-	-	4	견적의뢰 / 주문
L190-S	P	190,300	-	-	-	6	견적의뢰 / 주문
L190-M	P	256,300	-	-	-	6	견적의뢰 / 주문
L190-H	P	288,200	-	-	-	6	견적의뢰 / 주문
L225-S	P	259,600	-	-	-	8	견적의뢰 / 주문
L225-M	P	352,000	-	-	-	8	견적의뢰 / 주문
L225-H	P	399,300	-	-	-	8	견적의뢰 / 주문
L035F-S	P	12,870	-	-	-	-	견적의뢰 / 주문
L050F-S	P	16,280	-	-	-	-	견적의뢰 / 주문
L050F-H	P	23,100	-	-	-	-	견적의뢰 / 주문
L070F-S	P	19,360	-	-	-	-	견적의뢰 / 주문
L070F-M	P	24,640	-	-	-	-	견적의뢰 / 주문
L070F-H	P	28,160	-	-	-	-	견적의뢰 / 주문
L075F-S	P	26,400	-	-	-	-	견적의뢰 / 주문
L075F-M	P	33,440	-	-	-	-	견적의뢰 / 주문
L075F-H	P	37,840	-	-	-	-	견적의뢰 / 주문
L090F-S	P	32,340	-	-	-	1	견적의뢰 / 주문
L090F-M	P	40,920	-	-	-	1	견적의뢰 / 주문
L090F-H	P	46,200	-	-	-	1	견적의뢰 / 주문
L095F-S	P	44,000	-	-	-	1	견적의뢰 / 주문
L095F-M	P	52,580	-	-	-	1	견적의뢰 / 주문
L095F-H	P	57,860	-	-	-	1	견적의뢰 / 주문
L099F-S	P	69,740	-	-	-	1	견적의뢰 / 주문
L099F-M	P	87,780	-	-	-	1	견적의뢰 / 주문
L099F-H	P	99,880	-	-	-	1	견적의뢰 / 주문
L100F-S	P	77,000	-	-	-	1	견적의뢰 / 주문
L100F-M	P	95,040	-	-	-	1	견적의뢰 / 주문
L100F-H	P	107,140	-	-	-	1	견적의뢰 / 주문
L110F-S	P	136,400	-	-	-	3	견적의뢰 / 주문
L110F-M	P	171,600	-	-	-	3	견적의뢰 / 주문
L110F-H	P	195,800	-	-	-	3	견적의뢰 / 주문
L150F-S	P	169,400	-	-	-	4	견적의뢰 / 주문
L150F-M	P	218,900	-	-	-	4	견적의뢰 / 주문
L150F-H	P	243,100	-	-	-	4	견적의뢰 / 주문
L190F-S	P	339,900	-	-	-	6	견적의뢰 / 주문
L190F-M	P	405,900	-	-	-	6	견적의뢰 / 주문
L190F-H	P	437,800	-	-	-	6	견적의뢰 / 주문
L225F-S	P	391,600	-	-	-	8	견적의뢰 / 주문
L225F-M	P	484,000	-	-	-	8	견적의뢰 / 주문
L225F-H	P	531,300	-	-	-	8	견적의뢰 / 주문
L050A-S	P	16,280	-	-	-	-	견적의뢰 / 주문
L070A-S	P	22,000	-	-	-	-	견적의뢰 / 주문
L075A-S	P	29,480	-	-	-	-	견적의뢰 / 주문
L090A-S	P	36,740	-	-	-	-	견적의뢰 / 주문
L095A-S	P	45,540	-	-	-	-	견적의뢰 / 주문
L100A-S	P	69,080	-	-	-	-	견적의뢰 / 주문
L110A-S	P	123,200	-	-	-	1	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
