상품 상세보기 : 대형콘베어체인 - 베어링롤러콘베어체인

HOME > 체인전도 > 콘베어체인 > 대형콘베어체인 > 베어링롤러콘베어체인

대형콘베어체인

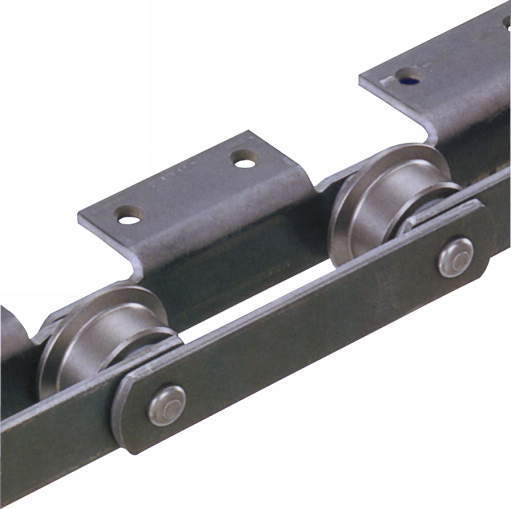

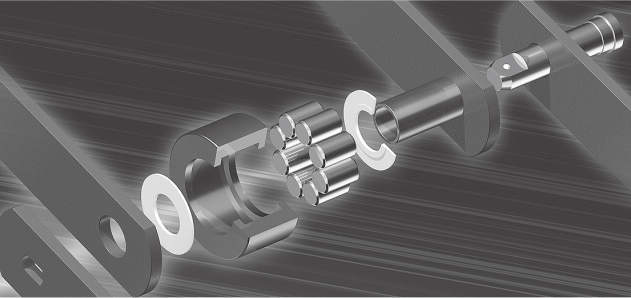

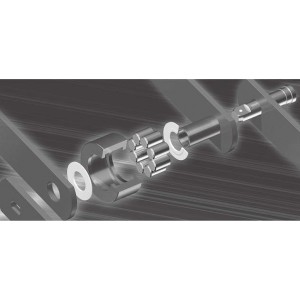

베어링롤러콘베어체인

(주)츠바키모토체인 ( TSUBAKIMOTO CHAIN )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


46건 중 1~46건 표시

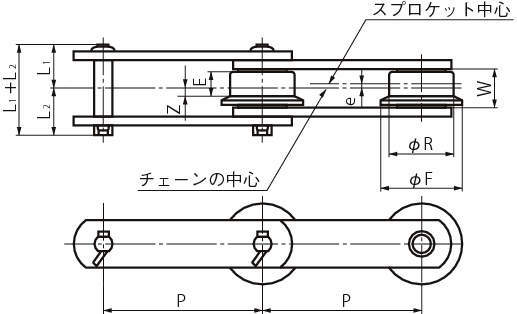

형식	체인 No.	롤러	피치 P (mm)	롤러(mm)	롤러(mm)	롤러(mm)	롤러(mm)	롤러(mm)
형식	체인 No.	롤러	피치 P (mm)	롤러직경 R	플랜지경 F	촉궤폭 E	심차이 e	Z
RF03075BR-DT	RF03075	R롤러	75	31.8	-	14	-	-
RF03100BR-DT	RF03100	R롤러	100	31.8	-	14	-	-
RF05100BR-DT	RF05100	R롤러	100	40	-	19	-	-
RF05125BR-DT	RF05125	R롤러	125	40	-	19	-	-
RF05150BR-DT	RF05150	R롤러	150	40	-	19	-	-
RF08125BR-DT	RF08125	R롤러	125	44.5	-	23	-	-
RF08150BR-DT	RF08150	R롤러	150	44.5	-	23	-	-
RF10100BR-DT	RF10100	R롤러	100	50.8	-	26	-	-
RF10125BR-DT	RF10125	R롤러	125	50.8	-	26	-	-
RF10150BR-DT	RF10150	R롤러	150	50.8	-	26	-	-
RF12200BR-DT	RF12200	R롤러	200	65	-	32	-	-
RF12250BR-DT	RF12250	R롤러	250	65	-	32	-	-
RF17200BR-DT	RF17200	R롤러	200	80	-	44	-	-
RF17250BR-DT	RF17250	R롤러	250	80	-	44	-	-
RF17300BR-DT	RF17300	R롤러	300	80	-	44	-	-
RF26250BR-DT	RF26250	R롤러	250	100	-	50	-	-
RF26300BR-DT	RF26300	R롤러	300	100	-	50	-	-
RF26450BR-DT	RF26450	R롤러	450	100	-	50	-	-
RF36300BR-DT	RF36300	R롤러	300	125	-	56	-	-
RF36450BR-DT	RF36450	R롤러	450	125	-	56	-	-
RF36600BR-DT	RF36600	R롤러	600	125	-	56	-	-
RF03075BF-DT	RF03075	F롤러	75	31.8	42	11	1.5	4.3
RF03100BF-DT	RF03075	F롤러	100	31.8	42	11	1.5	4.3
RF05100BF-DT	RF03075	F롤러	100	40	50	14	2.5	4.5
RF05125BF-DT	RF05125	F롤러	125	40	50	14	2.5	4.5
RF05150BF-DT	RF05150	F롤러	150	40	50	14	2.5	4.5
RF08125BF-DT	RF08125	F롤러	125	44.5	55	18	2.5	6.5
RF08150BF-DT	RF08150	F롤러	150	44.5	55	18	2.5	6.5
RF10125BF-DT	RF10125	F롤러	125	50.8	65	20	3	7
RF10150BF-DT	RF10150	F롤러	150	50.8	65	20	3	7
RF12200BF-DT	RF12200	F롤러	200	65	80	24	4	8
RF12250BF-DT	RF12250	F롤러	250	65	80	24	4	8
RF17200BF-DT	RF17200	F롤러	200	80	100	34	5	12
RF17250BF-DT	RF17250	F롤러	250	80	100	34	5	12
RF17300BF-DT	RF17300	F롤러	300	80	100	34	5	12
RF26250BF-DT	RF26250	F롤러	250	100	125	38	6	13
RF26300BF-DT	RF26300	F롤러	300	100	125	38	6	13
RF26450BF-DT	RF26450	F롤러	450	100	125	38	6	13
RF36300BF-DT	RF36300	F롤러	300	124	150	42	7	14
RF36450BF-DT	RF36450	F롤러	450	124	150	42	7	14
RF36600BF-DT	RF36600	F롤러	600	124	150	42	7	14
RF10100BS-DT	RF10100	S롤러	100	29	-	-	-	-
RF10125BS-DT	RF10125	S롤러	125	29	-	-	-	-
RF10150BS-DT	RF10150	S롤러	150	29	-	-	-	-
RF12200BS-DT	RF12200	S롤러	200	34.9	-	-	-	-
RF12250BS-DT	RF12250	S롤러	250	34.9	-	-	-	-

형식	안쪽링크내폭 W (mm)	플레이트(mm)	플레이트(mm)	핀(mm)	핀(mm)	핀(mm)	핀(mm)	개략질량 (kg/m)
형식	안쪽링크내폭 W (mm)	폭 H	두께 T	직경 D	L1+L2	L1	L2	개략질량 (kg/m)
RF03075BR-DT	16.1	22	3.2	8	38	18	20	2.8
RF03100BR-DT	16.1	22	3.2	8	38	18	20	2.4
RF05100BR-DT	22	32	4.5	11.3	53.5	25	28.5	5.2
RF05125BR-DT	22	32	4.5	11.3	53.5	25	28.5	4.5
RF05150BR-DT	22	32	4.5	11.3	53.5	25	28.5	4.2
RF08125BR-DT	27	28.6	6.3	11.3	65.5	31	34.5	5.9
RF08150BR-DT	27	28.6	6.3	11.3	65.5	31	34.5	5.6
RF10100BR-DT	30	38.1	6.3	14.5	69	33	36	10
RF10125BR-DT	30	38.1	6.3	14.5	69	33	36	8.7
RF10150BR-DT	30	38.1	6.3	14.5	69	33	36	8
RF12200BR-DT	37.1	44.5	7.9	15.9	83.5	40.5	43	11.6
RF12250BR-DT	37.1	44.5	7.9	15.9	83.5	40.5	43	10.4
RF17200BR-DT	51.4	50.8	9.5	19.1	109.5	51.5	58	20
RF17250BR-DT	51.4	50.8	9.5	19.1	109.5	51.5	58	17
RF17300BR-DT	51.4	50.8	9.5	19.1	109.5	51.5	58	16
RF26250BR-DT	57.2	63.5	9.5	22.2	116.5	55.5	61	26
RF26300BR-DT	57.2	63.5	9.5	22.2	116.5	55.5	61	23
RF26450BR-DT	57.2	63.5	9.5	22.2	116.5	55.5	61	19
RF36300BR-DT	66.7	76.2	12.7	25.4	146	68	78	40
RF36450BR-DT	66.7	76.2	12.7	25.4	146	68	78	32
RF36600BR-DT	66.7	76.2	12.7	25.4	146	68	78	28
RF03075BF-DT	16.1	22	3.2	8	38	18	20	2.9
RF03100BF-DT	16.1	22	3.2	8	38	18	20	2.5
RF05100BF-DT	22	32	4.5	11.3	53.5	25	28.5	5.4
RF05125BF-DT	22	32	4.5	11.3	53.5	25	28.5	4.6
RF05150BF-DT	22	32	4.5	11.3	53.5	25	28.5	4.4
RF08125BF-DT	27	28.6	6.3	11.3	65.5	31	34.5	6.2
RF08150BF-DT	27	28.6	6.3	11.3	65.5	31	34.5	5.8
RF10125BF-DT	30	38.1	6.3	14.5	69	33	36	9
RF10150BF-DT	30	38.1	6.3	14.5	69	33	36	8.3
RF12200BF-DT	37.1	44.5	7.9	15.9	83.5	40.5	43	12.1
RF12250BF-DT	37.1	44.5	7.9	15.9	83.5	40.5	43	10.8
RF17200BF-DT	51.4	50.8	9.5	19.1	109.5	51.5	58	21
RF17250BF-DT	51.4	50.8	9.5	19.1	109.5	51.5	58	18
RF17300BF-DT	51.4	50.8	9.5	19.1	109.5	51.5	58	16
RF26250BF-DT	57.2	63.5	9.5	22.2	116.5	55.5	61	27
RF26300BF-DT	57.2	63.5	9.5	22.2	116.5	55.5	61	24
RF26450BF-DT	57.2	63.5	9.5	22.2	116.5	55.5	61	19
RF36300BF-DT	66.7	76.2	12.7	25.4	146	68	78	42
RF36450BF-DT	66.7	76.2	12.7	25.4	146	68	78	33
RF36600BF-DT	66.7	76.2	12.7	25.4	146	68	78	29
RF10100BS-DT	30	38.1	6.3	14.5	69	33	36	6.8
RF10125BS-DT	30	38.1	6.3	14.5	69	33	36	6.2
RF10150BS-DT	30	38.1	6.3	14.5	69	33	36	5.8
RF12200BS-DT	37.1	44.5	7.9	15.9	83.5	40.5	43	8.2
RF12250BS-DT	37.1	44.5	7.9	15.9	83.5	40.5	43	7.7

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
RF03075BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF03100BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF05100BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF05125BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF05150BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF08125BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF08150BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF10100BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF10125BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF10150BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF12200BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF12250BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF17200BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF17250BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF17300BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF26250BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF26300BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF26450BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF36300BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF36450BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF36600BR-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF03075BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF03100BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF05100BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF05125BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF05150BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF08125BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF08150BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF10125BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF10150BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF12200BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF12250BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF17200BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF17250BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF17300BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF26250BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF26300BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF26450BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF36300BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF36450BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF36600BF-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF10100BS-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF10125BS-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF10150BS-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF12200BS-DT	L	견적	-	-	-	-	견적의뢰 / 주문
RF12250BS-DT	L	견적	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
