HOME > 체인전도 > 콘베어체인 > 탑체인 > 플라탑체인 > 플라탑체인(곡선반송용) > 플라탑체인 TTUP형
플라탑체인(곡선반송용)
플라탑체인 TTUP형
(주)츠바키모토체인 ( TSUBAKIMOTO CHAIN )
공통사양

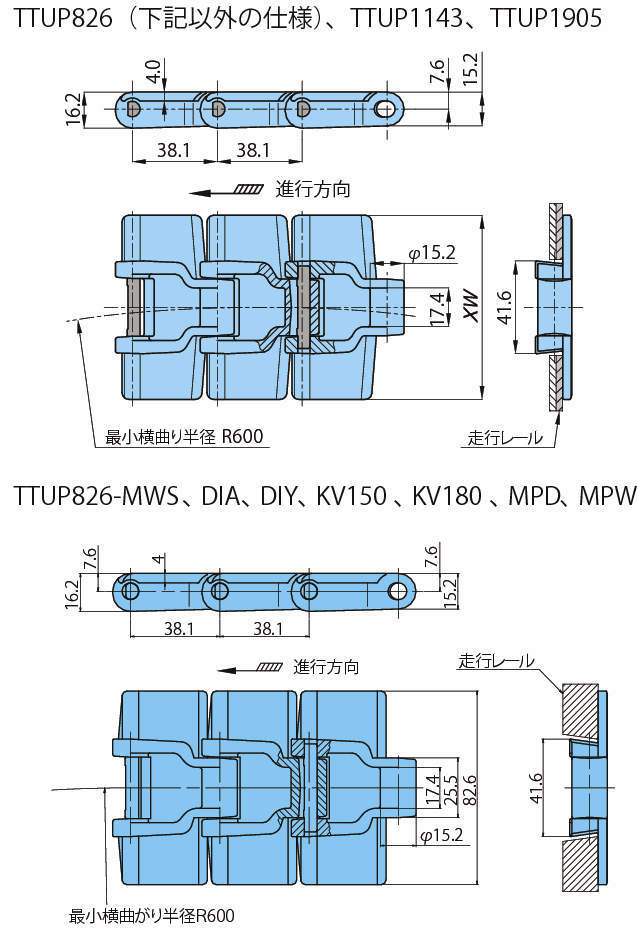

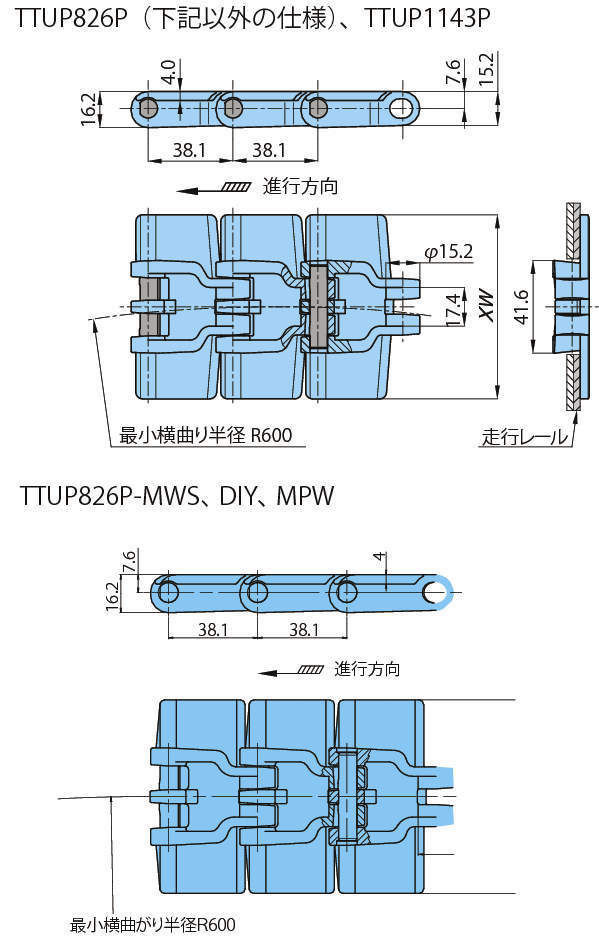

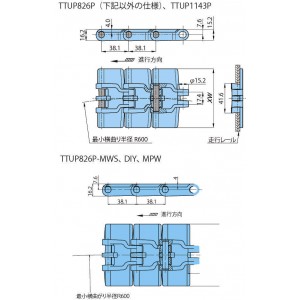

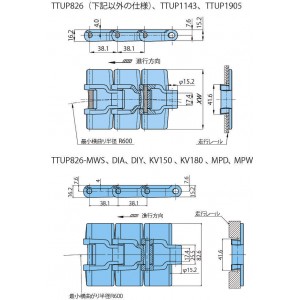

캐드자료
    • 카탈로그
    		•

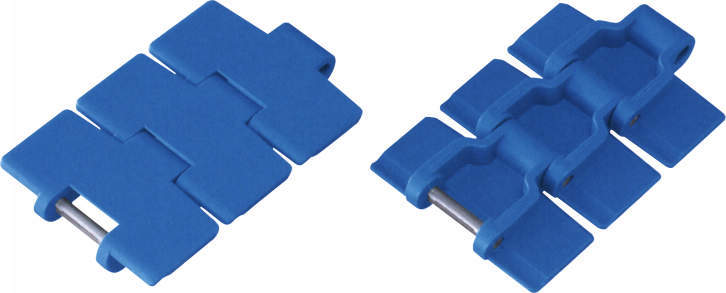

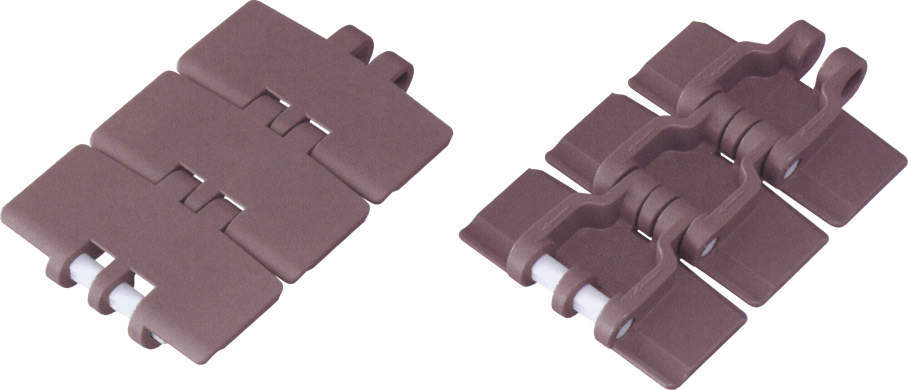

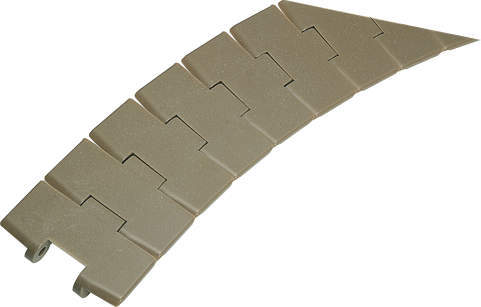

    관련이미지
    상세사양
    38건 중 1~38건 표시
    형식타입사양색탑플레이트폭
    (mm)
    형식타입사양색탑플레이트폭
    (mm)
    TTUP826링크보통그레이82.6
    TTUP1143링크보통그레이114.3
    TTUP1905링크보통그레이190.5
    TTUP826-LFW링크저마찰 · 내마모화이트82.6
    TTUP826P-LFW링크저마찰 · 내마모화이트82.6
    TTUP1143-LFW링크저마찰 · 내마모화이트114.3
    TTUP1143P-LFW링크저마찰 · 내마모화이트114.3
    TTUP1905-LFW링크저마찰 · 내마모화이트190.5
    TTUP826-LFB링크저마찰 · 내마모브라운82.6
    TTUP826P-LFB링크저마찰 · 내마모브라운82.6
    TTUP1143-LFB링크저마찰 · 내마모브라운114.3
    TTUP1143P-LFB링크저마찰 · 내마모브라운114.3
    TTUP1905-LFB링크저마찰 · 내마모브라운190.5
    TTUP826-LFG링크저마찰 · 내마모그린82.6
    TTUP826P-LFG링크저마찰 · 내마모그린82.6
    TTUP1143-LFG링크저마찰 · 내마모그린114.3
    TTUP1143P-LFG링크저마찰 · 내마모그린114.3
    TTUP1905-LFG링크저마찰 · 내마모그린190.5
    TTUP826-DIA링크내충격크림82.6
    TTUP1143-DIA링크내충격크림114.3
    TTUP1905-DIA링크내충격크림190.5
    TTUP826-DIY링크내충격그린82.6
    TTUP1143-DIY링크내충격그린114.3
    TTUP1905-DIY링크내충격그린190.5
    TTUP826P-DIY링크내충격그린82.6
    TTUP1143P-DIY링크내충격그린114.3
    TTUP826-MWS링크항균 · 항곰팡이크림82.6
    TTUP826P-MWS링크항균 · 항곰팡이크림82.6
    TTUP1143-MWS링크항균 · 항곰팡이크림114.3
    TTUP1143P-MWS링크항균 · 항곰팡이크림114.3
    TTUP1905-MWS링크항균 · 항곰팡이크림190.5
    TTUP826-ULF링크초저마찰블루82.6
    TTUP826P-ULF링크초저마찰블루82.6
    TTUP1143-ULF링크초저마찰블루114.3
    TTUP1143P-ULF링크초저마찰블루114.3
    TTUP1905-ULF링크초저마찰블루190.5
    TTUP826-KV150링크내열고속블랙82.6
    TTUP826-KV180링크내열고속블랙82.6
    형식최소
    옆굽은반경
    (mm)    		최대허용장력
    (kN)    		재질재질핀타입허용속도 (m/min)허용속도 (m/min)사용온도범위
    (℃)    		개략질량
    (kg/m)
    형식최소
    옆굽은반경
    (mm)    		최대허용장력
    (kN)    		탑플레이트핀핀타입윤할있음윤할없음사용온도범위
    (℃)    		개략질량
    (kg/m)
    TTUP8266001.08POMSUS304D핀10050-20~801
    TTUP11436001.08POMSUS304D핀10050-20~801.1
    TTUP19056001.08POMSUS304D핀10050-20~801.6
    TTUP826-LFW6001.08특수엔프라SUS304D핀10050-20~801
    TTUP826P-LFW6000.88특수엔프라특수엔프라D핀10050-20~60(80)0.7
    TTUP1143-LFW6001.08특수엔프라SUS304D핀10050-20~801.1
    TTUP1143P-LFW6000.88특수엔프라특수엔프라D핀10050-20~60(80)0.8
    TTUP1905-LFW6001.08특수엔프라SUS304D핀10050-20~801.6
    TTUP826-LFB6001.08특수엔프라SUS304D핀10050-20~801
    TTUP826P-LFB6000.88특수엔프라특수엔프라D핀10050-20~60(80)0.7
    TTUP1143-LFB6001.08특수엔프라SUS304D핀10050-20~801.1
    TTUP1143P-LFB6000.88특수엔프라특수엔프라D핀10050-20~60(80)0.8
    TTUP1905-LFB6001.08특수엔프라SUS304D핀10050-20~801.6
    TTUP826-LFG6001.08특수엔프라SUS304D핀10050-20~801
    TTUP826P-LFG6000.88특수엔프라특수엔프라D핀10050-20~60(80)0.7
    TTUP1143-LFG6001.08특수엔프라SUS304D핀10050-20~801.1
    TTUP1143P-LFG6000.88특수엔프라특수엔프라D핀10050-20~60(80)0.8
    TTUP1905-LFG6001.08특수엔프라SUS304D핀10050-20~801.6
    TTUP826-DIA6000.83특수엔프라SUS304D핀10050-20~800.85
    TTUP1143-DIA6000.83특수엔프라SUS304D핀10050-20~800.95
    TTUP1905-DIA6000.83특수엔프라SUS304D핀10050-20~801.35
    TTUP826-DIY6000.83특수엔프라SUS304D핀10050-20~801
    TTUP1143-DIY6000.83특수엔프라SUS304D핀10050-20~801.35
    TTUP1905-DIY6000.83특수엔프라SUS304D핀10050-20~801.95
    TTUP826P-DIY6000.69특수엔프라특수엔프라D핀10050-20~60(80)1.2
    TTUP1143P-DIY6000.69특수엔프라특수엔프라D핀10050-20~60(80)1.35
    TTUP826-MWS6001.08특수엔프라SUS304D핀10050-20~801
    TTUP826P-MWS6000.88특수엔프라특수엔프라D핀10050-20~60(80)0.7
    TTUP1143-MWS6001.08특수엔프라SUS304D핀10050-20~801.1
    TTUP1143P-MWS6000.88특수엔프라특수엔프라D핀10050-20~60(80)0.8
    TTUP1905-MWS6001.08특수엔프라SUS304D핀10050-20~801.6
    TTUP826-ULF6001.08특수엔프라SUS304D핀10050-20~801
    TTUP826P-ULF6000.88특수엔프라특수엔프라D핀10050-20~60(80)0.7
    TTUP1143-ULF6001.08특수엔프라SUS304D핀10050-20~801.1
    TTUP1143P-ULF6000.88특수엔프라특수엔프라D핀10050-20~60(80)0.8
    TTUP1905-ULF6001.08특수엔프라SUS304D핀10050-20~801.6
    TTUP826-KV1506000.98특수엔프라SUS304D핀-200-20~1501
    TTUP826-KV1806000.98특수엔프라SUS304D핀200200-20~1801
    형식단위판매정가
    (원)    		기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)    		유통재고메이커재고아린재고질량견적의뢰 및 주문
    TTUP826L6,578----견적의뢰 / 주문
    TTUP1143L8,690----견적의뢰 / 주문
    TTUP1905L10,758----견적의뢰 / 주문
    TTUP826-LFWL7,194----견적의뢰 / 주문
    TTUP826P-LFWL6,534----견적의뢰 / 주문
    TTUP1143-LFWL9,592----견적의뢰 / 주문
    TTUP1143P-LFWL8,712----견적의뢰 / 주문
    TTUP1905-LFWL11,990----견적의뢰 / 주문
    TTUP826-LFBL7,194----견적의뢰 / 주문
    TTUP826P-LFBL6,534----견적의뢰 / 주문
    TTUP1143-LFBL9,592----견적의뢰 / 주문
    TTUP1143P-LFBL8,712----견적의뢰 / 주문
    TTUP1905-LFBL11,990----견적의뢰 / 주문
    TTUP826-LFGL7,194----견적의뢰 / 주문
    TTUP826P-LFGL6,534----견적의뢰 / 주문
    TTUP1143-LFGL9,592----견적의뢰 / 주문
    TTUP1143P-LFGL8,712----견적의뢰 / 주문
    TTUP1905-LFGL11,990----견적의뢰 / 주문
    TTUP826-DIAL8,690----견적의뢰 / 주문
    TTUP1143-DIAL11,440----견적의뢰 / 주문
    TTUP1905-DIAL14,080----견적의뢰 / 주문
    TTUP826-DIYL19,800----견적의뢰 / 주문
    TTUP1143-DIYL26,180----견적의뢰 / 주문
    TTUP1905-DIYL32,340----견적의뢰 / 주문
    TTUP826P-DIYL17,930----견적의뢰 / 주문
    TTUP1143P-DIYL23,760----견적의뢰 / 주문
    TTUP826-MWSL10,164----견적의뢰 / 주문
    TTUP826P-MWSL9,240----견적의뢰 / 주문
    TTUP1143-MWSL13,420----견적의뢰 / 주문
    TTUP1143P-MWSL12,210----견적의뢰 / 주문
    TTUP1905-MWSL16,720----견적의뢰 / 주문
    TTUP826-ULFL8,096----견적의뢰 / 주문
    TTUP826P-ULFL7,348----견적의뢰 / 주문
    TTUP1143-ULFL10,472----견적의뢰 / 주문
    TTUP1143P-ULFL9,526----견적의뢰 / 주문
    TTUP1905-ULFL13,200----견적의뢰 / 주문
    TTUP826-KV150L20,900----견적의뢰 / 주문
    TTUP826-KV180L33,000----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.


    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
