HOME > 체인전도 > 드라이브체인 > 플라콤비체인
드라이브체인

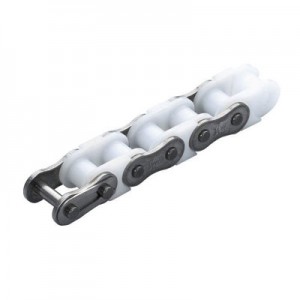

플라콤비체인
(주)츠바키모토체인 ( TSUBAKIMOTO CHAIN )
공통사양
캐드자료
  • 카탈로그



  • 관련이미지
    상세사양
    15건 중 1~15건 표시
    형식타입체인번호열수피치
    P
    (mm)
    부시경
    R
    (mm)
    안쪽링크내폭
    W
    (mm)
    형식타입체인번호열수피치
    P
    (mm)
    부시경
    R
    (mm)
    안쪽링크내폭
    W
    (mm)
    RS25-PC-1유니트RS2516.353.33.18
    RS35-PC-1유니트RS3519.5255.084.78
    RS40-PC-1유니트RS40112.77.927.95
    RS50-PC-1유니트RS50115.87510.169.53
    RS60-PC-1유니트RS60119.0511.9112.7
    RS25-PC-1링크RS2516.353.33.18
    RS35-PC-1링크RS3519.5255.084.78
    RS40-PC-1링크RS40112.77.927.95
    RS50-PC-1링크RS50115.87510.169.53
    RS60-PC-1링크RS60119.0511.9112.7
    RS25-PC-1-JL조인트링크RS2516.353.33.18
    RS35-PC-1-JL조인트링크RS3519.5255.084.78
    RS40-PC-1-JL조인트링크RS40112.77.927.95
    RS50-PC-1-JL조인트링크RS50115.87510.169.53
    RS60-PC-1-JL조인트링크RS60119.0511.9112.7

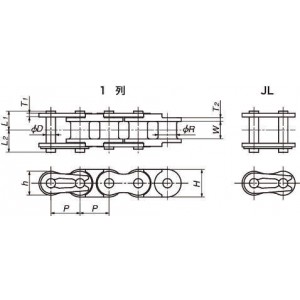

    형식플레이트(mm)플레이트(mm)플레이트(mm)플레이트(mm)핀(mm)핀(mm)핀(mm)핀(mm)
    형식두께
    T1
    두께
    T2

    H

    h
    핀경
    D
    핀길이
    L1+L2
    L1L2
    RS25-PC-10.751.365.052.31104.55.5
    RS35-PC-11.252.297.83.5914.76.857.85
    RS40-PC-11.51.51210.43.9718.28.259.95
    RS50-PC-12215135.0922.310.312
    RS60-PC-12.42.418.115.65.9627.612.8514.75
    RS25-PC-10.751.365.052.31104.55.5
    RS35-PC-11.252.297.83.5914.76.857.85
    RS40-PC-11.51.51210.43.9718.28.259.95
    RS50-PC-12215135.0922.310.312
    RS60-PC-12.42.418.115.65.9627.612.8514.75
    RS25-PC-1-JL0.751.365.052.31104.55.5
    RS35-PC-1-JL1.252.297.83.5914.76.857.85
    RS40-PC-1-JL1.51.51210.43.9718.28.259.95
    RS50-PC-1-JL2215135.0922.310.312
    RS60-PC-1-JL2.42.418.115.65.9627.612.8514.75
    형식최대허용장력
    (KN)
    개략질량
    (kg/m)
    링크수
    형식최대허용장력
    (KN)
    개략질량
    (kg/m)
    링크수
    RS25-PC-10.080.095160
    RS35-PC-10.180.22320
    RS40-PC-10.440.39240
    RS50-PC-10.690.58192
    RS60-PC-10.880.82160
    RS25-PC-10.080.095-
    RS35-PC-10.180.22-
    RS40-PC-10.440.39-
    RS50-PC-10.690.58-
    RS60-PC-10.880.82-
    RS25-PC-1-JL0.080.095-
    RS35-PC-1-JL0.180.22-
    RS40-PC-1-JL0.440.39-
    RS50-PC-1-JL0.690.58-
    RS60-PC-1-JL0.880.82-
    형식단위판매정가
    (원)
    기준납기기준납기기준납기질량견적의뢰 및 주문
    형식단위판매정가
    (원)
    유통재고메이커재고아린재고질량견적의뢰 및 주문
    RS25-PC-1P88,000----견적의뢰 / 주문
    RS35-PC-1P246,400----견적의뢰 / 주문
    RS40-PC-1P248,600----견적의뢰 / 주문
    RS50-PC-1P333,300----견적의뢰 / 주문
    RS60-PC-1P443,300----견적의뢰 / 주문
    RS25-PC-1L550----견적의뢰 / 주문
    RS35-PC-1L770----견적의뢰 / 주문
    RS40-PC-1L1,034----견적의뢰 / 주문
    RS50-PC-1L1,738----견적의뢰 / 주문
    RS60-PC-1L2,772----견적의뢰 / 주문
    RS25-PC-1-JLP3,916----견적의뢰 / 주문
    RS35-PC-1-JLP5,192----견적의뢰 / 주문
    RS40-PC-1-JLP5,280----견적의뢰 / 주문
    RS50-PC-1-JLP6,446----견적의뢰 / 주문
    RS60-PC-1-JLP9,856----견적의뢰 / 주문

    - 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

    - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

    - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 10만원 이하의 경우 5,500원의 배송비가 추가됩니다.

    - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.



    - 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
    - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
