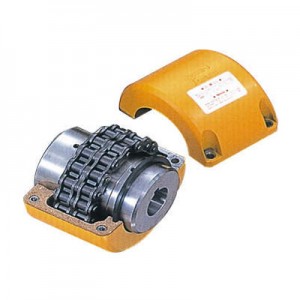

롤러체인커플링(예비구멍제품/본체·커버세트)
(주)츠바키 ( TSUBAKI )
|
|
| 18건 중 1~18건 표시 | |
| 형식 | 본체 | 본체 | 본체 | 본체 | 본체 | 본체 | 본체 |
| 형식 | 형식 | 파이로트홀경 (mm) | 축경범위(mm) | 축경범위(mm) | 관성 모멘트 (kg · m2) | 체인(mm) | 체인(mm) |
| 형식 | 최소 | 최대 | 피치 | 최대폭 E | |||
| CR3812J | 1 | 8 | 9.5 | 16 | 5.60×10^-5 | 9.525 | 24 |
| CR4012J | 1 | 9 | 11 | 22 | 2.47×10^-4 | 12.7 | 33.1 |
| CR4014J | 1 | 9 | 11 | 28 | 4.53×10^-4 | 12.7 | 33.1 |
| CR4016J | 1 | 13 | 16 | 32 | 7.90×10^-4 | 12.7 | 33.1 |
| CR5014J | 1 | 13 | 16 | 35 | 1.37×10^-3 | 15.875 | 41 |
| CR5016J | 1 | 13 | 18 | 40 | 2.18×10^-3 | 15.875 | 41 |
| CR5018J | 1 | 13 | 18 | 45 | 3.53×10^-3 | 15.875 | 41 |
| CR6018J | 1 | 18 | 22 | 56 | 9.33×10^-3 | 19.05 | 51.1 |
| CR6022J | 1 | 18 | 28 | 71 | 2.16×10^-2 | 19.05 | 51.1 |
| CR8018J | 1 | 23 | 32 | 80 | 3.63×10^-2 | 25.4 | 65.3 |
| CR8022J | 1 | 28 | 40 | 100 | 8.00×10^-2 | 25.4 | 65.3 |
| CR10020J | 1 | 33 | 45 | 110 | 1.61×10^-1 | 31.75 | 81.9 |
| CR12018J | 1 | 43 | 50 | 125 | 2.68×10^-1 | 38.1 | 102.7 |
| CR12022J | 1 | 53 | 56 | 140 | 5.93×10^-1 | 38.1 | 102.7 |
| CR16018J | 1 | 58 | 63 | 160 | 1.05 | 50.8 | 131.7 |
| CR16022J | 1 | 73 | 80 | 200 | 2.5 | 50.8 | 131.7 |
| CR20018J | 2 | 85 | 88 | 205 | 4.6 | 63.5 | 160.6 |
| CR20022J | 2 | 95 | 98 | 260 | 1.07×10 | 63.5 | 160.6 |
| 형식 | 본체 | 본체 | 본체 | 본체 | 본체 | 본체 | 본체 | 본체 | 본체 |
| 형식 | 50rpm이하의허용전달토크 (N · m) | 치수(mm) D | 치수(mm) DH | 치수(mm) L | 치수(mm) l | 치수(mm) S | 치수(mm) C | 치수(mm) F | 개략질량 (kg) |
| 형식 | |||||||||
| CR3812J | 99.9 | 45 | 25 | 64.9 | 30 | 4.9 | 4 | 14 | 0.3 |
| CR4012J | 217 | 61 | 35 | 79.4 | 36 | 7.4 | 10 | 16 | 0.8 |
| CR4014J | 295 | 69 | 43 | 79.4 | 36 | 7.4 | 10 | 16 | 1.1 |
| CR4016J | 386 | 77 | 50 | 87.4 | 40 | 7.4 | 6 | 20 | 1.6 |
| CR5014J | 562 | 86 | 53 | 99.7 | 45 | 9.7 | 12 | 21 | 2.2 |
| CR5016J | 735 | 96 | 60 | 99.7 | 45 | 9.7 | 12 | 21 | 2.8 |
| CR5018J | 931 | 107 | 70 | 99.7 | 45 | 9.7 | 12 | 21 | 3.6 |
| CR6018J | 1750 | 128 | 85 | 123.5 | 56 | 11.5 | 15 | 26 | 6.5 |
| CR6022J | 2370 | 152 | 110 | 123.5 | 56 | 11.5 | 15 | 26 | 10.3 |
| CR8018J | 3880 | 170 | 115 | 141.2 | 63 | 15.2 | 30 | 26 | 13.8 |
| CR8022J | 5580 | 203 | 140 | 157.2 | 71 | 15.2 | 22 | 34 | 21.7 |
| CR10020J | 8780 | 233 | 160 | 178.8 | 80 | 18.8 | 30 | 36 | 32.6 |
| CR12018J | 13200 | 256 | 170 | 202.7 | 90 | 22.7 | 50 | 36 | 43.9 |
| CR12022J | 17100 | 304 | 210 | 222.7 | 100 | 22.7 | 40 | 46 | 69 |
| CR16018J | 28600 | 341 | 224 | 254.1 | 112 | 30.1 | 68 | 42 | 96.3 |
| CR16022J | 41700 | 405 | 280 | 310.1 | 140 | 30.1 | 40 | 70 | 166.8 |
| CR20018J | 57000 | 426 | 294 | 519.5 | 241 | 37.5 | - | 100 | 294.4 |
| CR20022J | 71900 | 507 | 374 | 519.5 | 241 | 37.5 | - | 100 | 461.6 |
| 형식 | 케이스 | 케이스 | 케이스 | 케이스 | 케이스 | 케이스 | 케이스 |
| 형식 | 형식 | 관성 모멘트 (kg · m2) | 케이스 재질 | 치수(mm) | 치수(mm) | 치수(mm) | 개략질량 (kg) |
| 형식 | A | B | H-M | ||||
| CR3812J | 1 | 1.55×10^-4 | 알미늄다이캐스트 | 59 | 61 | 4-M5 | 0.19 |
| CR4012J | 1 | 5.13×10^-4 | 알미늄다이캐스트 | 75 | 75 | 4-M6 | 0.33 |
| CR4014J | 1 | 6.53×10^-4 | 알미늄다이캐스트 | 84 | 75 | 4-M6 | 0.38 |
| CR4016J | 1 | 8.58×10^-4 | 알미늄다이캐스트 | 92 | 75 | 4-M6 | 0.41 |
| CR5014J | 1 | 1.29×10^-3 | 알미늄다이캐스트 | 101 | 85 | 4-M6 | 0.5 |
| CR5016J | 1 | 1.81×10^-3 | 알미늄다이캐스트 | 111 | 85 | 4-M6 | 0.58 |
| CR5018J | 1 | 2.35×10^-3 | 알미늄다이캐스트 | 122 | 85 | 4-M6 | 0.66 |
| CR6018J | 1 | 4.85×10^-3 | 알미늄다이캐스트 | 142 | 106 | 4-M8 | 0.96 |
| CR6022J | 1 | 9.35×10^-3 | 알미늄다이캐스트 | 167 | 106 | 4-M8 | 1.3 |
| CR8018J | 1 | 1.86×10^-2 | 알미늄다이캐스트 | 186 | 130 | 4-M8 | 2 |
| CR8022J | 1 | 3.3×10^-2 | 알미늄다이캐스트 | 220 | 130 | 4-M8 | 2.5 |
| CR10020J | 1 | 6.6×10^-2 | 알미늄다이캐스트 | 250 | 148 | 4-M8 | 3.7 |
| CR12018J | 2 | 7.63×10^-2 | 알미늄다이캐스트 | 307 | 181 | 4-M10 | 3.3 |
| CR12022J | 2 | 1.29×10^-2 | 알미늄다이캐스트 | 357 | 181 | 4-M10 | 3.9 |
| CR16018J | 2 | 5.73×10^-1 | 알미늄주물 | 406 | 250 | 6-M10 | 14.7 |
| CR16022J | 2 | 1.11 | 알미늄주물 | 472 | 250 | 6-M10 | 17.2 |
| CR20018J | 2 | 1.42 | 알미늄주물 | 496 | 280 | 6-M10 | 22.2 |
| CR20022J | 2 | 2.41 | 알미늄주물 | 578 | 280 | 6-M10 | 26.6 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 질량 | 견적의뢰 및 주문 | |||
| CR3812J | P | 60,280 | - | - | - | - | 견적의뢰 / 주문 |
| CR4012J | P | 86,900 | - | - | - | - | 견적의뢰 / 주문 |
| CR4014J | P | 100,320 | - | - | - | - | 견적의뢰 / 주문 |
| CR4016J | P | 109,120 | - | - | - | - | 견적의뢰 / 주문 |
| CR5014J | P | 140,800 | - | - | - | - | 견적의뢰 / 주문 |
| CR5016J | P | 156,200 | - | - | - | - | 견적의뢰 / 주문 |
| CR5018J | P | 201,300 | - | - | - | - | 견적의뢰 / 주문 |
| CR6018J | P | 275,000 | - | - | - | - | 견적의뢰 / 주문 |
| CR6022J | P | 388,300 | - | - | - | - | 견적의뢰 / 주문 |
| CR8018J | P | 522,500 | - | - | - | - | 견적의뢰 / 주문 |
| CR8022J | P | 685,300 | - | - | - | - | 견적의뢰 / 주문 |
| CR10020J | P | 1,199,000 | - | - | - | - | 견적의뢰 / 주문 |
| CR12018J | P | 1,683,000 | - | - | - | - | 견적의뢰 / 주문 |
| CR12022J | P | 2,354,000 | - | - | - | - | 견적의뢰 / 주문 |
| CR16018J | P | 4,301,000 | - | - | - | - | 견적의뢰 / 주문 |
| CR16022J | P | 5,962,000 | - | - | - | - | 견적의뢰 / 주문 |
| CR20018J | P | 9,185,000 | - | - | - | - | 견적의뢰 / 주문 |
| CR20022J | P | 12,760,000 | - | - | - | - | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
