머신키

신JIS 양쪽각키

난카이공업(주) ( NANKAI )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


25건 중 1~25건 표시

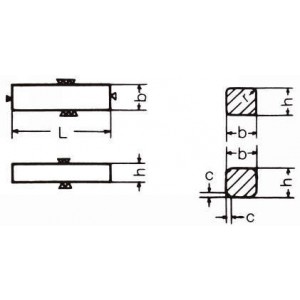

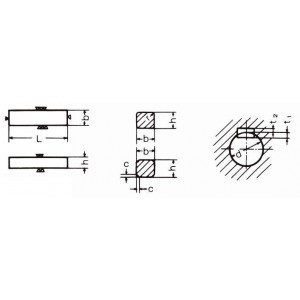

형식	적용축경 d(mm)	b	b	b	h	h	h	L (mm)	C 면취 (mm)	포장수량 (본/상자)
형식	적용축경 d(mm)	기준치수 (mm)	허용차 (mm)	허용차 기호	기준치수 (mm)	허용차 (mm)	허용차 기호	L (mm)	C 면취 (mm)	포장수량 (본/상자)
JIS3×3×300	8～10	3	0～-0.025	h9	3	0～-0.025	h9	300	0.16～0.25	10
JIS4×4×300	10～12	4	0～-0.030	h9	4	0～-0.030	h9	300	0.16～0.25	10
JIS5×5×300	12～17	5	0～-0.030	h9	5	0～-0.030	h9	300	0.25～0.40	10
JIS6×6×300	17～22	6	0～-0.030	h9	6	0～-0.030	h9	300	0.25～0.40	10
JIS7×7×300	20～25	7	0～-0.036	h9	7	0～-0.036	h9	300	0.25～0.40	10
JIS8×7×300	22～30	8	0～-0.036	h9	7	0～-0.090	h11	300	0.25～0.40	10
JIS10×8×300	30～38	10	0～-0.036	h9	8	0～-0.090	h11	300	0.40～0.60	10
JIS12×8×300	38～44	12	0～-0.043	h9	8	0～-0.090	h11	300	0.40～0.60	10
JIS14×9×300	44～50	14	0～-0.043	h9	9	0～-0.090	h11	300	0.40～0.60	10
JIS15×10×300	50～55	15	0～-0.043	h9	10	0～-0.090	h11	300	0.40～0.60	10
JIS16×10×300	50～58	16	0～-0.043	h9	10	0～-0.090	h11	300	0.40～0.60	10
JIS18×11×300	58～65	18	0～-0.043	h9	11	0～-0.110	h11	300	0.40～0.60	10
JIS20×12×300	65～75	20	0～-0.052	h9	12	0～-0.110	h11	300	0.60～0.80	10
JIS22×14×300	75～85	22	0～-0.052	h9	14	0～-0.110	h11	300	0.60～0.80	5
JIS24×16×300	80～90	24	0～-0.052	h9	16	0～-0.110	h11	300	0.60～0.80	5
JIS25×14×300	85～95	25	0～-0.052	h9	14	0～-0.110	h11	300	0.60～0.80	3
JIS28×16×300	95～110	28	0～-0.052	h9	16	0～-0.110	h11	300	0.60～0.80	3
JIS32×18×300	110～130	32	0～-0.062	h9	18	0～-0.110	h11	300	0.60～0.80	3
JIS35×22×300	125～140	35	0～-0.062	h9	22	0～-0.130	h11	300	1.00～1.20	2
JIS36×20×300	130～150	36	0～-0.062	h9	20	0～-0.130	h11	300	1.00～1.20	2
JIS38×24×300	140～160	38	0～-0.062	h9	24	0～-0.130	h11	300	1.00～1.20	2
JIS40×22×300	150～170	40	0～-0.062	h9	22	0～-0.130	h11	300	1.00～1.20	2
JIS42×26×300	160～180	42	0～-0.062	h9	26	0～-0.130	h11	300	1.00～1.20	2
JIS45×25×300	170～200	45	0～-0.062	h9	25	0～-0.130	h11	300	1.00～1.20	1
JIS50×28×300	200～230	50	0～-0.062	h9	28	0～-0.130	h11	300	1.00～1.20	1

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
JIS3×3×300	C	46,200	-	-	-	-	견적의뢰 / 주문
JIS4×4×300	C	30,800	-	-	-	-	견적의뢰 / 주문
JIS5×5×300	C	33,000	-	-	-	-	견적의뢰 / 주문
JIS6×6×300	C	38,500	-	-	-	-	견적의뢰 / 주문
JIS7×7×300	C	40,700	-	-	-	-	견적의뢰 / 주문
JIS8×7×300	C	51,700	-	-	-	-	견적의뢰 / 주문
JIS10×8×300	C	64,900	-	-	-	-	견적의뢰 / 주문
JIS12×8×300	C	81,400	-	-	-	-	견적의뢰 / 주문
JIS14×9×300	C	97,900	-	-	-	-	견적의뢰 / 주문
JIS15×10×300	C	107,800	-	-	-	-	견적의뢰 / 주문
JIS16×10×300	C	129,800	-	-	-	-	견적의뢰 / 주문
JIS18×11×300	C	149,600	-	-	-	-	견적의뢰 / 주문
JIS20×12×300	C	196,900	-	-	-	-	견적의뢰 / 주문
JIS22×14×300	C	118,800	-	-	-	-	견적의뢰 / 주문
JIS24×16×300	C	136,400	-	-	-	-	견적의뢰 / 주문
JIS25×14×300	C	82,500	-	-	-	-	견적의뢰 / 주문
JIS28×16×300	C	105,600	-	-	-	-	견적의뢰 / 주문
JIS32×18×300	C	135,300	-	-	-	-	견적의뢰 / 주문
JIS35×22×300	C	105,600	-	-	-	-	견적의뢰 / 주문
JIS36×20×300	C	118,800	-	-	-	-	견적의뢰 / 주문
JIS38×24×300	C	123,200	-	-	-	-	견적의뢰 / 주문
JIS40×22×300	C	167,200	-	-	-	-	견적의뢰 / 주문
JIS42×26×300	C	180,400	-	-	-	-	견적의뢰 / 주문
JIS45×25×300	C	110,000	-	-	-	-	견적의뢰 / 주문
JIS50×28×300	C	143,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
