상품 상세보기 : 스크류잭 - 스무시스크류 SM

HOME > 동력전달주변기기 > 잭 > 스크류잭 > 스무시스크류 SM

스크류잭

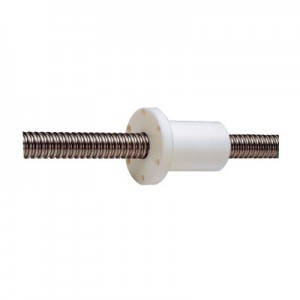

스무시스크류 SM

일본기어공업(주) ( NIPPON GEAR )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


30건 중 1~30건 표시

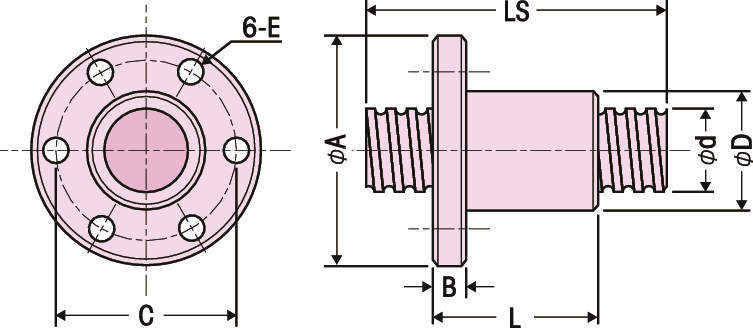

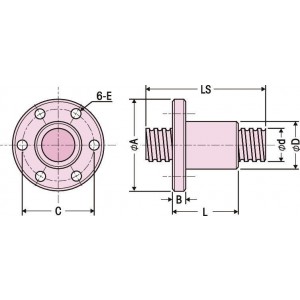

형식	나사 축경 (mm)	나사 축길이 (mm)	나사축리드 (mm)	나사축 곡경 (mm)	허용하중 W (N)	허용WN값	너트치수(mm)	너트치수(mm)	너트치수(mm)	너트치수(mm)	너트치수(mm)	너트치수(mm)
형식	나사 축경 (mm)	나사 축길이 (mm)	나사축리드 (mm)	나사축 곡경 (mm)	허용하중 W (N)	허용WN값	D	L	A	B	C	E
SMU1004-300	10	300	4	8.2	1000	1.9×10^5	19	32	36	5	28	4.5
SMU1004-500	10	500	4	8.2	1000	1.9×10^5	19	32	36	5	28	4.5
SMU1204-300	12	300	4	10.2	1500	2.3×10^5	22	38	39	5	31	4.5
SMU1204-500	12	500	4	10.2	1500	2.3×10^5	22	38	39	5	31	4.5
SMU1605-300	16	300	5	13.3	4000	4.6×10^5	30	60	50	10	40	4.5
SMU1605-500	16	500	5	13.3	4000	4.6×10^5	30	60	50	10	40	4.5
SMU1605-1000	16	1000	5	13.3	4000	4.6×10^5	30	60	50	10	40	4.5
SMU1805-300	18	300	5	15.3	4500	4.6×10^5	34	60	63	12	49	5.5
SMU1805-500	18	500	5	15.3	4500	4.6×10^5	34	60	63	12	49	5.5
SMU1805-1000	18	1000	5	15.3	4500	4.6×10^5	34	60	63	12	49	5.5
SMU2005-300	20	300	5	17.3	6000	5.5×10^5	40	70	60	10	50	5.5
SMU2005-500	20	500	5	17.3	6000	5.5×10^5	40	70	60	10	50	5.5
SMU2005-1000	20	1000	5	17.3	6000	5.5×10^5	40	70	60	10	50	5.5
SMU2005-1500	20	1500	5	17.3	6000	5.5×10^5	40	70	60	10	50	5.5
SMU2505-500	25	500	5	22.3	7500	5.4×10^5	42	70	71	12	57	6.6
SMU2505-1000	25	1000	5	22.3	7500	5.4×10^5	42	70	71	12	57	6.6
SMU2505-1500	25	1500	5	22.3	7500	5.4×10^5	42	70	71	12	57	6.6
SMU2505-2000	25	2000	5	22.3	7500	5.4×10^5	42	70	71	12	57	6.6
SMU2510-500	25	500	10	21.5	5000	3.7×10^5	44	80	80	15	62	9
SMU2510-1000	25	1000	10	21.5	5000	3.7×10^5	44	80	80	15	62	9
SMU2510-1500	25	1500	10	21.5	5000	3.7×10^5	44	80	80	15	62	9
SMU2510-2000	25	2000	10	21.5	5000	3.7×10^5	44	80	80	15	62	9
SMU2806-500	28	500	6	24.5	10500	6.8×10^5	50	80	79	15	65	9
SMU2806-1000	28	1000	6	24.5	10500	6.8×10^5	50	80	79	15	65	9
SMU2806-2000	28	2000	6	24.5	10500	6.8×10^5	50	80	79	15	65	9
SMU2806-2500	28	2500	6	24.5	10500	6.8×10^5	50	80	79	15	65	9
SMU3210-500	32	500	10	27.7	12500	7.1×10^5	55	110	97	18	75	11
SMU3210-1000	32	1000	10	27.7	12500	7.1×10^5	55	110	97	18	75	11
SMU3210-2000	32	2000	10	27.7	12500	7.1×10^5	55	110	97	18	75	11
SMU3210-3000	32	3000	10	27.7	12500	7.1×10^5	55	110	97	18	75	11

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
SMU1004-300	P	275,000	-	-	-	-	견적의뢰 / 주문
SMU1004-500	P	301,400	-	-	-	-	견적의뢰 / 주문
SMU1204-300	P	288,200	-	-	-	-	견적의뢰 / 주문
SMU1204-500	P	323,400	-	-	-	-	견적의뢰 / 주문
SMU1605-300	P	330,000	-	-	-	-	견적의뢰 / 주문
SMU1605-500	P	360,800	-	-	-	-	견적의뢰 / 주문
SMU1605-1000	P	451,000	-	-	-	-	견적의뢰 / 주문
SMU1805-300	P	352,000	-	-	-	-	견적의뢰 / 주문
SMU1805-500	P	382,800	-	-	-	-	견적의뢰 / 주문
SMU1805-1000	P	466,400	-	-	-	-	견적의뢰 / 주문
SMU2005-300	P	360,800	-	-	-	-	견적의뢰 / 주문
SMU2005-500	P	396,000	-	-	-	-	견적의뢰 / 주문
SMU2005-1000	P	495,000	-	-	-	-	견적의뢰 / 주문
SMU2005-1500	P	594,000	-	-	-	-	견적의뢰 / 주문
SMU2505-500	P	574,200	-	-	-	-	견적의뢰 / 주문
SMU2505-1000	P	734,800	-	-	-	-	견적의뢰 / 주문
SMU2505-1500	P	895,400	-	-	-	-	견적의뢰 / 주문
SMU2505-2000	P	1,064,800	-	-	-	-	견적의뢰 / 주문
SMU2510-500	P	574,200	-	-	-	-	견적의뢰 / 주문
SMU2510-1000	P	734,800	-	-	-	-	견적의뢰 / 주문
SMU2510-1500	P	895,400	-	-	-	-	견적의뢰 / 주문
SMU2510-2000	P	1,064,800	-	-	-	-	견적의뢰 / 주문
SMU2806-500	P	585,200	-	-	-	-	견적의뢰 / 주문
SMU2806-1000	P	756,800	-	-	-	-	견적의뢰 / 주문
SMU2806-2000	P	1,100,000	-	-	-	-	견적의뢰 / 주문
SMU2806-2500	P	1,298,000	-	-	-	-	견적의뢰 / 주문
SMU3210-500	P	787,600	-	-	-	-	견적의뢰 / 주문
SMU3210-1000	P	987,800	-	-	-	-	견적의뢰 / 주문
SMU3210-2000	P	1,397,000	-	-	-	-	견적의뢰 / 주문
SMU3210-3000	P	1,804,000	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
