카프리콘

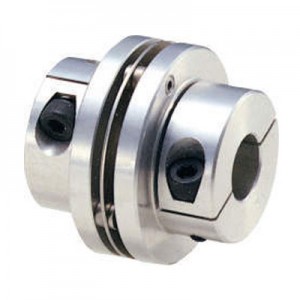

카프리콘(싱글디스크타입) MHS시리즈

나베야바이테크(주) ( NABEYA BI-TECH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


70건 중 1~70건 표시

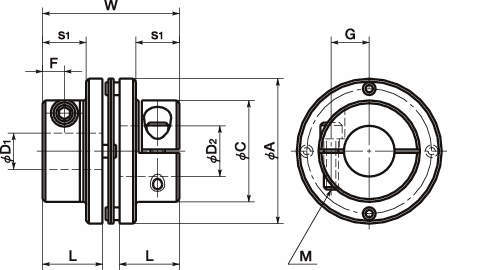

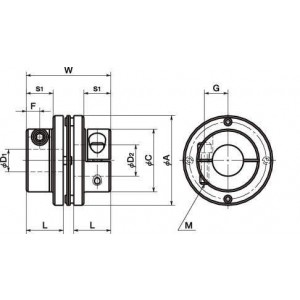

형식	사이즈	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	3나사체결 토크 (N · m)	표준축구멍경(mm)	표준축구멍경(mm)	상용 토크 (N · m)	최대 토크 (N · m)	최고회전수 (min-1)	형식
형식	사이즈	A	L	W	C	s1	F	G	M	3나사체결 토크 (N · m)	D1	D2	상용 토크 (N · m)	최대 토크 (N · m)	최고회전수 (min-1)	형식
MHS-32C-6×6	MHS-32C	32	13.7	32	22	9	4	8	M3	1.5	6	6	2	4	19000	MHS-32C-6×6
MHS-32C-6×8	MHS-32C	32	13.7	32	22	9	4	8	M3	1.5	6	8	2	4	19000	MHS-32C-6×8
MHS-32C-6×10	MHS-32C	32	13.7	32	22	9	4	8	M3	1.5	6	10	2	4	19000	MHS-32C-6×10
MHS-32C-8×8	MHS-32C	32	13.7	32	22	9	4	8	M3	1.5	8	8	2	4	19000	MHS-32C-8×8
MHS-32C-8×10	MHS-32C	32	13.7	32	22	9	4	8	M3	1.5	8	10	2	4	19000	MHS-32C-8×10
MHS-32C-10×10	MHS-32C	32	13.7	32	22	9	4	8	M3	1.5	10	10	2	4	19000	MHS-32C-10×10
MHS-40C-8×8	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	8	8	4	8	15000	MHS-40C-8×8
MHS-40C-8×10	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	8	10	4	8	15000	MHS-40C-8×10
MHS-40C-8×11	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	8	11	4	8	15000	MHS-40C-8×11
MHS-40C-8×12	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	8	12	4	8	15000	MHS-40C-8×12
MHS-40C-8×14	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	8	14	4	8	15000	MHS-40C-8×14
MHS-40C-10×10	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	10	10	4	8	15000	MHS-40C-10×10
MHS-40C-10×11	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	10	11	4	8	15000	MHS-40C-10×11
MHS-40C-10×12	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	10	12	4	8	15000	MHS-40C-10×12
MHS-40C-10×14	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	10	14	4	8	15000	MHS-40C-10×14
MHS-40C-11×11	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	11	11	4	8	15000	MHS-40C-11×11
MHS-40C-11×12	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	11	12	4	8	15000	MHS-40C-11×12
MHS-40C-11×14	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	11	14	4	8	15000	MHS-40C-11×14
MHS-40C-12×12	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	12	12	4	8	15000	MHS-40C-12×12
MHS-40C-12×14	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	12	14	4	8	15000	MHS-40C-12×14
MHS-40C-14×14	MHS-40C	40	16.5	38	28	12	6	10.5	M4	2.5	14	14	4	8	15000	MHS-40C-14×14
MHS-50C-12×12	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	12	12	7.5	15	12000	MHS-50C-12×12
MHS-50C-12×14	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	12	14	7.5	15	12000	MHS-50C-12×14
MHS-50C-12×15	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	12	15	7.5	15	12000	MHS-50C-12×15
MHS-50C-12×16	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	12	16	7.5	15	12000	MHS-50C-12×16
MHS-50C-12×18	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	12	18	7.5	15	12000	MHS-50C-12×18
MHS-50C-12×19	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	12	19	7.5	15	12000	MHS-50C-12×19
MHS-50C-12×20	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	12	20	7.5	15	12000	MHS-50C-12×20
MHS-50C-14×14	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	14	14	7.5	15	12000	MHS-50C-14×14
MHS-50C-14×15	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	14	15	7.5	15	12000	MHS-50C-14×15
MHS-50C-14×16	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	14	16	7.5	15	12000	MHS-50C-14×16
MHS-50C-14×18	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	14	18	7.5	15	12000	MHS-50C-14×18
MHS-50C-14×19	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	14	19	7.5	15	12000	MHS-50C-14×19
MHS-50C-14×20	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	14	20	7.5	15	12000	MHS-50C-14×20
MHS-50C-15×15	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	15	15	7.5	15	12000	MHS-50C-15×15
MHS-50C-15×16	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	15	16	7.5	15	12000	MHS-50C-15×16
MHS-50C-15×18	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	15	18	7.5	15	12000	MHS-50C-15×18
MHS-50C-15×19	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	15	19	7.5	15	12000	MHS-50C-15×19
MHS-50C-15×20	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	15	20	7.5	15	12000	MHS-50C-15×20
MHS-50C-16×16	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	16	16	7.5	15	12000	MHS-50C-16×16
MHS-50C-16×18	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	16	18	7.5	15	12000	MHS-50C-16×18
MHS-50C-16×19	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	16	19	7.5	15	12000	MHS-50C-16×19
MHS-50C-16×20	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	16	20	7.5	15	12000	MHS-50C-16×20
MHS-50C-18×18	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	18	18	7.5	15	12000	MHS-50C-18×18
MHS-50C-18×19	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	18	19	7.5	15	12000	MHS-50C-18×19
MHS-50C-18×20	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	18	20	7.5	15	12000	MHS-50C-18×20
MHS-50C-19×19	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	19	19	7.5	15	12000	MHS-50C-19×19
MHS-50C-19×20	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	19	20	7.5	15	12000	MHS-50C-19×20
MHS-50C-20×20	MHS-50C	50	19.4	44	39	15	7	14.75	M5	7	20	20	7.5	15	12000	MHS-50C-20×20
MHS-63C-15×15	MHS-63C	63	22.3	50	45	18	8	17	M6	12	15	15	10	20	10000	MHS-63C-15×15
MHS-63C-15×16	MHS-63C	63	22.3	50	45	18	8	17	M6	12	15	16	10	20	10000	MHS-63C-15×16
MHS-63C-15×18	MHS-63C	63	22.3	50	45	18	8	17	M6	12	15	18	10	20	10000	MHS-63C-15×18
MHS-63C-15×19	MHS-63C	63	22.3	50	45	18	8	17	M6	12	15	19	10	20	10000	MHS-63C-15×19
MHS-63C-15×20	MHS-63C	63	22.3	50	45	18	8	17	M6	12	15	20	10	20	10000	MHS-63C-15×20
MHS-63C-15×25	MHS-63C	63	22.3	50	45	18	8	17	M6	12	15	25	10	20	10000	MHS-63C-15×25
MHS-63C-16×16	MHS-63C	63	22.3	50	45	18	8	17	M6	12	16	16	10	20	10000	MHS-63C-16×16
MHS-63C-16×18	MHS-63C	63	22.3	50	45	18	8	17	M6	12	16	18	10	20	10000	MHS-63C-16×18
MHS-63C-16×19	MHS-63C	63	22.3	50	45	18	8	17	M6	12	16	19	10	20	10000	MHS-63C-16×19
MHS-63C-16×20	MHS-63C	63	22.3	50	45	18	8	17	M6	12	16	20	10	20	10000	MHS-63C-16×20
MHS-63C-16×25	MHS-63C	63	22.3	50	45	18	8	17	M6	12	16	25	10	20	10000	MHS-63C-16×25
MHS-63C-18×18	MHS-63C	63	22.3	50	45	18	8	17	M6	12	18	18	10	20	10000	MHS-63C-18×18
MHS-63C-18×19	MHS-63C	63	22.3	50	45	18	8	17	M6	12	18	19	10	20	10000	MHS-63C-18×19
MHS-63C-18×20	MHS-63C	63	22.3	50	45	18	8	17	M6	12	18	20	10	20	10000	MHS-63C-18×20
MHS-63C-18×25	MHS-63C	63	22.3	50	45	18	8	17	M6	12	18	25	10	20	10000	MHS-63C-18×25
MHS-63C-19×19	MHS-63C	63	22.3	50	45	18	8	17	M6	12	19	19	10	20	10000	MHS-63C-19×19
MHS-63C-19×20	MHS-63C	63	22.3	50	45	18	8	17	M6	12	19	20	10	20	10000	MHS-63C-19×20
MHS-63C-19×25	MHS-63C	63	22.3	50	45	18	8	17	M6	12	19	25	10	20	10000	MHS-63C-19×25
MHS-63C-20×20	MHS-63C	63	22.3	50	45	18	8	17	M6	12	20	20	10	20	10000	MHS-63C-20×20
MHS-63C-20×25	MHS-63C	63	22.3	50	45	18	8	17	M6	12	20	25	10	20	10000	MHS-63C-20×25
MHS-63C-25×25	MHS-63C	63	22.3	50	45	18	8	17	M6	12	25	25	10	20	10000	MHS-63C-25×25

형식	관성 모멘트 (kg/m2)	정적비틀림 스프링정수 (N · m/rad)	허용 편각 (°)	허용 엔드플레이 (mm)
형식	관성 모멘트 (kg/m2)	정적비틀림 스프링정수 (N · m/rad)	허용 편각 (°)	허용 엔드플레이 (mm)
MHS-32C-6×6	4.5×10^-6	1300	1	±0.2
MHS-32C-6×8	4.5×10^-6	1300	1	±0.2
MHS-32C-6×10	4.5×10^-6	1300	1	±0.2
MHS-32C-8×8	4.5×10^-6	1300	1	±0.2
MHS-32C-8×10	4.5×10^-6	1300	1	±0.2
MHS-32C-10×10	4.5×10^-6	1300	1	±0.2
MHS-40C-8×8	1.2×10^-5	2800	1	±0.2
MHS-40C-8×10	1.2×10^-5	2800	1	±0.2
MHS-40C-8×11	1.2×10^-5	2800	1	±0.2
MHS-40C-8×12	1.2×10^-5	2800	1	±0.2
MHS-40C-8×14	1.2×10^-5	2800	1	±0.2
MHS-40C-10×10	1.2×10^-5	2800	1	±0.2
MHS-40C-10×11	1.2×10^-5	2800	1	±0.2
MHS-40C-10×12	1.2×10^-5	2800	1	±0.2
MHS-40C-10×14	1.2×10^-5	2800	1	±0.2
MHS-40C-11×11	1.2×10^-5	2800	1	±0.2
MHS-40C-11×12	1.2×10^-5	2800	1	±0.2
MHS-40C-11×14	1.2×10^-5	2800	1	±0.2
MHS-40C-12×12	1.2×10^-5	2800	1	±0.2
MHS-40C-12×14	1.2×10^-5	2800	1	±0.2
MHS-40C-14×14	1.2×10^-5	2800	1	±0.2
MHS-50C-12×12	3.7×10^-5	3700	1	±0.2
MHS-50C-12×14	3.7×10^-5	3700	1	±0.2
MHS-50C-12×15	3.7×10^-5	3700	1	±0.2
MHS-50C-12×16	3.7×10^-5	3700	1	±0.2
MHS-50C-12×18	3.7×10^-5	3700	1	±0.2
MHS-50C-12×19	3.7×10^-5	3700	1	±0.2
MHS-50C-12×20	3.7×10^-5	3700	1	±0.2
MHS-50C-14×14	3.7×10^-5	3700	1	±0.2
MHS-50C-14×15	3.7×10^-5	3700	1	±0.2
MHS-50C-14×16	3.7×10^-5	3700	1	±0.2
MHS-50C-14×18	3.7×10^-5	3700	1	±0.2
MHS-50C-14×19	3.7×10^-5	3700	1	±0.2
MHS-50C-14×20	3.7×10^-5	3700	1	±0.2
MHS-50C-15×15	3.7×10^-5	3700	1	±0.2
MHS-50C-15×16	3.7×10^-5	3700	1	±0.2
MHS-50C-15×18	3.7×10^-5	3700	1	±0.2
MHS-50C-15×19	3.7×10^-5	3700	1	±0.2
MHS-50C-15×20	3.7×10^-5	3700	1	±0.2
MHS-50C-16×16	3.7×10^-5	3700	1	±0.2
MHS-50C-16×18	3.7×10^-5	3700	1	±0.2
MHS-50C-16×19	3.7×10^-5	3700	1	±0.2
MHS-50C-16×20	3.7×10^-5	3700	1	±0.2
MHS-50C-18×18	3.7×10^-5	3700	1	±0.2
MHS-50C-18×19	3.7×10^-5	3700	1	±0.2
MHS-50C-18×20	3.7×10^-5	3700	1	±0.2
MHS-50C-19×19	3.7×10^-5	3700	1	±0.2
MHS-50C-19×20	3.7×10^-5	3700	1	±0.2
MHS-50C-20×20	3.7×10^-5	3700	1	±0.2
MHS-63C-15×15	8.4×10^-5	5000	1	±0.2
MHS-63C-15×16	8.4×10^-5	5000	1	±0.2
MHS-63C-15×18	8.4×10^-5	5000	1	±0.2
MHS-63C-15×19	8.4×10^-5	5000	1	±0.2
MHS-63C-15×20	8.4×10^-5	5000	1	±0.2
MHS-63C-15×25	8.4×10^-5	5000	1	±0.2
MHS-63C-16×16	8.4×10^-5	5000	1	±0.2
MHS-63C-16×18	8.4×10^-5	5000	1	±0.2
MHS-63C-16×19	8.4×10^-5	5000	1	±0.2
MHS-63C-16×20	8.4×10^-5	5000	1	±0.2
MHS-63C-16×25	8.4×10^-5	5000	1	±0.2
MHS-63C-18×18	8.4×10^-5	5000	1	±0.2
MHS-63C-18×19	8.4×10^-5	5000	1	±0.2
MHS-63C-18×20	8.4×10^-5	5000	1	±0.2
MHS-63C-18×25	8.4×10^-5	5000	1	±0.2
MHS-63C-19×19	8.4×10^-5	5000	1	±0.2
MHS-63C-19×20	8.4×10^-5	5000	1	±0.2
MHS-63C-19×25	8.4×10^-5	5000	1	±0.2
MHS-63C-20×20	8.4×10^-5	5000	1	±0.2
MHS-63C-20×25	8.4×10^-5	5000	1	±0.2
MHS-63C-25×25	8.4×10^-5	5000	1	±0.2

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (g)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (g)	견적의뢰 및 주문
MHS-32C-6×6	P	122,100	-	-	-	38	견적의뢰 / 주문
MHS-32C-6×8	P	122,100	-	-	-	38	견적의뢰 / 주문
MHS-32C-6×10	P	122,100	-	-	-	38	견적의뢰 / 주문
MHS-32C-8×8	P	122,100	-	-	-	38	견적의뢰 / 주문
MHS-32C-8×10	P	122,100	-	-	-	38	견적의뢰 / 주문
MHS-32C-10×10	P	122,100	-	-	-	38	견적의뢰 / 주문
MHS-40C-8×8	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-8×10	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-8×11	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-8×12	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-8×14	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-10×10	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-10×11	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-10×12	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-10×14	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-11×11	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-11×12	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-11×14	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-12×12	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-12×14	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-40C-14×14	P	133,100	-	-	-	66	견적의뢰 / 주문
MHS-50C-12×12	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-12×14	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-12×15	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-12×16	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-12×18	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-12×19	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-12×20	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-14×14	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-14×15	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-14×16	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-14×18	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-14×19	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-14×20	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-15×15	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-15×16	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-15×18	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-15×19	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-15×20	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-16×16	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-16×18	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-16×19	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-16×20	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-18×18	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-18×19	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-18×20	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-19×19	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-19×20	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-50C-20×20	P	159,500	-	-	-	120	견적의뢰 / 주문
MHS-63C-15×15	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-15×16	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-15×18	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-15×19	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-15×20	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-15×25	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-16×16	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-16×18	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-16×19	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-16×20	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-16×25	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-18×18	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-18×19	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-18×20	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-18×25	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-19×19	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-19×20	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-19×25	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-20×20	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-20×25	P	218,900	-	-	-	190	견적의뢰 / 주문
MHS-63C-25×25	P	218,900	-	-	-	190	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.

상품명
상품코드
