JIS V풀리

JIS V풀리 D형

나베야바이테크(주) ( NABEYA BI-TECH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


74건 중 1~74건 표시

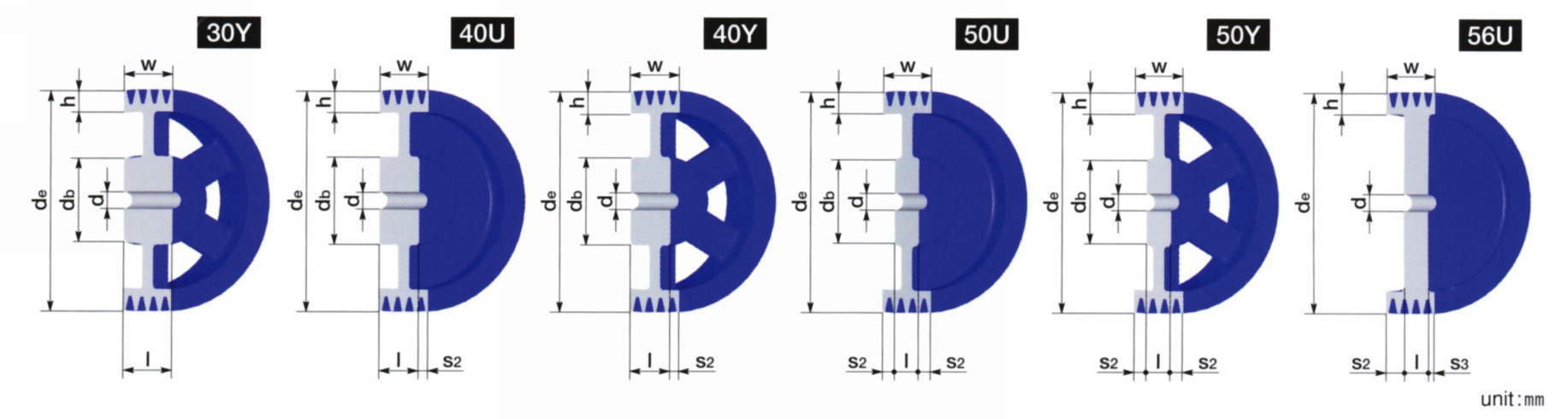

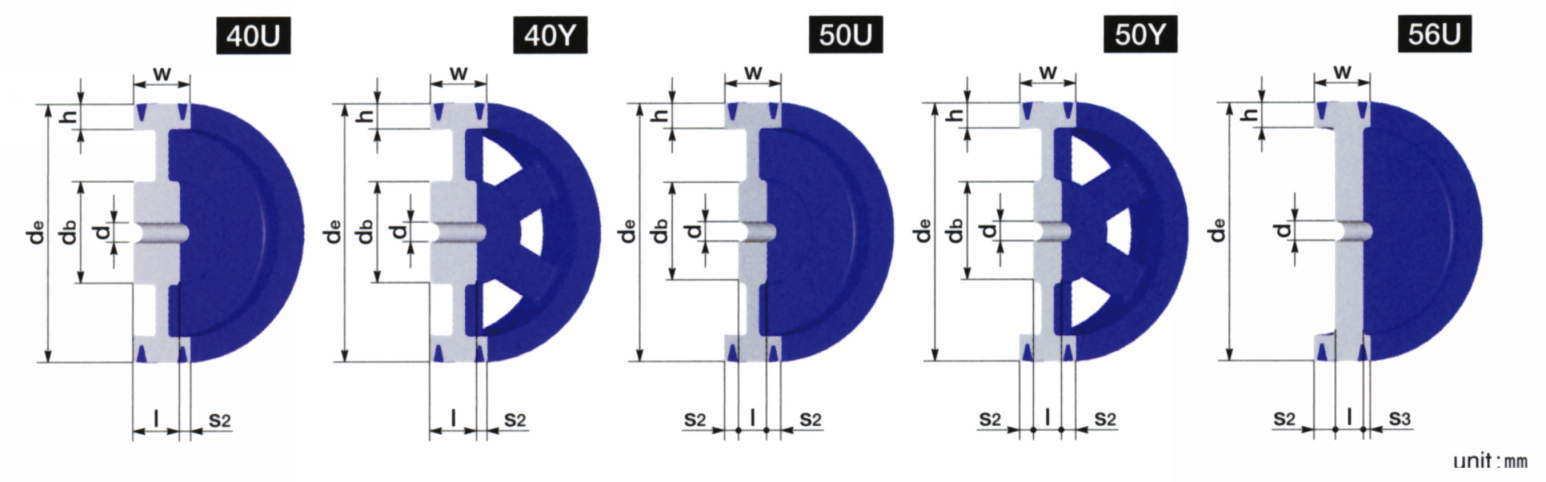

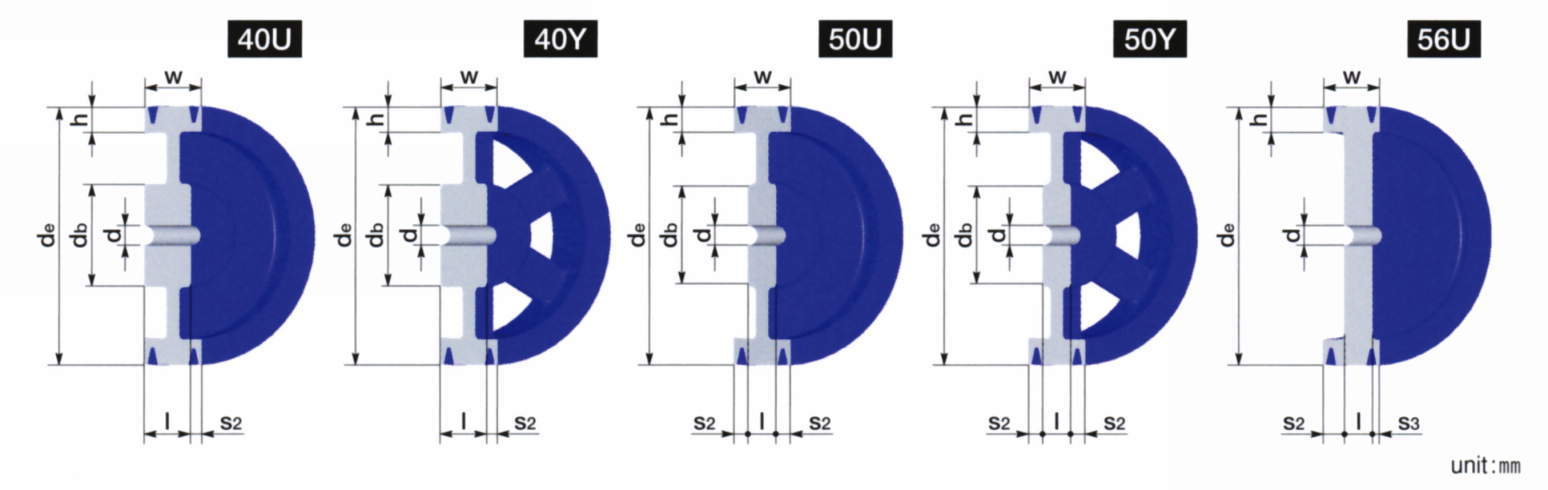

형식	호칭경 dm (mm)	외경 de (mm)	최대축구멍직경 dmax (mm)	d (mm) (아래구멍)	형상도번	홈갯수
형식	호칭경 dm (mm)	외경 de (mm)	최대축구멍직경 dmax (mm)	d (mm) (아래구멍)	형상도번	홈갯수
210-D-4	210	229	100	32	56U	4
235-D-4	235	254	110	32	56U	4
260-D-4	260	279	125	32	56U	4
285-D-4	285	304	71	32	50U	4
315-D-4	315	334	71	35	40U	4
335-D-4	335	354	71	35	40U	4
355-D-4	355	374	80	35	40U	4
375-D-4	375	394	80	35	40U	4
400-D-4	400	419	80	35	40Y	4
425-D-4	425	444	80	35	40Y	4
450-D-4	450	469	80	35	40Y	4
475-D-4	475	494	80	35	40Y	4
500-D-4	500	519	90	45	40Y	4
560-D-4	560	579	90	45	40Y	4
590-D-4	590	609	85	45	50Y	4
630-D-4	630	649	90	45	40Y	4
690-D-4	690	709	90	45	50Y	4
710-D-4	710	729	90	45	40Y	4
745-D-4	745	764	90	45	50Y	4
795-D-4	795	814	110	45	50Y	4
845-D-4	845	864	105	45	30Y	4
895-D-4	895	914	100	45	50Y	4
210-D-5	210	229	100	35	56U	5
235-D-5	235	254	110	35	56U	5
260-D-5	260	279	125	35	56U	5
285-D-5	285	304	71	35	50U	5
315-D-5	315	334	80	45	40U	5
335-D-5	335	354	80	45	40U	5
355-D-5	355	374	80	45	40U	5
375-D-5	375	394	80	45	40U	5
400-D-5	400	419	90	45	40Y	5
425-D-5	425	444	90	45	40Y	5
450-D-5	450	469	90	45	40Y	5
475-D-5	475	494	90	45	40Y	5
500-D-5	500	519	90	45	40Y	5
560-D-5	560	579	90	45	40Y	5
590-D-5	590	609	85	45	50Y	5
630-D-5	630	649	100	55	40Y	5
690-D-5	690	709	90	55	50Y	5
710-D-5	710	729	100	55	40Y	5
745-D-5	745	764	95	55	50Y	5
795-D-5	795	814	110	55	50Y	5
845-D-5	845	864	105	55	50Y	5
895-D-5	895	914	100	55	50Y	5
235-D-6	235	254	110	35	56U	6
260-D-6	260	279	125	35	56U	6
285-D-6	285	304	75	35	50U	6
315-D-6	315	334	85	45	40U	6
335-D-6	335	354	85	45	40U	6
355-D-6	355	374	90	45	40U	6
375-D-6	375	394	90	45	40U	6
400-D-6	400	419	95	45	40Y	6
425-D-6	425	444	95	45	40Y	6
450-D-6	450	469	95	45	40Y	6
475-D-6	475	494	95	45	40Y	6
500-D-6	500	519	95	45	40Y	6
560-D-6	560	579	100	55	40Y	6
590-D-6	590	609	85	55	50Y	6
630-D-6	630	649	100	55	40Y	6
690-D-6	690	709	90	55	50Y	6
710-D-6	710	729	100	55	40Y	6
745-D-6	745	764	95	55	50Y	6
795-D-6	795	814	110	55	50Y	6
845-D-6	845	864	105	55	50Y	6
895-D-6	895	914	100	55	50Y	6
315-D-8	315	334	90	45	40U	8
335-D-8	335	354	90	45	40U	8
355-D-8	355	374	90	45	40U	8
375-D-8	375	394	90	45	40U	8
400-D-8	400	419	100	55	40Y	8
425-D-8	425	444	100	55	40Y	8
450-D-8	450	469	100	55	40Y	8
475-D-8	475	494	100	55	40Y	8
500-D-8	500	519	100	55	40Y	8

형식	허브(mm)	허브(mm)	허브(mm)	허브(mm)	림(mm)	림(mm)	관성모멘트 (kg · m2)
형식	d b	l	s1	s2	w	h(0～+2)	관성모멘트 (kg · m2)
210-D-4	-	78	46	35	159	32	0.158
235-D-4	-	78	46	35	159	32	0.241
260-D-4	-	78	46	35	159	32	0.353
285-D-4	125	106	26.5	-	159	32	0.397
315-D-4	125	140	19	-	159	34	0.565
335-D-4	125	140	19	-	159	34	0.694
355-D-4	140	140	19	-	159	34	0.855
375-D-4	140	140	19	-	159	34	1.03
400-D-4	140	140	19	-	159	34	1.15
425-D-4	140	140	19	-	159	34	1.39
450-D-4	140	140	19	-	159	34	1.66
475-D-4	140	140	19	-	159	34	1.97
500-D-4	160	140	19	-	159	34	2.37
560-D-4	160	140	19	-	159	34	3.37
590-D-4	150	108	25.5	-	159	33	3.83
630-D-4	160	140	19	-	159	34	4.9
690-D-4	164	110	24.5	-	159	33	6.39
710-D-4	160	140	19	-	159	34	7.09
745-D-4	164	110	24.5	-	159	33	8.1
795-D-4	200	145	7	-	159	33	10
845-D-4	190	159	-	-	159	33	12.1
895-D-4	180	120	19.5	-	159	33	14.9
210-D-5	-	115	46	35	196	32	0.203
235-D-5	-	115	46	35	196	32	0.312
260-D-5	-	115	46	35	196	32	0.461
285-D-5	125	115	40.5	-	196	32	0.465
315-D-5	140	140	56	-	196	35	0.743
335-D-5	140	140	56	-	196	35	0.87
355-D-5	140	140	56	-	196	35	1.06
375-D-5	140	140	56	-	196	35	1.27
400-D-5	160	170	26	-	196	35	1.47
425-D-5	160	170	26	-	196	35	1.77
450-D-5	160	170	26	-	196	35	2.12
475-D-5	160	170	26	-	196	35	2.51
500-D-5	160	170	26	-	196	35	2.94
560-D-5	160	170	26	-	196	35	4.17
590-D-5	150	138	29	-	196	33	4.6
630-D-5	180	170	26	-	196	35	6.12
690-D-5	164	138	29	-	196	33	7.55
710-D-5	180	170	26	-	196	35	8.85
745-D-5	170	144	26	-	196	33	9.56
795-D-5	200	145	25.5	-	196	33	11.8
845-D-5	190	160	18	-	196	33	14.3
895-D-5	180	120	38	-	196	33	17.5
235-D-6	-	150	48	35	233	33	0.385
260-D-6	-	150	48	35	233	33	0.571
285-D-6	138	150	41.5	-	233	33	0.565
315-D-6	150	150	83	-	233	36	0.956
335-D-6	150	150	83	-	233	34	1.05
355-D-6	160	150	83	-	233	36	1.35
375-D-6	160	150	83	-	233	36	1.62
400-D-6	170	170	63	-	233	36	1.79
425-D-6	170	170	63	-	233	36	2.16
450-D-6	170	170	63	-	233	36	2.57
475-D-6	170	170	63	-	233	36	3.05
500-D-6	170	170	63	-	233	36	3.58
560-D-6	180	170	63	-	233	36	5.15
590-D-6	154	155	39	-	233	34	5.57
630-D-6	180	170	63	-	233	36	7.42
690-D-6	164	165	34	-	233	34	9.07
710-D-6	180	170	63	-	233	36	10.7
745-D-6	170	165	34	-	233	34	11.5
795-D-6	200	145	44	-	233	34	14.1
845-D-6	190	160	36.5	-	233	34	17.1
895-D-6	180	120	56.5	-	233	34	20.9
315-D-8	160	170	-	137	307	36	1.13
335-D-8	160	170	-	137	307	36	1.39
355-D-8	160	170	-	137	307	36	1.68
375-D-8	160	170	-	137	307	36	2.02
400-D-8	180	170	-	137	307	36	2.33
425-D-8	180	170	-	137	307	36	2.81
450-D-8	180	170	-	137	307	36	3.36
475-D-8	180	170	-	137	307	36	4
500-D-8	180	170	-	137	307	36	4.7

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
210-D-4	P	743,600	-	-	-	25	견적의뢰 / 주문
235-D-4	P	902,000	-	-	-	30	견적의뢰 / 주문
260-D-4	P	937,200	-	-	-	37	견적의뢰 / 주문
285-D-4	P	959,200	-	-	-	34	견적의뢰 / 주문
315-D-4	P	1,067,000	-	-	-	41	견적의뢰 / 주문
335-D-4	P	1,111,000	-	-	-	44	견적의뢰 / 주문
355-D-4	P	1,232,000	-	-	-	49	견적의뢰 / 주문
375-D-4	P	1,364,000	-	-	-	52	견적의뢰 / 주문
400-D-4	P	1,452,000	-	-	-	50	견적의뢰 / 주문
425-D-4	P	1,551,000	-	-	-	53	견적의뢰 / 주문
450-D-4	P	1,639,000	-	-	-	56	견적의뢰 / 주문
475-D-4	P	1,760,000	-	-	-	59	견적의뢰 / 주문
500-D-4	P	1,947,000	-	-	-	67	견적의뢰 / 주문
560-D-4	P	2,420,000	-	-	-	74	견적의뢰 / 주문
590-D-4	P	2,618,000	-	-	-	70	견적의뢰 / 주문
630-D-4	P	2,750,000	-	-	-	83	견적의뢰 / 주문
690-D-4	P	2,970,000	-	-	-	87	견적의뢰 / 주문
710-D-4	P	3,080,000	-	-	-	92	견적의뢰 / 주문
745-D-4	P	3,168,000	-	-	-	86	견적의뢰 / 주문
795-D-4	P	4,290,000	-	-	-	115	견적의뢰 / 주문
845-D-4	P	4,950,000	-	-	-	123	견적의뢰 / 주문
895-D-4	P	5,434,000	-	-	-	125	견적의뢰 / 주문
210-D-5	P	836,000	-	-	-	33	견적의뢰 / 주문
235-D-5	P	996,600	-	-	-	41	견적의뢰 / 주문
260-D-5	P	1,177,000	-	-	-	50	견적의뢰 / 주문
285-D-5	P	1,188,000	-	-	-	39	견적의뢰 / 주문
315-D-5	P	1,430,000	-	-	-	53	견적의뢰 / 주문
335-D-5	P	1,463,000	-	-	-	53	견적의뢰 / 주문
355-D-5	P	1,518,000	-	-	-	57	견적의뢰 / 주문
375-D-5	P	1,562,000	-	-	-	61	견적의뢰 / 주문
400-D-5	P	1,870,000	-	-	-	67	견적의뢰 / 주문
425-D-5	P	2,024,000	-	-	-	70	견적의뢰 / 주문
450-D-5	P	2,134,000	-	-	-	74	견적의뢰 / 주문
475-D-5	P	2,288,000	-	-	-	77	견적의뢰 / 주문
500-D-5	P	2,420,000	-	-	-	81	견적의뢰 / 주문
560-D-5	P	3,058,000	-	-	-	89	견적의뢰 / 주문
590-D-5	P	3,234,000	-	-	-	84	견적의뢰 / 주문
630-D-5	P	3,410,000	-	-	-	106	견적의뢰 / 주문
690-D-5	P	3,740,000	-	-	-	100	견적의뢰 / 주문
710-D-5	P	3,828,000	-	-	-	117	견적의뢰 / 주문
745-D-5	P	4,180,000	-	-	-	110	견적의뢰 / 주문
795-D-5	P	5,038,000	-	-	-	126	견적의뢰 / 주문
845-D-5	P	5,676,000	-	-	-	135	견적의뢰 / 주문
895-D-5	P	6,182,000	-	-	-	138	견적의뢰 / 주문
235-D-6	P	1,298,000	-	-	-	52	견적의뢰 / 주문
260-D-6	P	1,496,000	-	-	-	63	견적의뢰 / 주문
285-D-6	P	1,507,000	-	-	-	49	견적의뢰 / 주문
315-D-6	P	1,650,000	-	-	-	68	견적의뢰 / 주문
335-D-6	P	1,705,000	-	-	-	65	견적의뢰 / 주문
355-D-6	P	1,925,000	-	-	-	75	견적의뢰 / 주문
375-D-6	P	2,035,000	-	-	-	80	견적의뢰 / 주문
400-D-6	P	2,178,000	-	-	-	79	견적의뢰 / 주문
425-D-6	P	2,420,000	-	-	-	83	견적의뢰 / 주문
450-D-6	P	2,618,000	-	-	-	87	견적의뢰 / 주문
475-D-6	P	2,750,000	-	-	-	92	견적의뢰 / 주문
500-D-6	P	2,772,000	-	-	-	96	견적의뢰 / 주문
560-D-6	P	3,630,000	-	-	-	109	견적의뢰 / 주문
590-D-6	P	3,762,000	-	-	-	99	견적의뢰 / 주문
630-D-6	P	3,982,000	-	-	-	121	견적의뢰 / 주문
690-D-6	P	4,532,000	-	-	-	118	견적의뢰 / 주문
710-D-6	P	4,598,000	-	-	-	135	견적의뢰 / 주문
745-D-6	P	4,686,000	-	-	-	129	견적의뢰 / 주문
795-D-6	P	5,346,000	-	-	-	142	견적의뢰 / 주문
845-D-6	P	6,336,000	-	-	-	152	견적의뢰 / 주문
895-D-6	P	7,942,000	-	-	-	156	견적의뢰 / 주문
315-D-8	P	2,574,000	-	-	-	78	견적의뢰 / 주문
335-D-8	P	2,728,000	-	-	-	84	견적의뢰 / 주문
355-D-8	P	2,794,000	-	-	-	90	견적의뢰 / 주문
375-D-8	P	3,124,000	-	-	-	96	견적의뢰 / 주문
400-D-8	P	3,498,000	-	-	-	97	견적의뢰 / 주문
425-D-8	P	3,806,000	-	-	-	103	견적의뢰 / 주문
450-D-8	P	3,916,000	-	-	-	108	견적의뢰 / 주문
475-D-8	P	3,982,000	-	-	-	114	견적의뢰 / 주문
500-D-8	P	4,312,000	-	-	-	120	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
