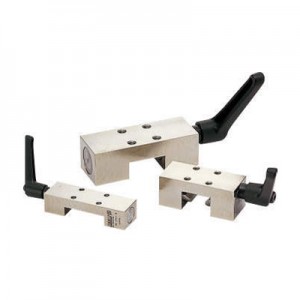

리니어클램프(매뉴얼타입)

HK 리니어클램퍼·즈이

나베야바이테크(주) ( NABEYA BI-TECH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


80건 중 1~80건 표시

형식	지지력 (N)	조임토르크 (N · m)	형상	A	A1	A2	A3
형식	지지력 (N)	조임토르크 (N · m)	형상	A	A1	A2	A3
HK-1501-A	1200	5	100	47	17	39	35.5
HK-2001-A	1200	7	100	60	15	50.3	46.3
HK-2501-A	1200	7	100	70	20	52.4	48.4
HK-2506-A	1200	7	1100	70	20	50.3	46.3
HK-2514-A	1200	7	100	70	20	50.3	46.3
HK-3001-A	2000	15	100	90	22	59.4	55.4
HK-3501-A	2000	15	100	100	24	59.4	55.4
HK-4501-A	2000	15	100	120	26	59.4	55.4
HK-5501-A	2000	22	100	140	30	59.4	55.4
HK-6501-A	2000	22	100	160	35	70	66
HK-1510-B	1200	4	100	47	38	39	35.5
HK-1701-B	1200	4	100	60	17	39	35.5
HK-2010-B	1200	7	200	60	15	39	35.5
HK-2101-B	1200	4	100	77	24	39	35.5
HK-2701-B	1200	4	100	80	20	39	35.5
HK-3501-B	2000	15	100	135	50	59.4	55.4
HK-5001-B	2000	15	100	145	60	59.4	55.4
HK-1514-D	1200	5	100	47	17	39	35.5
HK-2501-E	1200	7	200	70	20	50.3	46.3
HK-3001-E	2000	15	200	90	22	59.4	55.4
HK-3501-E	2000	15	200	100	24	59.4	55.4
HK-4501-E	2000	15	200	120	26	59.4	55.4
HK-5501-E	2000	22	200	140	30	59.4	55.4
HK-6501-E	2000	17	200	160	35	70	66
HK-1505-F	130	3	200	34	10	39	35.5
HK-2005-F	250	3	200	44	12	39	35.5
HK-2505-F	330	3	200	48	15	39	35.5
HK-3504-F	2000	15	200	100	24	50.5	46.5
HK-4504-F	2000	15	200	120	26	50.5	46.5
HK-5504-F	2000	22	200	140	30	61.5	56.5
HK-6504-F	2000	22	200	160	35	61.5	56.5
HK-1501-G	1200	4	100	32	17	39	35.5
HK-2001-G	1200	5	100	43	15	39	35.5
HK-2501-G	1200	7	100	47	20	50.3	46.3
HK-3001-G	2000	15	100	57	18	59.4	55.4
HK-3501-G	2000	15	100	68	24	59.4	55.4
HK-2002-K	1200	4	100	60	15	39	35.5
HK-2502-K	1200	7	100	70	20	50.3	46.3
HK-3002-K	2000	15	100	90	22	59.4	55.4
HK-3502-K	2000	15	100	100	24	59.4	55.4
HK-4502-K	2000	15	100	120	26	59.4	55.4
HK-2501-N	1200	7	100	72	20	50.3	46.3
HK-6501-N	2000	22	100	170	35	70	66
HK-2502-R	1200	7	200	70	20	50	46.3
HK-3502-R	2000	15	200	100	24	59.4	55.4
HK-4502-R	2000	15	100	120	26	59.4	55.4
HK-5502-R	2000	22	200	140	30	59.4	55.4
HK-6502-R	2000	17	100	170	35	70	66
HK-6510-R	2000	17	100	170	35	70	66
HK-5501-S	2000	22	100	140	30	59.4	55.4
HK-1503-BM	1200	4	200	47	17	39	35.5
HK-2003-BM	1200	5	200	60	15	39	35.5
HK-2503-BM	1200	7	200	70	20	50.3	46.3
HK-3003-BM	2000	15	200	90	22	59.4	55.4
HK-3503-BM	2000	15	200	100	24	59.4	55.4
HK-4503-BM	2000	15	200	120	26	59.4	55.4
HK-1502-KB	1200	5	100	69	17	39	33.5
HK-2002-KB	1200	4	100	80	20	39	35.5
HK-2005-KB	1200	4	200	80	15	39	35.5
HK-2502-KB	1200	7	100	118	20	50.3	46.3
HK-2505-KB	1200	7	200	120	50	50.3	46.3
HK-3002-KB	2000	15	100	140	22	59.4	55.4
HK-3502-KB	2000	15	100	145	60	59.4	55.4
HK-3505-KB	2000	15	200	145	60	59.4	55.4
HK-1505-KR	1200	4	200	47	17	39	35.5
HK-2005-KR	1200	5	200	60	15	39	35.5
HK-2505-KR	1200	7	200	70	20	50.3	46.3
HK-3005-KR	2000	15	200	90	22	59.4	55.4
HK-3505-KR	2000	15	200	100	24	59.4	55.4
HK-4505-KR	2000	15	200	120	26	59.4	55.4
HK-5505-KR	2000	22	200	140	30	59.4	55.4
HK-6505-KR	2000	22	200	160	35	70	66
HK-2503-MR	1200	7	200	70	20	50.3	46.3
HK-3503-MR	2000	15	200	100	24	59.4	55.4
HK-4503-MR	2000	15	200	120	26	59.4	55.4
HK-5503-MR	2000	22	200	140	30	59.4	55.4
HK-6503-MR	2000	17]	200	160	35	70	66
HK-1501/150	1200	5	100	47	17	39	46.3
HK-2501/1000	1200	7	100	70	20	50.3	46.3
HK-3501/1000	2000	15	100	100	24	59.4	55.4

형식	B	B1	B2	G	R	H	H1
형식	B	B1	B2	G	R	H	H1
HK-1501-A	25	17	4	M4	45	5	12.5
HK-2001-A	24	15	4.5	M5	63	6	13
HK-2501-A	30	20	5	M6	63	8	16.2
HK-2506-A	30	20	5	M6	63	7	22.25
HK-2514-A	30	20	5	M6	63	8	15
HK-3001-A	39	22	8.5	M6	78	8	21.5
HK-3501-A	39	24	7.5	M8	78	10	21.5
HK-4501-A	44	26	9	M10	78	14	26.5
HK-5501-A	49	30	9.5	M14	78	16	31
HK-6501-A	66	35	14.5	M16	92	20	45.5
HK-1510-B	29	20	4.5	M5	45	6	13.4
HK-1701-B	25	17	4	M4	45	5	10
HK-2010-B	24	15	4.5	M5	45	6	17.5
HK-2101-B	24	15	4.5	M5	45	6	12.5
HK-2701-B	30	20	5	M6	45	6	17
HK-3501-B	39	20	9.5	M8	78	10	26.9
HK-5001-B	39	20	9.5	M8	78	11	29.9
HK-1514-D	25	17	4	M4	45	5	13.4
HK-2501-E	30	20	5	M6	63	7	22.3
HK-3001-E	39	22	8.5	M6	78	8	25
HK-3501-E	39	24	7.5	M8	78	10	31
HK-4501-E	44	26	9	M10	78	14	35
HK-5501-E	49	30	9.5	M14	78	14	37.5
HK-6501-E	64	35	14.5	M16	92	20	45.5
HK-1505-F	20	10	5	M3	45	6	12.9
HK-2005-F	24	12	6	M4	45	6	16
HK-2505-F	30	15	7.5	M5	45	7	19.6
HK-3504-F	39	24	7.5	M8	78	10	31
HK-4504-F	44	26	9	M10	78	14	35
HK-5504-F	49	30	9.5	M14	95	14	37.5
HK-6504-F	64	35	14.5	M16	95	20	45.5
HK-1501-G	25	17	4	M4	45	5	7.8
HK-2001-G	24	15	4.5	M5	45	6	8.8
HK-2501-G	30	20	5	M6	63	7	9.5
HK-3001-G	29	18	5.5	M6	78	8	13
HK-3501-G	39	24	7.5	M8	78	10	15
HK-2002-K	24	15	4.5	M5	45	5	12.5
HK-2502-K	30	20	5	M6	63	6	15.5
HK-3002-K	39	22	8.5	M6	78	8	21.5
HK-3502-K	39	24	7.5	M8	78	10	21.5
HK-4502-K	44	26	9	M10	78	12.5	35.7
HK-2501-N	30	20	5	M6	63	8	15
HK-6501-N	64	35	14.5	M16	92	21	36
HK-2502-R	30	20	5	M6	63	7	15
HK-3502-R	39	24	7.5	M8	78	10	21.5
HK-4502-R	44	26	9	M10	78	14	26.5
HK-5502-R	49	30	9.5	M14	78	14	37.5
HK-6502-R	64	35	14.5	M16	92	24	36
HK-6510-R	64	35	14.5	M16	92	20	38.5
HK-5501-S	49	30	9.5	M14	78	16	31
HK-1503-BM	25	17	4	M4	45	5	14.3
HK-2003-BM	24	15	4.5	M5	45	6	17.5
HK-2503-BM	30	20	5	M6	63	7	22.3
HK-3003-BM	39	22	8.5	M6	78	8	25
HK-3503-BM	39	24	7.5	M8	78	10	31
HK-4503-BM	44	26	9	M10	78	14	35
HK-1502-KB	25	17	4	M4	45	5	12.5
HK-2002-KB	30	20	5	M6	45	6	17
HK-2005-KB	24	15	4.5	M5	45	7.3	18.8
HK-2502-KB	30	20	5	M6	63	8	13.5
HK-2505-KB	39	25	7	M6	63	11	23.2
HK-3002-KB	39	22	8.5	M6	78	8	20.5
HK-3502-KB	39	20	9.5	M8	78	11	26.9
HK-3505-KB	39	20	9.5	M8	78	11	29.6
HK-1505-KR	25	17	4	M4	45	5	14.3
HK-2005-KR	24	15	4.5	M5	45	6	17.5
HK-2505-KR	30	20	5	M6	63	7	22.3
HK-3005-KR	39	22	8.5	M6	78	8	25
HK-3505-KR	39	24	7.5	M8	78	10	31
HK-4505-KR	44	26	9	M10	78	14	35
HK-5505-KR	49	30	9.5	M14	78	14	37.5
HK-6505-KR	64	35	14.5	M16	92	20	45.5
HK-2503-MR	30	20	5	M6	63	7	22.3
HK-3503-MR	39	24	7.5	M8	78	10	31
HK-4503-MR	44	26	9	M10	78	14	35
HK-5503-MR	49	30	9.5	M14	78	14	37.5
HK-6503-MR	64	35	14.5	M16	92	20	45.5
HK-1501/150	30	17	4	M4	45	5	15
HK-2501/1000	30	20	5	M6	63	8	15
HK-3501/1000	39	24	7.5	M8	78	10	21.5

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
HK-1501-A	P	534,600	-	-	-	-	견적의뢰 / 주문
HK-2001-A	P	543,400	-	-	-	-	견적의뢰 / 주문
HK-2501-A	P	580,800	-	-	-	-	견적의뢰 / 주문
HK-2506-A	P	견적	-	-	-	-	견적의뢰 / 주문
HK-2514-A	P	580,800	-	-	-	-	견적의뢰 / 주문
HK-3001-A	P	607,200	-	-	-	1	견적의뢰 / 주문
HK-3501-A	P	627,000	-	-	-	1	견적의뢰 / 주문
HK-4501-A	P	728,200	-	-	-	1	견적의뢰 / 주문
HK-5501-A	P	847,000	-	-	-	1	견적의뢰 / 주문
HK-6501-A	P	1,133,000	-	-	-	2	견적의뢰 / 주문
HK-1510-B	P	견적	-	-	-	-	견적의뢰 / 주문
HK-1701-B	P	719,400	-	-	-	-	견적의뢰 / 주문
HK-2010-B	P	774,400	-	-	-	-	견적의뢰 / 주문
HK-2101-B	P	754,600	-	-	-	-	견적의뢰 / 주문
HK-2701-B	P	754,600	-	-	-	-	견적의뢰 / 주문
HK-3501-B	P	761,200	-	-	-	1	견적의뢰 / 주문
HK-5001-B	P	897,600	-	-	-	1	견적의뢰 / 주문
HK-1514-D	P	712,800	-	-	-	-	견적의뢰 / 주문
HK-2501-E	P	761,200	-	-	-	-	견적의뢰 / 주문
HK-3001-E	P	796,400	-	-	-	1	견적의뢰 / 주문
HK-3501-E	P	811,800	-	-	-	1	견적의뢰 / 주문
HK-4501-E	P	873,400	-	-	-	2	견적의뢰 / 주문
HK-5501-E	P	996,600	-	-	-	1	견적의뢰 / 주문
HK-6501-E	P	1,364,000	-	-	-	3	견적의뢰 / 주문
HK-1505-F	P	508,200	-	-	-	-	견적의뢰 / 주문
HK-2005-F	P	519,200	-	-	-	-	견적의뢰 / 주문
HK-2505-F	P	530,200	-	-	-	-	견적의뢰 / 주문
HK-3504-F	P	807,400	-	-	-	1	견적의뢰 / 주문
HK-4504-F	P	869,000	-	-	-	2	견적의뢰 / 주문
HK-5504-F	P	992,200	-	-	-	1	견적의뢰 / 주문
HK-6504-F	P	1,364,000	-	-	-	3	견적의뢰 / 주문
HK-1501-G	P	715,000	-	-	-	-	견적의뢰 / 주문
HK-2001-G	P	743,600	-	-	-	-	견적의뢰 / 주문
HK-2501-G	P	785,400	-	-	-	-	견적의뢰 / 주문
HK-3001-G	P	796,400	-	-	-	-	견적의뢰 / 주문
HK-3501-G	P	873,400	-	-	-	-	견적의뢰 / 주문
HK-2002-K	P	620,400	-	-	-	-	견적의뢰 / 주문
HK-2502-K	P	642,400	-	-	-	-	견적의뢰 / 주문
HK-3002-K	P	796,400	-	-	-	1	견적의뢰 / 주문
HK-3502-K	P	811,800	-	-	-	1	견적의뢰 / 주문
HK-4502-K	P	873,400	-	-	-	2	견적의뢰 / 주문
HK-2501-N	P	620,400	-	-	-	-	견적의뢰 / 주문
HK-6501-N	P	1,133,000	-	-	-	3	견적의뢰 / 주문
HK-2502-R	P	642,400	-	-	-	-	견적의뢰 / 주문
HK-3502-R	P	811,800	-	-	-	1	견적의뢰 / 주문
HK-4502-R	P	873,400	-	-	-	2	견적의뢰 / 주문
HK-5502-R	P	996,600	-	-	-	2	견적의뢰 / 주문
HK-6502-R	P	1,364,000	-	-	-	3	견적의뢰 / 주문
HK-6510-R	P	1,331,000	-	-	-	2	견적의뢰 / 주문
HK-5501-S	P	873,400	-	-	-	1	견적의뢰 / 주문
HK-1503-BM	P	715,000	-	-	-	-	견적의뢰 / 주문
HK-2003-BM	P	743,600	-	-	-	-	견적의뢰 / 주문
HK-2503-BM	P	761,200	-	-	-	-	견적의뢰 / 주문
HK-3003-BM	P	761,200	-	-	-	1	견적의뢰 / 주문
HK-3503-BM	P	811,800	-	-	-	1	견적의뢰 / 주문
HK-4503-BM	P	873,400	-	-	-	2	견적의뢰 / 주문
HK-1502-KB	P	739,200	-	-	-	-	견적의뢰 / 주문
HK-2002-KB	P	908,600	-	-	-	-	견적의뢰 / 주문
HK-2005-KB	P	798,600	-	-	-	-	견적의뢰 / 주문
HK-2502-KB	P	1,210,000	-	-	-	1	견적의뢰 / 주문
HK-2505-KB	P	1,199,000	-	-	-	1	견적의뢰 / 주문
HK-3002-KB	P	1,254,000	-	-	-	1	견적의뢰 / 주문
HK-3502-KB	P	1,276,000	-	-	-	1	견적의뢰 / 주문
HK-3505-KB	P	1,276,000	-	-	-	1	견적의뢰 / 주문
HK-1505-KR	P	715,000	-	-	-	-	견적의뢰 / 주문
HK-2005-KR	P	743,600	-	-	-	-	견적의뢰 / 주문
HK-2505-KR	P	761,200	-	-	-	-	견적의뢰 / 주문
HK-3005-KR	P	796,400	-	-	-	1	견적의뢰 / 주문
HK-3505-KR	P	811,800	-	-	-	1	견적의뢰 / 주문
HK-4505-KR	P	873,400	-	-	-	2	견적의뢰 / 주문
HK-5505-KR	P	996,600	-	-	-	1	견적의뢰 / 주문
HK-6505-KR	P	1,364,000	-	-	-	3	견적의뢰 / 주문
HK-2503-MR	P	761,200	-	-	-	-	견적의뢰 / 주문
HK-3503-MR	P	811,800	-	-	-	1	견적의뢰 / 주문
HK-4503-MR	P	873,400	-	-	-	2	견적의뢰 / 주문
HK-5503-MR	P	996,600	-	-	-	1	견적의뢰 / 주문
HK-6503-MR	P	1,364,000	-	-	-	3	견적의뢰 / 주문
HK-1501/150	P	796,400	-	-	-	-	견적의뢰 / 주문
HK-2501/1000	P	견적	-	-	-	-	견적의뢰 / 주문
HK-3501/1000	P	913,000	-	-	-	1	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
