상품 상세보기 : 카프리콘 - 카프리콘(세레이션타입) MSF시리즈

HOME > 축연결구 > 커플링 > 탄성체타입 > 카프리콘 > 카프리콘(세레이션타입) MSF시리즈

카프리콘

카프리콘(세레이션타입) MSF시리즈

나베야바이테크(주) ( NABEYA BI-TECH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


61건 중 1~61건 표시

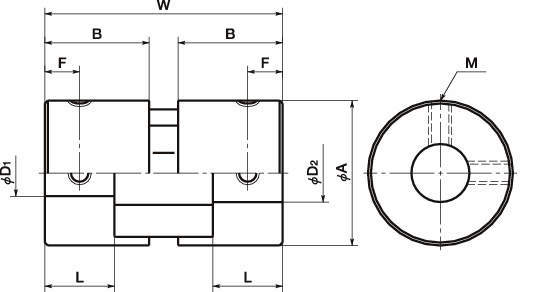

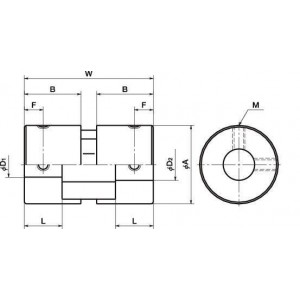

형식	사이즈	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	표준축홀경(mm)	표준축홀경(mm)	나사체결 토크 (N · m)
형식	사이즈	A	B	L	W	F	M	D1	D2	나사체결 토크 (N · m)
MSF-16-3×3	MSF-16	16	12	8	27	4	M3	3	3	0.7
MSF-16-3×4	MSF-16	16	12	8	27	4	M3	3	4	0.7
MSF-16-3×5	MSF-16	16	12	8	27	4	M3	3	5	0.7
MSF-16-3×6	MSF-16	16	12	8	27	4	M3	3	6	0.7
MSF-16-3×6.35	MSF-16	16	12	8	27	4	M3	3	6.35	0.7
MSF-16-3×8	MSF-16	16	12	8	27	4	M3	3	8	0.7
MSF-16-4×4	MSF-16	16	12	8	27	4	M3	4	4	0.7
MSF-16-4×5	MSF-16	16	12	8	27	4	M3	4	5	0.7
MSF-16-4×6	MSF-16	16	12	8	27	4	M3	4	6	0.7
MSF-16-4×6.35	MSF-16	16	12	8	27	4	M3	4	6.35	0.7
MSF-16-4×8	MSF-16	16	12	8	27	4	M3	4	8	0.7
MSF-16-5×5	MSF-16	16	12	8	27	4	M3	5	5	0.7
MSF-16-5×6	MSF-16	16	12	8	27	4	M3	5	6	0.7
MSF-16-5×6.35	MSF-16	16	12	8	27	4	M3	5	6.35	0.7
MSF-16-5×8	MSF-16	16	12	8	27	4	M3	5	8	0.7
MSF-16-6×6	MSF-16	16	12	8	27	4	M3	6	6	0.7
MSF-16-6×6.35	MSF-16	16	12	8	27	4	M3	6	6.35	0.7
MSF-16-6×8	MSF-16	16	12	8	27	4	M3	6	8	0.7
MSF-16-6.35×6.35	MSF-16	16	12	8	27	4	M3	6.35	6.35	0.7
MSF-16-6.35×8	MSF-16	16	12	8	27	4	M3	6.35	8	0.7
MSF-16-8×8	MSF-16	16	12	8	27	4	M3	8	8	0.7
MSF-20-5×5	MSF-20	20	15	10	34	5	M3	5	5	0.7
MSF-20-5×6	MSF-20	20	15	10	34	5	M3	5	6	0.7
MSF-20-5×6.35	MSF-20	20	15	10	34	5	M3	5	6.35	0.7
MSF-20-5×8	MSF-20	20	15	10	34	5	M3	5	8	0.7
MSF-20-5×10	MSF-20	20	15	10	34	5	M3	5	10	0.7
MSF-20-6×6	MSF-20	20	15	10	34	5	M3	6	6	0.7
MSF-20-6×6.35	MSF-20	20	15	10	34	5	M3	6	6.35	0.7
MSF-20-6×8	MSF-20	20	15	10	34	5	M3	6	8	0.7
MSF-20-6×10	MSF-20	20	15	10	34	5	M3	6	10	0.7
MSF-20-6.35×6.35	MSF-20	20	15	10	34	5	M3	6.35	6.35	0.7
MSF-20-6.35×8	MSF-20	20	15	10	34	5	M3	6.35	8	0.7
MSF-20-6.35×10	MSF-20	20	15	10	34	5	M3	6.35	10	0.7
MSF-20-8×8	MSF-20	20	15	10	34	5	M3	8	8	0.7
MSF-20-8×10	MSF-20	20	15	10	34	5	M3	8	10	0.7
MSF-20-10×10	MSF-20	20	15	10	34	5	M3	10	10	0.7
MSF-25-6×6	MSF-25	25	18	12	41	6	M4	6	6	1.7
MSF-25-6×6.35	MSF-25	25	18	12	41	6	M4	6	6.35	1.7
MSF-25-6×8	MSF-25	25	18	12	41	6	M4	6	8	1.7
MSF-25-6×10	MSF-25	25	18	12	41	6	M4	6	10	1.7
MSF-25-6×12	MSF-25	25	18	12	41	6	M4	6	12	1.7
MSF-25-6.35×6.35	MSF-25	25	18	12	41	6	M4	6.35	6.35	1.7
MSF-25-6.35×8	MSF-25	25	18	12	41	6	M4	6.35	8	1.7
MSF-25-6.35×10	MSF-25	25	18	12	41	6	M4	6.35	10	1.7
MSF-25-6.35×12	MSF-25	25	18	12	41	6	M4	6.35	12	1.7
MSF-25-8×8	MSF-25	25	18	12	41	6	M4	8	8	1.7
MSF-25-8×10	MSF-25	25	18	12	41	6	M4	8	10	1.7
MSF-25-8×12	MSF-25	25	18	12	41	6	M4	8	12	1.7
MSF-25-10×10	MSF-25	25	18	12	41	6	M4	10	10	1.7
MSF-25-10×12	MSF-25	25	18	12	41	6	M4	10	12	1.7
MSF-25-12×12	MSF-25	25	18	12	41	6	M4	12	12	1.7
MSF-32-8×8	MSF-32	32	21	14	48	7	M4	8	8	1.7
MSF-32-8×10	MSF-32	32	21	14	48	7	M4	8	10	1.7
MSF-32-8×12	MSF-32	32	21	14	48	7	M4	8	12	1.7
MSF-32-8×14	MSF-32	32	21	14	48	7	M4	8	14	1.7
MSF-32-10×10	MSF-32	32	21	14	48	7	M4	10	10	1.7
MSF-32-10×12	MSF-32	32	21	14	48	7	M4	10	12	1.7
MSF-32-10×14	MSF-32	32	21	14	48	7	M4	10	14	1.7
MSF-32-12×12	MSF-32	32	21	14	48	7	M4	12	12	1.7
MSF-32-12×14	MSF-32	32	21	14	48	7	M4	12	14	1.7
MSF-32-14×14	MSF-32	32	21	14	48	7	M4	14	14	1.7

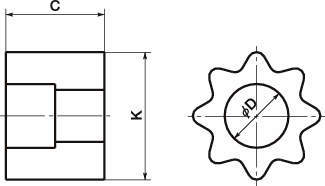

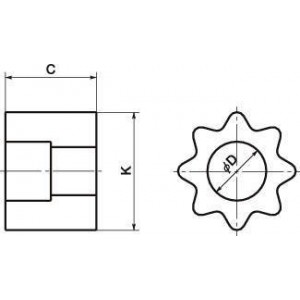

형식	슬리브치수(mm)	슬리브치수(mm)	슬리브치수(mm)	상용 토크 (N · m)	최대 토크 (N · m)	최고회전수 (min-1)
형식	C	K	D	상용 토크 (N · m)	최대 토크 (N · m)	최고회전수 (min-1)
MSF-16-3×3	11	14	6/6	0.5	1	39000
MSF-16-3×4	11	14	6/6	0.5	1	39000
MSF-16-3×5	11	14	6/6	0.5	1	39000
MSF-16-3×6	11	14	6/6	0.5	1	39000
MSF-16-3×6.35	11	14	6/6	0.5	1	39000
MSF-16-3×8	11	14	6/6	0.5	1	39000
MSF-16-4×4	11	14	6/6	0.5	1	39000
MSF-16-4×5	11	14	6/6	0.5	1	39000
MSF-16-4×6	11	14	6/6	0.5	1	39000
MSF-16-4×6.35	11	14	6/6	0.5	1	39000
MSF-16-4×8	11	14	6/6	0.5	1	39000
MSF-16-5×5	11	14	6/6	0.5	1	39000
MSF-16-5×6	11	14	6/6	0.5	1	39000
MSF-16-5×6.35	11	14	6/6	0.5	1	39000
MSF-16-5×8	11	14	6/6	0.5	1	39000
MSF-16-6×6	11	14	6/6	0.5	1	39000
MSF-16-6×6.35	11	14	6/6	0.5	1	39000
MSF-16-6×8	11	14	6/6	0.5	1	39000
MSF-16-6.35×6.35	11	14	6/6	0.5	1	39000
MSF-16-6.35×8	11	14	6/6	0.5	1	39000
MSF-16-8×8	11	14	6/6	0.5	1	39000
MSF-20-5×5	14	18	8/8	1	2	31000
MSF-20-5×6	14	18	8/8	1	2	31000
MSF-20-5×6.35	14	18	8/8	1	2	31000
MSF-20-5×8	14	18	8/8	1	2	31000
MSF-20-5×10	14	18	8/8	1	2	31000
MSF-20-6×6	14	18	8/8	1	2	31000
MSF-20-6×6.35	14	18	8/8	1	2	31000
MSF-20-6×8	14	18	8/8	1	2	31000
MSF-20-6×10	14	18	8/8	1	2	31000
MSF-20-6.35×6.35	14	18	8/8	1	2	31000
MSF-20-6.35×8	14	18	8/8	1	2	31000
MSF-20-6.35×10	14	18	8/8	1	2	31000
MSF-20-8×8	14	18	8/8	1	2	31000
MSF-20-8×10	14	18	8/8	1	2	31000
MSF-20-10×10	14	18	8/8	1	2	31000
MSF-25-6×6	17	22	10/10	1.5	3	25000
MSF-25-6×6.35	17	22	10/10	1.5	3	25000
MSF-25-6×8	17	22	10/10	1.5	3	25000
MSF-25-6×10	17	22	10/10	1.5	3	25000
MSF-25-6×12	17	22	10/10	1.5	3	25000
MSF-25-6.35×6.35	17	22	10/10	1.5	3	25000
MSF-25-6.35×8	17	22	10/10	1.5	3	25000
MSF-25-6.35×10	17	22	10/10	1.5	3	25000
MSF-25-6.35×12	17	22	10/10	1.5	3	25000
MSF-25-8×8	17	22	10/10	1.5	3	25000
MSF-25-8×10	17	22	10/10	1.5	3	25000
MSF-25-8×12	17	22	10/10	1.5	3	25000
MSF-25-10×10	17	22	10/10	1.5	3	25000
MSF-25-10×12	17	22	10/10	1.5	3	25000
MSF-25-12×12	17	22	10/10	1.5	3	25000
MSF-32-8×8	20	29	12/14	3	6	19000
MSF-32-8×10	20	29	12/14	3	6	19000
MSF-32-8×12	20	29	12/14	3	6	19000
MSF-32-8×14	20	29	12/14	3	6	19000
MSF-32-10×10	20	29	12/14	3	6	19000
MSF-32-10×12	20	29	12/14	3	6	19000
MSF-32-10×14	20	29	12/14	3	6	19000
MSF-32-12×12	20	29	12/14	3	6	19000
MSF-32-12×14	20	29	12/14	3	6	19000
MSF-32-14×14	20	29	12/14	3	6	19000

형식	관성 모멘트 (kg · m2)	정적비틀림 스프링정수 (N · m/rad)	허용 편심 (mm)	허용편각 (°)
형식	관성 모멘트 (kg · m2)	정적비틀림 스프링정수 (N · m/rad)	허용 편심 (mm)	허용편각 (°)
MSF-16-3×3	9.0×10＾-7	4.4	0.2	2
MSF-16-3×4	9.0×10＾-7	4.4	0.2	2
MSF-16-3×5	9.0×10＾-7	4.4	0.2	2
MSF-16-3×6	9.0×10＾-7	4.4	0.2	2
MSF-16-3×6.35	9.0×10＾-7	4.4	0.2	2
MSF-16-3×8	9.0×10＾-7	4.4	0.2	2
MSF-16-4×4	9.0×10＾-7	4.4	0.2	2
MSF-16-4×5	9.0×10＾-7	4.4	0.2	2
MSF-16-4×6	9.0×10＾-7	4.4	0.2	2
MSF-16-4×6.35	9.0×10＾-7	4.4	0.2	2
MSF-16-4×8	9.0×10＾-7	4.4	0.2	2
MSF-16-5×5	9.0×10＾-7	4.4	0.2	2
MSF-16-5×6	9.0×10＾-7	4.4	0.2	2
MSF-16-5×6.35	9.0×10＾-7	4.4	0.2	2
MSF-16-5×8	9.0×10＾-7	4.4	0.2	2
MSF-16-6×6	9.0×10＾-7	4.4	0.2	2
MSF-16-6×6.35	9.0×10＾-7	4.4	0.2	2
MSF-16-6×8	9.0×10＾-7	4.4	0.2	2
MSF-16-6.35×6.35	9.0×10＾-7	4.4	0.2	2
MSF-16-6.35×8	9.0×10＾-7	4.4	0.2	2
MSF-16-8×8	9.0×10＾-7	4.4	0.2	2
MSF-20-5×5	2.7×10＾-6	9.5	0.2	2
MSF-20-5×6	2.7×10＾-6	9.5	0.2	2
MSF-20-5×6.35	2.7×10＾-6	9.5	0.2	2
MSF-20-5×8	2.7×10＾-6	9.5	0.2	2
MSF-20-5×10	2.7×10＾-6	9.5	0.2	2
MSF-20-6×6	2.7×10＾-6	9.5	0.2	2
MSF-20-6×6.35	2.7×10＾-6	9.5	0.2	2
MSF-20-6×8	2.7×10＾-6	9.5	0.2	2
MSF-20-6×10	2.7×10＾-6	9.5	0.2	2
MSF-20-6.35×6.35	2.7×10＾-6	9.5	0.2	2
MSF-20-6.35×8	2.7×10＾-6	9.5	0.2	2
MSF-20-6.35×10	2.7×10＾-6	9.5	0.2	2
MSF-20-8×8	2.7×10＾-6	9.5	0.2	2
MSF-20-8×10	2.7×10＾-6	9.5	0.2	2
MSF-20-10×10	2.7×10＾-6	9.5	0.2	2
MSF-25-6×6	8.1×10＾-6	20	0.2	2
MSF-25-6×6.35	8.1×10＾-6	20	0.2	2
MSF-25-6×8	8.1×10＾-6	20	0.2	2
MSF-25-6×10	8.1×10＾-6	20	0.2	2
MSF-25-6×12	8.1×10＾-6	20	0.2	2
MSF-25-6.35×6.35	8.1×10＾-6	20	0.2	2
MSF-25-6.35×8	8.1×10＾-6	20	0.2	2
MSF-25-6.35×10	8.1×10＾-6	20	0.2	2
MSF-25-6.35×12	8.1×10＾-6	20	0.2	2
MSF-25-8×8	8.1×10＾-6	20	0.2	2
MSF-25-8×10	8.1×10＾-6	20	0.2	2
MSF-25-8×12	8.1×10＾-6	20	0.2	2
MSF-25-10×10	8.1×10＾-6	20	0.2	2
MSF-25-10×12	8.1×10＾-6	20	0.2	2
MSF-25-12×12	8.1×10＾-6	20	0.2	2
MSF-32-8×8	2.5×10＾-5	52	0.2	2
MSF-32-8×10	2.5×10＾-5	52	0.2	2
MSF-32-8×12	2.5×10＾-5	52	0.2	2
MSF-32-8×14	2.5×10＾-5	52	0.2	2
MSF-32-10×10	2.5×10＾-5	52	0.2	2
MSF-32-10×12	2.5×10＾-5	52	0.2	2
MSF-32-10×14	2.5×10＾-5	52	0.2	2
MSF-32-12×12	2.5×10＾-5	52	0.2	2
MSF-32-12×14	2.5×10＾-5	52	0.2	2
MSF-32-14×14	2.5×10＾-5	52	0.2	2

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (g)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (g)	견적의뢰 및 주문
MSF-16-3×3	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-3×4	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-3×5	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-3×6	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-3×6.35	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-3×8	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-4×4	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-4×5	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-4×6	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-4×6.35	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-4×8	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-5×5	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-5×6	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-5×6.35	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-5×8	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-6×6	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-6×6.35	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-6×8	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-6.35×6.35	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-6.35×8	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-16-8×8	P	22,440	-	-	-	22	견적의뢰 / 주문
MSF-20-5×5	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-5×6	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-5×6.35	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-5×8	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-5×10	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-6×6	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-6×6.35	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-6×8	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-6×10	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-6.35×6.35	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-6.35×8	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-6.35×10	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-8×8	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-8×10	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-20-10×10	P	24,640	-	-	-	42	견적의뢰 / 주문
MSF-25-6×6	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-6×6.35	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-6×8	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-6×10	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-6×12	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-6.35×6.35	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-6.35×8	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-6.35×10	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-6.35×12	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-8×8	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-8×10	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-8×12	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-10×10	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-10×12	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-25-12×12	P	27,500	-	-	-	81	견적의뢰 / 주문
MSF-32-8×8	P	31,460	-	-	-	150	견적의뢰 / 주문
MSF-32-8×10	P	31,460	-	-	-	150	견적의뢰 / 주문
MSF-32-8×12	P	31,460	-	-	-	150	견적의뢰 / 주문
MSF-32-8×14	P	31,460	-	-	-	150	견적의뢰 / 주문
MSF-32-10×10	P	31,460	-	-	-	150	견적의뢰 / 주문
MSF-32-10×12	P	31,460	-	-	-	150	견적의뢰 / 주문
MSF-32-10×14	P	31,460	-	-	-	150	견적의뢰 / 주문
MSF-32-12×12	P	31,460	-	-	-	150	견적의뢰 / 주문
MSF-32-12×14	P	31,460	-	-	-	150	견적의뢰 / 주문
MSF-32-14×14	P	31,460	-	-	-	150	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
