상품 상세보기 : 카프리콘 - 카프리콘(벨로즈타입) MKM시리즈

HOME > 축연결구 > 커플링 > 벨로즈타입 > 카프리콘 > 카프리콘(벨로즈타입) MKM시리즈

카프리콘

카프리콘(벨로즈타입) MKM시리즈

나베야바이테크(주) ( NABEYA BI-TECH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


45건 중 1~45건 표시

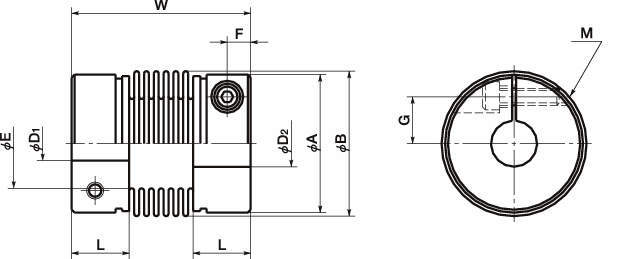

형식	사이즈	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)
형식	사이즈	A	B	L	W	E	F	G	M
MKM-17C-H-3×6	MKM-17C-H	16.5	14.5	9	31.5	9	3.3	4.6	M2.5
MKM-17C-H-4×6	MKM-17C-H	16.5	14.5	9	31.5	9	3.3	4.6	M2.5
MKM-17C-H-4.5×6	MKM-17C-H	16.5	14.5	9	31.5	9	3.3	4.6	M2.5
MKM-17C-H-5×6	MKM-17C-H	16.5	14.5	9	31.5	9	3.3	4.6	M2.5
MKM-17C-H-6×6	MKM-17C-H	16.5	14.5	9	31.5	9	3.3	4.6	M2.5
MKM-25C-6×7	MKM-25C	24.5	24	13	42	16	4.5	7.5	M3
MKM-25C-6×8	MKM-25C	24.5	24	13	42	16	4.5	7.5	M3
MKM-25C-7×8	MKM-25C	24.5	24	13	42	16	4.5	7.5	M3
MKM-25C-8×8	MKM-25C	24.5	24	13	42	16	4.5	7.5	M3
MKM-25C-8×10	MKM-25C	24.5	24	13	42	16	4.5	7.5	M3
MKM-25C-H-8×9	MKM-25C-H	24.5	24	13	43.5	16	4.5	7.5	M3
MKM-25C-H-9×10	MKM-25C-H	24.5	24	13	43.5	16	4.5	7.5	M3
MKM-40C-H-10×11	MKM-40C-H	39.5	39.5	16.5	62	27	6	13	M5
MKM-40C-H-11×12	MKM-40C-H	39.5	39.5	16.5	62	27	6	13	M5
MKM-40C-H-12×14	MKM-40C-H	39.5	39.5	16.5	62	27	6	13	M5
MKM-40C-H-14×14	MKM-40C-H	39.5	39.5	16.5	62	27	6	13	M5
MKM-40C-H-14×15	MKM-40C-H	39.5	39.5	16.5	62	27	6	13	M5
MKM-40C-H-15×16	MKM-40C-H	39.5	39.5	16.5	62	27	6	13	M5
MKM-40C-H-16×17	MKM-40C-H	39.5	39.5	16.5	62	27	6	13	M5
MKM-56C-12×16	MKM-56C	56	56	20	70	38	8	19	M6
MKM-56C-14×16	MKM-56C	56	56	20	70	38	8	19	M6
MKM-56C-15×16	MKM-56C	56	56	20	70	38	8	19	M6
MKM-56C-H-15×24	MKM-56C-H	56	56	20	70	38	7.5	19	M6
MKM-56C-H-17×19	MKM-56C-H	56	56	20	70	38	7.5	19	M6
MKM-56C-H-17×24	MKM-56C-H	56	56	20	70	38	7.5	19	M6
MKM-56C-H-19×20	MKM-56C-H	56	56	20	70	38	7.5	19	M6
MKM-56C-H-20×22	MKM-56C-H	56	56	20	70	38	7.5	19	M6
MKM-56C-H-22×25	MKM-56C-H	56	56	20	70	38	7.5	19	M6
MKM-63C-20×24	MKM-63C	63	66	22	77	47	8.5	22	M8
MKM-63C-24×25	MKM-63C	63	66	22	77	47	8.5	22	M8
MKM-63C-25×28	MKM-63C	63	66	22	77	47	8.5	22	M8
MKM-63C-28×30	MKM-63C	63	66	22	77	47	8.5	22	M8
MKM-80C-H-30×35M	MKM-80C-H	79.5	82	26	92	60	10.5	28.5	M10
MKM-80C-H-30×42	MKM-80C-H	79.5	82	26	92	60	10.5	28.5	M10
MKM-80C-H-35×35M	MKM-80C-H	79.5	82	26	92	60	10.5	28.5	M10
MKM-80C-H-35M×42	MKM-80C-H	79.5	82	26	92	60	10.5	28.5	M10
MKM-99C-30×35M	MKM-99C	99	101	29	100	76	12	35	M12
MKM-99C-35×35M	MKM-99C	99	101	29	100	76	12	35	M12
MKM-56AC-11T×12	MKM-56AC	56	56	20	70	38	7.5	19	M6
MKM-56AC-11T×14	MKM-56AC	56	56	20	70	38	7.5	19	M6
MKM-56AC-11T×15	MKM-56AC	56	56	20	70	38	7.5	19	M6
MKM-56AC-H-16T×15	MKM-56AC-H	56	56	20	70	38	7.5	19	M6
MKM-56AC-H-16T×17	MKM-56AC-H	56	56	20	70	38	7.5	19	M6
MKM-63AC-16T×20	MKM-63AC	63	66	22	77	47	8.5	22	M8
MKM-63AC-16T×25	MKM-63AC	63	66	22	77	47	8.5	22	M8

형식	나사조임 토르크 (N · m)	표준축홀직경 D1×D2 (mm)	상용 토르크 (N · m)	최대 토르크 (N · m)	스프링 토르크 (N · m)	최고 회전수 (min-1)
형식	나사조임 토르크 (N · m)	표준축홀직경 D1×D2 (mm)	상용 토르크 (N · m)	최대 토르크 (N · m)	스프링 토르크 (N · m)	최고 회전수 (min-1)
MKM-17C-H-3×6	1	3×6	0.9	1.8	0.5	20000
MKM-17C-H-4×6	1	4×6	0.9	1.8	0.7	20000
MKM-17C-H-4.5×6	1	4.5×6	0.9	1.8	1.5	20000
MKM-17C-H-5×6	1	5×6	0.9	1.8	-	20000
MKM-17C-H-6×6	1	6×6	0.9	1.8	-	20000
MKM-25C-6×7	2	6×7	2	4	2.3	12000
MKM-25C-6×8	2	6×8	2	4	2.3	12000
MKM-25C-7×8	2	7×8	2	4	2.6	12000
MKM-25C-8×8	2	8×8	2	4	-	12000
MKM-25C-8×10	2	8×10	2	4	-	12000
MKM-25C-H-8×9	2	8×9	4	8	-	12000
MKM-25C-H-9×10	2	9×10	4	8	-	12000
MKM-40C-H-10×11	7	10×11	12	24	12.2	12000
MKM-40C-H-11×12	7	11×12	12	24	16.5	12000
MKM-40C-H-12×14	7	12×14	12	24	19.2	12000
MKM-40C-H-14×14	7	14×14	12	24	21.1	12000
MKM-40C-H-14×15	7	14×15	12	24	21.1	12000
MKM-40C-H-15×16	7	15×16	12	24	23.1	12000
MKM-40C-H-16×17	7	16×17	12	24	-	12000
MKM-56C-12×16	14	12×16	20	40	29.7	10000
MKM-56C-14×16	14	14×16	20	40	33.5	10000
MKM-56C-15×16	14	15×16	20	40	34.9	10000
MKM-56C-H-15×24	14	15×24	35	70	34.9	10000
MKM-56C-H-17×19	14	17×19	35	70	-	10000
MKM-56C-H-17×24	14	17×24	35	70	-	10000
MKM-56C-H-19×20	14	19×20	35	70	-	10000
MKM-56C-H-20×22	14	20×22	35	70	-	10000
MKM-56C-H-22×25	14	22×25	35	70	-	10000
MKM-63C-20×24	30	20×24	60	120	48.3	8000
MKM-63C-24×25	30	24×25	60	120	59.9	8000
MKM-63C-25×28	30	25×28	60	120	61.5	8000
MKM-63C-28×30	30	28×30	60	120	66.1	8000
MKM-80C-H-30×35M	65	30×35M	170	250	191	8000
MKM-80C-H-30×42	65	30×42	170	250	191	8000
MKM-80C-H-35×35M	65	35×35M	170	250	224	8000
MKM-80C-H-35M×42	65	35M×42	170	250	224	8000
MKM-99C-30×35M	115	30×35M	270	400	281	8000
MKM-99C-35×35M	115	35×35M	270	400	297	8000
MKM-56AC-11T×12	14	11T×12	20	40	-	10000
MKM-56AC-11T×14	14	11T×14	20	40	-	10000
MKM-56AC-11T×15	14	11T×15	20	40	-	10000
MKM-56AC-H-16T×15	14	16T×15	35	70	-	10000
MKM-56AC-H-16T×17	14	16T×17	35	70	-	10000
MKM-63AC-16T×20	30	16T×20	60	120	-	8000
MKM-63AC-16T×25	30	16T×25	60	120	-	8000

형식	관성 모멘트 (kg · m2)	정적비틀림 스프링정수 (N · m/rad)	허용 편심 (mm)	허용 편각 (°)	허용 엔드플레이 (mm)
형식	관성 모멘트 (kg · m2)	정적비틀림 스프링정수 (N · m/rad)	허용 편심 (mm)	허용 편각 (°)	허용 엔드플레이 (mm)
MKM-17C-H-3×6	1.2×10^-7	400	0.1	2	±0.3
MKM-17C-H-4×6	1.2×10^-7	400	0.1	2	±0.3
MKM-17C-H-4.5×6	1.2×10^-7	400	0.1	2	±0.3
MKM-17C-H-5×6	1.2×10^-7	400	0.1	2	±0.3
MKM-17C-H-6×6	1.2×10^-7	400	0.1	2	±0.3
MKM-25C-6×7	6.5×10^-7	900	0.1	2	±0.5
MKM-25C-6×8	6.5×10^-7	900	0.1	2	±0.5
MKM-25C-7×8	6.5×10^-7	900	0.1	2	±0.5
MKM-25C-8×8	6.5×10^-7	900	0.1	2	±0.5
MKM-25C-8×10	6.5×10^-7	900	0.1	2	±0.5
MKM-25C-H-8×9	1.3×10^-6	1800	0.1	2	±0.4
MKM-25C-H-9×10	1.3×10^-6	1800	0.1	2	±0.4
MKM-40C-H-10×11	2.9×10^-5	6800	0.2	2	±0.7
MKM-40C-H-11×12	2.9×10^-5	6800	0.2	2	±0.7
MKM-40C-H-12×14	2.9×10^-5	6800	0.2	2	±0.7
MKM-40C-H-14×14	2.9×10^-5	6800	0.2	2	±0.7
MKM-40C-H-14×15	2.9×10^-5	6800	0.2	2	±0.7
MKM-40C-H-15×16	2.9×10^-5	6800	0.2	2	±0.7
MKM-40C-H-16×17	2.9×10^-5	6800	0.2	2	±0.7
MKM-56C-12×16	1.3×10^-4	18000	0.2	2	±0.8
MKM-56C-14×16	1.3×10^-4	18000	0.2	2	±0.8
MKM-56C-15×16	1.3×10^-4	18000	0.2	2	±0.8
MKM-56C-H-15×24	1.4×10^-4	22000	0.2	2	±0.8
MKM-56C-H-17×19	1.4×10^-4	22000	0.2	2	±0.8
MKM-56C-H-17×24	1.4×10^-4	22000	0.2	2	±0.8
MKM-56C-H-19×20	1.4×10^-4	22000	0.2	2	±0.8
MKM-56C-H-20×22	1.4×10^-4	22000	0.2	2	±0.8
MKM-56C-H-22×25	1.4×10^-4	22000	0.2	2	±0.8
MKM-63C-20×24	2.5×10^-4	33000	0.2	2	±0.9
MKM-63C-24×25	2.5×10^-4	33000	0.2	2	±0.9
MKM-63C-25×28	2.5×10^-4	33000	0.2	2	±0.9
MKM-63C-28×30	2.5×10^-4	33000	0.2	2	±0.9
MKM-80C-H-30×35M	7.2×10^-4	63000	0.2	2	±1.2
MKM-80C-H-30×42	7.2×10^-4	63000	0.2	2	±1.2
MKM-80C-H-35×35M	7.2×10^-4	63000	0.2	2	±1.2
MKM-80C-H-35M×42	7.2×10^-4	63000	0.2	2	±1.2
MKM-99C-30×35M	1.8×10^-3	111000	0.2	2	±1.2
MKM-99C-35×35M	1.8×10^-3	111000	0.2	2	±1.2
MKM-56AC-11T×12	1.3×10^-4	18000	0.2	2	±0.8
MKM-56AC-11T×14	1.3×10^-4	18000	0.2	2	±0.8
MKM-56AC-11T×15	1.3×10^-4	18000	0.2	2	±0.8
MKM-56AC-H-16T×15	1.4×10^-4	22000	0.2	2	±0.8
MKM-56AC-H-16T×17	1.4×10^-4	22000	0.2	2	±0.8
MKM-63AC-16T×20	2.5×10^-4	33000	0.2	2	±0.9
MKM-63AC-16T×25	2.5×10^-4	33000	0.2	2	±0.9

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (g)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (g)	견적의뢰 및 주문
MKM-17C-H-3×6	P	294,800	-	-	-	12	견적의뢰 / 주문
MKM-17C-H-4×6	P	294,800	-	-	-	12	견적의뢰 / 주문
MKM-17C-H-4.5×6	P	294,800	-	-	-	12	견적의뢰 / 주문
MKM-17C-H-5×6	P	294,800	-	-	-	12	견적의뢰 / 주문
MKM-17C-H-6×6	P	294,800	-	-	-	12	견적의뢰 / 주문
MKM-25C-6×7	P	325,600	-	-	-	30	견적의뢰 / 주문
MKM-25C-6×8	P	325,600	-	-	-	30	견적의뢰 / 주문
MKM-25C-7×8	P	325,600	-	-	-	30	견적의뢰 / 주문
MKM-25C-8×8	P	325,600	-	-	-	30	견적의뢰 / 주문
MKM-25C-8×10	P	325,600	-	-	-	30	견적의뢰 / 주문
MKM-25C-H-8×9	P	371,800	-	-	-	36	견적의뢰 / 주문
MKM-25C-H-9×10	P	371,800	-	-	-	36	견적의뢰 / 주문
MKM-40C-H-10×11	P	510,400	-	-	-	120	견적의뢰 / 주문
MKM-40C-H-11×12	P	510,400	-	-	-	120	견적의뢰 / 주문
MKM-40C-H-12×14	P	510,400	-	-	-	120	견적의뢰 / 주문
MKM-40C-H-14×14	P	510,400	-	-	-	120	견적의뢰 / 주문
MKM-40C-H-14×15	P	510,400	-	-	-	120	견적의뢰 / 주문
MKM-40C-H-15×16	P	510,400	-	-	-	120	견적의뢰 / 주문
MKM-40C-H-16×17	P	510,400	-	-	-	120	견적의뢰 / 주문
MKM-56C-12×16	P	772,200	-	-	-	250	견적의뢰 / 주문
MKM-56C-14×16	P	772,200	-	-	-	250	견적의뢰 / 주문
MKM-56C-15×16	P	772,200	-	-	-	250	견적의뢰 / 주문
MKM-56C-H-15×24	P	787,600	-	-	-	270	견적의뢰 / 주문
MKM-56C-H-17×19	P	787,600	-	-	-	270	견적의뢰 / 주문
MKM-56C-H-17×24	P	787,600	-	-	-	270	견적의뢰 / 주문
MKM-56C-H-19×20	P	787,600	-	-	-	270	견적의뢰 / 주문
MKM-56C-H-20×22	P	787,600	-	-	-	270	견적의뢰 / 주문
MKM-56C-H-22×25	P	787,600	-	-	-	270	견적의뢰 / 주문
MKM-63C-20×24	P	957,000	-	-	-	370	견적의뢰 / 주문
MKM-63C-24×25	P	957,000	-	-	-	370	견적의뢰 / 주문
MKM-63C-25×28	P	957,000	-	-	-	370	견적의뢰 / 주문
MKM-63C-28×30	P	957,000	-	-	-	370	견적의뢰 / 주문
MKM-80C-H-30×35M	P	1,034,000	-	-	-	660	견적의뢰 / 주문
MKM-80C-H-30×42	P	1,034,000	-	-	-	660	견적의뢰 / 주문
MKM-80C-H-35×35M	P	1,034,000	-	-	-	660	견적의뢰 / 주문
MKM-80C-H-35M×42	P	1,034,000	-	-	-	660	견적의뢰 / 주문
MKM-99C-30×35M	P	2,222,000	-	-	-	1,100	견적의뢰 / 주문
MKM-99C-35×35M	P	2,222,000	-	-	-	1,100	견적의뢰 / 주문
MKM-56AC-11T×12	P	827,200	-	-	-	250	견적의뢰 / 주문
MKM-56AC-11T×14	P	827,200	-	-	-	250	견적의뢰 / 주문
MKM-56AC-11T×15	P	827,200	-	-	-	250	견적의뢰 / 주문
MKM-56AC-H-16T×15	P	847,000	-	-	-	270	견적의뢰 / 주문
MKM-56AC-H-16T×17	P	847,000	-	-	-	270	견적의뢰 / 주문
MKM-63AC-16T×20	P	1,016,400	-	-	-	370	견적의뢰 / 주문
MKM-63AC-16T×25	P	1,016,400	-	-	-	370	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
