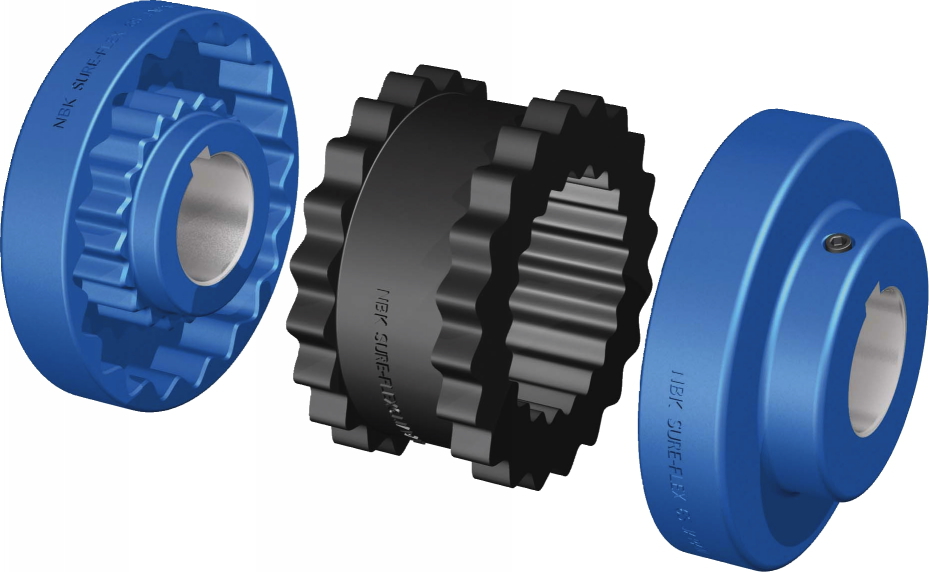

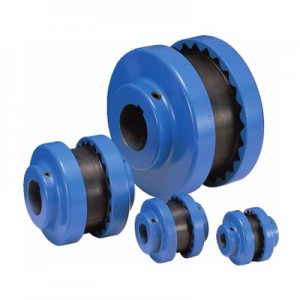

슈어플렉스커플링
나베야바이테크(주) ( NABEYA BI-TECH )
|
|
| 14건 중 1~14건 표시 | |

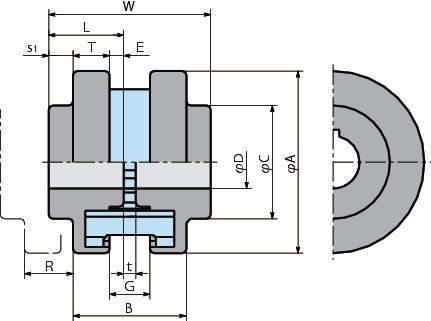

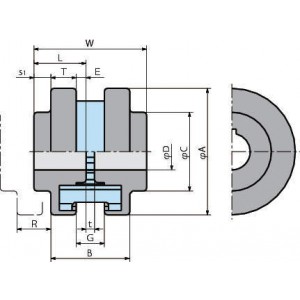

| 형식 | 타입 | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 치수(mm) | 축홀경D(mm) | 축홀경D(mm) |
| 형식 | 타입 | A | W | G | B | R | tmaxmax | 파이로트홀 | 최대 |
| 3S | 세트 | 53 | 52 | 10 | 30 | 16 | 10 | 6 | 19 |
| 4S | 세트 | 63 | 61 | 17 | 39 | 19 | 17 | 6 | 24 |
| 5S | 세트 | 83 | 71 | 19 | 49 | 25 | 3 | 10 | 28 |
| 6S | 세트 | 102 | 90 | 22 | 62 | 28 | 6 | 10 | 38 |
| 7S | 세트 | 117 | 102 | 26 | 66 | 33 | 8 | 13 | 42 |
| 8S | 세트 | 138 | 113 | 29 | 75 | 38 | 7 | 13 | 50 |
| 9S | 세트 | 161 | 129 | 37 | 89 | 45 | 7 | 15 | 55 |
| 3S-S | 슬리브단체 | - | - | - | - | - | - | - | - |
| 4S-S | 슬리브단체 | - | - | - | - | - | - | - | - |
| 5S-S | 슬리브단체 | - | - | - | - | - | - | - | - |
| 6S-S | 슬리브단체 | - | - | - | - | - | - | - | - |
| 7S-S | 슬리브단체 | - | - | - | - | - | - | - | - |
| 8S-S | 슬리브단체 | - | - | - | - | - | - | - | - |
| 9S-S | 슬리브단체 | - | - | - | - | - | - | - | - |

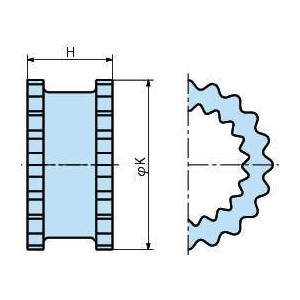

| 형식 | 플랜지치수(mm) | 플랜지치수(mm) | 플랜지치수(mm) | 플랜지치수(mm) | 슬리브치수(mm) | 슬리브치수(mm) |
| 형식 | C | L | T | E | K | H |
| 3S | 37 | 21 | 10 | - | 48 | 25 |
| 4S | 43 | 22 | 11 | - | 58 | 32 |
| 5S | 61 | 34 | 15 | 8 | 75 | 40 |
| 6S | 64 | 42 | 20 | 8 | 95 | 48 |
| 7S | 71 | 47 | 20 | 9 | 111 | 56 |
| 8S | 83 | 53 | 23 | 11 | 130 | 64 |
| 9S | 92 | 61 | 26 | 15 | 152 | 76 |
| 3S-S | - | - | - | - | 48 | 25 |
| 4S-S | - | - | - | - | 58 | 32 |
| 5S-S | - | - | - | - | 75 | 40 |
| 6S-S | - | - | - | - | 95 | 48 |
| 7S-S | - | - | - | - | 111 | 56 |
| 8S-S | - | - | - | - | 130 | 64 |
| 9S-S | - | - | - | - | 152 | 76 |
| 형식 | 상용 토크 （N · m) | 최고 회전수 (min-1) | 관성 모멘트 (kg · m2) | 정적비틀림 스프링정수 (N · m/rad) | 허용 | 허용 |
| 형식 | 상용 토크 （N · m) | 최고 회전수 (min-1) | 관성 모멘트 (kg · m2) | 정적비틀림 스프링정수 (N · m/rad) | 편심 (mm) | 편각 (°) |
| 3S | 6.9 | 9200 | 0.9×10^-4 | 26.4 | 0.25 | 1 |
| 4S | 14 | 7600 | 0.2×10^-3 | 52.8 | 0.25 | 1 |
| 5S | 28 | 7600 | 0.8×10^-3 | 106 | 0.38 | 1 |
| 6S | 52 | 6000 | 2.6×10^-3 | 198 | 0.38 | 1 |
| 7S | 84 | 5250 | 4.3×10^-3 | 319 | 0.51 | 1 |
| 8S | 130 | 4500 | 9.3×10^-3 | 499 | 0.51 | 1 |
| 9S | 210 | 3750 | 1.9×10^-2 | 792 | 0.64 | 1 |
| 3S-S | - | - | - | - | - | - |
| 4S-S | - | - | - | - | - | - |
| 5S-S | - | - | - | - | - | - |
| 6S-S | - | - | - | - | - | - |
| 7S-S | - | - | - | - | - | - |
| 8S-S | - | - | - | - | - | - |
| 9S-S | - | - | - | - | - | - |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커 | 아린재고 | 질량 | 견적의뢰 및 주문 |
| 3S | S | 39,160 | - | - | - | - | 견적의뢰 / 주문 |
| 4S | S | 53,240 | - | - | - | - | 견적의뢰 / 주문 |
| 5S | S | 85,800 | - | - | - | 1 | 견적의뢰 / 주문 |
| 6S | S | 129,800 | - | - | - | 2 | 견적의뢰 / 주문 |
| 7S | S | 162,800 | - | - | - | 3 | 견적의뢰 / 주문 |
| 8S | S | 239,800 | - | - | - | 4 | 견적의뢰 / 주문 |
| 9S | S | 334,400 | - | - | - | 7 | 견적의뢰 / 주문 |
| 3S-S | P | 7,920 | - | - | - | - | 견적의뢰 / 주문 |
| 4S-S | P | 8,800 | - | - | - | - | 견적의뢰 / 주문 |
| 5S-S | P | 16,720 | - | - | - | - | 견적의뢰 / 주문 |
| 6S-S | P | 23,320 | - | - | - | - | 견적의뢰 / 주문 |
| 7S-S | P | 36,520 | - | - | - | - | 견적의뢰 / 주문 |
| 8S-S | P | 46,640 | - | - | - | - | 견적의뢰 / 주문 |
| 9S-S | P | 80,520 | - | - | - | - | 견적의뢰 / 주문 |
 |
- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다. - 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오. - 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다. - 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.
|
 |
- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다. - 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다. |
