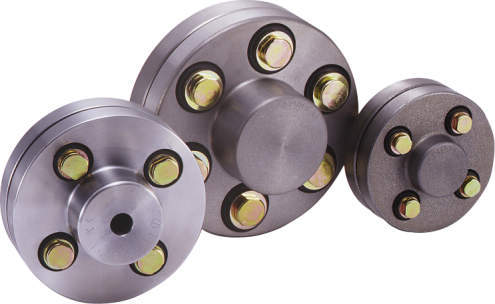

플랜지형굴곡축연결구

플랜지형굴곡축피팅

나베야바이테크(주) ( NABEYA BI-TECH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


35건 중 1~35건 표시

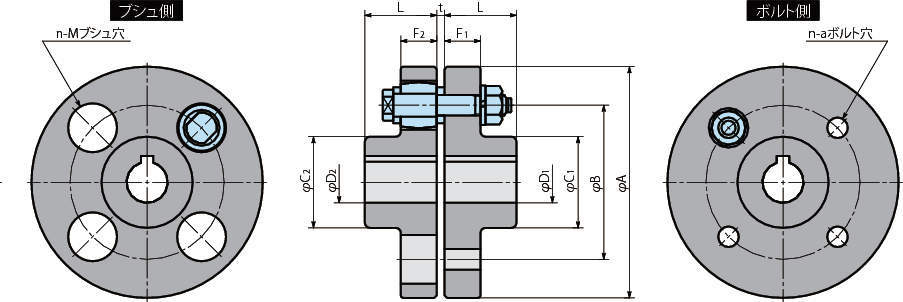

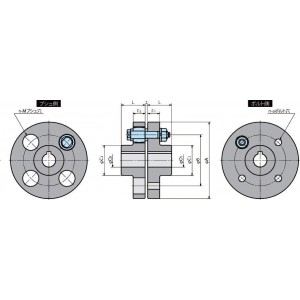

형식	재질	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)	치수(mm)
형식	재질	A	파이로트홀경	L	C1	C2	B	F1	F2	a	M	t
FCL-90	FC200	90	-	28	35.5	35.5	60	14	14	8	19	3
FCL-100	FC200	100	-	35.5	42.5	42.5	67	16	16	10	23	3
FCL-112	FC200	112	-	40	50	50	75	16	16	10	23	3
FCL-125	FC200	125	-	45	56	50	85	18	18	14	32	3
FCL-140	FC200	140	-	50	71	63	100	18	18	14	32	3
FCL-160	FC200	160	-	56	80	80	115	18	18	14	32	3
FCL-180	FC200	180	-	63	90	90	132	18	18	14	32	3
FCL-200	FC200	200	18	71	100	100	145	22.4	22.4	20	41	4
FCL-224	FC200	224	18	80	112	112	170	22.4	22.4	20	41	4
FCL-250	FC200	250	20	90	125	125	180	28	28	25	51	4
FCL-280	FC200	280	30	100	140	140	200	28	40	28	57	4
FCL-315	FC200	315	30	112	160	160	236	28	40	28	57	4
FCL-355	FC200	355	30	125	180	180	260	35.5	56	35.5	72	5
FCL-400	FC200	400	48	125	200	200	300	35.5	56	35.5	72	5
FCL-450	FC200	450	58	140	224	224	355	35.5	56	35.5	72	5
FCL-560	FC200	560	78	160	250	250	450	35.5	56	35.5	72	5
FCL-630	FC200	630	90	180	280	280	530	35.5	56	35.5	72	5
FCL-710B	FC200	710	110	224	315	315	600	56	56	35.5	72	5
FCL-711B	FC200	710	120	250	355	355	580	80	80	45	87	7
FCL-800B	FC200	800	130	265	375	375	670	80	80	45	87	7
FCLS-112	S25C	112	13	40	50	50	75	16	16	10	23	3
FCLS-125	S25C	125	13	45	56	50	85	18	18	14	32	3
FCLS-140	S25C	140	13	50	71	63	100	18	18	14	32	3
FCLS-160	S25C	160	14	56	80	80	115	18	18	14	32	3
FCLS-180	S25C	180	14	63	90	90	132	18	18	14	32	3
FCLS-200	S25C	200	18	71	100	100	145	22.4	22.4	20	41	4
FCLS-224	S25C	224	18	80	112	112	170	22.4	22.4	20	41	4
FCLS-250	S25C	250	20	90	125	125	180	28	28	25	51	4
FCLS-280	S25C	280	30	100	140	140	200	28	40	28	57	4
FCLS-315	S25C	315	32	112	160	160	236	28	40	28	57	4
FCLS-355	S25C	355	32	125	180	180	260	35.5	56	35.5	72	5
FCLS-400	S25C	400	50	125	200	200	300	35.5	56	35.5	72	5
FCLS-450	S25C	450	60	140	224	224	355	35.5	56	35.5	72	5
FCLS-560	S25C	560	80	160	250	250	450	35.5	56	35.5	72	5
FCLS-630	S25C	630	90	180	280	280	530	35.5	56	35.5	72	5

형식	최대축홀경(mm)	최대축홀경(mm)	피팅볼트	피팅볼트	피팅볼트
형식	D1	D2	형식	개수 n	빠짐여유 (mm)
FCL-90	20	20	F1	4	50
FCL-100	25	25	F2	4	56
FCL-112	28	28	F2	4	56
FCL-125	32	28	F3	4	64
FCL-140	38	35	F3	6	64
FCL-160	45	45	F3	8	64
FCL-180	50	50	F3	8	64
FCL-200	56	56	F4	8	85
FCL-224	63	63	F4	8	85
FCL-250	71	71	F5	8	100
FCL-280	80	80	F6	8	116
FCL-315	90	90	F6	10	116
FCL-355	100	100	F7	8	150
FCL-400	110	110	F7	10	150
FCL-450	125	125	F7	12	150
FCL-560	140	140	F7	14	150
FCL-630	160	160	F7	18	150
FCL-710B	180	180	F7L	24	174
FCL-711B	200	200	F8	20	240
FCL-800B	210	210	F8	22	240
FCLS-112	30	30	F2	4	56
FCLS-125	35	30	F3	4	64
FCLS-140	42	38	F3	6	64
FCLS-160	48	48	F3	8	64
FCLS-180	55	55	F3	8	64
FCLS-200	60	60	F4	8	85
FCLS-224	70	70	F4	8	85
FCLS-250	75	75	F5	8	100
FCLS-280	85	85	F6	8	116
FCLS-315	100	100	F6	10	116
FCLS-355	110	110	F7	8	150
FCLS-400	125	125	F7	10	150
FCLS-450	140	140	F7	12	150
FCLS-560	150	150	F7	14	150
FCLS-630	170	170	F7	18	150

형식	최대토크 (N · m)	최고 회전수 (min-1)	관성 모멘트 (kg · m2)	허용	허용	허용
형식	최대토크 (N · m)	최고 회전수 (min-1)	관성 모멘트 (kg · m2)	편심 (mm)	편각 (°)	엔드플레이 (mm)
FCL-90	15	4000	1.4×10^-3	0.1	1/6	±2.1
FCL-100	29	4000	2.4×10^-3	0.1	1/6	±2.1
FCL-112	33	4000	3.9×10^-3	0.1	1/6	±2.1
FCL-125	73	4000	6.6×10^-3	0.1	1/6	±2.1
FCL-140	130	4000	1.1×10^-2	0.2	1/6	±2.1
FCL-160	200	4000	1.9×10^-2	0.2	1/6	±2.1
FCL-180	230	3500	3.1×10^-2	0.2	1/6	±2.1
FCL-200	440	3200	6.2×10^-2	0.2	1/6	±2.8
FCL-224	510	2850	9.9×10^-2	0.2	1/6	±2.8
FCL-250	850	2550	1.9×10^-1	0.2	1/6	±2.8
FCL-280	1500	2300	3.3×10^-1	0.3	1/6	±2.8
FCL-315	2200	2050	5.4×10^-1	0.3	1/6	±2.8
FCL-355	3500	1800	1.1	0.3	1/6	±3.5
FCL-400	5000	1600	1.8	0.3	1/6	±3.5
FCL-450	7100	1400	3	0.3	1/6	±3.5
FCL-560	10000	1150	7	0.3	1/6	±3.5
FCL-630	16000	1000	11	0.3	1/6	±3.5
FCL-710B	25000	900	22	0.3	1/6	±3.5
FCL-711B	34000	900	29	0.3	1/6	±4.9
FCL-800B	45000	800	52	0.3	1/6	±4.9
FCLS-112	33	6000	4.0×10^-3	0.1	1/6	±2.1
FCLS-125	73	6000	6.8×10^-3	0.1	1/6	±2.1
FCLS-140	130	6000	1.1×10^-2	0.2	1/6	±2.1
FCLS-160	200	6000	2.0×10^-2	0.2	1/6	±2.1
FCLS-180	230	5250	3.2×10^-2	0.2	1/6	±2.1
FCLS-200	440	4800	6.3×10^-2	0.2	1/6	±2.8
FCLS-224	510	4300	1.0×10^-1	0.2	1/6	±2.8
FCLS-250	850	3800	1.9×10^-1	0.2	1/6	±2.8
FCLS-280	1500	3450	3.4×10^-1	0.3	1/6	±2.8
FCLS-315	2200	3050	5.6×10^-1	0.3	1/6	±2.8
FCLS-355	3500	2700	1.2	0.3	1/6	±3.5
FCLS-400	5000	2400	1.9	0.3	1/6	±3.5
FCLS-450	7100	2150	3	0.3	1/6	±3.5
FCLS-560	10000	1700	7.2	0.3	1/6	±3.5
FCLS-630	16000	1500	12	0.3	1/6	±3.5

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
FCL-90	S	86,240	-	-	-	1	견적의뢰 / 주문
FCL-100	S	104,280	-	-	-	2	견적의뢰 / 주문
FCL-112	S	121,000	-	-	-	3	견적의뢰 / 주문
FCL-125	S	151,800	-	-	-	4	견적의뢰 / 주문
FCL-140	S	198,000	-	-	-	5	견적의뢰 / 주문
FCL-160	S	277,200	-	-	-	7	견적의뢰 / 주문
FCL-180	S	334,400	-	-	-	9	견적의뢰 / 주문
FCL-200	S	580,800	-	-	-	14	견적의뢰 / 주문
FCL-224	S	704,000	-	-	-	19	견적의뢰 / 주문
FCL-250	S	1,007,600	-	-	-	27	견적의뢰 / 주문
FCL-280	S	1,606,000	-	-	-	39	견적의뢰 / 주문
FCL-315	S	2,024,000	-	-	-	52	견적의뢰 / 주문
FCL-355	S	3,014,000	-	-	-	82	견적의뢰 / 주문
FCL-400	S	4,070,000	-	-	-	103	견적의뢰 / 주문
FCL-450	S	5,456,000	-	-	-	136	견적의뢰 / 주문
FCL-560	S	8,294,000	-	-	-	213	견적의뢰 / 주문
FCL-630	S	10,802,000	-	-	-	279	견적의뢰 / 주문
FCL-710B	P	25,080,000	-	-	-	434	견적의뢰 / 주문
FCL-711B	P	30,580,000	-	-	-	558	견적의뢰 / 주문
FCL-800B	P	41,360,000	-	-	-	761	견적의뢰 / 주문
FCLS-112	S	374,000	-	-	-	3	견적의뢰 / 주문
FCLS-125	S	402,600	-	-	-	4	견적의뢰 / 주문
FCLS-140	S	517,000	-	-	-	5	견적의뢰 / 주문
FCLS-160	S	697,400	-	-	-	7	견적의뢰 / 주문
FCLS-180	S	803,000	-	-	-	9	견적의뢰 / 주문
FCLS-200	S	1,199,000	-	-	-	14	견적의뢰 / 주문
FCLS-224	S	1,507,000	-	-	-	18	견적의뢰 / 주문
FCLS-250	S	2,134,000	-	-	-	28	견적의뢰 / 주문
FCLS-280	S	3,388,000	-	-	-	39	견적의뢰 / 주문
FCLS-315	S	4,620,000	-	-	-	51	견적의뢰 / 주문
FCLS-355	S	6,710,000	-	-	-	81	견적의뢰 / 주문
FCLS-400	S	8,602,000	-	-	-	101	견적의뢰 / 주문
FCLS-450	S	11,462,000	-	-	-	134	견적의뢰 / 주문
FCLS-560	S	19,030,000	-	-	-	215	견적의뢰 / 주문
FCLS-630	S	27,280,000	-	-	-	282	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
