표준 V풀리

표준 V풀리 A형

나베야바이테크(주) ( NABEYA BI-TECH )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


89건 중 1~89건 표시

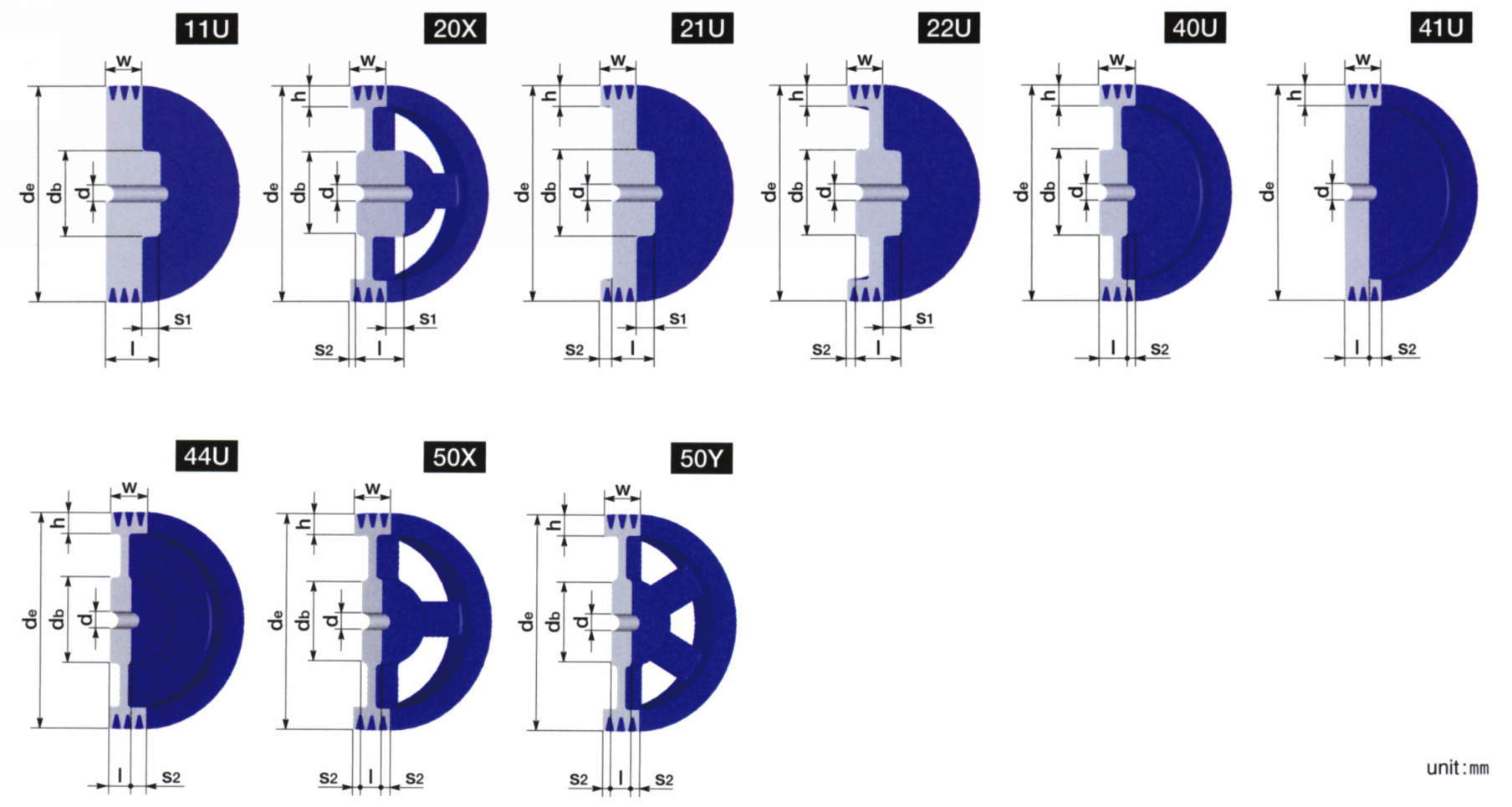

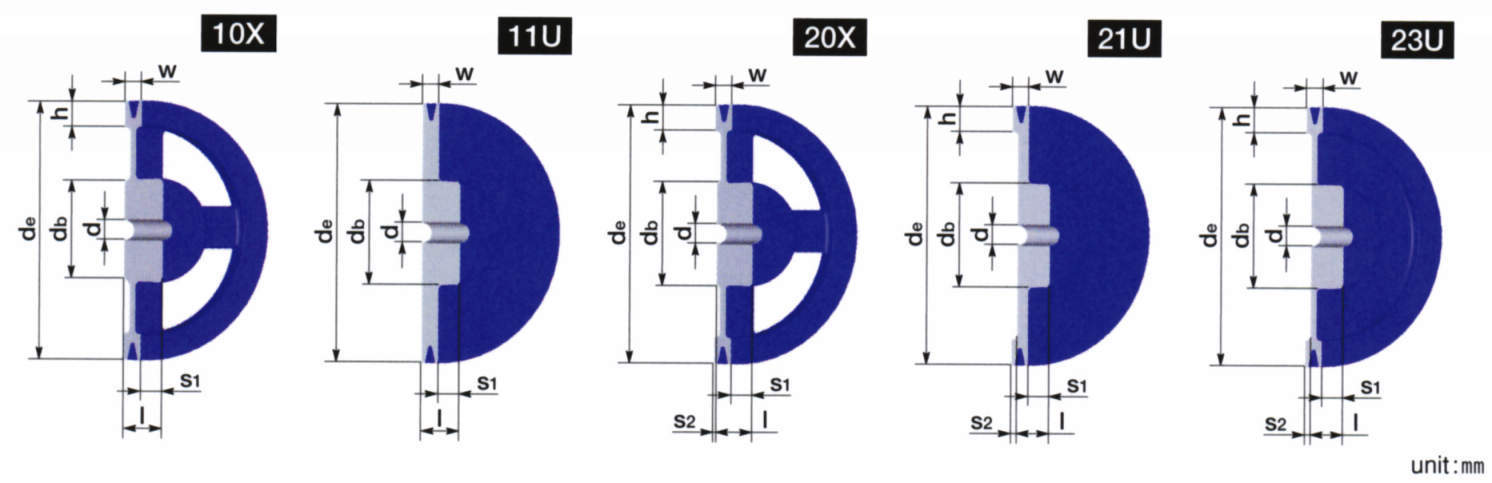

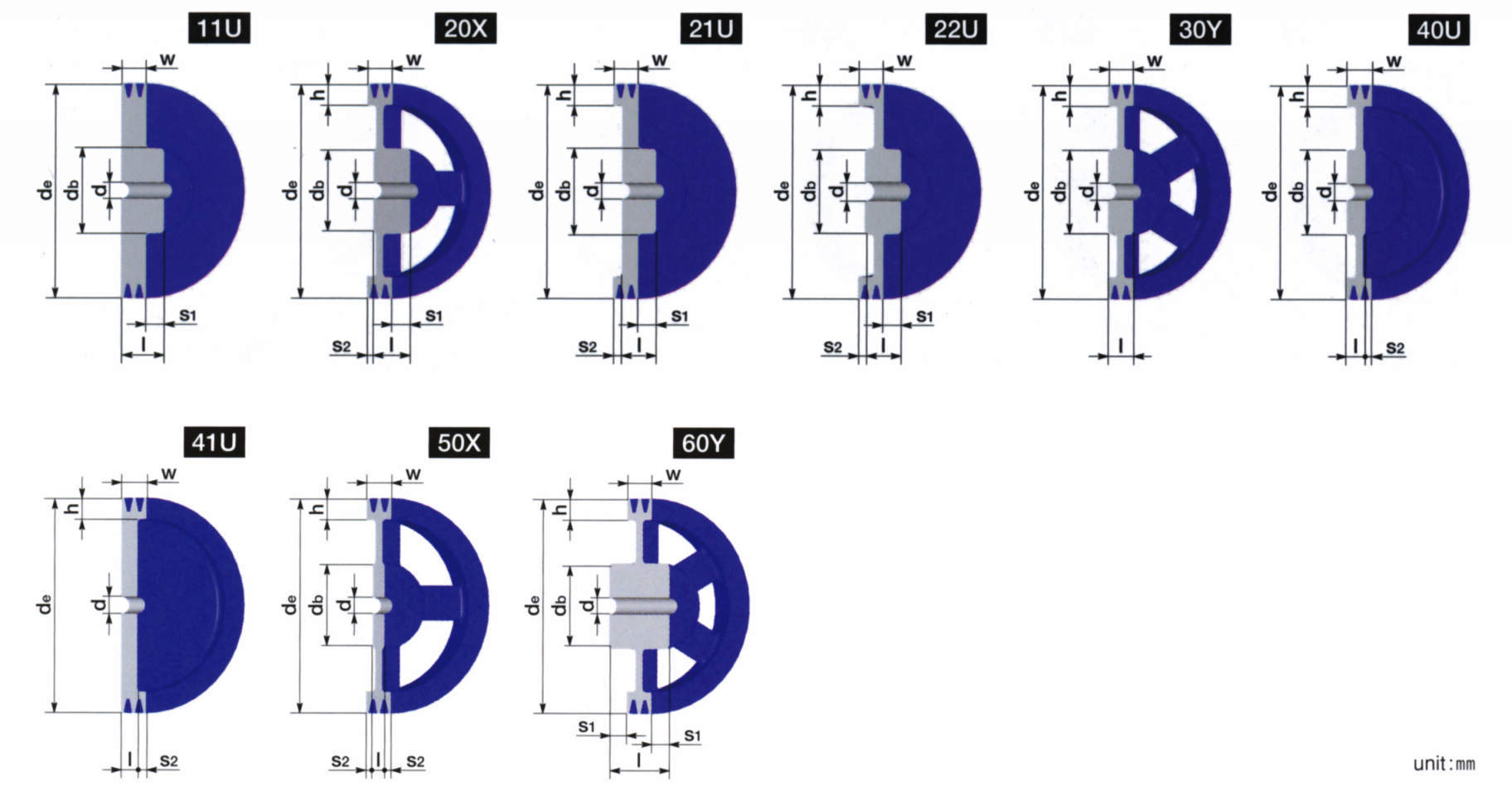

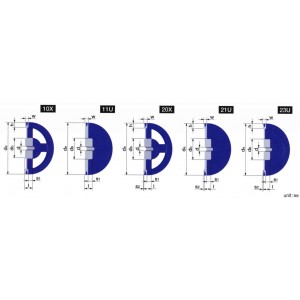

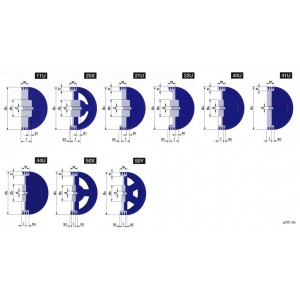

형식	피치경 dp (mm)	피치경 dp (mm)	최대축구멍직경 dmax (mm)	d (아래구멍) (mm)	형상도번	홈갯수
형식	피치경 dp (mm)	피치경 dp (mm)	최대축구멍직경 dmax (mm)	d (아래구멍) (mm)	형상도번	홈갯수
2-A-1	41.8	50.8	14	-	11U	1
2 1/2-A-1	54.5	63.5	21	-	11U	1
3-A-1	67.2	76.2	24	-	21U	1
3 1/2-A-1	79.9	88.9	24	-	21U	1
4-A-1	92.6	101.6	27	-	21U	1
4 1/2-A-1	105.3	114.3	28	-	23U	1
5-A-1	118	127	28	-	23U	1
5 1/2-A-1	130.7	139.7	28	-	23U	1
6-A-1	143.4	152.4	28	-	20X	1
6 1/2-A-1	156.1	165.1	29	-	20X	1
7-A-1	168.8	177.8	31	-	20X	1
8-A-1	194.2	203.2	31	-	20X	1
9-A-1	219.6	228.6	31	-	20X	1
10-A-1	245	254	34	-	10X	1
11-A-1	270.4	279.4	34	-	10X	1
12-A-1	295.8	304.8	34	-	10X	1
13-A-1	321.2	330.2	34	-	10X	1
14-A-1	346.6	355.6	38	-	10X	1
15-A-1	372	381	38	-	10X	1
16-A-1	397.4	406.4	39	-	10X	1
18-A-1	448.2	457.2	42	-	10X	1
20-A-1	499	508	42	-	10X	1
2-A-2	41.8	50.8	14	-	11U	2
2 1/2-A-2	54.5	63.5	21	-	11U	2
3-A-2	67.2	76.2	24	-	21U	2
3-A-2F	67.2	76.2	26	-	41U	2
3 1/2-A-2	79.9	88.9	26	-	21U	2
3 1/2-A-2F	79.9	88.9	33	-	41U	2
4-A-2	92.6	101.6	28	-	21U	2
4-A-2F	92.6	101.6	40	-	41U	2
4 1/2-A-2	105.3	114.3	32	-	21U	2
4 1/2-A-2F	105.3	114.3	47	-	41U	2
5-A-2	118	127	32	-	22U	2
5-A-2F	118	127	32	-	40U	2
5 1/2-A-2	130.7	139.7	35	-	22U	2
5 1/2-A-2F	130.7	139.7	35	-	40U	2
6-A-2	143.4	152.4	35	-	22U	2
6-A-2F	143.4	152.4	35	-	40U	2
6 1/2-A-2	156.1	165.1	35	-	22U	2
6 1/2-A-2F	156.1	165.1	35	-	40U	2
7-A-2	168.8	177.8	38	-	20X	2
7-A-2F	168.8	177.8	38	-	50X	2
8-A-2	194.2	203.2	38	-	20X	2
8-A-2F	194.2	203.2	38	-	50X	2
9-A-2	219.6	228.6	38	-	20X	2
9-A-2F	219.6	228.6	38	-	50X	2
10-A-2	245	254	38	-	20X	2
10-A-2F	245	254	38	-	50X	2
11-A-2	270.4	279.4	42	-	20X	2
11-A-2F	270.4	279.4	42	-	50X	2
12-A-2	295.8	304.8	42	-	20X	2
12-A-2F	295.8	304.8	42	-	50X	2
13-A-2	321.2	330.2	41	-	20X	2
13-A-2F	321.2	330.2	41	-	50X	2
14-A-2	346.6	355.6	43	-	50X	2
15-A-2	372	381	44	-	50X	2
16-A-2	397.4	406.4	44	-	50X	2
18-A-2	448.2	457.2	44	-	30Y	2
20-A-2	499	508	44	-	30Y	2
2 1/2-A-3	54.5	63.5	21	-	11U	3
3-A-3	67.2	76.2	26	-	21U	3
3-A-3F	67.2	76.2	26	-	41U	3
3 1/2-A-3	79.9	88.9	28	-	21U	3
3 1/2-A-3F	79.9	88.9	33	-	41U	3
4-A-3	92.6	101.6	32	-	21U	3
4-A-3F	92.6	101.6	40	-	41U	3
4 1/2-A-3	105.3	114.3	32	-	21U	3
4 1/2-A-3F	105.3	114.3	47	-	41U	3
5-A-3	118	127	33	-	22U	3
5-A-3F	118	127	33	-	44U	3
5 1/2-A-3	130.7	139.7	35	-	22U	3
6-A-3	143.4	152.4	35	-	22U	3
6-A-3F	143.4	152.4	35	-	40U	3
6 1/2-A-3	156.1	165.1	35	-	22U	3
6 1/2-A-3F	156.1	165.1	35	-	40U	3
7-A-3	168.8	177.8	42	-	20X	3
8-A-3	194.2	203.2	42	-	20X	3
8-A-3F	194.2	203.2	42	-	50X	3
9-A-3	219.6	228.6	42	-	20X	3
10-A-3	245	254	42	-	20X	3
10-A-3F	245	254	42	-	50X	3
11-A-3	270.4	279.4	42	-	20X	3
12-A-3	295.8	304.8	42	-	20X	3
13-A-3	321.2	330.2	44	-	20X	3
14-A-3	346.6	355.6	44	-	50X	3
15-A-3	372	381	48	-	50X	3
16-A-3	397.4	406.4	48	-	50Y	3
18-A-3	448.2	457.2	48	-	50Y	3
20-A-3	499	508	48	-	50Y	3

형식	허브(mm)	허브(mm)	허브(mm)	허브(mm)	림(mm)	림(mm)	관성모멘트 (kg · m2)
형식	d b	l	s1	s2	w	h(0～+2)	관성모멘트 (kg · m2)
2-A-1	37	33	13	-	20	-	0.0000735
2 1/2-A-1	41	36	16	-	20	-	0.000179
3-A-1	44	24	17	13	20	15	0.000325
3 1/2-A-1	44	24	19	15	20	15	0.000545
4-A-1	48	28	19	11	20	15	0.000971
4 1/2-A-1	50	28	15	7	20	15	0.00139
5-A-1	50	30	17	7	20	15	0.00208
5 1/2-A-1	50	30	17	7	20	15	0.00294
6-A-1	50	30	12	2	20	15	0.00341
6 1/2-A-1	52	30	12	2	20	15	0.00452
7-A-1	55	30	12	2	20	15	0.00598
8-A-1	55	30	12	2	20	15	0.00931
9-A-1	55	30	12	2	20	15	0.0136
10-A-1	61	32	12	-	20	15	0.0194
11-A-1	61	32	12	-	20	15	0.0265
12-A-1	61	32	12	-	20	15	0.0352
13-A-1	61	35	15	-	20	15	0.0465
14-A-1	68	35	15	-	20	15	0.0589
15-A-1	68	37	17	-	20	15	0.0738
16-A-1	70	37	17	-	20	15	0.0911
18-A-1	76	37	17	-	20	15	0.133
20-A-1	76	37	17	-	20	15	0.19
2-A-2	37	58	22	-	36	-	0.000122
2 1/2-A-2	43	55	19	-	36	-	0.000292
3-A-2	44	30	19	25	36	15	0.000512
3-A-2F	-	24	-	12	36	15	0.000503
3 1/2-A-2	47	30	19	25	36	15	0.000913
3 1/2-A-2F	-	24	-	12	36	15	0.00096
4-A-2	50	30	19	25	36	15	0.00151
4-A-2F	-	24	-	12	36	15	0.00167
4 1/2-A-2	57	30	19	25	36	15	0.00239
4 1/2-A-2F	-	24	-	12	36	15	0.00273
5-A-2	57	30	19	25	36	15	0.00334
5-A-2F	57	30	-	6	36	15	0.00334
5 1/2-A-2	63	30	19	25	36	15	0.00479
5 1/2-A-2F	63	30	-	6	36	15	0.00479
6-A-2	63	30	19	25	36	15	0.00652
6-A-2F	63	30	-	6	36	15	0.00652
6 1/2-A-2	63	30	19	25	36	15	0.00868
6 1/2-A-2F	63	30	-	6	36	15	0.00868
7-A-2	69	38	10	8	36	15	0.01
7-A-2F	69	32	-	2	36	15	0.00994
8-A-2	69	38	10	8	36	15	0.0156
8-A-2F	69	32	-	2	36	15	0.0155
9-A-2	69	38	8	6	36	15	0.0228
9-A-2F	69	33	-	1.5	36	15	0.0227
10-A-2	69	38	8	6	36	15	0.0321
10-A-2F	69	33	-	1.5	36	15	0.032
11-A-2	75	38	8	6	36	15	0.0445
11-A-2F	75	34	-	1	36	15	0.0444
12-A-2	75	36	6	6	36	15	0.0585
12-A-2F	75	34	-	1	36	15	0.0585
13-A-2	74	36	6	6	36	15	0.0757
13-A-2F	74	34	-	1	36	15	0.0756
14-A-2	77	35	-	0.5	36	15	0.0958
15-A-2	80	35	-	0.5	36	15	0.119
16-A-2	80	35	-	0.5	36	15	0.146
18-A-2	80	36	-	-	36	15	0.228
20-A-2	80	36	-	-	36	15	0.321
2 1/2-A-3	47	71	19	-	52	-	0.00041
3-A-3	48	32	19	39	52	15	0.000709
3-A-3F	-	32	-	20	52	15	0.000699
3 1/2-A-3	50	32	19	39	52	15	0.00125
3 1/2-A-3F	-	32	-	20	52	15	0.00133
4-A-3	57	32	19	39	52	15	0.00209
4-A-3F	-	32	-	20	52	15	0.00231
4 1/2-A-3	57	32	19	39	52	15	0.00321
4 1/2-A-3F	-	32	-	20	52	15	0.00377
5-A-3	59	32	19	39	52	15	0.00434
5-A-3F	59	32	-	20	52	15	0.00434
5 1/2-A-3	63	32	19	39	52	15	0.00612
6-A-3	63	32	19	39	52	15	0.00855
6-A-3F	63	32	-	20	52	15	0.00855
6 1/2-A-3	63	32	19	39	52	15	0.0111
6 1/2-A-3F	63	37	-	15	52	15	0.0112
7-A-3	75	52	12	12	52	15	0.0141
8-A-3	75	52	12	12	52	15	0.0214
8-A-3F	75	42	-	5	52	15	0.0212
9-A-3	75	50	10	12	52	15	0.0313
10-A-3	75	50	10	12	52	15	0.0439
10-A-3F	75	42	-	5	52	15	0.0437
11-A-3	75	50	10	12	52	15	0.0594
12-A-3	75	50	8	10	52	15	0.0783
13-A-3	80	50	8	10	52	15	0.102
14-A-3	80	42	-	5	52	15	0.13
15-A-3	86	42	-	5	52	15	0.162
16-A-3	86	42	-	5	52	15	0.207
18-A-3	86	42	-	5	52	15	0.301
20-A-3	86	44	-	4	52	15	0.423

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량 (kg)	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량 (kg)	견적의뢰 및 주문
2-A-1	P	8,580	-	-	-	-	견적의뢰 / 주문
2 1/2-A-1	P	11,880	-	-	-	1	견적의뢰 / 주문
3-A-1	P	14,080	-	-	-	1	견적의뢰 / 주문
3 1/2-A-1	P	17,380	-	-	-	1	견적의뢰 / 주문
4-A-1	P	20,020	-	-	-	1	견적의뢰 / 주문
4 1/2-A-1	P	25,520	-	-	-	1	견적의뢰 / 주문
5-A-1	P	29,480	-	-	-	1	견적의뢰 / 주문
5 1/2-A-1	P	31,680	-	-	-	1	견적의뢰 / 주문
6-A-1	P	31,900	-	-	-	1	견적의뢰 / 주문
6 1/2-A-1	P	34,100	-	-	-	1	견적의뢰 / 주문
7-A-1	P	37,180	-	-	-	2	견적의뢰 / 주문
8-A-1	P	42,240	-	-	-	2	견적의뢰 / 주문
9-A-1	P	46,420	-	-	-	2	견적의뢰 / 주문
10-A-1	P	54,560	-	-	-	2	견적의뢰 / 주문
11-A-1	P	62,260	-	-	-	3	견적의뢰 / 주문
12-A-1	P	68,200	-	-	-	3	견적의뢰 / 주문
13-A-1	P	79,200	-	-	-	3	견적의뢰 / 주문
14-A-1	P	86,680	-	-	-	4	견적의뢰 / 주문
15-A-1	P	100,320	-	-	-	4	견적의뢰 / 주문
16-A-1	P	109,340	-	-	-	4	견적의뢰 / 주문
18-A-1	P	128,700	-	-	-	5	견적의뢰 / 주문
20-A-1	P	155,100	-	-	-	6	견적의뢰 / 주문
2-A-2	P	13,420	-	-	-	1	견적의뢰 / 주문
2 1/2-A-2	P	18,700	-	-	-	1	견적의뢰 / 주문
3-A-2	P	20,020	-	-	-	1	견적의뢰 / 주문
3-A-2F	P	20,020	-	-	-	1	견적의뢰 / 주문
3 1/2-A-2	P	26,620	-	-	-	1	견적의뢰 / 주문
3 1/2-A-2F	P	27,280	-	-	-	1	견적의뢰 / 주문
4-A-2	P	33,000	-	-	-	1	견적의뢰 / 주문
4-A-2F	P	33,660	-	-	-	1	견적의뢰 / 주문
4 1/2-A-2	P	40,260	-	-	-	2	견적의뢰 / 주문
4 1/2-A-2F	P	41,360	-	-	-	2	견적의뢰 / 주문
5-A-2	P	42,460	-	-	-	2	견적의뢰 / 주문
5-A-2F	P	42,460	-	-	-	2	견적의뢰 / 주문
5 1/2-A-2	P	47,080	-	-	-	2	견적의뢰 / 주문
5 1/2-A-2F	P	47,960	-	-	-	2	견적의뢰 / 주문
6-A-2	P	51,260	-	-	-	2	견적의뢰 / 주문
6-A-2F	P	52,800	-	-	-	2	견적의뢰 / 주문
6 1/2-A-2	P	55,440	-	-	-	3	견적의뢰 / 주문
6 1/2-A-2F	P	55,440	-	-	-	3	견적의뢰 / 주문
7-A-2	P	56,540	-	-	-	3	견적의뢰 / 주문
7-A-2F	P	58,520	-	-	-	3	견적의뢰 / 주문
8-A-2	P	70,840	-	-	-	3	견적의뢰 / 주문
8-A-2F	P	73,260	-	-	-	3	견적의뢰 / 주문
9-A-2	P	75,460	-	-	-	3	견적의뢰 / 주문
9-A-2F	P	77,660	-	-	-	3	견적의뢰 / 주문
10-A-2	P	84,700	-	-	-	4	견적의뢰 / 주문
10-A-2F	P	87,340	-	-	-	4	견적의뢰 / 주문
11-A-2	P	90,860	-	-	-	4	견적의뢰 / 주문
11-A-2F	P	93,280	-	-	-	4	견적의뢰 / 주문
12-A-2	P	99,220	-	-	-	5	견적의뢰 / 주문
12-A-2F	P	102,520	-	-	-	5	견적의뢰 / 주문
13-A-2	P	115,500	-	-	-	5	견적의뢰 / 주문
13-A-2F	P	119,900	-	-	-	5	견적의뢰 / 주문
14-A-2	P	128,700	-	-	-	6	견적의뢰 / 주문
15-A-2	P	134,200	-	-	-	6	견적의뢰 / 주문
16-A-2	P	151,800	-	-	-	6	견적의뢰 / 주문
18-A-2	P	183,700	-	-	-	8	견적의뢰 / 주문
20-A-2	P	207,900	-	-	-	9	견적의뢰 / 주문
2 1/2-A-3	P	24,420	-	-	-	1	견적의뢰 / 주문
3-A-3	P	26,400	-	-	-	1	견적의뢰 / 주문
3-A-3F	P	28,160	-	-	-	1	견적의뢰 / 주문
3 1/2-A-3	P	34,760	-	-	-	1	견적의뢰 / 주문
3 1/2-A-3F	P	34,760	-	-	-	1	견적의뢰 / 주문
4-A-3	P	45,320	-	-	-	2	견적의뢰 / 주문
4-A-3F	P	46,420	-	-	-	2	견적의뢰 / 주문
4 1/2-A-3	P	49,940	-	-	-	2	견적의뢰 / 주문
4 1/2-A-3F	P	52,140	-	-	-	2	견적의뢰 / 주문
5-A-3	P	52,580	-	-	-	2	견적의뢰 / 주문
5-A-3F	P	53,020	-	-	-	2	견적의뢰 / 주문
5 1/2-A-3	P	59,620	-	-	-	2	견적의뢰 / 주문
6-A-3	P	69,520	-	-	-	3	견적의뢰 / 주문
6-A-3F	P	69,520	-	-	-	3	견적의뢰 / 주문
6 1/2-A-3	P	74,140	-	-	-	3	견적의뢰 / 주문
6 1/2-A-3F	P	75,020	-	-	-	3	견적의뢰 / 주문
7-A-3	P	79,200	-	-	-	4	견적의뢰 / 주문
8-A-3	P	88,000	-	-	-	4	견적의뢰 / 주문
8-A-3F	P	88,000	-	-	-	4	견적의뢰 / 주문
9-A-3	P	96,580	-	-	-	5	견적의뢰 / 주문
10-A-3	P	116,600	-	-	-	5	견적의뢰 / 주문
10-A-3F	P	117,700	-	-	-	5	견적의뢰 / 주문
11-A-3	P	127,600	-	-	-	6	견적의뢰 / 주문
12-A-3	P	140,800	-	-	-	6	견적의뢰 / 주문
13-A-3	P	172,700	-	-	-	7	견적의뢰 / 주문
14-A-3	P	176,000	-	-	-	7	견적의뢰 / 주문
15-A-3	P	191,400	-	-	-	8	견적의뢰 / 주문
16-A-3	P	202,400	-	-	-	9	견적의뢰 / 주문
18-A-3	P	246,400	-	-	-	10	견적의뢰 / 주문
20-A-3	P	259,600	-	-	-	12	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
