슬라이드웨이

NV 슬라이드웨이

일본베어링(주) ( NIPPON BEARING )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


40건 중 1~40건 표시

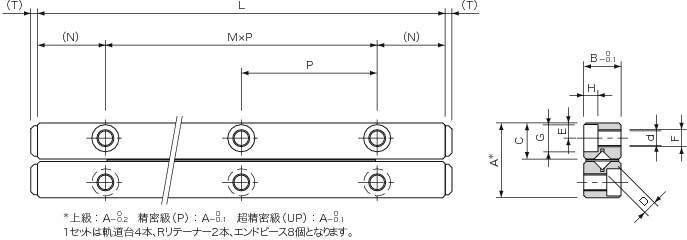

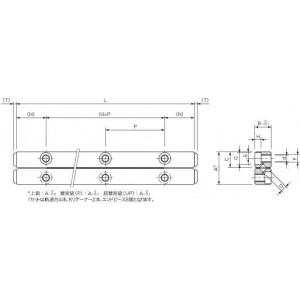

형식	스트로크 ST (mm)	롤러직경 D (mm)	롤러수 Z	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)
형식	스트로크 ST (mm)	롤러직경 D (mm)	롤러수 Z	L	A	B	C	M×P	N
NV2030-5Z	18	2	5	30	12	6	5.7	1×15	7.5
NV2045-9Z	25	2	9	45	12	6	5.7	2×15	7.5
NV2060-15Z	30	2	15	60	12	6	5.7	3×15	7.5
NV2075-19Z	40	2	19	75	12	6	5.7	4×15	7.5
NV2090-23Z	50	2	23	90	12	6	5.7	5×15	7.5
NV2105-27Z	65	2	27	105	12	6	5.7	6×15	7.5
NV2120-33Z	70	2	33	120	12	6	5.7	7×15	7.5
NV2135-37Z	80	2	37	135	12	6	5.7	8×15	7.5
NV2150-41Z	90	2	41	150	12	6	5.7	9×15	7.5
NV2165-47Z	95	2	47	165	12	6	5.7	10×15	7.5
NV2180-51Z	100	2	51	180	12	6	5.7	11×15	7.5
NV3050-9Z	25	3	9	50	18	8	8.65	1×25	12.5
NV3075-13Z	48	3	13	75	18	8	8.65	2×25	12.5
NV3100-19Z	60	3	19	100	18	8	8.65	3×25	12.5
NV3125-23Z	83	3	23	125	18	8	8.65	4×25	12.5
NV3150-29Z	90	3	29	150	18	8	8.65	5×25	12.5
NV3175-35Z	103	3	35	175	18	8	8.65	6×25	12.5
NV3200-41Z	113	3	41	200	18	8	8.65	7×25	12.5
NV3225-43Z	150	3	43	225	18	8	8.65	8×25	12.5
NV4080-9Z	60	4	9	80	22	11	10.65	1×40	20
NV4120-17Z	75	4	17	120	22	11	10.65	2×40	20
NV4160-23Z	105	4	23	160	22	11	10.65	3×40	20
NV4200-29Z	130	4	29	200	22	11	10.65	4×40	20
NV4240-37Z	143	4	37	240	22	11	10.65	5×40	20
NV4280-43Z	170	4	43	280	22	11	10.65	6×40	20
NV6100-9Z	63	6	9	100	31	15	15.15	1×50	25
NV6150-15Z	85	6	15	150	31	15	15.15	2×50	25
NV6200-19Z	135	6	19	200	31	15	15.15	3×50	25
NV6250-25Z	158	6	25	250	31	15	15.15	4×50	25
NV6300-31Z	180	6	31	300	31	15	15.15	5×50	25
NV6350-35Z	230	6	35	350	31	15	15.15	6×50	25
NV6400-39Z	275	6	39	400	31	15	15.15	7×50	25
NV9200-13Z	120	9	13	200	44	22	21.5	1×100	50
NV9300-21Z	170	9	21	300	44	22	21.5	2×100	50
NV9400-29Z	220	9	29	400	44	22	21.5	3×100	50
NV9500-35Z	300	9	35	500	44	22	21.5	4×100	50
NV12300-15Z	180	12	15	300	58	28	28.5	2×100	50
NV12400-21Z	230	12	21	400	58	28	28.5	3×100	50
NV12500-27Z	280	12	27	500	58	28	28.5	4×100	50
NV12600-31Z	380	12	31	600	58	28	28.5	5×100	50

형식	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	기본동 정격하중 C(N)	기본정 정격하중 C0(N)	허용하중 F (N)
형식	E	F	d	G	H	T	기본동 정격하중 C(N)	기본정 정격하중 C0(N)	허용하중 F (N)
NV2030-5Z	2.5	M3	2.55	4.4	2	2	1360	1520	500
NV2045-9Z	2.5	M3	2.55	4.4	2	2	2330	3050	1010
NV2060-15Z	2.5	M3	2.55	4.4	2	2	3990	6110	2030
NV2075-19Z	2.5	M3	2.55	4.4	2	2	4740	7630	2540
NV2090-23Z	2.5	M3	2.55	4.4	2	2	5460	9160	3050
NV2105-27Z	2.5	M3	2.55	4.4	2	2	6160	10600	3560
NV2120-33Z	2.5	M3	2.55	4.4	2	2	6830	12200	4070
NV2135-37Z	2.5	M3	2.55	4.4	2	2	7490	13700	4580
NV2150-41Z	2.5	M3	2.55	4.4	2	2	8130	15200	5090
NV2165-47Z	2.5	M3	2.55	4.4	2	2	9370	18300	6110
NV2180-51Z	2.5	M3	2.55	4.4	2	2	9970	19800	6620
NV3050-9Z	3.5	M4	3.3	6	3.1	2	6150	8060	2680
NV3075-13Z	3.5	M4	3.3	6	3.1	2	8440	12100	4030
NV3100-19Z	3.5	M4	3.3	6	3.1	2	12500	20100	6720
NV3125-23Z	3.5	M4	3.3	6	3.1	2	14400	24200	8060
NV3150-29Z	3.5	M4	3.3	6	3.1	2	16300	28200	9410
NV3175-35Z	3.5	M4	3.3	6	3.1	2	19800	36300	12100
NV3200-41Z	3.5	M4	3.3	6	3.1	2	21500	40300	13400
NV3225-43Z	3.5	M4	3.3	6	3.1	2	23200	44300	14700
NV4080-9Z	4.5	M5	4.3	8	4.2	2	12100	15700	5250
NV4120-17Z	4.5	M5	4.3	8	4.2	2	20700	31500	10500
NV4160-23Z	4.5	M5	4.3	8	4.2	2	28500	47200	15700
NV4200-29Z	4.5	M5	4.3	8	4.2	2	32100	55100	18300
NV4240-37Z	4.5	M5	4.3	8	4.2	2	39000	70900	23600
NV4280-43Z	4.5	M5	4.3	8	4.2	2	45600	86600	28800
NV6100-9Z	6	M6	5.2	9.5	5.2	3	29600	37500	12500
NV6150-15Z	6	M6	5.2	9.5	5.2	3	50900	75100	25000
NV6200-19Z	6	M6	5.2	9.5	5.2	3	60600	93900	31300
NV6250-25Z	6	M6	5.2	9.5	5.2	3	69800	112000	37500
NV6300-31Z	6	M6	5.2	9.5	5.2	3	87400	150000	50100
NV6350-35Z	6	M6	5.2	9.5	5.2	3	95800	169000	56300
NV6400-39Z	6	M6	5.2	9.5	5.2	3	104000	187000	62600
NV9200-13Z	9	M8	6.8	10.5	6.2	4	96000	128000	42600
NV9300-21Z	9	M8	6.8	10.5	6.2	4	143000	213000	71100
NV9400-29Z	9	M8	6.8	10.5	6.2	4	186000	298000	99500
NV9500-35Z	9	M8	6.8	10.5	6.2	4	226000	384000	128000
NV12300-15Z	12	M10	8.5	13.5	8.2	4	228000	317000	105000
NV12400-21Z	12	M10	8.5	13.5	8.2	4	271000	396000	132000
NV12500-27Z	12	M10	8.5	13.5	8.2	4	352000	555000	185000
NV12600-31Z	12	M10	8.5	13.5	8.2	4	391000	635000	211000

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
NV2030-5Z	P	견적	-	-	-	33	견적의뢰 / 주문
NV2045-9Z	P	견적	-	-	-	49	견적의뢰 / 주문
NV2060-15Z	P	견적	-	-	-	62	견적의뢰 / 주문
NV2075-19Z	P	견적	-	-	-	74	견적의뢰 / 주문
NV2090-23Z	P	견적	-	-	-	91	견적의뢰 / 주문
NV2105-27Z	P	견적	-	-	-	103	견적의뢰 / 주문
NV2120-33Z	P	견적	-	-	-	120	견적의뢰 / 주문
NV2135-37Z	P	견적	-	-	-	132	견적의뢰 / 주문
NV2150-41Z	P	견적	-	-	-	149	견적의뢰 / 주문
NV2165-47Z	P	견적	-	-	-	161	견적의뢰 / 주문
NV2180-51Z	P	견적	-	-	-	174	견적의뢰 / 주문
NV3050-9Z	P	견적	-	-	-	97	견적의뢰 / 주문
NV3075-13Z	P	견적	-	-	-	140	견적의뢰 / 주문
NV3100-19Z	P	견적	-	-	-	192	견적의뢰 / 주문
NV3125-23Z	P	견적	-	-	-	245	견적의뢰 / 주문
NV3150-29Z	P	견적	-	-	-	290	견적의뢰 / 주문
NV3175-35Z	P	견적	-	-	-	337	견적의뢰 / 주문
NV3200-41Z	P	견적	-	-	-	385	견적의뢰 / 주문
NV3225-43Z	P	견적	-	-	-	434	견적의뢰 / 주문
NV4080-9Z	P	견적	-	-	-	265	견적의뢰 / 주문
NV4120-17Z	P	견적	-	-	-	400	견적의뢰 / 주문
NV4160-23Z	P	견적	-	-	-	530	견적의뢰 / 주문
NV4200-29Z	P	견적	-	-	-	660	견적의뢰 / 주문
NV4240-37Z	P	견적	-	-	-	800	견적의뢰 / 주문
NV4280-43Z	P	견적	-	-	-	930	견적의뢰 / 주문
NV6100-9Z	P	견적	-	-	-	650	견적의뢰 / 주문
NV6150-15Z	P	견적	-	-	-	970	견적의뢰 / 주문
NV6200-19Z	P	견적	-	-	-	1,300	견적의뢰 / 주문
NV6250-25Z	P	견적	-	-	-	1,620	견적의뢰 / 주문
NV6300-31Z	P	견적	-	-	-	1,940	견적의뢰 / 주문
NV6350-35Z	P	견적	-	-	-	2,360	견적의뢰 / 주문
NV6400-39Z	P	견적	-	-	-	2,780	견적의뢰 / 주문
NV9200-13Z	P	견적	-	-	-	2,720	견적의뢰 / 주문
NV9300-21Z	P	견적	-	-	-	4,080	견적의뢰 / 주문
NV9400-29Z	P	견적	-	-	-	5,440	견적의뢰 / 주문
NV9500-35Z	P	견적	-	-	-	6,790	견적의뢰 / 주문
NV12300-15Z	P	견적	-	-	-	6,770	견적의뢰 / 주문
NV12400-21Z	P	견적	-	-	-	9,040	견적의뢰 / 주문
NV12500-27Z	P	견적	-	-	-	11,300	견적의뢰 / 주문
NV12600-31Z	P	견적	-	-	-	13,560	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
