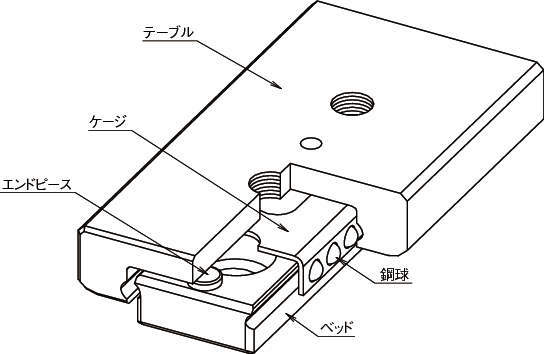

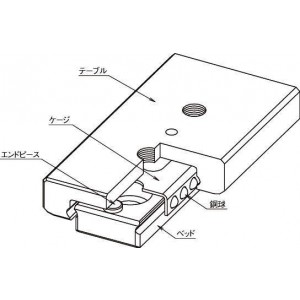

SYBS 미니츄어슬라이드
일본베어링(주) ( NIPPON BEARING )
|
|
| 11건 중 1~11건 표시 | |

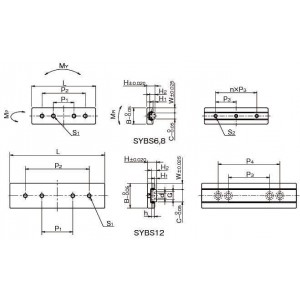

| 형식 | 조립치수 | 조립치수 | 조립치수 | 有? 스트로크 (mm) | 테이블치수 | 테이블치수 | 테이블치수 | 테이블치수 | 테이블치수 | 테이블치수 |
| 형식 | H (mm) | W (mm) | H1 (mm) | 有? 스트로크 (mm) | B (mm) | L (mm) | P1 (mm) | P2 (mm) | S1 (mm) | S1최대깊이 (mm) |
| SYBS6-13 | 3.2 | 2 | 0.7 | 5 | 6 | 13 | 6 | - | M1.4 | 0.5 |
| SYBS6-21 | 3.2 | 2 | 0.7 | 12 | 6 | 21 | 10 | - | M1.4 | 0.5 |
| SYBS8-11 | 4 | 2.5 | 1 | 4 | 8 | 11 | 5.5 | - | M2 | 0.7 |
| SYBS8-21 | 4 | 2.5 | 1 | 12 | 8 | 21 | 10 | - | M2 | 0.7 |
| SYBS8-31 | 4 | 2.5 | 1 | 18 | 8 | 31 | 10 | 21 | M2 | 0.7 |
| SYBS12-23 | 4.5 | 3 | 1 | 12 | 12 | 23 | 8 | - | M2 | 1.2 |
| SYBS12-31 | 4.5 | 3 | 1 | 18 | 12 | 31 | 15 | - | M2 | 1.2 |
| SYBS12-46 | 4.5 | 3 | 1 | 28 | 12 | 46 | 15 | 31 | M2 | 1.2 |
| SYBS17-23 | 8 | 5 | 1.5 | 14 | 17 | 23 | 10 | - | M2 | 3 |
| SYBS17-31 | 8 | 5 | 1.5 | 19 | 17 | 31 | 20 | - | M2 | 3 |
| SYBS17-46 | 8 | 5 | 1.5 | 29 | 17 | 46 | 30 | - | M2 | 3 |
| 형식 | 베드치수 | 베드치수 | 베드치수 | 베드치수 | 베드치수 | 베드치수 | 베드치수 |
| 형식 | H2 (mm) | C (mm) | d×G×h (mm) | S2 (mm) | P3 (mm) | n (mm) | P4 (mm) |
| SYBS6-13 | 2 | 2 | - | M1 | 7 | 1 | - |
| SYBS6-21 | 2 | 2 | - | M1 | 7 | 2 | - |
| SYBS8-11 | 2.6 | 3 | - | M1.6 | 5 | 1 | - |
| SYBS8-21 | 2.6 | 3 | - | M1.6 | 10 | 1 | - |
| SYBS8-31 | 2.6 | 3 | - | M1.6 | 10 | 2 | - |
| SYBS12-23 | 2.6 | 6 | 2.4×4×1.5 | - | 15 | 1 | - |
| SYBS12-31 | 2.6 | 6 | 2.4×4×1.5 | - | 15 | 1 | - |
| SYBS12-46 | 2.6 | 6 | 2.4×4×1.5 | - | 20 | - | 30 |
| SYBS17-23 | 4.7 | 7 | 2.4×4.2×2.3 | - | 15 | - | - |
| SYBS17-31 | 4.7 | 7 | 2.4×4.2×2.3 | - | 15 | - | - |
| SYBS17-46 | 4.7 | 7 | 2.4×4.2×2.3 | - | 20 | - | 30 |
| 형식 | 기본동정격하중 C (N) | 기본정정격하중 C0 (N) | 허용하중 F (N) | 정적허용모멘트 | 정적허용모멘트 | 정적허용모멘트 |
| 형식 | 기본동정격하중 C (N) | 기본정정격하중 C0 (N) | 허용하중 F (N) | MP (N · m) | MY (N · m) | MR (N · m) |
| SYBS6-13 | 154 | 180 | 60.1 | 0.21 | 0.25 | 0.21 |
| SYBS6-21 | 229 | 315 | 105 | 0.57 | 0.69 | 0.37 |
| SYBS8-11 | 201 | 211 | 70.4 | 0.23 | 0.28 | 0.35 |
| SYBS8-21 | 368 | 493 | 164 | 1.02 | 1.22 | 0.83 |
| SYBS8-31 | 473 | 704 | 234 | 1.97 | 2.35 | 1.19 |
| SYBS12-23 | 404 | 563 | 187 | 1.3 | 1.55 | 1.8 |
| SYBS12-31 | 473 | 704 | 234 | 1.97 | 2.35 | 2.25 |
| SYBS12-46 | 658 | 1120 | 375 | 4.8 | 5.72 | 3.6 |
| SYBS17-23 | 775 | 888 | 296 | 2.09 | 2.49 | 3.33 |
| SYBS17-31 | 984 | 1240 | 414 | 3.8 | 4.53 | 4.66 |
| SYBS17-46 | 1350 | 1950 | 651 | 8.75 | 10.4 | 7.32 |
| 형식 | 단위 | 판매정가 (원) | 기준납기 | 기준납기 | 기준납기 | 질량 (g) | 견적의뢰 및 주문 |
| 형식 | 단위 | 판매정가 (원) | 유통재고 | 메이커재고 | 아린재고 | 질량 (g) | 견적의뢰 및 주문 |
| SYBS6-13 | P | 198,000 | - | - | - | 1 | 견적의뢰 / 주문 |
| SYBS6-21 | P | 215,600 | - | - | - | 2 | 견적의뢰 / 주문 |
| SYBS8-11 | P | 171,600 | - | - | - | 2 | 견적의뢰 / 주문 |
| SYBS8-21 | P | 184,800 | - | - | - | 4 | 견적의뢰 / 주문 |
| SYBS8-31 | P | 200,200 | - | - | - | 6 | 견적의뢰 / 주문 |
| SYBS12-23 | P | 187,000 | - | - | - | 8 | 견적의뢰 / 주문 |
| SYBS12-31 | P | 200,200 | - | - | - | 10 | 견적의뢰 / 주문 |
| SYBS12-46 | P | 220,000 | - | - | - | 15 | 견적의뢰 / 주문 |
| SYBS17-23 | P | 220,000 | - | - | - | 19 | 견적의뢰 / 주문 |
| SYBS17-31 | P | 238,700 | - | - | - | 26 | 견적의뢰 / 주문 |
| SYBS17-46 | P | 269,500 | - | - | - | 38 | 견적의뢰 / 주문 |
 |
