상품 상세보기 : SM형 슬라이드부시(더블) - SMF-W-E 슬라이드부시(더블·원형플랜지형·돌출붙이)

HOME > 직동기기 > 부시 > 슬라이드부시 > SM형 슬라이드부시(더블) > SMF-W-E 슬라이드부시(더블·원형플랜지형·돌출붙이)

SM형 슬라이드부시(더블)

SMF-W-E 슬라이드부시(더블·원형플랜지형·돌출붙이)

일본베어링(주) ( NIPPON BEARING )

공통사양

캐드자료

카탈로그

관련이미지

상세사양


44건 중 1~44건 표시

형식	본체재질	리테이너재질	씰의종류	축경 (mm)	볼조열	기본동 정격하중 C(N)	기본정 정격하중 C0(N)
형식	본체재질	리테이너재질	씰의종류	축경 (mm)	볼조열	기본동 정격하중 C(N)	기본정 정격하중 C0(N)
SMF6WUU-E	스틸	스틸	양쪽씰	6	4	323	530
SMF8WUU-E	스틸	스틸	양쪽씰	8	4	431	784
SMF10WUU-E	스틸	스틸	양쪽씰	10	4	588	1100
SMF12WUU-E	스틸	스틸	양쪽씰	12	4	813	1570
SMF13WUU-E	스틸	스틸	양쪽씰	13	4	813	1570
SMF16WUU-E	스틸	스틸	양쪽씰	16	4	1230	2350
SMF20WUU-E	스틸	스틸	양쪽씰	20	5	1400	2740
SMF25WUU-E	스틸	스틸	양쪽씰	25	6	1560	3140
SMF30WUU-E	스틸	스틸	양쪽씰	30	6	2490	5490
SMF35WUU-E	스틸	스틸	양쪽씰	35	6	2650	6270
SMF40WUU-E	스틸	스틸	양쪽씰	40	6	3430	8040
SMF50WUU-E	스틸	스틸	양쪽씰	50	6	6080	15900
SMF60WUU-E	스틸	스틸	양쪽씰	60	6	7550	20000
SMF6GWUU-E	스틸	수지	양쪽씰	6	4	323	530
SMF8GWUU-E	스틸	수지	양쪽씰	8	4	431	784
SMF10GWUU-E	스틸	수지	양쪽씰	10	4	588	1100
SMF12GWUU-E	스틸	수지	양쪽씰	12	4	813	1570
SMF13GWUU-E	스틸	수지	양쪽씰	13	4	813	1570
SMF16GWUU-E	스틸	수지	양쪽씰	16	4	1230	2350
SMF20GWUU-E	스틸	수지	양쪽씰	20	5	1400	2740
SMF25GWUU-E	스틸	수지	양쪽씰	25	6	1560	3140
SMF30GWUU-E	스틸	수지	양쪽씰	30	6	2490	5490
SMF35GWUU-E	스틸	수지	양쪽씰	35	6	2650	6270
SMF40GWUU-E	스틸	수지	양쪽씰	40	6	3430	8040
SMF50GWUU-E	스틸	수지	양쪽씰	50	6	6080	15900
SMF60GWUU-E	스틸	수지	양쪽씰	60	6	7550	20000
SMSF6WUU-E	스테인레스	스테인레스	양쪽씰	6	4	323	530
SMSF8WUU-E	스테인레스	스테인레스	양쪽씰	8	4	431	784
SMSF10WUU-E	스테인레스	스테인레스	양쪽씰	10	4	588	1100
SMSF12WUU-E	스테인레스	스테인레스	양쪽씰	12	4	813	1570
SMSF13WUU-E	스테인레스	스테인레스	양쪽씰	13	4	813	1570
SMSF16WUU-E	스테인레스	스테인레스	양쪽씰	16	4	1230	2350
SMSF20WUU-E	스테인레스	스테인레스	양쪽씰	20	5	1400	2740
SMSF25WUU-E	스테인레스	스테인레스	양쪽씰	25	6	1560	3140
SMSF30WUU-E	스테인레스	스테인레스	양쪽씰	30	6	2490	5490
SMSF6GWUU-E	스테인레스	수지	양쪽씰	6	4	323	530
SMSF8GWUU-E	스테인레스	수지	양쪽씰	8	4	431	784
SMSF10GWUU-E	스테인레스	수지	양쪽씰	10	4	588	1100
SMSF12GWUU-E	스테인레스	수지	양쪽씰	12	4	813	1570
SMSF13GWUU-E	스테인레스	수지	양쪽씰	13	4	813	1570
SMSF16GWUU-E	스테인레스	수지	양쪽씰	16	4	1230	2350
SMSF20GWUU-E	스테인레스	수지	양쪽씰	20	5	1400	2740
SMSF25GWUU-E	스테인레스	수지	양쪽씰	25	6	1560	3140
SMSF30GWUU-E	스테인레스	수지	양쪽씰	30	6	2490	5490

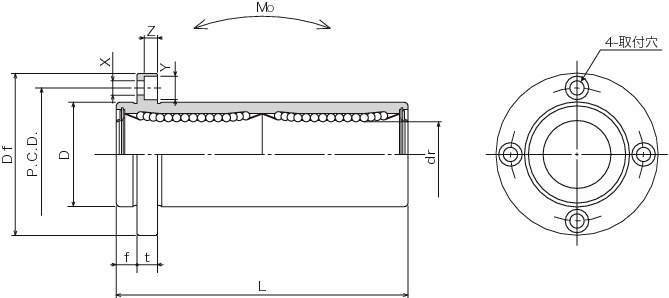

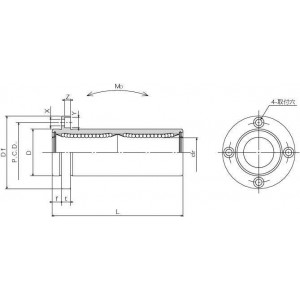

형식	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)	주요치수(mm)
형식	dr	D	L	f	Df	t	P.C.D.	X	Y	Z
SMF6WUU-E	6	12	35	5	28	5	20	3.5	6	3.1
SMF8WUU-E	8	15	45	5	32	5	24	3.5	6	3.1
SMF10WUU-E	10	19	55	6	40	6	29	4.5	7.5	4.1
SMF12WUU-E	12	21	57	6	42	6	32	4.5	7.5	4.1
SMF13WUU-E	13	23	61	6	43	6	33	4.5	7.5	4.1
SMF16WUU-E	16	28	70	6	48	6	38	4.5	7.5	4.1
SMF20WUU-E	20	32	80	8	54	8	43	5.5	9	5.1
SMF25WUU-E	25	40	112	8	62	8	51	5.5	9	5.1
SMF30WUU-E	30	45	123	10	74	10	60	6.6	11	6.1
SMF35WUU-E	35	52	135	10	82	10	67	6.6	11	6.1
SMF40WUU-E	40	60	151	13	96	13	78	9	14	8.1
SMF50WUU-E	50	80	192	13	116	13	98	9	14	8.1
SMF60WUU-E	60	90	209	18	134	18	112	11	17	11.1
SMF6GWUU-E	6	12	35	5	28	5	20	3.5	6	3.1
SMF8GWUU-E	8	15	45	5	32	5	24	3.5	6	3.1
SMF10GWUU-E	10	19	55	6	40	6	29	4.5	7.5	4.1
SMF12GWUU-E	12	21	57	6	42	6	32	4.5	7.5	4.1
SMF13GWUU-E	13	23	61	6	43	6	33	4.5	7.5	4.1
SMF16GWUU-E	16	28	70	6	48	6	38	4.5	7.5	4.1
SMF20GWUU-E	20	32	80	8	54	8	43	5.5	9	5.1
SMF25GWUU-E	25	40	112	8	62	8	51	5.5	9	5.1
SMF30GWUU-E	30	45	123	10	74	10	60	6.6	11	6.1
SMF35GWUU-E	35	52	135	10	82	10	67	6.6	11	6.1
SMF40GWUU-E	40	60	151	13	96	13	78	9	14	8.1
SMF50GWUU-E	50	80	192	13	116	13	98	9	14	8.1
SMF60GWUU-E	60	90	209	18	134	18	112	11	17	11.1
SMSF6WUU-E	6	12	35	5	28	5	20	3.5	6	3.1
SMSF8WUU-E	8	15	45	5	32	5	24	3.5	6	3.1
SMSF10WUU-E	10	19	55	6	40	6	29	4.5	7.5	4.1
SMSF12WUU-E	12	21	57	6	42	6	32	4.5	7.5	4.1
SMSF13WUU-E	13	23	61	6	43	6	33	4.5	7.5	4.1
SMSF16WUU-E	16	28	70	6	48	6	38	4.5	7.5	4.1
SMSF20WUU-E	20	32	80	8	54	8	43	5.5	9	5.1
SMSF25WUU-E	25	40	112	8	62	8	51	5.5	9	5.1
SMSF30WUU-E	30	45	123	10	74	10	60	6.6	11	6.1
SMSF6GWUU-E	6	12	35	5	28	5	20	3.5	6	3.1
SMSF8GWUU-E	8	15	45	5	32	5	24	3.5	6	3.1
SMSF10GWUU-E	10	19	55	6	40	6	29	4.5	7.5	4.1
SMSF12GWUU-E	12	21	57	6	42	6	32	4.5	7.5	4.1
SMSF13GWUU-E	13	23	61	6	43	6	33	4.5	7.5	4.1
SMSF16GWUU-E	16	28	70	6	48	6	38	4.5	7.5	4.1
SMSF20GWUU-E	20	32	80	8	54	8	43	5.5	9	5.1
SMSF25GWUU-E	25	40	112	8	62	8	51	5.5	9	5.1
SMSF30GWUU-E	30	45	123	10	74	10	60	6.6	11	6.1

형식	단위	판매정가 (원)	기준납기	기준납기	기준납기	질량	견적의뢰 및 주문
형식	단위	판매정가 (원)	유통재고	메이커재고	아린재고	질량	견적의뢰 및 주문
SMF6WUU-E	P	138,600	-	-	-	-	견적의뢰 / 주문
SMF8WUU-E	P	139,700	-	-	-	-	견적의뢰 / 주문
SMF10WUU-E	P	144,100	-	-	-	-	견적의뢰 / 주문
SMF12WUU-E	P	152,900	-	-	-	-	견적의뢰 / 주문
SMF13WUU-E	P	169,400	-	-	-	-	견적의뢰 / 주문
SMF16WUU-E	P	192,500	-	-	-	-	견적의뢰 / 주문
SMF20WUU-E	P	233,200	-	-	-	-	견적의뢰 / 주문
SMF25WUU-E	P	330,000	-	-	-	-	견적의뢰 / 주문
SMF30WUU-E	P	459,800	-	-	-	-	견적의뢰 / 주문
SMF35WUU-E	P	635,800	-	-	-	-	견적의뢰 / 주문
SMF40WUU-E	P	833,800	-	-	-	-	견적의뢰 / 주문
SMF50WUU-E	P	1,298,000	-	-	-	-	견적의뢰 / 주문
SMF60WUU-E	P	1,859,000	-	-	-	-	견적의뢰 / 주문
SMF6GWUU-E	P	91,520	-	-	-	-	견적의뢰 / 주문
SMF8GWUU-E	P	91,520	-	-	-	-	견적의뢰 / 주문
SMF10GWUU-E	P	94,600	-	-	-	-	견적의뢰 / 주문
SMF12GWUU-E	P	100,760	-	-	-	-	견적의뢰 / 주문
SMF13GWUU-E	P	111,100	-	-	-	-	견적의뢰 / 주문
SMF16GWUU-E	P	126,500	-	-	-	-	견적의뢰 / 주문
SMF20GWUU-E	P	151,800	-	-	-	-	견적의뢰 / 주문
SMF25GWUU-E	P	215,600	-	-	-	-	견적의뢰 / 주문
SMF30GWUU-E	P	303,600	-	-	-	-	견적의뢰 / 주문
SMF35GWUU-E	P	420,200	-	-	-	-	견적의뢰 / 주문
SMF40GWUU-E	P	574,200	-	-	-	-	견적의뢰 / 주문
SMF50GWUU-E	P	822,800	-	-	-	-	견적의뢰 / 주문
SMF60GWUU-E	P	1,364,000	-	-	-	-	견적의뢰 / 주문
SMSF6WUU-E	P	231,000	-	-	-	-	견적의뢰 / 주문
SMSF8WUU-E	P	231,000	-	-	-	-	견적의뢰 / 주문
SMSF10WUU-E	P	239,800	-	-	-	-	견적의뢰 / 주문
SMSF12WUU-E	P	255,200	-	-	-	-	견적의뢰 / 주문
SMSF13WUU-E	P	281,600	-	-	-	-	견적의뢰 / 주문
SMSF16WUU-E	P	321,200	-	-	-	-	견적의뢰 / 주문
SMSF20WUU-E	P	385,000	-	-	-	-	견적의뢰 / 주문
SMSF25WUU-E	P	545,600	-	-	-	-	견적의뢰 / 주문
SMSF30WUU-E	P	763,400	-	-	-	-	견적의뢰 / 주문
SMSF6GWUU-E	P	218,900	-	-	-	-	견적의뢰 / 주문
SMSF8GWUU-E	P	220,000	-	-	-	-	견적의뢰 / 주문
SMSF10GWUU-E	P	228,800	-	-	-	-	견적의뢰 / 주문
SMSF12GWUU-E	P	242,000	-	-	-	-	견적의뢰 / 주문
SMSF13GWUU-E	P	266,200	-	-	-	-	견적의뢰 / 주문
SMSF16GWUU-E	P	305,800	-	-	-	-	견적의뢰 / 주문
SMSF20GWUU-E	P	367,400	-	-	-	-	견적의뢰 / 주문
SMSF25GWUU-E	P	523,600	-	-	-	-	견적의뢰 / 주문
SMSF30GWUU-E	P	734,800	-	-	-	-	견적의뢰 / 주문

- 아린재고가 있는 상품은 결재가 완료되면 결재한 다음날부터 1~3일 이내 전국(도서지방제외)으로 택배를 통해 배송됩니다.

- 아린재고가 없는 수입품의 경우는 납품까지 수일 내지 수주가 소요될 수 있으므로 주문전에 당사에 납기를 미리 확인하여 주십시오.

- 제품크기에 따라 택배나 화물운송업체를 통해 배송해 드리며, 주문금액 20만원 이하의 경우 5,500원의 배송비가 추가됩니다.

- 제주도 등 도서지역의 경우 추가배송 금액이 발생할 수 있으니 주문전에 고객센터로 문의 주십시오.

- 제품을 받아보시고 이상이 있을 경우에 한하여 배송 후 14일 이내에 교환 및 반품이 가능합니다.
- 상품대금을 신용카드로 결제한 경우는 매출을 취소해드리며, 온라인으로 입금한 경우에는 주문자의 계좌번호로 3일내로 입금 처리해 드립니다.
